UZ50 TRIUMPH faasimismasin

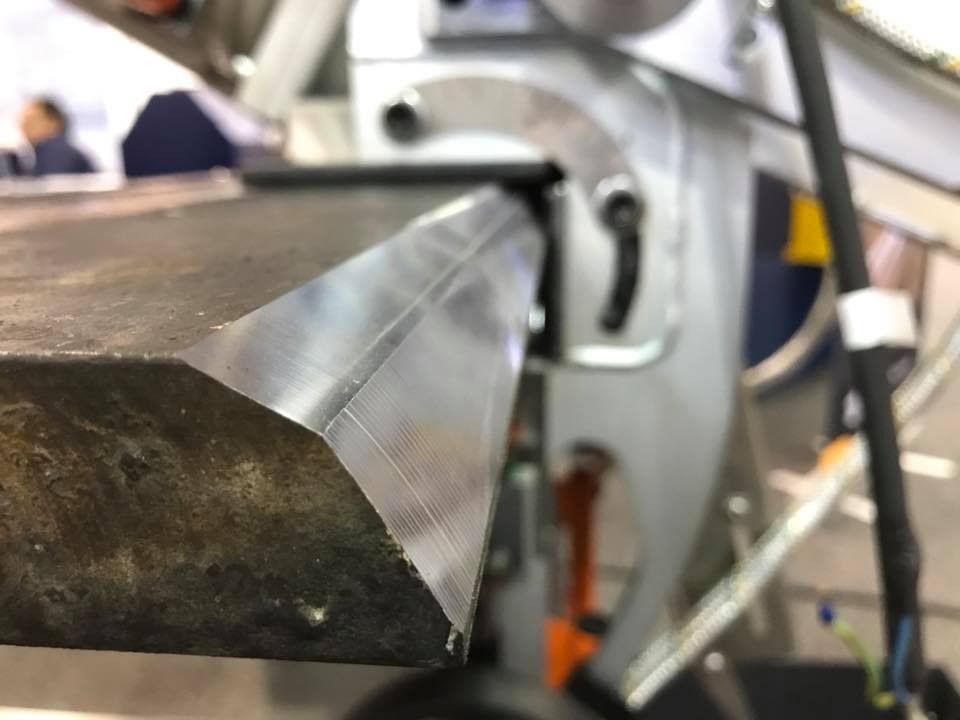

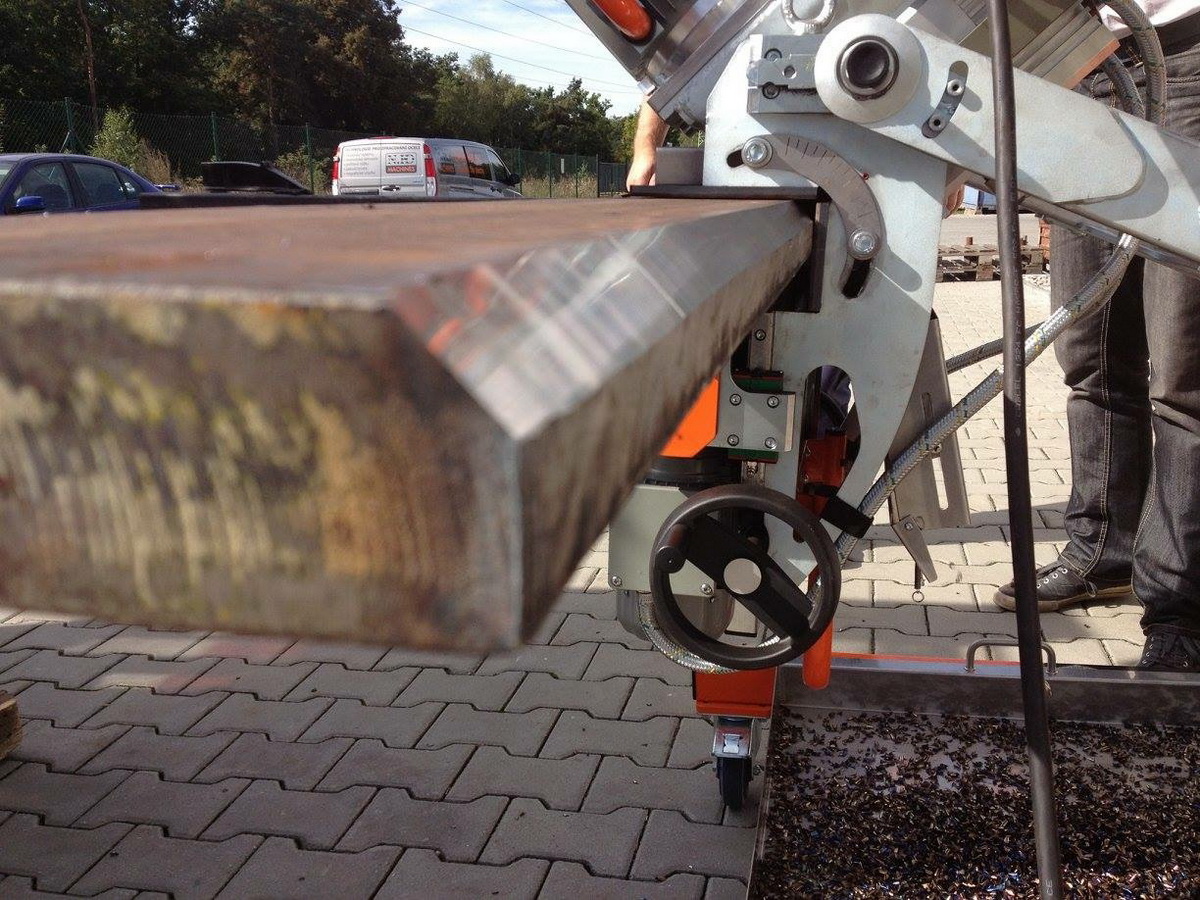

UZ50 TRIUMPH on väga efektiivne, ainulaadne kahepoolne faasimismasin, mis sobib terase, roostevaba terase, HARDOX-i, DOMEX-i ja alumiiniumi töötlemiseks (maksimaalne faasi laius kuni 62 mm). Tänu unikaalsele 3D manipulaatorile ja kolm-ühes lahendusele pakub see masin kiiret, täpset ja paindlikku tootmist.

Automaatne etteanne & reguleeritav kiirus (0–1,2 m/min inverteriga)

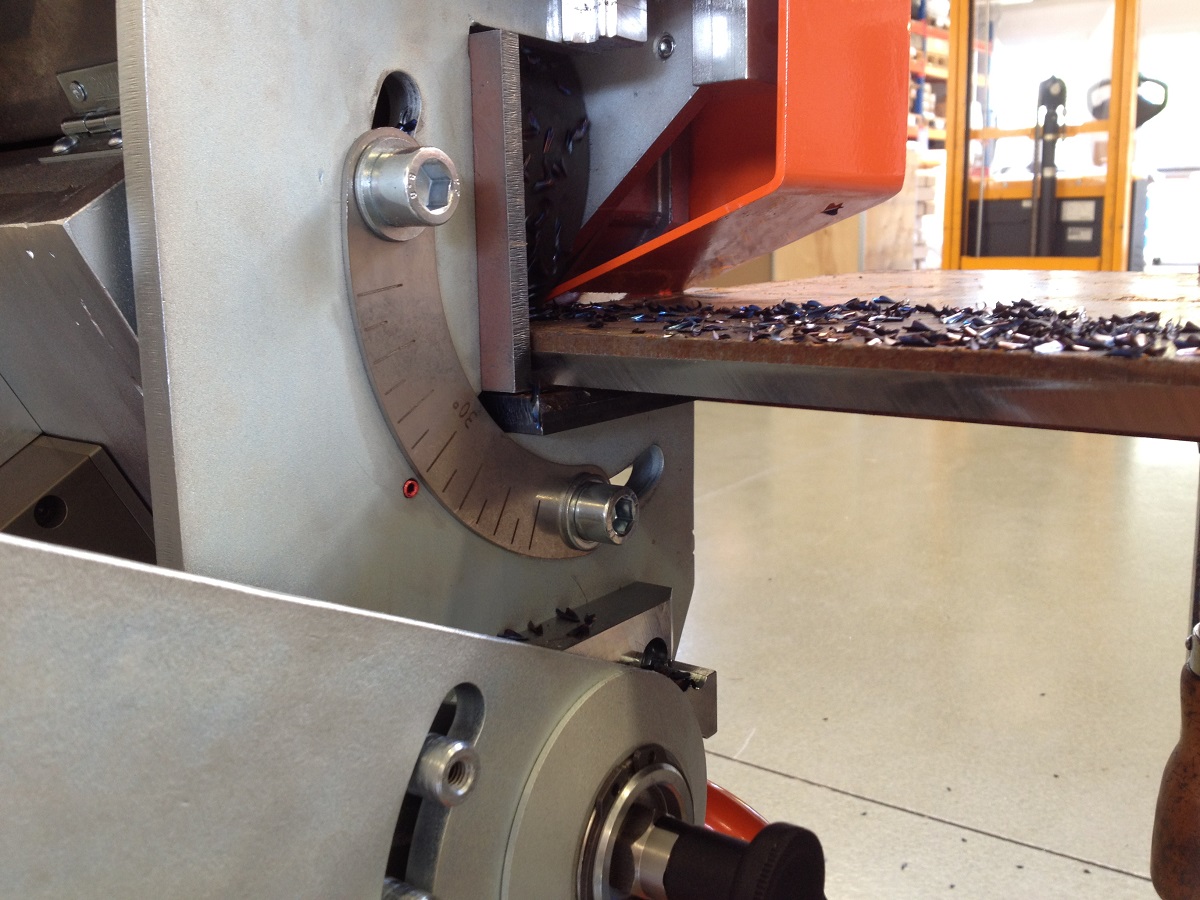

15°–60° lõpmatult muudetav faasinurk ilma osi vahetamata

3-in-1 + 3D Adaptive System – kiire ja unikaalne faasimisvõimalus

ASP (Active Smart Protection) süsteem masinat kaitsta ülekoormuse eest, jälgides pidevalt töötingimusi ning peatades masina automaatselt vale kasutuse korral.

Küsi pakkumist

UZ50 TRIUMPH faasimiseseade

Peamised omadused

Sobib terase, roostevaba terase, HARDOX-i, DOMEX-i ja alumiiniumi faasimiseks

Kahepoolne faasimislahendus ilma detaili tõstmiseta

Automaatne etteanne ja kiiruse reguleerimine inverteriga

Vastupidavad lõiketerad ja kiire freesipea (85 mm, 5 lõiketeraga)

ASP nutikas kaitsesüsteem ülekoormuse vastu

CE vastavusdeklaratsioon

Tehnilised andmed

Omadus	Väärtus
Materjali paksus	7–80 mm
Min detaili suurus	200 × 100 × 7 mm (lisaseadmega)
Max detaili suurus	piiramatu

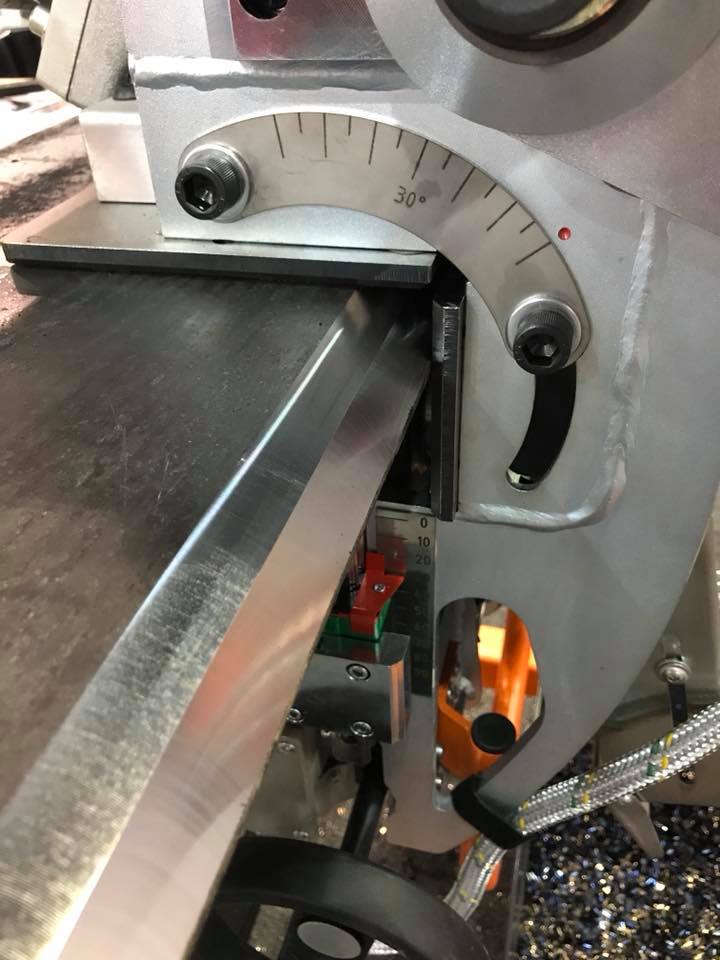

Faasinurk	15°–60° lõpmatult reguleeritav

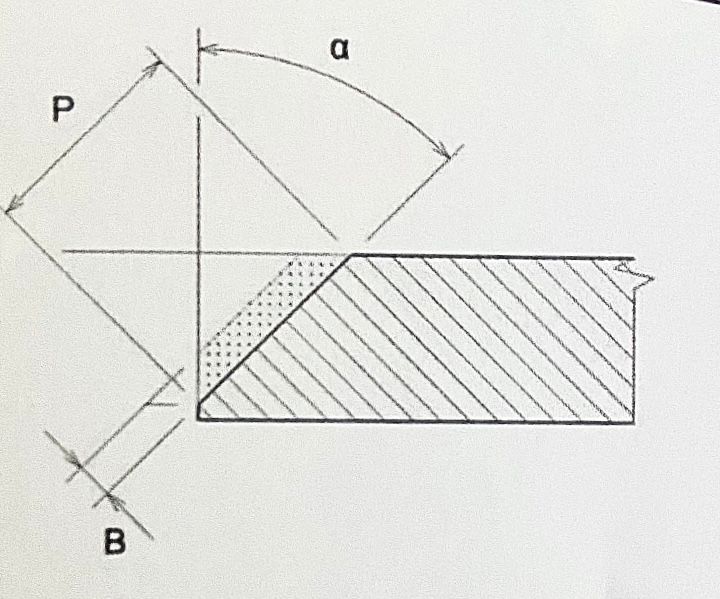

Maks. faasi laius	62 mm/15°, 50 mm/45°
Lõikekiirus	182,92 m/min
Mootor freesipeal	4000 W / 400 V / 3-faasiline / 50 Hz
Toitesüsteem	2 × 120 W mootorit / 400 V / 3-faasiline
Kiiruse reguleerimine	0–1,2 m/min inverteriga
Masina kaal koos manipulaatoriga	175 kg

Komplekti kuulub

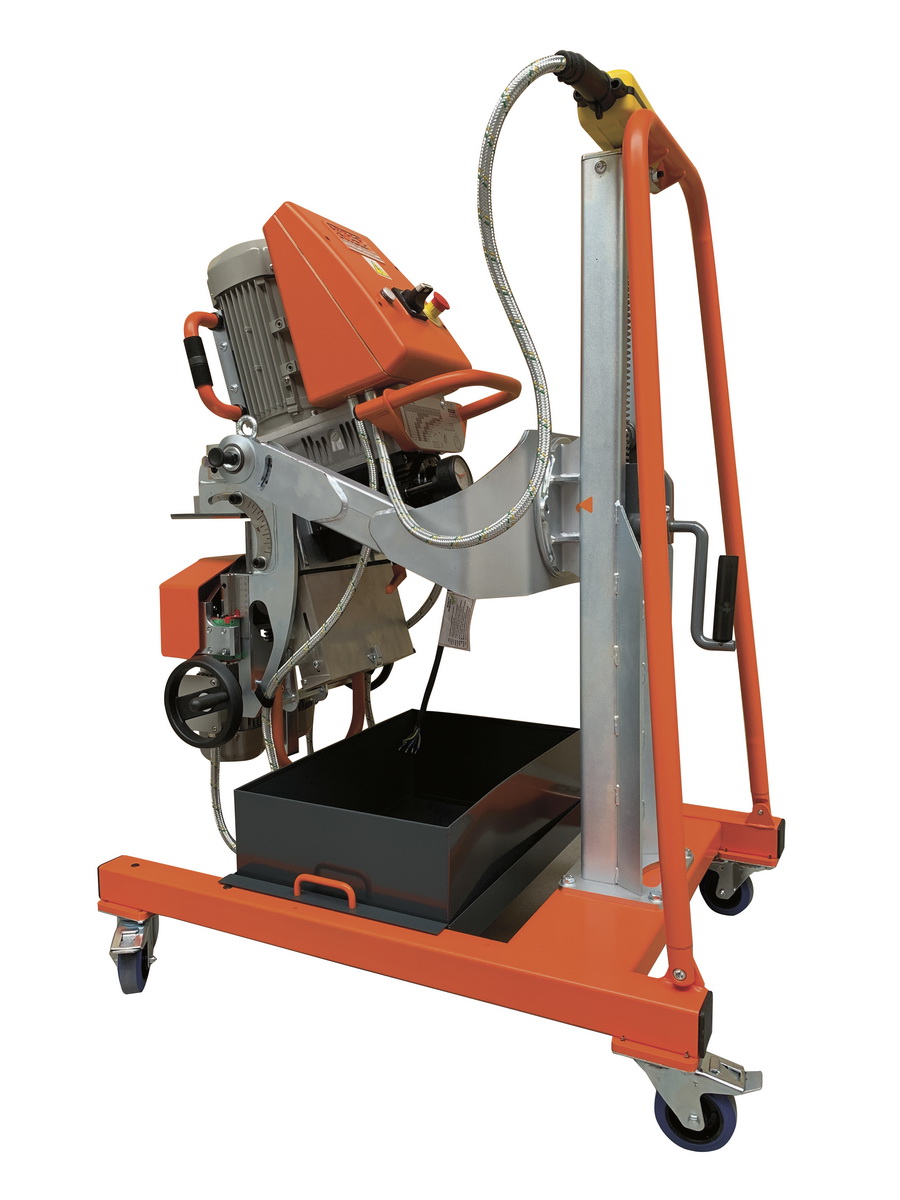

UZ50 TRIUMPH faasimissüsteem koos 3D MANIPULAATORIGA

ASP aktiivne ülekoormuse kaitse

Freesipea lõiketera kinnitusega

Massiivsed transpordirattad

CE vastavusdokumentatsioon

400V – 3-faasiline: Art. Nr. 1940

480V – 3-faasiline: Art. Nr. 1952

220V – 3-faasiline: Art. Nr. 1953

Lisatarvikud

Toode	Kirjeldus	Art. Nr.

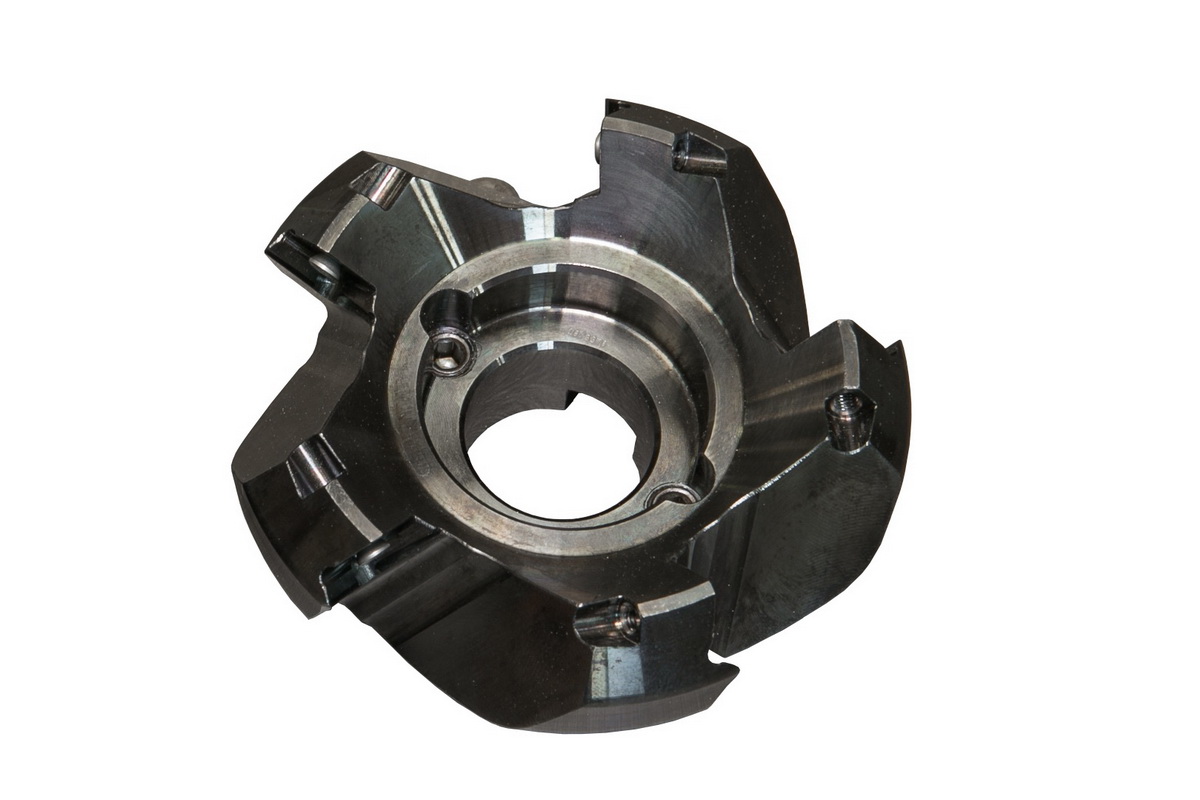

ECO freesipea (5 tera)

Ilma lõiketeradeta, sisaldab kruvisid ja võtit

1959

ECO lõiketerad

4-külgne, pakk 10 tk

1944

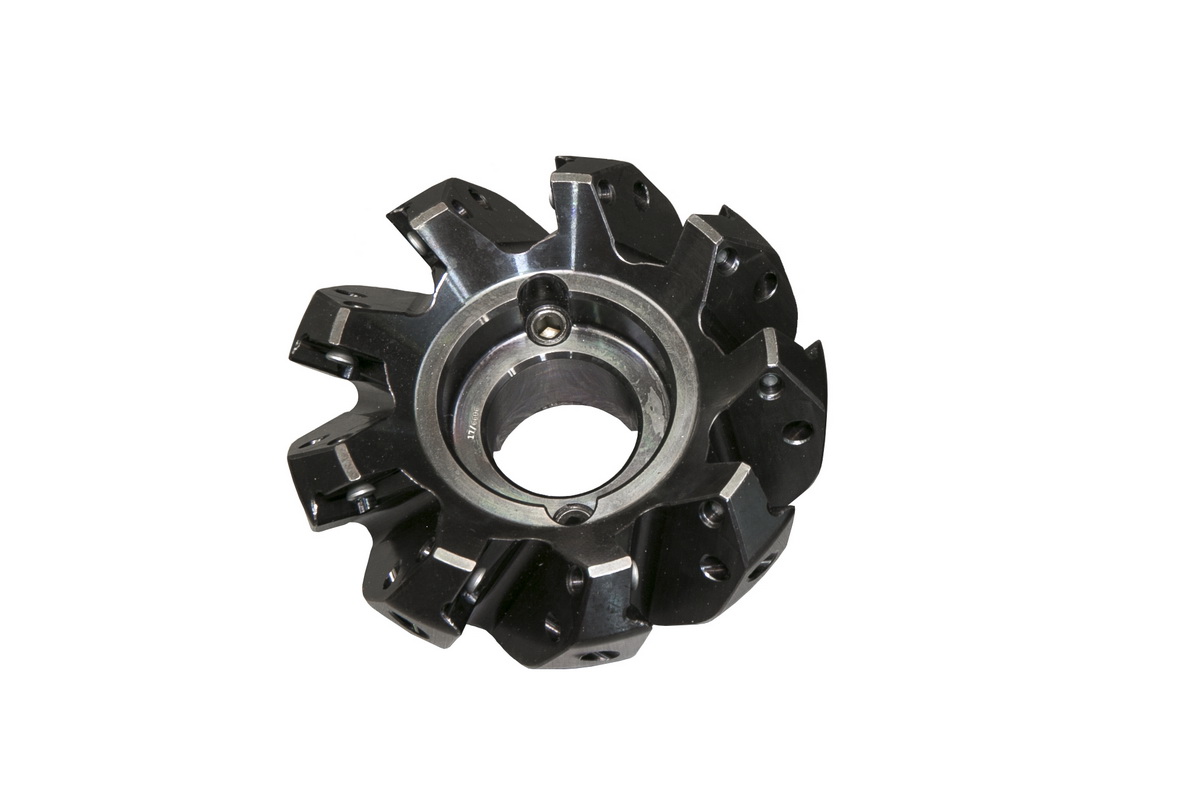

PREMIUM freesipea (9 tera)

Ilma lõiketeradeta, sisaldab kruvisid ja võtit

1951

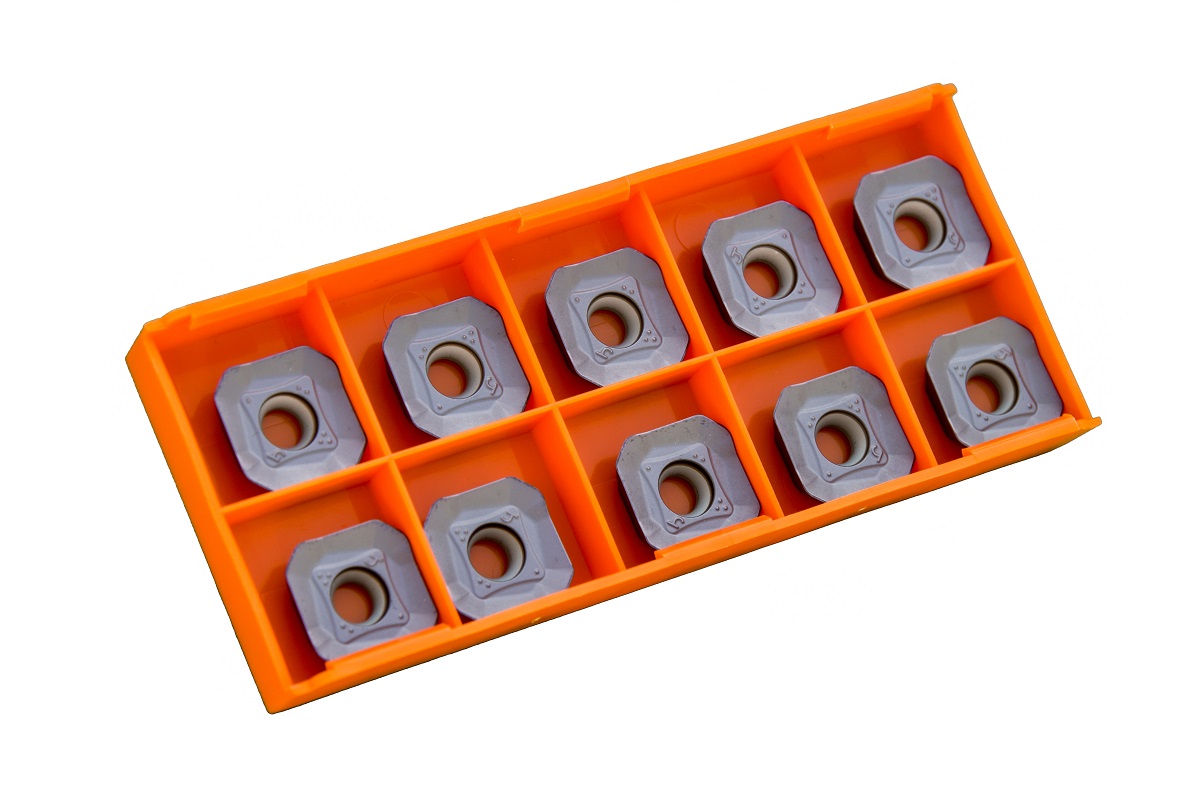

PREMIUM lõiketerad

4-külgne, pakk 10 tk

1950

Lõiketerade kruvid

Pakk 10 tk

1947

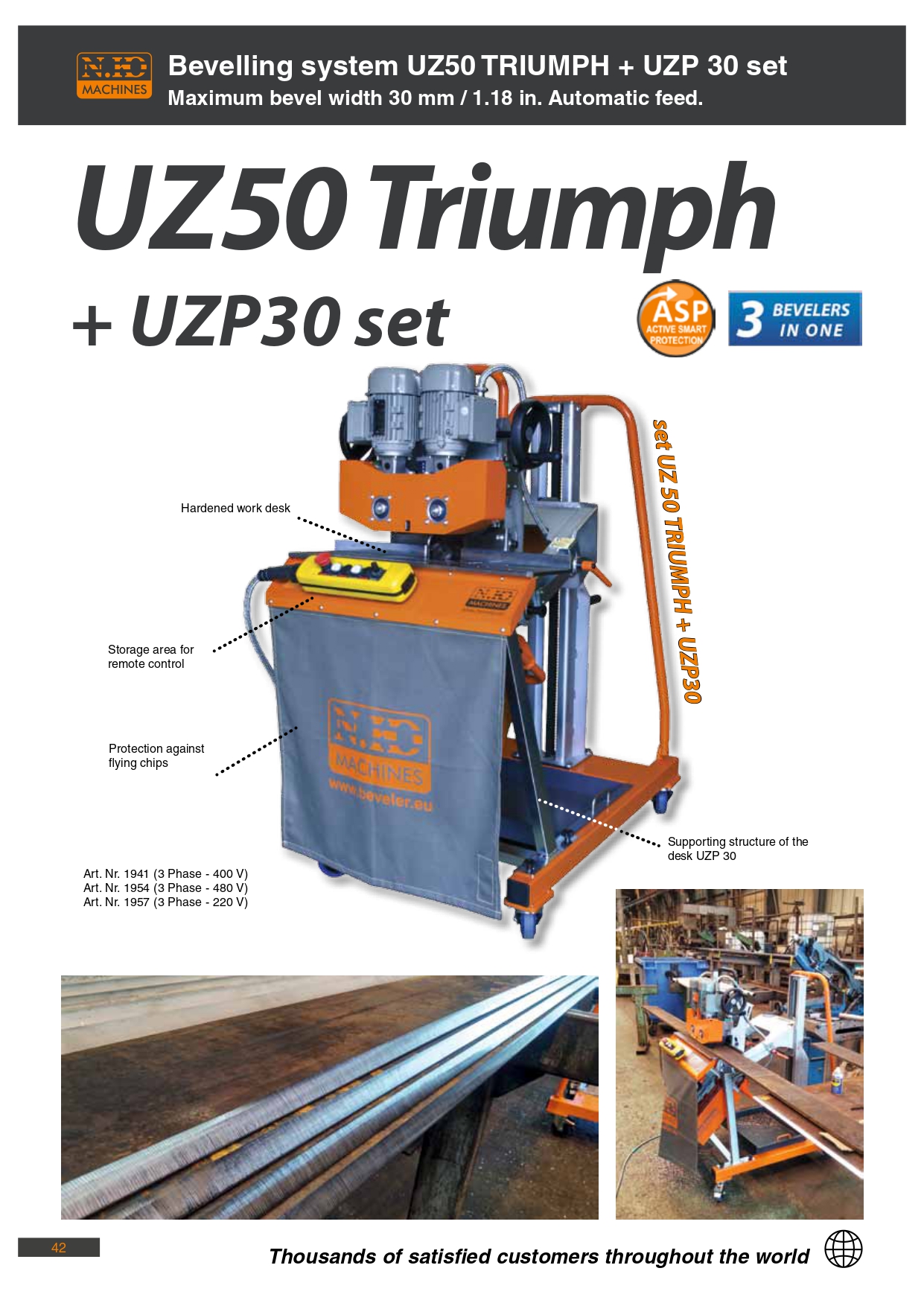

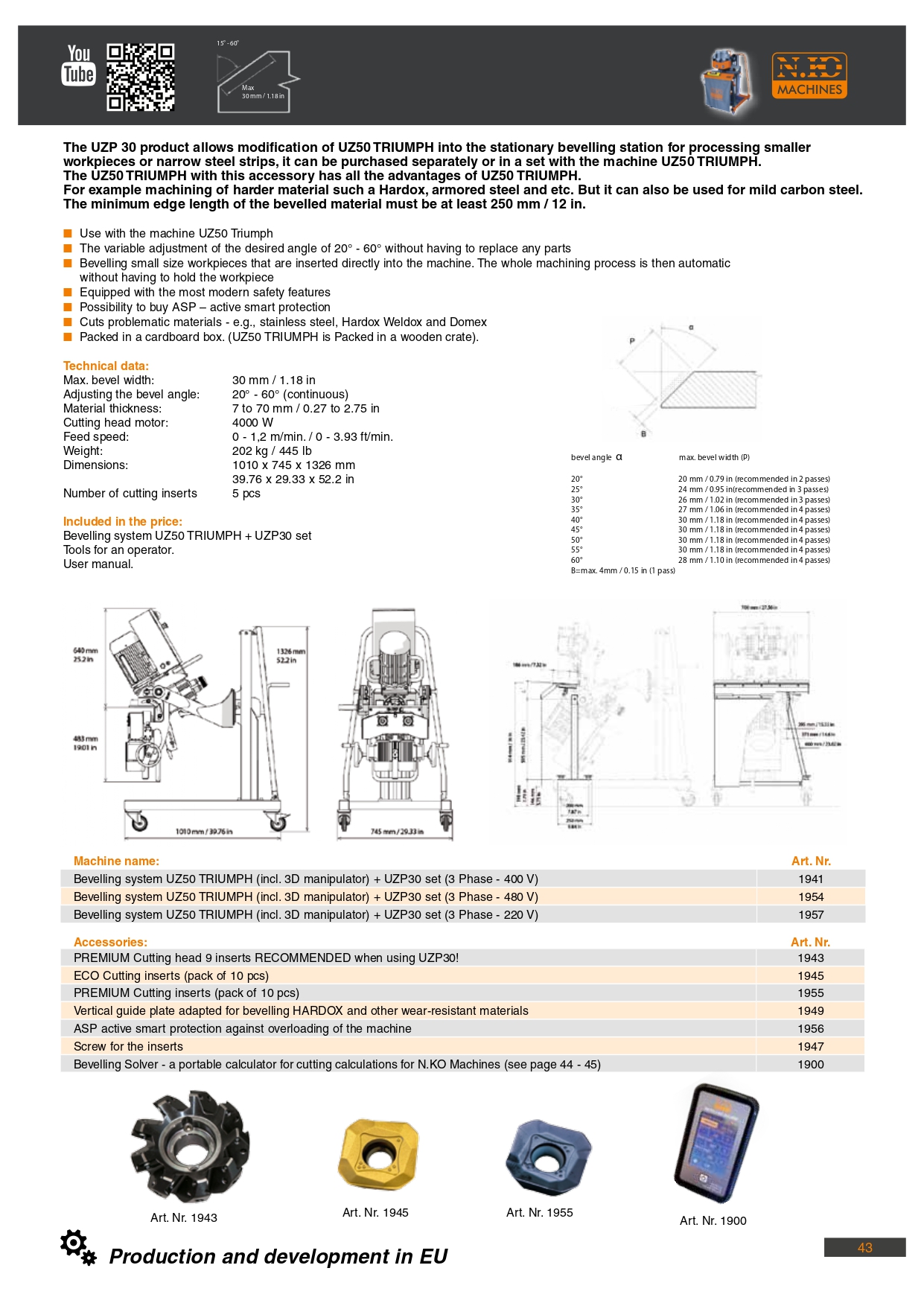

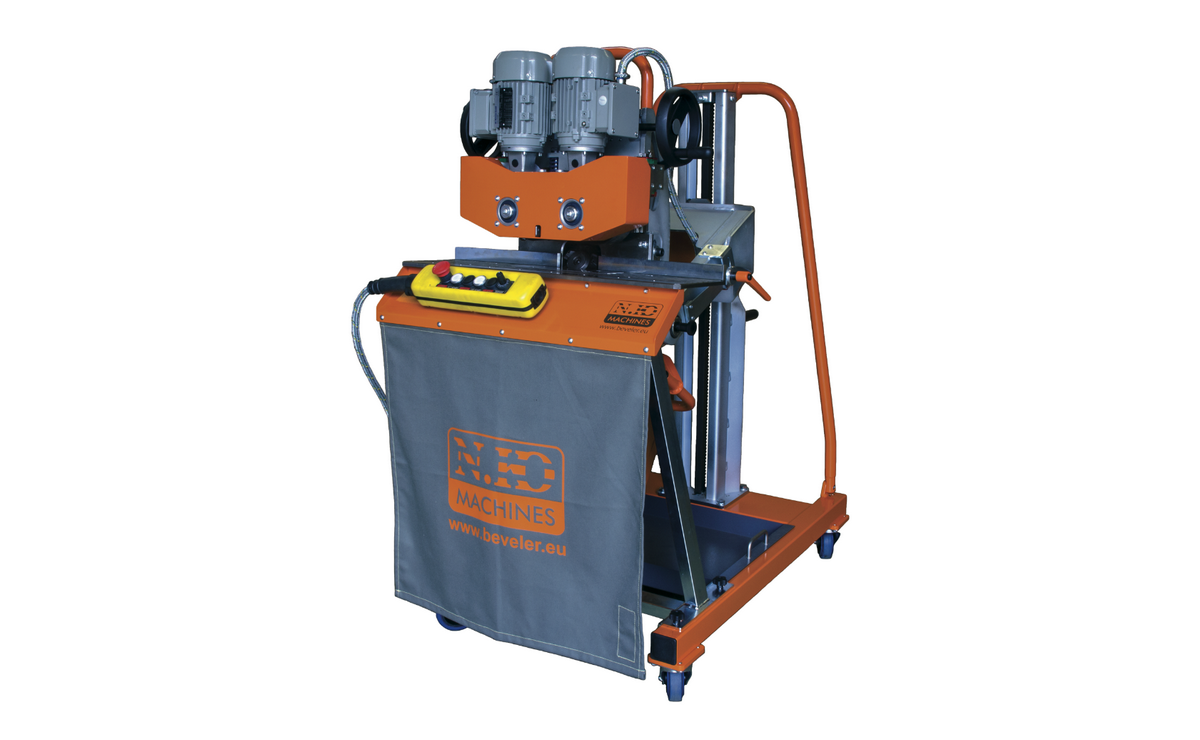

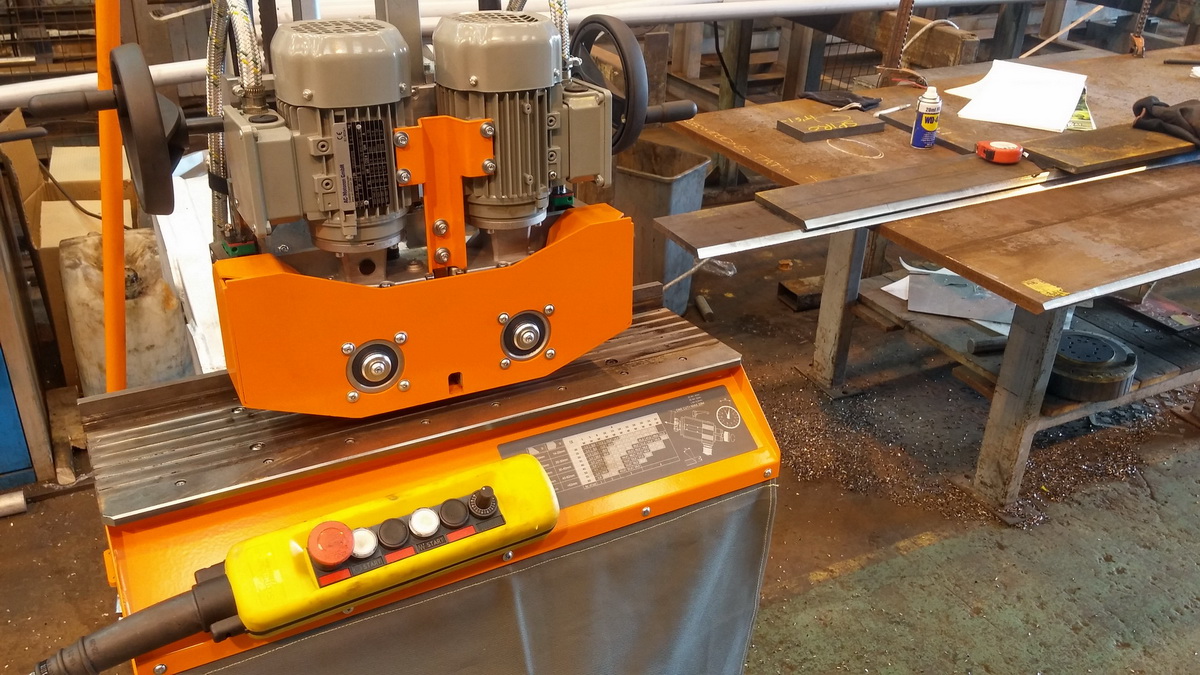

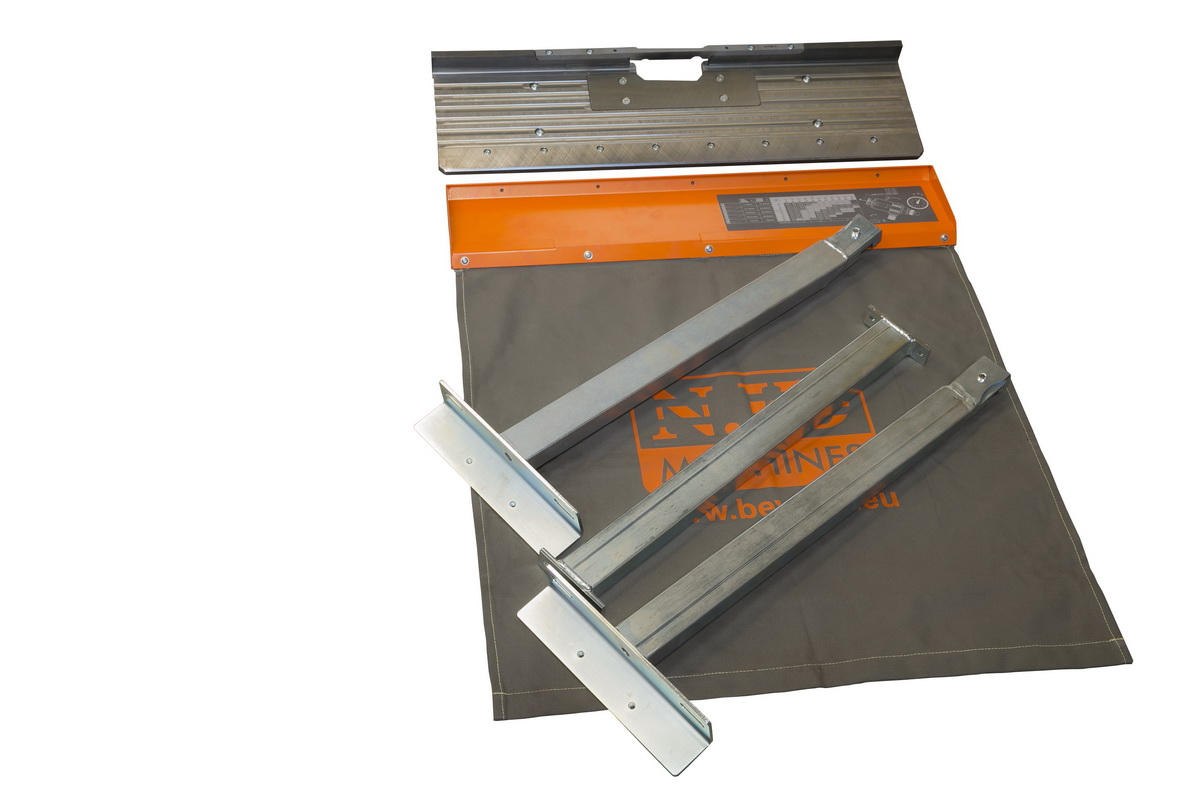

Väikeste detailide töötlemise laud UZP30

Töölaua mõõt 700×200 mm, reg. nurk 20°–60°

1942

ASP aktiivne kaitsesüsteem

Ülekoormuskaitse

1956

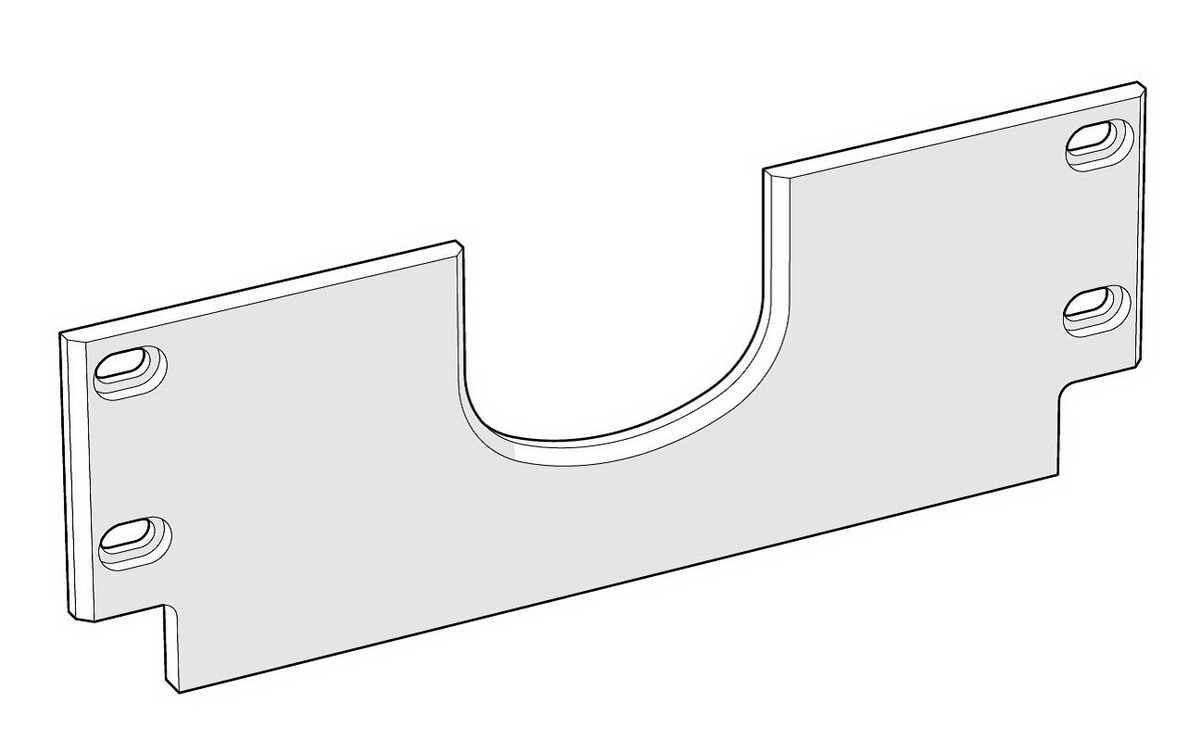

Vertikaalne juhtplaat

HARDOX-i ja kulumiskindlate materjalide faasimiseks

1949

Lõikevedelik MolyINOX 200 ml

Eriti roostevabale terasele

27250

Lõikevedelik MolyINOX 6×200 ml (5+1)

Pakkumine

27256

Lihvimispasta freesipeadele 120 g

Ennetab kulumist ja kinnikiilumist

33005

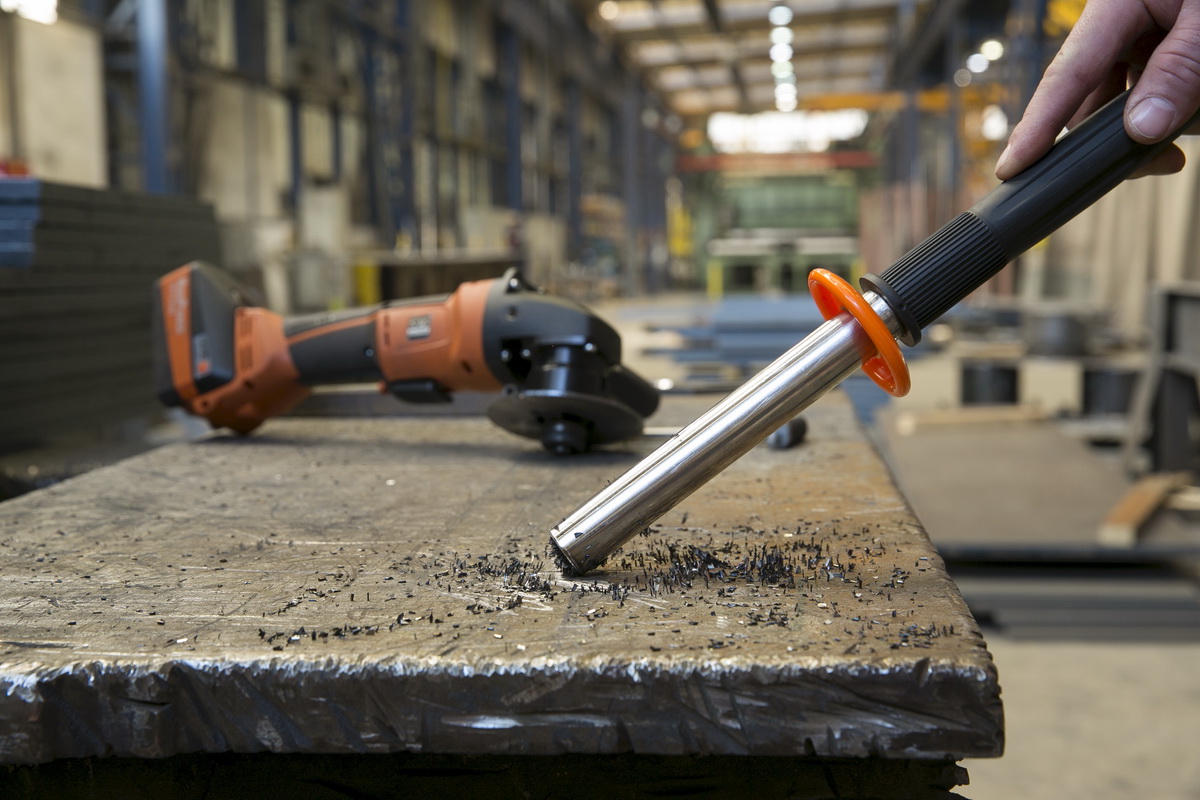

Magnetiline laastukogur

Pikkus 180 mm

18654

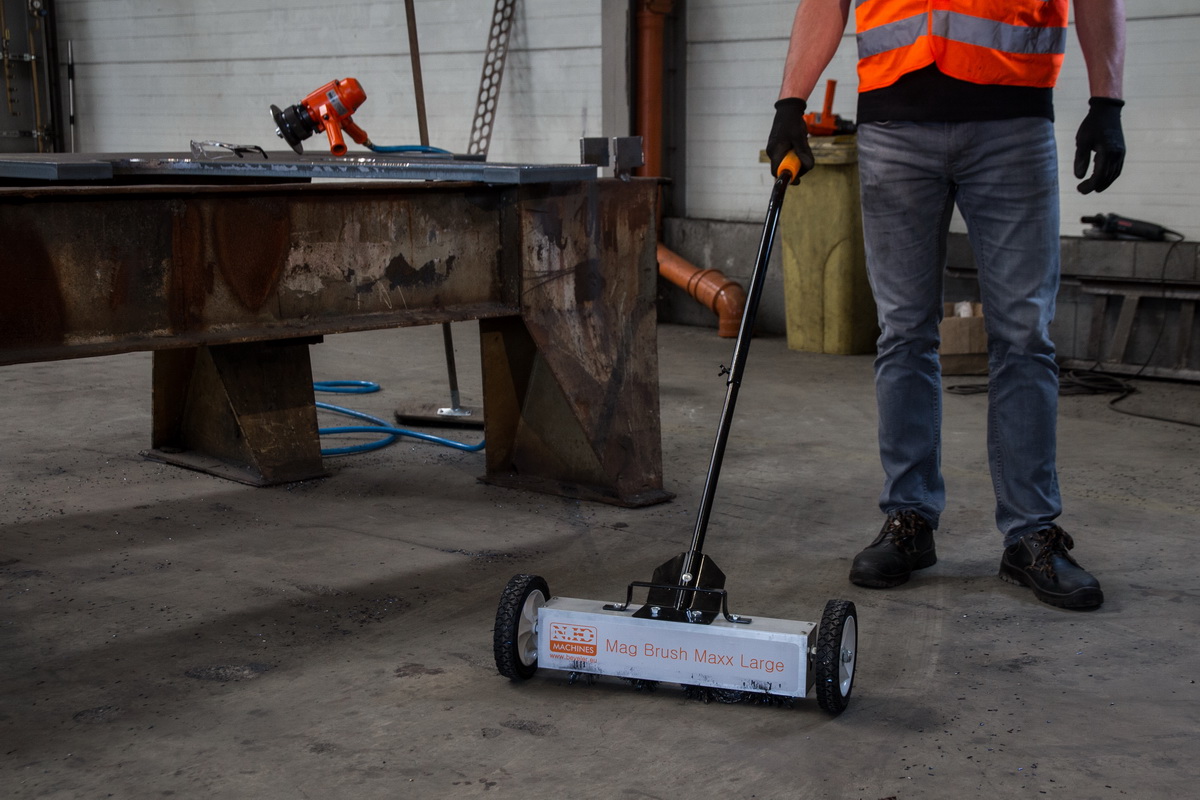

Magnetiline laastukogur Maxx

Laius 450 mm, ratastega

NMF0107

Lõikearvutuse kalkulaator

Bevelling Solver, kaasaskantav

1900

TORX T15 võti

Lõiketerade kinnitamiseks

–

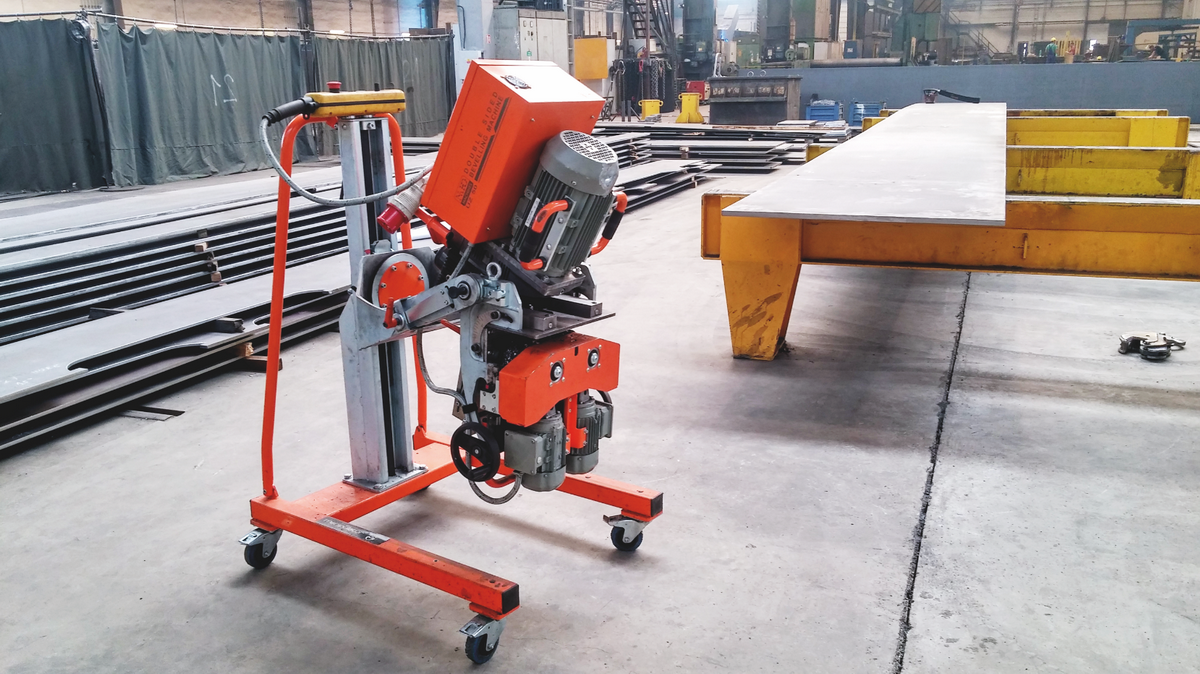

Masina raam (pööratav).

Masina raam on seadme lisatarvik, mis võimaldab faasimismasinat pöörata 180° ning lihtsustab kahepoolsete (X ja K) faaside tegemist. Tänu sellele ei pea raskete detailide ümberpööramist kraana või täiendava tööjõuga tegema.

Peamised eelised:

Võimalik kasutada nii statsionaarselt kui mobiilselt

Lihtne ja kiire pööramine kahepoolsete faaside jaoks

Masin “floating” funktsiooniga, kompenseerib põranda ebatasasusi

Masina kõrgust saab reguleerida liftkäepidemega

Lihtne transport massiivsete rataste abil

HDR Bracket = 0,8,-8 FaceNum=0 FocusArea=111111111
HDR Bracket = 0,8 FaceNum=0 FocusArea=111111111
HDR Bracket = 0,8 FaceNum=0 FocusArea=111111111
User comments
FocusArea=111111111
OLYMPUS DIGITAL CAMERA

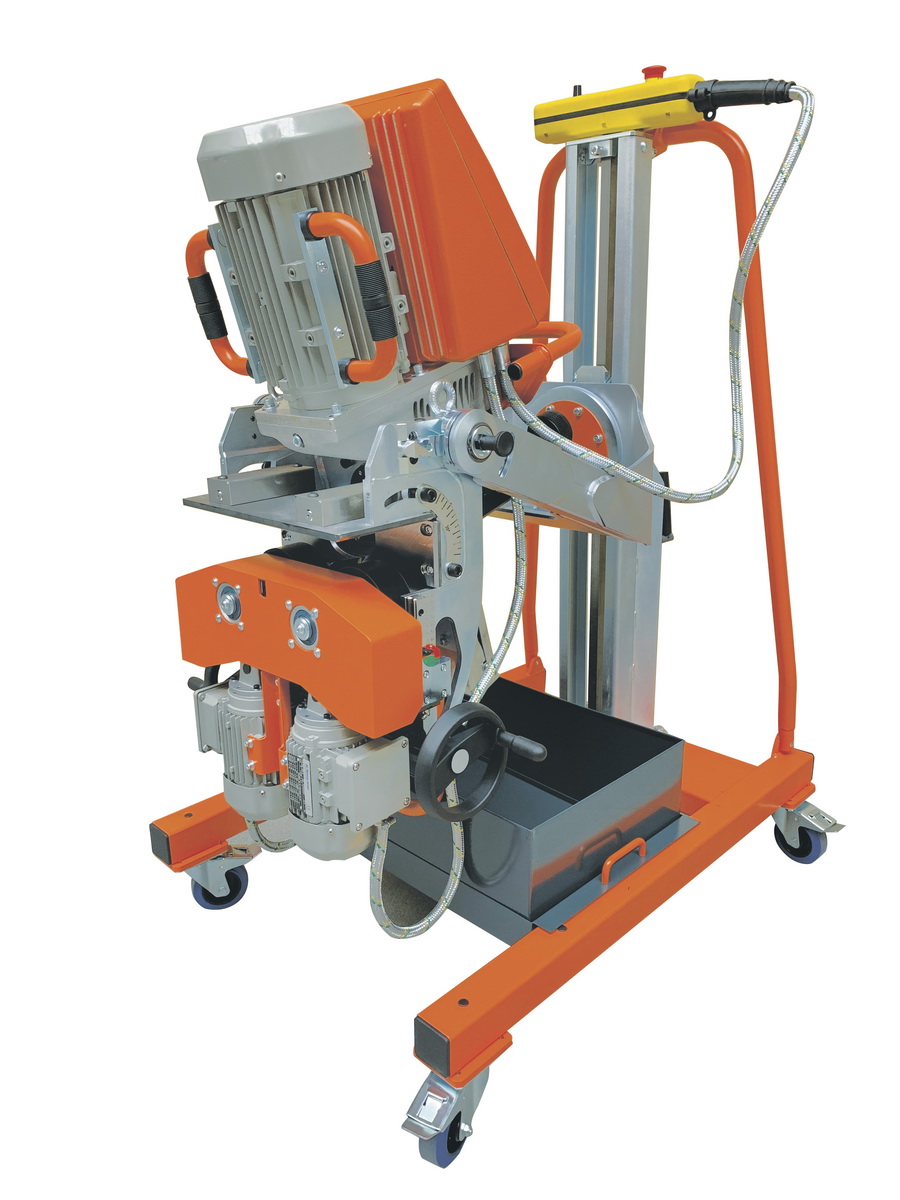

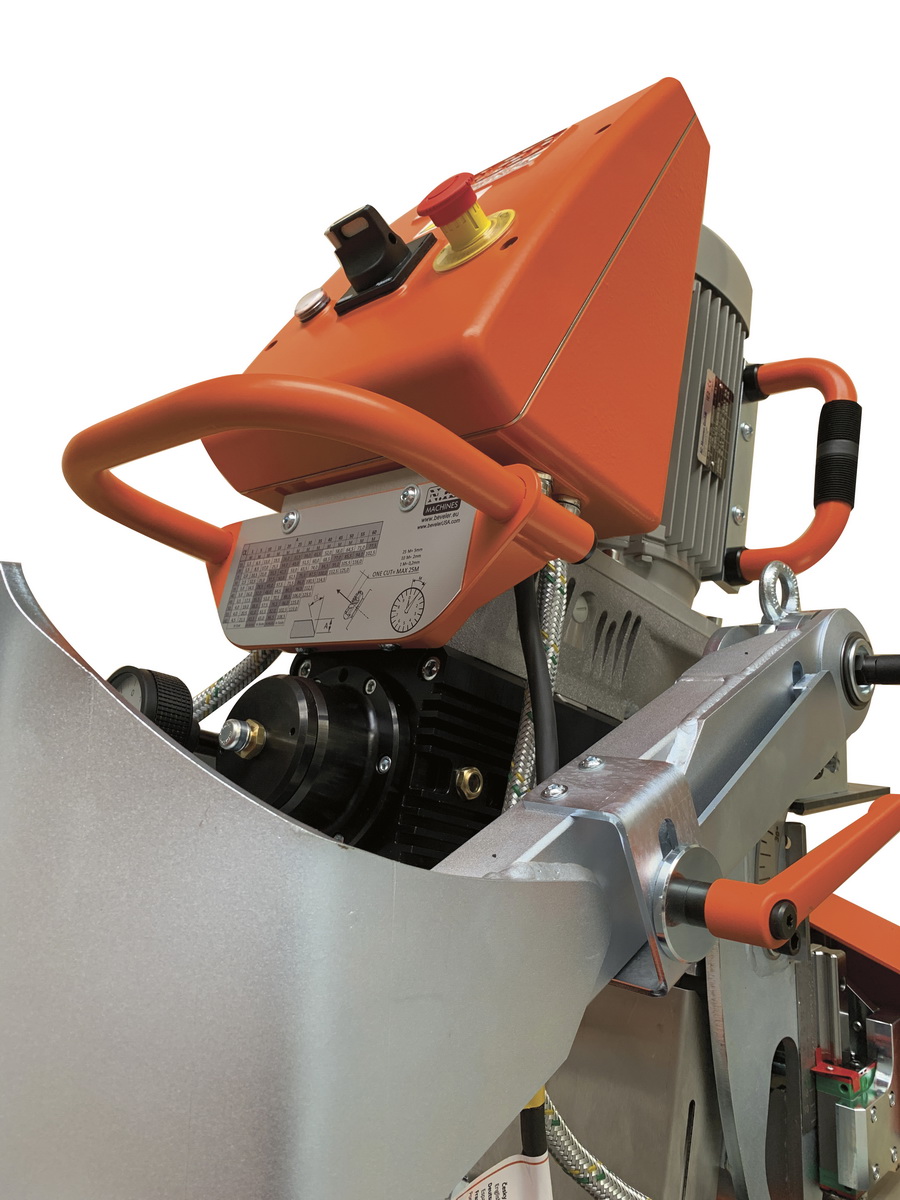

UZ50 TRIUMPH faasimismasin

UZ50 TRIUMPH on üks võimsamaid kahepoolseid faasimismasinaid turul. Faasilõikur UZ 50 Triumph – väga tõhus ja ainulaadne kahepoolne faasimismasin terase, roostevaba terase, HARDOXi, DOMEXi ja alumiiniumi jaoks (kalde maksimaalne laius 62 mm) Masin on varustatud MANIPULAATOR 3D süsteemiga, mis võimaldab detailide kiiret pööramist 180° ilma kraanat kasutamata, säästes oluliselt tööaega. Unikaalne kinnitussüsteem (Quick System) võimaldab masina monteerida ja demonteerida mõne sekundiga ilma tööriistu kasutamata.

Tänu tasakaalustuvusele manipulaatoril kompenseerib masin põranda ebatasasusi või metallplaadi deformatsioone. Lisaks võimaldab ASP (Active Smart Protection) süsteem masinat kaitsta ülekoormuse eest, jälgides pidevalt töötingimusi ning peatades masina automaatselt vale kasutuse korral.

Aktiivne nutikas kaitse teie Triumphile ülekoormuse eest.

Süsteemi ASP mõõdab aktiivselt teie masina koormust pideva ja nõudliku töö ajal. Süsteemi ASP jälgib pidevalt UZ50 masina töömõõtmeid, lõiketerade seisukorda, ajamimootori koormust ja masina üldisi sätteid. Juhul, kui operaator kasutab UZ50-t valesti, annab masin teate STOP!!!

Kuidas see töötab?

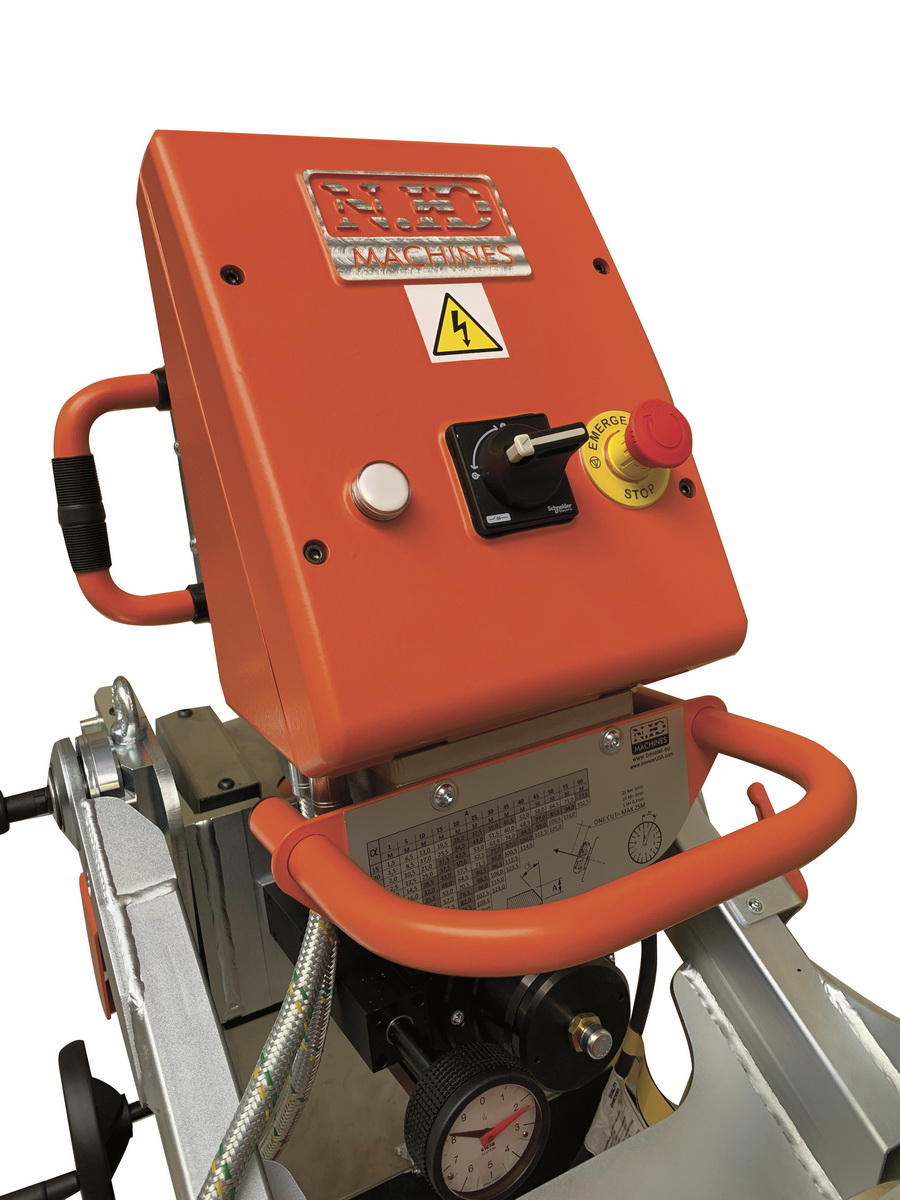

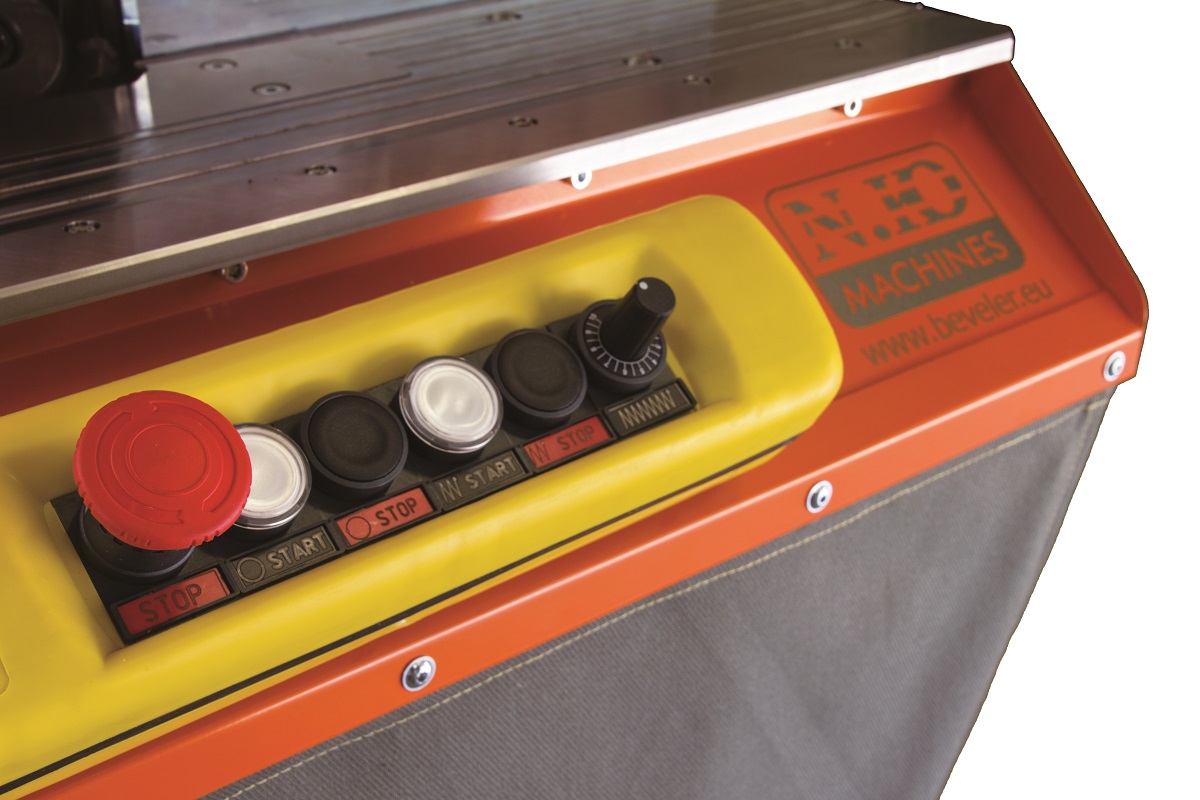

Kui ASP-süsteem tuvastab ülekoormuse, teavitab see masina operaatorit koheselt kahe valge märgutule vilkumisega oma kaugjuhtimispaneelil. See näitab, et operaatoril on masina sätete parandamiseks aega 20 sekundit. Pärast 20-sekundilist perioodi lülitab süsteemi ASP UZ50 masina automaatselt välja, et vältida selle osade mehaanilisi kahjustusi.

❗ NB

Enne kasutamist soovitame tungivalt kontrollida masina sätete täpsust, lõiketerade seisukorda ja töödeldava materjali sobivust.
