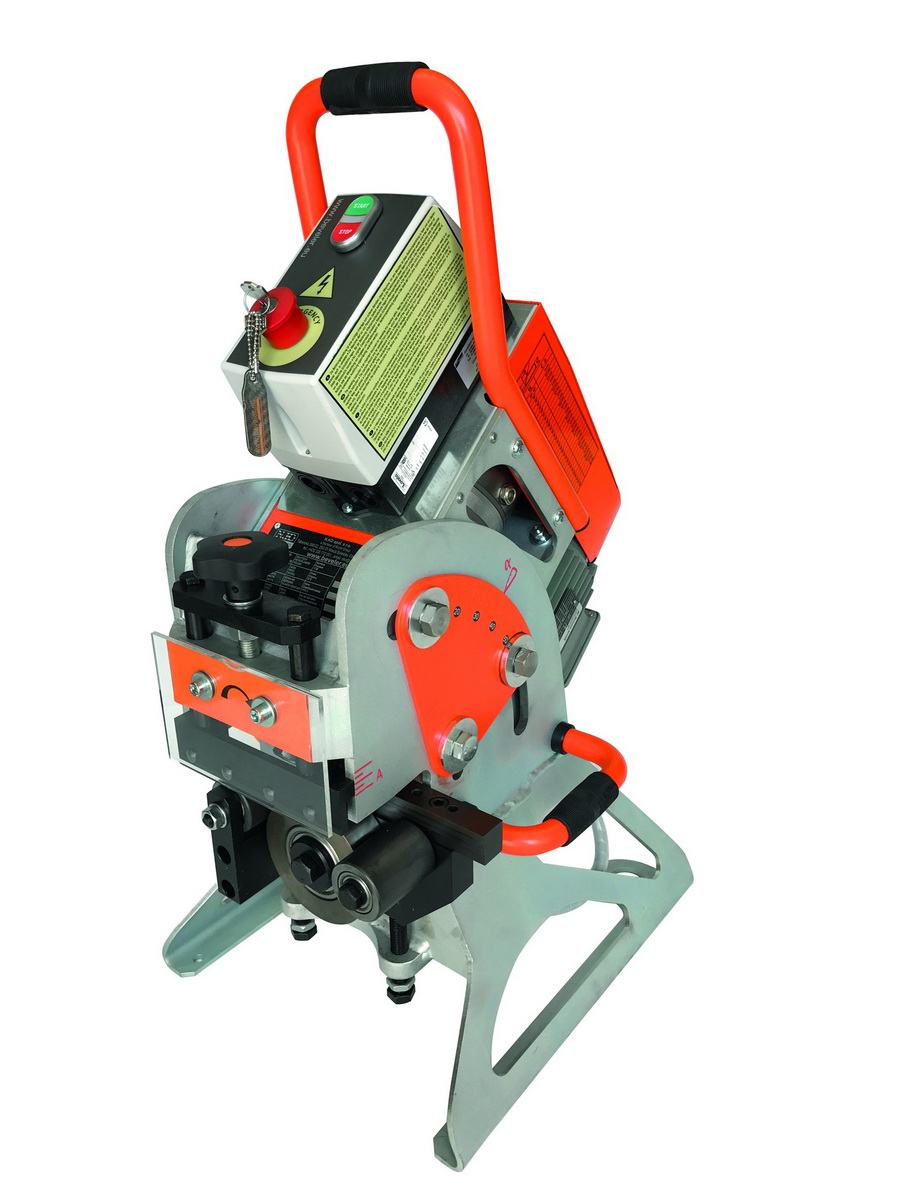

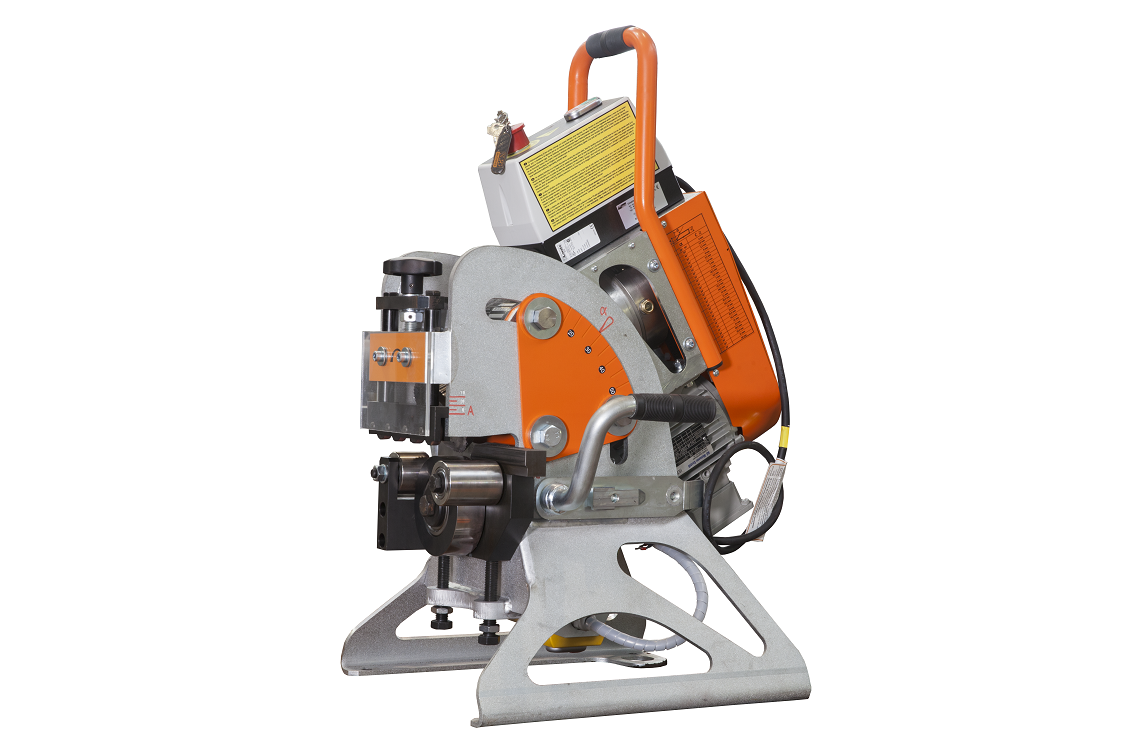

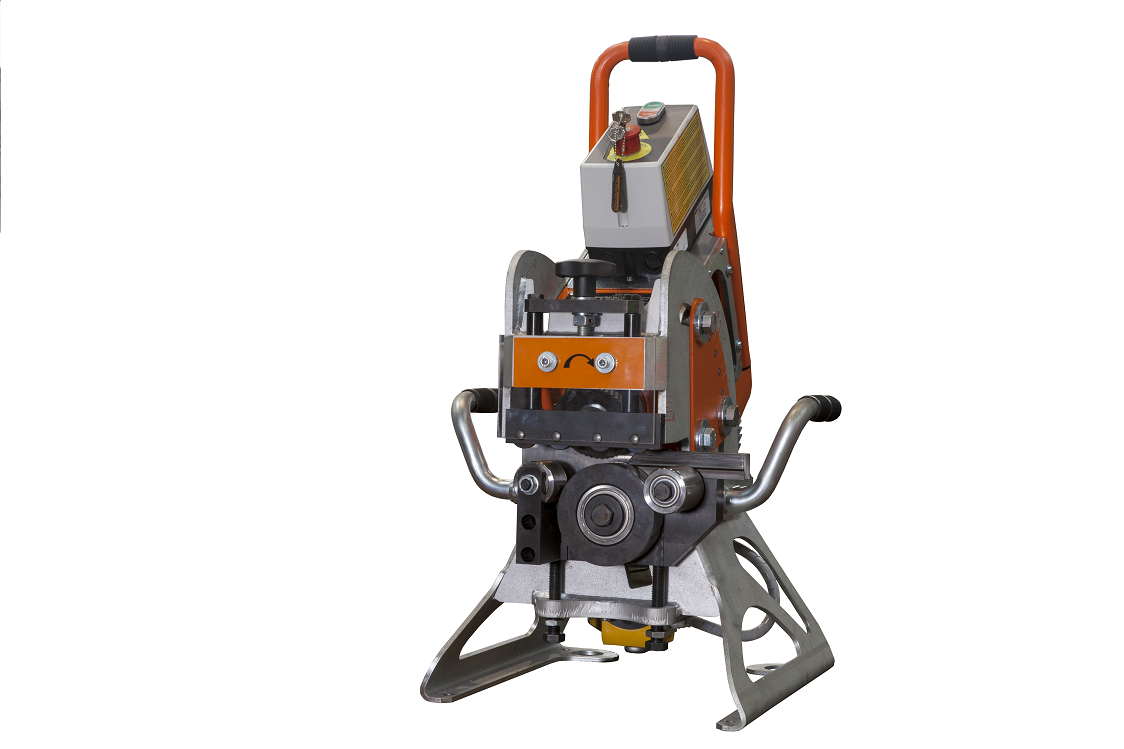

UZ15 RAPID faasimismasin

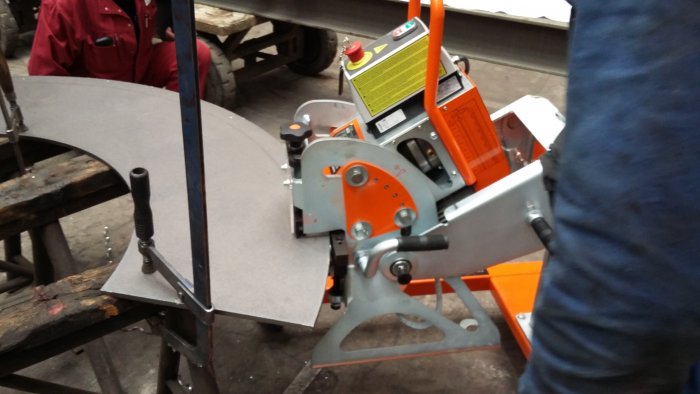

UZ15 RAPID on universaalne ja efektiivne faasimismasin, mis võimaldab kiiresti ja täpselt luua keevituseks valmis faase erinevatele metallplaatidele. Tänu 3D-manipulaatorile saab masinat pöörata, tehes topeltfaase ilma raskete detailide ümberpööramiseta, mis suurendab töökiirust ja tootlikkust. Masin on kompaktne, mobiilne ning lihtsasti monteeritav ja reguleeritav, pakkudes professionaalsele tööstusele täislahendust.

Topeltfaasi ja 3D-manipulatsiooni võimalus – kiire ja lihtne kahepoolsete faaside tegemine ilma raskete plaatide ümberpööramiseta.

Reguleeritav faasinurk ja lai materjalivalik – sobib erinevate metallide ja paksustega (5–40 mm).

Mobiilsus ja lihtne käsitsemine – kerge transport, kiire monteerimine/lahtivõtmine.

Küsi pakkumist

UZ15 RAPID faasimiseseade

Peamised omadused

2 faasijat ühes + 3D-adaptiivne süsteem – ainulaadne faasimislahendus

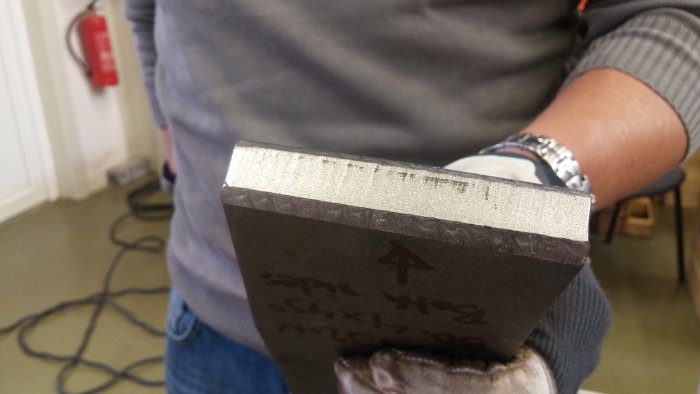

Loob keevituseks valmis faase igale metallplaadile: tavateras, roostevaba teras, messing, vask, alumiinium

Faasinurka saab reguleerida pidevalt 15°–50° ilma osade vahetamiseta

Minimaalsed detaili mõõdud: laius 70 mm, pikkus 150 mm, paksus 6 mm

Võimaldab kahepoolset faasi (X ja K) ilma detaili ümberpööramiseta.

Sobib tavaterasele maksimaalne materjali tõmbetugevus 60kg/mm2

Masin kinnitub horisontaalselt või vertikaalselt, koos vaguniga saab faasida plaadi alumist külge

Lihtne kokku- ja lahtimonteerimine sekunditega tööriistadeta ainulaadse kinnitussüsteemiga

Töötada saab nii statsionaarselt kui mobiilselt

Tehnilised andmed

Mõõtmed: 530 × 395 × 860 mm

Maksimaalne faasi laius: 15 mm

Faasinurk: 15°–50° pidevalt muutuva reguleerimisega

Töödeldava materjali paksus: 6–40 mm

Maksimaalne materjali tõmbetugevus: 60kg/mm2

Mootor: 1500 W / 2800 rpm

Töösagedus: 3,5 m/min

Masina kaal: 94 kg

Võimalik pöörata 180° 3D MANIPULAATORiga

Komplekti kuulub

UZ15 RAPID faasimismasin

3D MANIPULAATOR – masina pööramine 180° ja lihtne transport

Kasutusjuhend

Kiire kinnitussüsteem (Quick System)

Liftkäepide kõrguse reguleerimiseks

Lisatarvikud

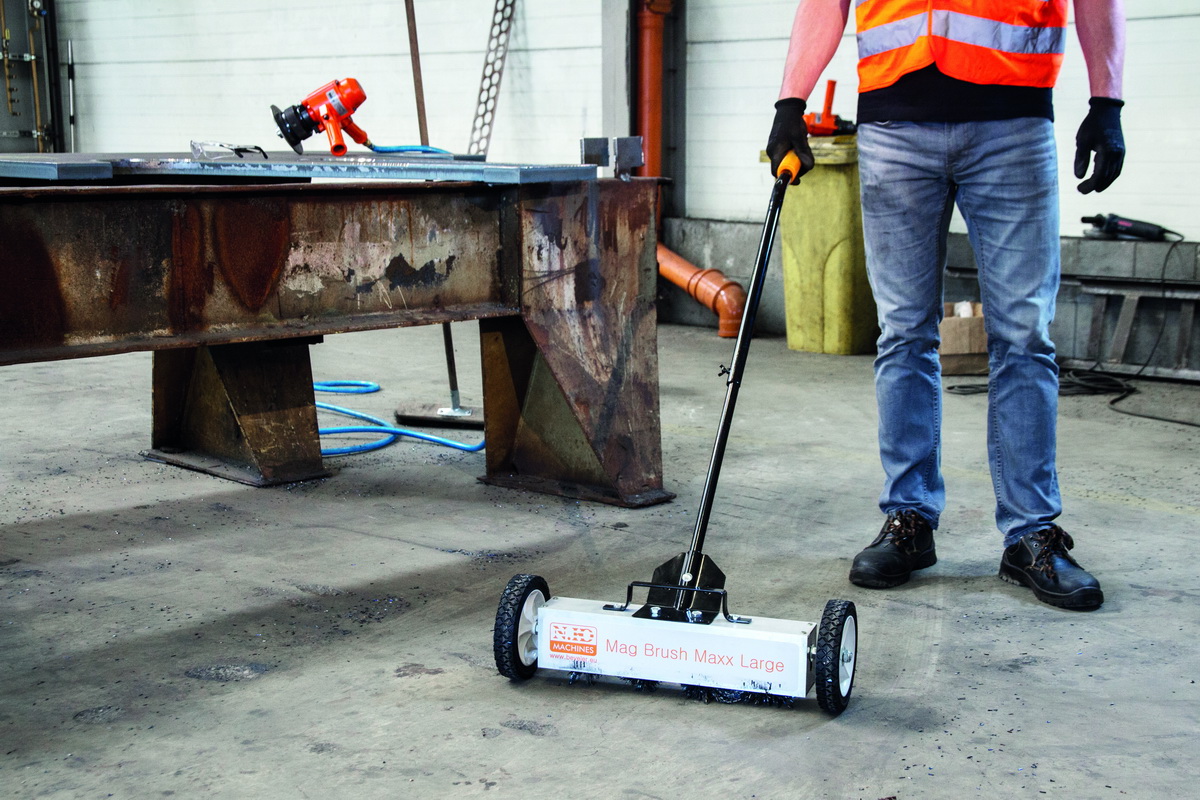

Mag Brush Maxx Large – magnetiline laastukogur, laius 450 mm (Art. Nr. NMF01)

ECO lõiketööriist – tavaterasele (Art. Nr. 2137)

ECO lõiketööriist – tavaterasele 3tk (Art. Nr. 2134)

PVD lõiketööriist – tugevamatele materjalidele (Art. Nr. 2142)

PVD lõiketööriist – tugevamatele materjalidele 3tk (Art. Nr. 1936)

PREMIUM lõiketööriist – TiN kattega, tavaterasele (Art. Nr. 2136)

Masina raam (pööratav).

Masina raam on seadme lisatarvik, mis võimaldab UZ15 RAPID faasimismasinat pöörata 180° ning lihtsustab kahepoolsete (X ja K) faaside tegemist. Tänu sellele ei pea raskete detailide ümberpööramist kraana või täiendava tööjõuga tegema.

Peamised eelised:

Võimalik kasutada nii statsionaarselt kui mobiilselt

Lihtne ja kiire pööramine kahepoolsete faaside jaoks

Masin “floating” funktsiooniga, kompenseerib põranda ebatasasusi

Masina kõrgust saab reguleerida liftkäepidemega

Lihtne transport massiivsete rataste abil

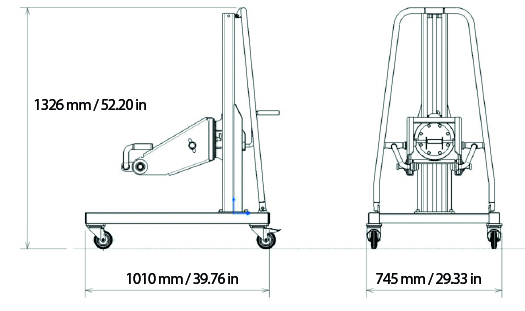

UZ15 RAPID faasimasina raam 3D MANIPULAATOR külgvaates joonis, eestvaates joonis.

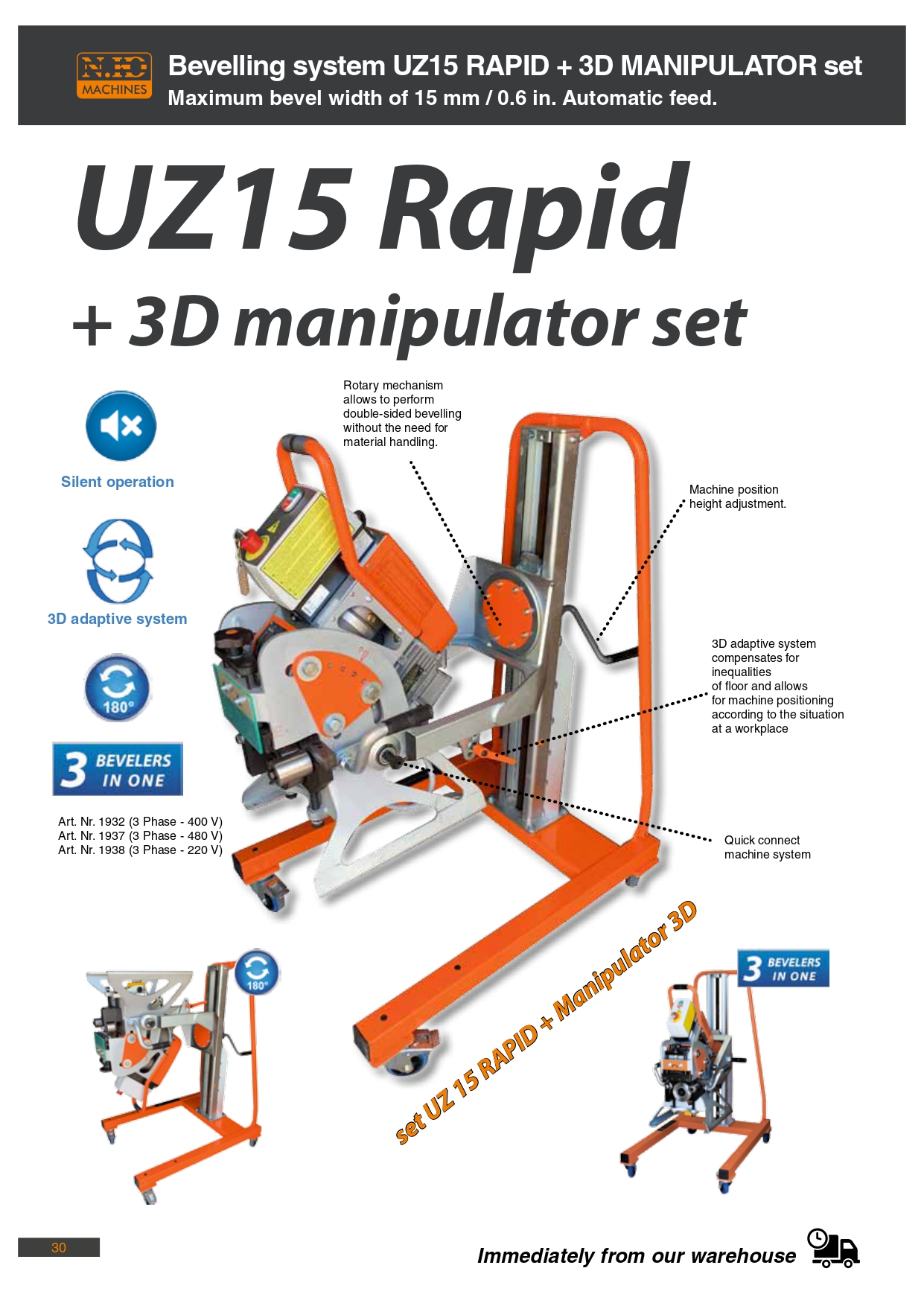

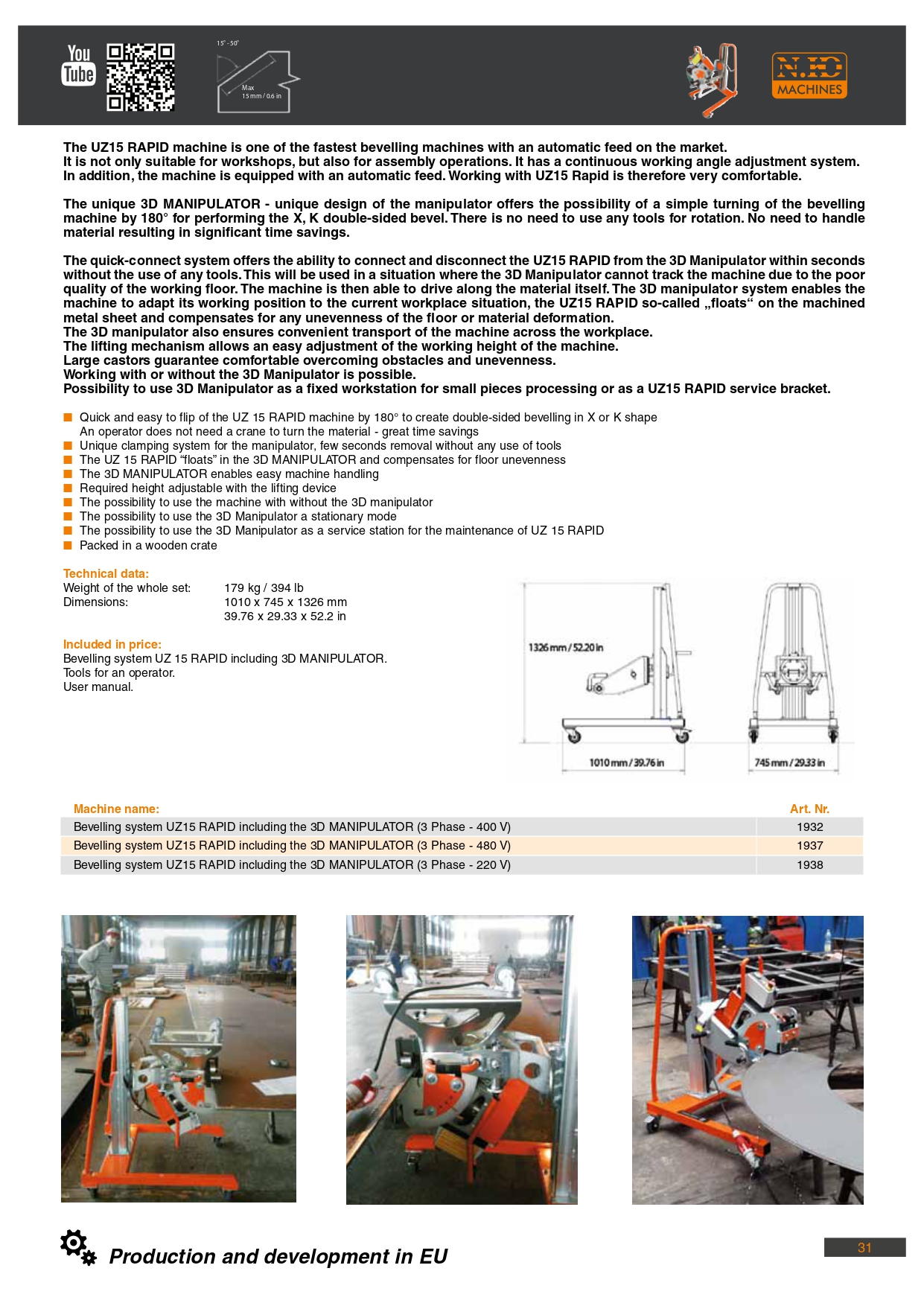

UZ15 RAPID faasimismasin koos pööratava masina raamiga
(3D manipulaatoriga)

UZ15 RAPID on professionaalne faasimisemasin, mis loob keevituseks valmis faase erinevatele metallplaatidele: teras, roostevaba teras, messing, vask ja alumiinium. Masin lõikab faase 6–40 mm paksustel detailidel ning võimaldab pidevat faasinurga reguleerimist 15°–50° ilma lisavarustust vahetamata.

Koos pööratava masina raami (3D manipulaator) kasutamisega saab masinat pöörata 180°, võimaldades kahepoolsete X- ja K-faaside tegemist ilma raskete plaatide ümberpööramiseta. Raam võimaldab masina kiiret ja ohutut transporti, kompenseerib põranda ebatasasusi ning reguleerib töö kõrgust liftkäepidemega.

Peamised eelised:

Faasimismasin terasele, roostevabale terasele, messingile, vasele ja alumiiniumile
Topeltfaasid, X- ja K-faasid, kahepoolne faasimine
Pööratav masina raam, 3D manipulaator, 180° pööramine
Tööstuslik faasimissüsteem, keevituseks valmis faasid
Mobiilne ja statsionaarne kasutus, lihtne transport, liftkäepidemega kõrguse reguleerimine

UZ15 RAPID koos pööratava raamiga pakub kiiret, täpset ja paindlikku faasimise lahendust tööstuslikus metallitöötlemises.
