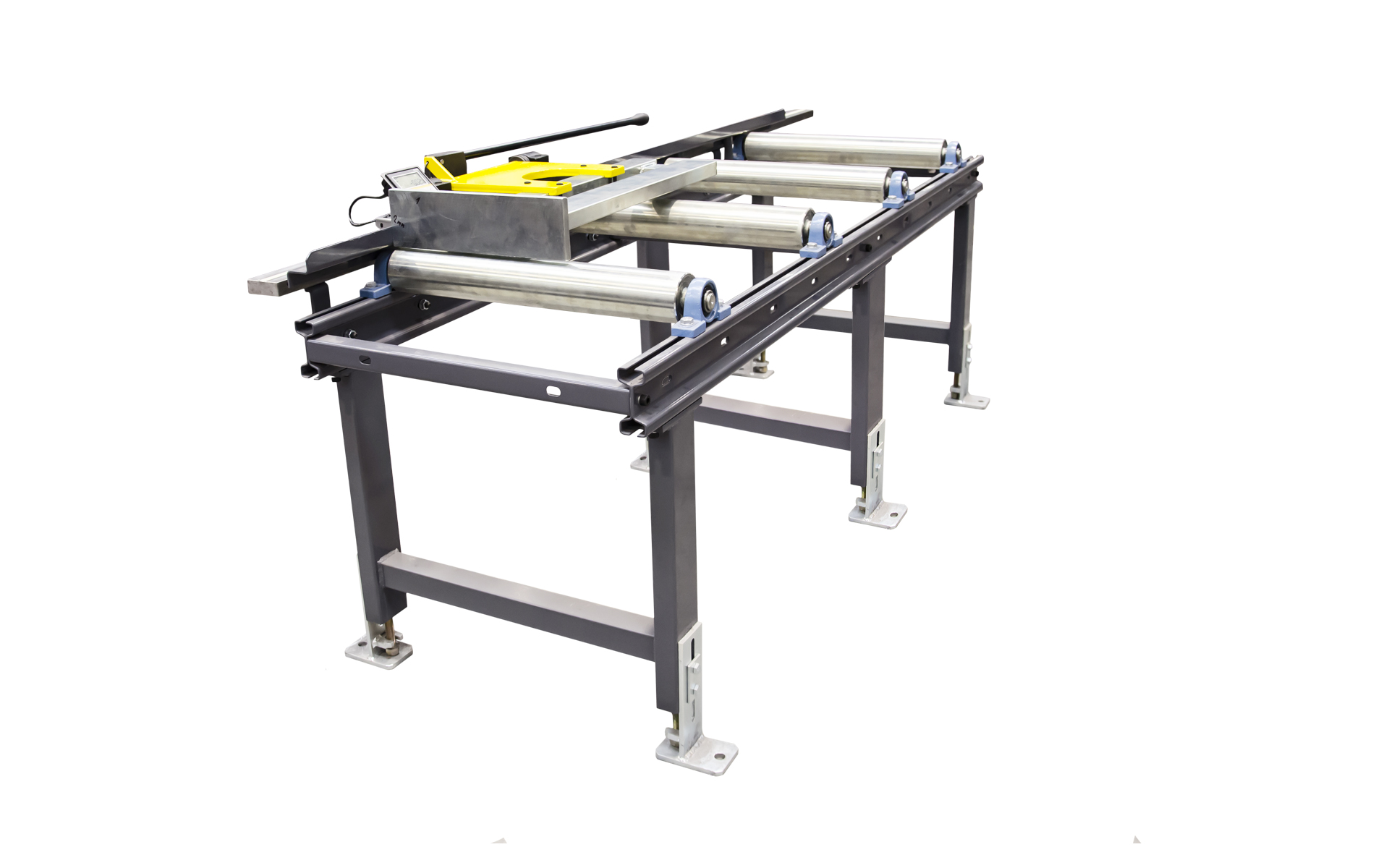

Lintsaemasina rullrada System- X/XP

X/XP töötlussüsteem

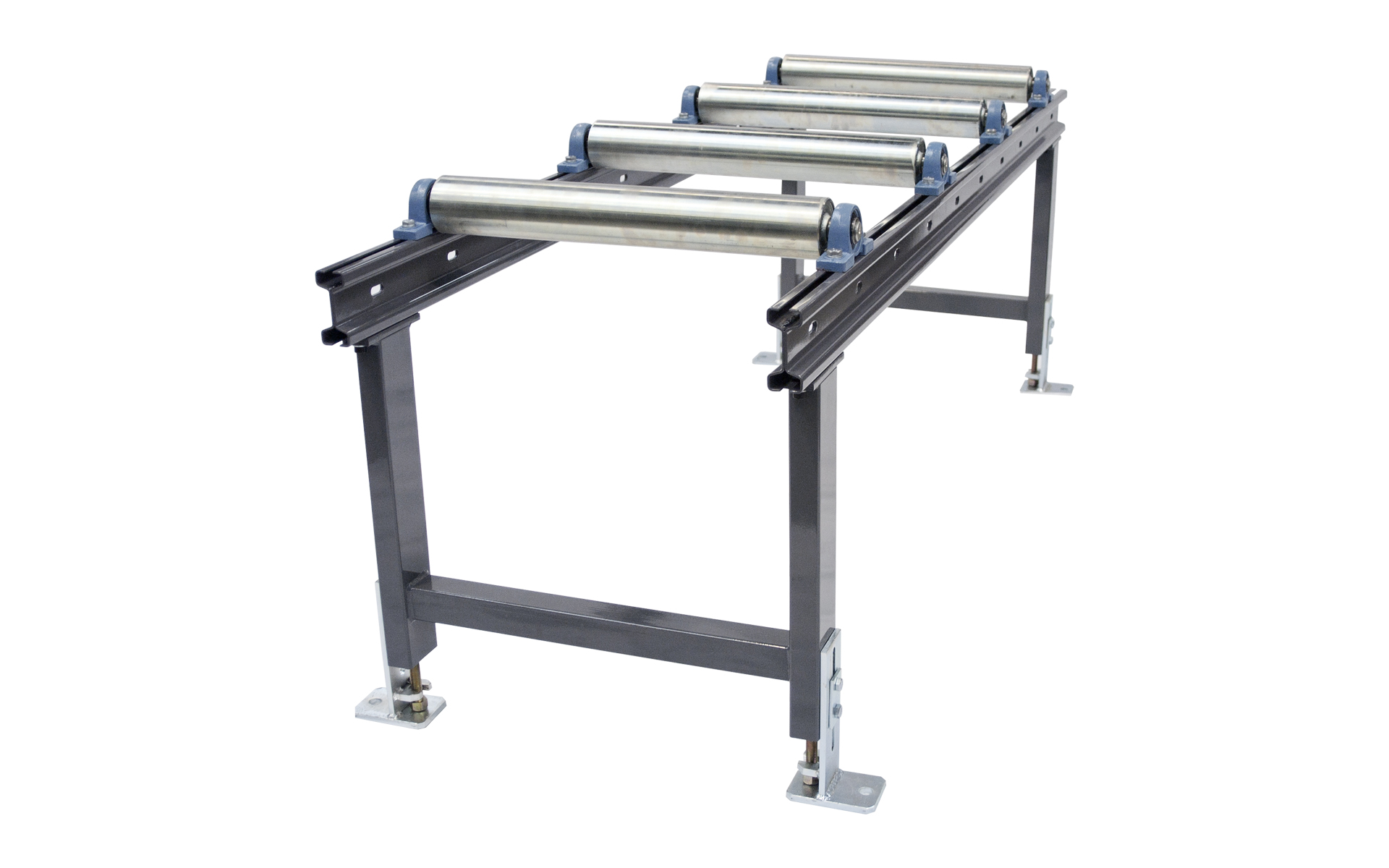

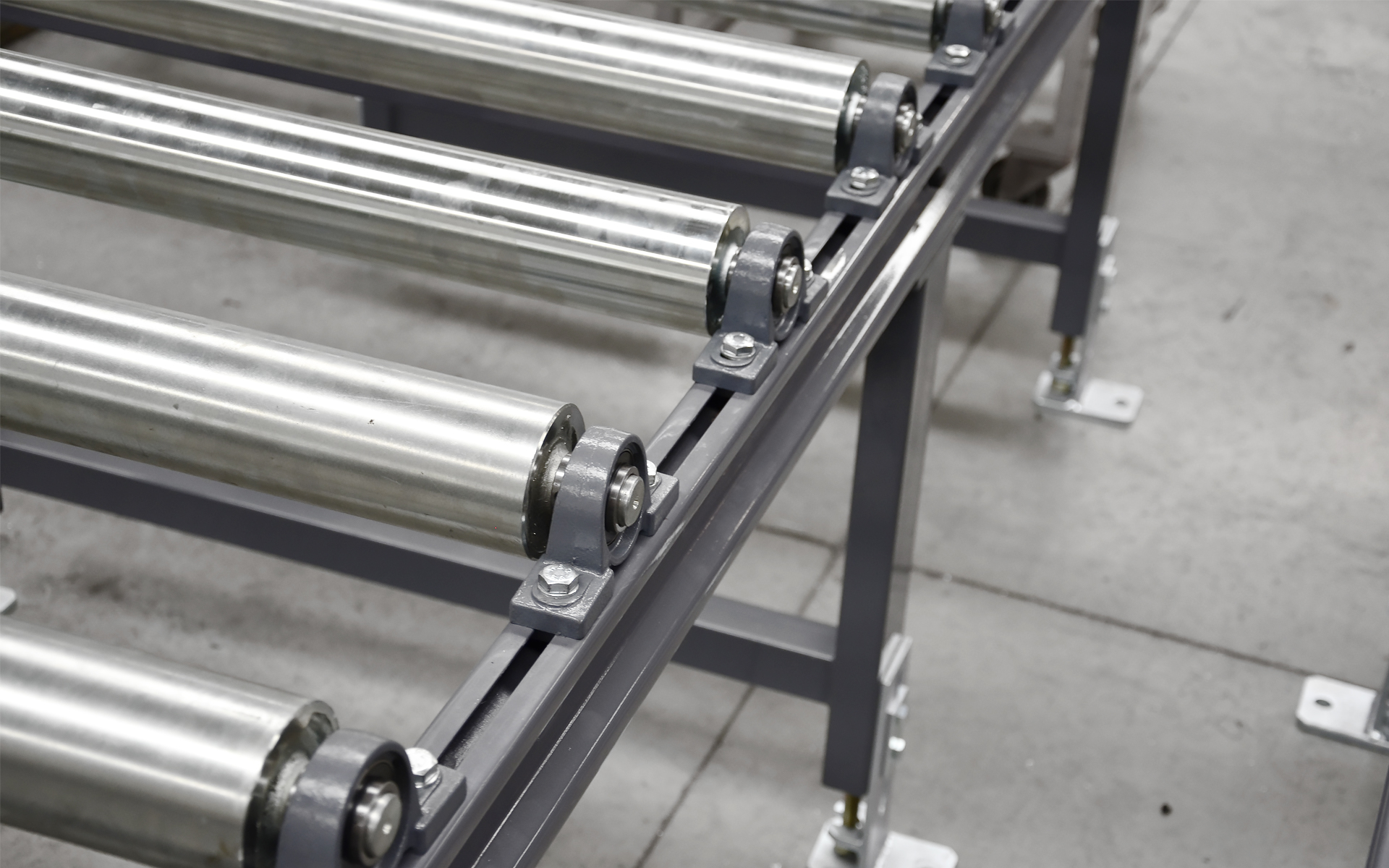

Uus X/XP rullrada pakub enneolematut paindlikkust materjalikäitluse kohandamisel vastavalt individuaalsetele vajadustele ja tingimustele. Kandevõime ja automatiseerimise taset saab vabalt reguleerida ja vajadusel ka hiljem muuta. Lisaks standardselt või ajamiga varustatud rullteedele sisaldab X-süsteem laia valikut lisavarustust: vertikaalsed rullikud, mõõtelatid, ristkonveierid ja nihutusseadmed. Kandevõimet saab kohandada kasutatavate rullide ja tugijalgade arvu alusel. Rulltee profiil võimaldab määrata erinevaid vahekaugusi rullide ja tugijalgade vahel ka ühelainsal seadmel. Vajadusel saab süsteemi hiljem täiendada lisaelementidega.

Põhiomadused

Sujuv ja takistusteta materjalivool

Kõrge paindlikkus

Turvaline ja stabiilne töö

Parameetrid	Laius	Moodul	Rullikuid	Rulliku Ø	Jalgu	Kandevõime
X 450	450 mm	2000 mm	2 – 4	80 mm	3	1500 kg/m
	450 mm	3000 mm	3 – 6	80 mm	4	1500 kg/m
X 550	550 mm	2000 mm	2 – 4	80 mm	3	1200 – 1500 kg/m
	550 mm	3000 mm	3 – 6	80 mm	4	1200 – 1500 kg/m
X 650	650 mm	2000 mm	2 – 4	80 mm	3 – 4	750 – 2500 kg/m
	650 mm	3000 mm	3 – 6	80 mm	4 – 5	750 – 2500 kg/m
X 750	750 mm	2000 mm	2 – 6	80 mm	3 – 4	500 – 2500 kg/m
	750 mm	3000 mm	3 – 9	80 mm	4 – 5	500 – 2500 kg/m
X 850	850 mm	2000 mm	4 – 8	80 mm	3 – 4	700 – 2500 kg/m
	850 mm	3000 mm	6 – 12	80 mm	4 – 5	700 – 2500 kg/m
X 950	950 mm	2000 mm	4 – 8	80 mm	3 – 4	500 – 2500 kg/m
	950 mm	3000 mm	6 – 12	80 mm	4 – 5	500 – 2500 kg/m
X 1050	1050 mm	2000 mm	4 – 8	80 mm	3 – 4	400 – 2500 kg/m
	1050 mm	3000 mm	6 – 12	80 mm	4 – 5	400 – 2500 kg/m
X 1150	1150 mm	2000 mm	6 – 8	80 mm	3 – 4	500 – 2400 kg/m
	1150 mm	3000 mm	9 – 12	80 mm	4 – 5	500 – 2400 kg/m

Lisad rullradadele

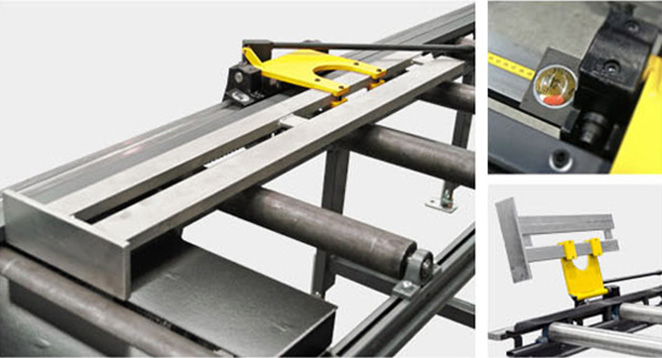

XA – Manuaalne mõõdulatt piiraja ja mõõdulindiga

XA-seeria mõõdulatt on lihtne, töökindel ja universaalne lahendus materjali pikkuse määramiseks lõikamisel. Mõõdulindiga varustatuna tagab täpsuse kogu ulatuses, samas kui kallutatav piiraja võimaldab materjalil vajadusel edasi liikuda ilma piirajat eemaldamata.

Sobib kõikidele lintsaagide rullradadele ning on saadaval standardpikkustes 2, 3, 4, 5 ja 6 meetrit. Ideaalne lahendus, kui on vaja täpselt määrata lõike pikkust manuaalselt, ilma keerukate juhtimissüsteemideta.

Toote omadused:

Lihtne reguleerida ja kasutada
Mõõtelint kogumõõdulati ulatuses
Kallutatav piiraja – võimaldab materjali läbivoolu
Universaalne – sobib kõigile saagidele

Mudelid ja mõõtepikkused:

Tüüp	Mõõtepikkus
XA 2	2000 mm
XA 3	3000 mm
XA 4	4000 mm
XA 5	5000 mm
XA 6	6000 mm

👉 Lihtne ja kulutõhus lahendus täpseks pikkuse mõõtmiseks!

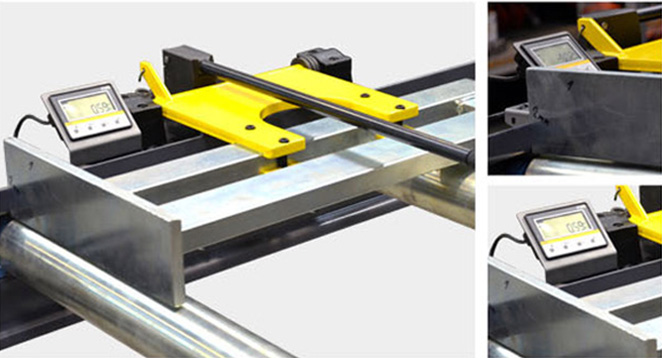

XRA – Digitaalne mõõdulatt täpseks ja mugavaks mõõtmiseks

XRA-seeria digitaalne mõõdulatt tagab täpsed mõõtmised kogu juhtrööpa ulatuses – ilma vooluühenduseta. Tänu vastupidavale sisseehitatud akule sobib see ideaalselt töökohtadesse, kus elektritoide pole alati tagatud. Piiraja asukoht seadistatakse käsitsi ning täpne mõõt kuvatakse ekraanile 0,1 mm täpsusega.

Digiekraan näitab nii absoluutmõõte kui ka suhtelisi mõõtude jadasid. Vajadusel saab piiraja kallutada, et võimaldada materjalil vabalt läbi liikuda.

Toote omadused:

Täpne digitaalne mõõtmine 0,1 mm täpsusega
Töötab pikaealise akuga – ei vaja elektritoidet
Näitab nii absoluut- kui ka suhtelisi mõõte
Kallutatav piiraja – lihtne materjali käsitsemine
Manuaalne seadistus – lihtne ja töökindel lahendus

Mudelid ja mõõtepikkused:

Tüüp	Mõõtepikkus
XRA 2	2000 mm
XRA 3	3000 mm
XRA 4	4000 mm
XRA 5	5000 mm
XRA 6	6000 mm

👉 Täpne, praktiline ja sõltumatu elektrist – ideaalne valik professionaalseks tööks!

XDA – Digitaalne materjalipiiraja käsiratta ja pneumaatilise piduriga

XDA on kasutajasõbralik digitaalne materjalipiiraja, millel on käsiratas soovitud pikkuse seadistamiseks, digitaalne ekraan täpseks lugemiseks ning pneumaatiline pidurisüsteem. Piiraja on varustatud ka pneumaatilise hüppefunktsiooniga – see võimaldab piiraja haaratsid sujuvalt üles tõsta, et materjal saaks takistusteta edasi liikuda.

Kui XDA-d kasutatakse koos XP ajamiga rullteega, tuleb lisada EBS aeglustussüsteem. EBS funktsioon aeglustab materjali liikumist, kui see jõuab piiraja haaratsiteni, ning viib seejärel materjali aeglaselt ja täpselt määratud asendisse.

Toote omadused:

Käsirattaga seadistatav pikkus
Täpne digitaalne näidik
Pneumaatiline pidur – kindel ja stabiilne fikseerimine
Pneumaatiliselt tõstetav piiraja haarats – sujuv materjalivool
Sobib automatiseeritud XP rullteedega koos EBS süsteemiga

Mudelid ja mõõtepikkused:

Tüüp	Mõõtepikkus
XDA 2	2000 mm
XDA 3	3000 mm
XDA 4	4000 mm
XDA 5	5000 mm
XDA 6	6000 mm

👉 XDA – parim valik täpseks positsioneerimiseks koos mugava käsijuhtimise ja automaatse materjalivoolu juhtimisega

XNCA – Automaatne mõõdulati süsteem piiraja ning CNC-positsioneerimisega

XNCA on CNC-juhtimisega mõõdulatt, mis lisab saelõikeprotsessile täieliku mugavuse ja täpsuse tänu automaatselt juhitavale mõõteteljega. Süsteem võimaldab programmeerida nii absoluutseid pikkusi kui ka mõõtude jadasid ning talletada kuni 99 programmi, milles igaühes võib olla kuni 99 mõõtu.

Pikkuse mõõtmine toimub kogu piiraja ulatuses magnetanduri abil, tagades erakordse 0,1 mm täpsuse. Sobib ideaalselt tootmiskeskkondadesse, kus on vaja suure täpsuse ja korduvusega lõikeid ning automatiseeritud tootmisprotsessi.

Toote omadused:

Täisautomaatne CNC-positsioneerimine
Programmeeritavad mõõtude jadad ja absoluutpikkused
Mälu 99 programmi ja igaühes kuni 99 mõõte
Magnetiline mõõtesüsteem kogu pikkuses
Täpsus kuni 0,1 mm
Ideaalne korduvlõigete ja saritootmise jaoks

Mudelid ja mõõtepikkused:

Tüüp	Mõõtepikkus
XNCA 3	3000 mm
XNCA 4	4000 mm
XNCA 5	5000 mm
XNCA 6	6000 mm

👉 Täisautomaatne täpsus ja efektiivsus professionaalseks tootmiseks – ideaalne korduv lõigete jaoks.

Rullraja värav/läbipääs.

Rullraja turvavärav on varustatud ohutuslülitiga, mis lülitab ajami koheselt välja, kui värav üles tõstetakse.
See lahendus tagab töötajale mugava ja turvalise läbipääsu – vältides olukordi, kus tuleks rullrajast üle ronida, alt läbi roomata või teha pikk ring.
Turvavärav aitab hoida tööprotsessi sujuva ja säästab väärtuslikku tööaega.

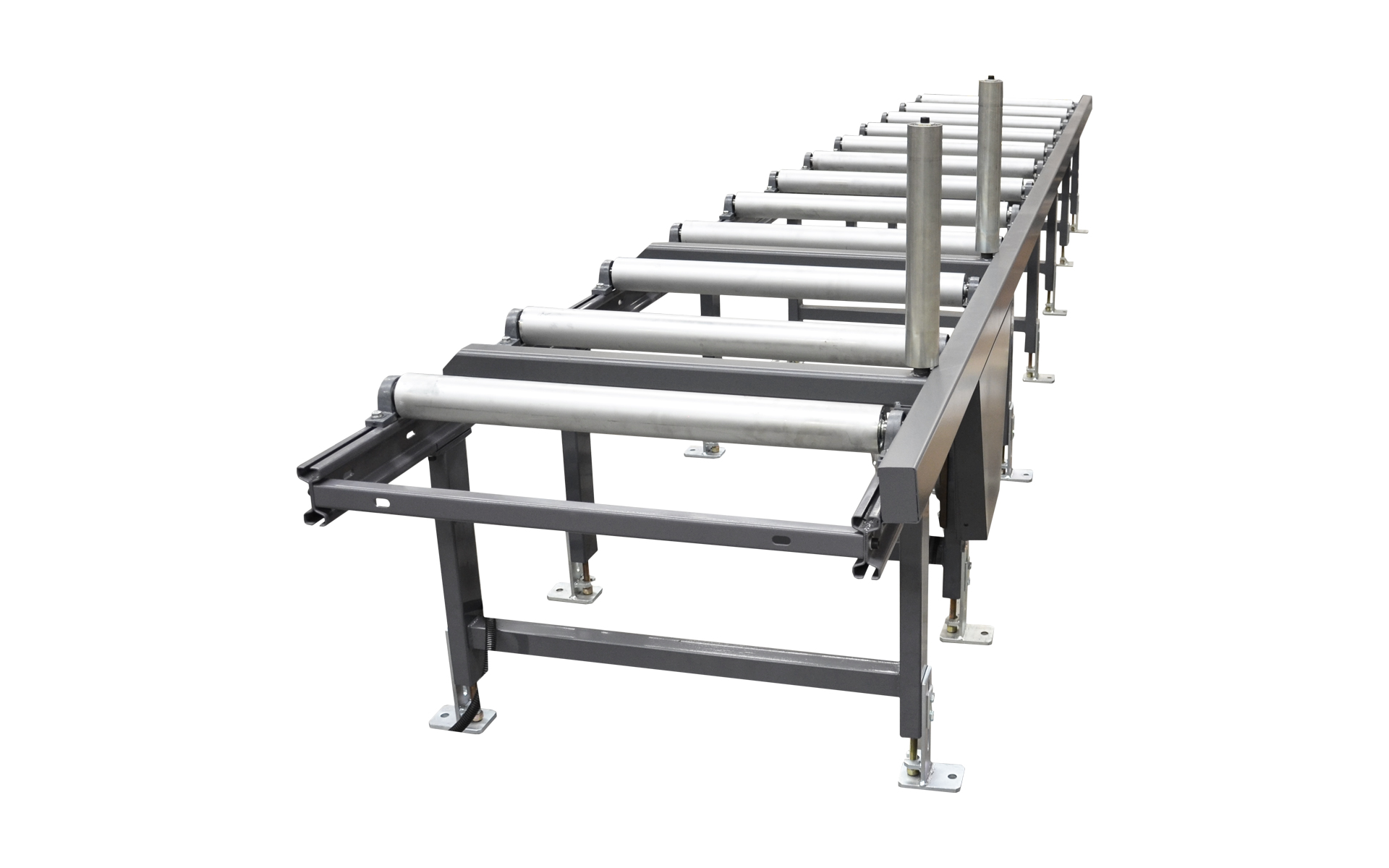

Fikseeritud vertikaalne terasrullik

Ideaalsesse asendisse, joondatuna saemasina tagumise materjaliklambriga (või survelauda teljega), paigaldatud vertikaalsed rullikud tagavad nurgatäpsuse, lihtsustavad tööprotsessi ning suurendavad operaatori ja masina ümbruses viibivate isikute ohutust.

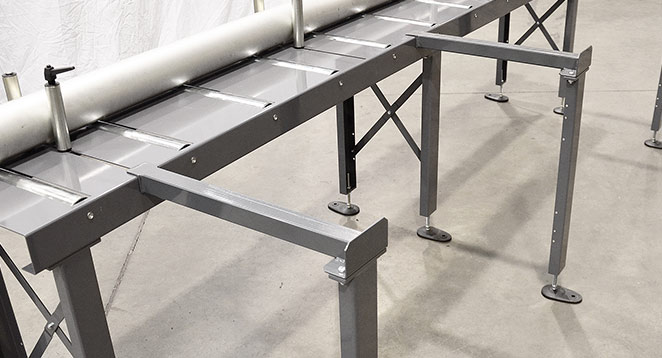

Laiade tugijalgadega materjali toestus, mis võimaldab lõikamiseks ette valmistada piisava koguse materjali, vähendades tööaega ja keerukust.

Tugijalad materjali ettevalmistuseks

Tänu laiadele tugijalgadele saab lõikamisprotsessi jaoks ette valmistada piisavas koguses materjali. See vähendab ettevalmistusaega ja töö keerukust.
