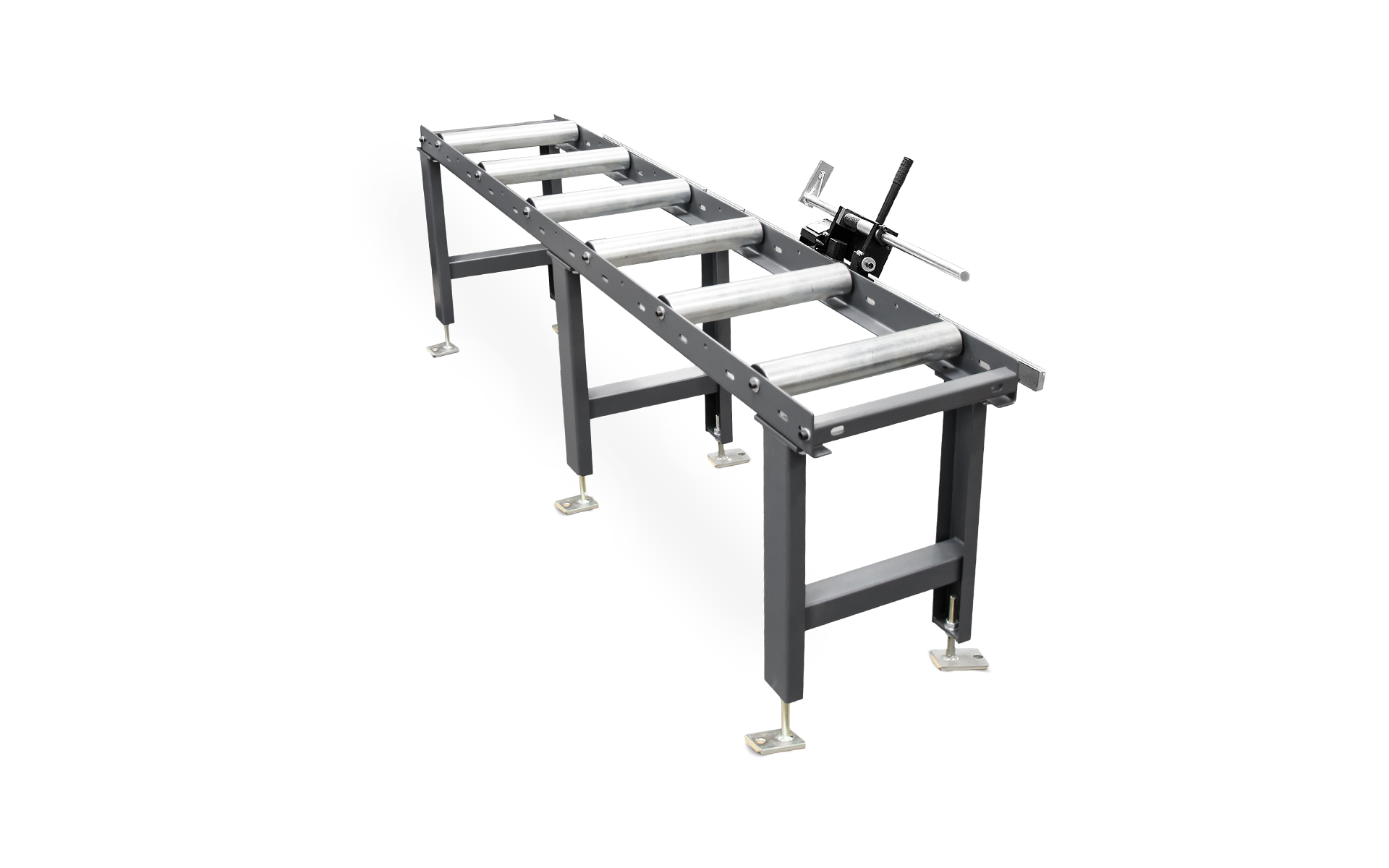

Lintsaemasina rullrada system-T

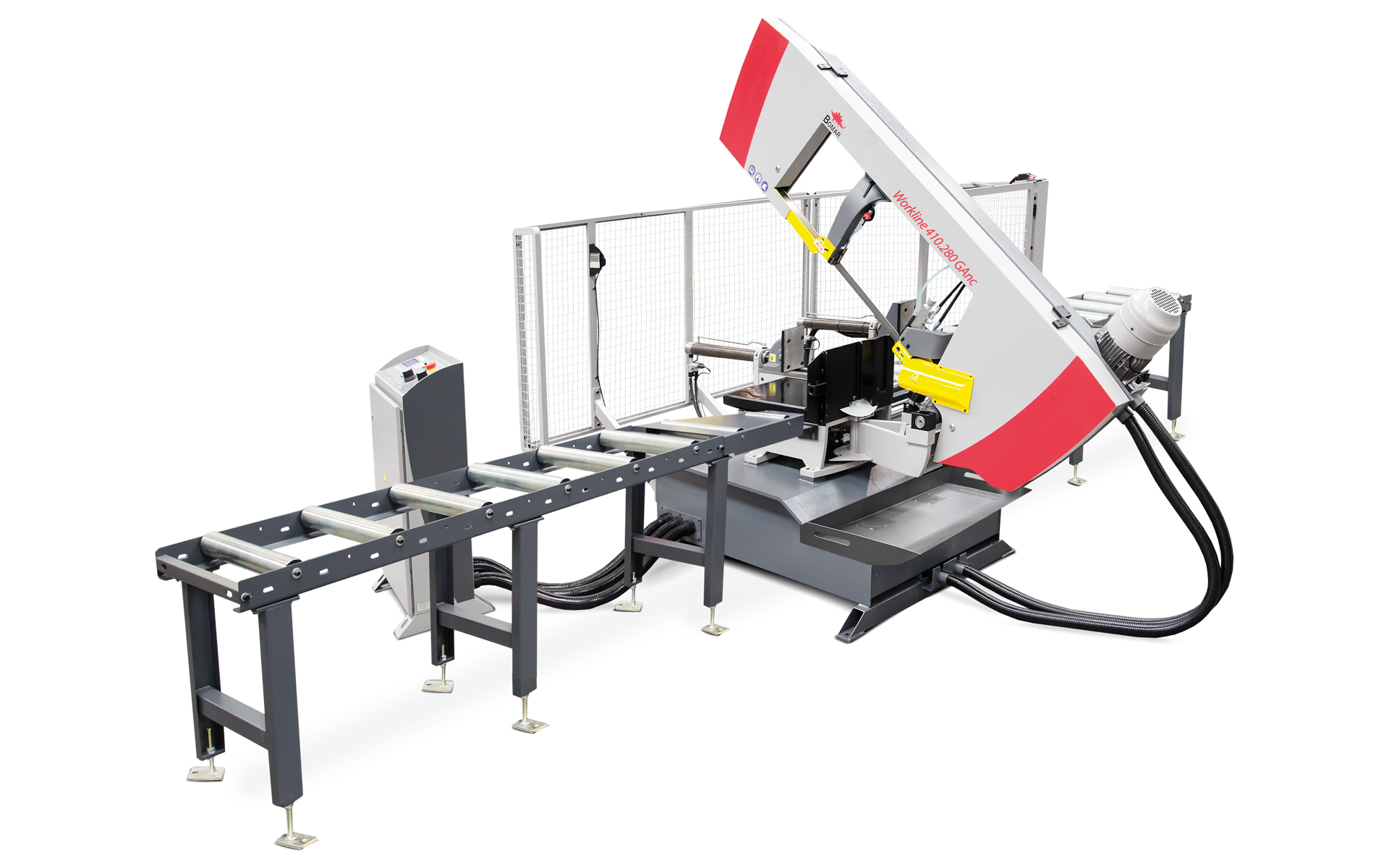

System T on mitmekülgne ja paindlik materjali rullrada lintsaemasinale , mis sobib ideaalselt keskmise kaaluga materjalide etteandeks tootmises. Kandevõime kuni 600 kg ja lai valik BOMAR lintsaagidega ühilduvaid lisatarvikuid ja ühendusosi muudavad selle töökindlaks ja kohandatavaks abiliseks igas töökojas.

Rullteed on saadaval standardpikkustes 2 ja 3 meetrit ning neid saab hõlpsalt kohandada vastavalt ruumile ja tootmisvajadustele.

Põhiomadused:

Paindlik lahendus materjalide käitlemiseks
Võimalus individuaalseteks muudatusteks
Pikkuse mõõtmine täpsete lõigete jaoks
Lai valik ühendus- ja lisakomponente

👉 Ideaalne valik töökoja efektiivseks ja sujuvaks tootmisvoogude juhtimiseks!

Kirjeldus	Laius	Moodul	Rullid	Rulli Ø	Jalad	Kandevõime
T 440 2000	440 mm	2000 mm	6	70 mm	3	600 kg/m
T 440 3000	440 mm	3000 mm	9	70 mm	4	600 kg/m
T 540 2000	540 mm	2000 mm	6	70 mm	3	600 kg/m
T 540 3000	540 mm	3000 mm	9	70 mm	4	600 kg/m
T 640 2000	640 mm	2000 mm	6	70 mm	3	600 kg/m
T 640 3000	640 mm	3000 mm	9	70 mm	4	600 kg/m

Küsi pakkumist

Lisad rullradadele

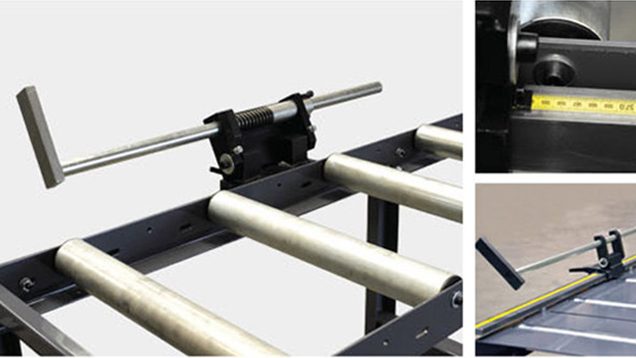

Lintsaemasina rullrajale, TA – manuaalne mõõdulat koos mõõdulindiga

TA – manuaalne mõõdulatt koos mõõdulindiga

TA mõõdulatt on manuaalne materjali mõõte tööriist, mille pikkused on 2 000 mm (TA‑2), 3 000 mm (TA‑3), 4 000 mm (TA‑4), 5 000 mm (TA‑5) ja 6 000 mm (TA‑6)

Tugeval juhtraamil kulgeb terves pikkuses mõõdulint, võimaldades kiiret ja täpset materjalipaigutust lõikamiseks.TA mõõdulatt on lihtsa seadistuse ja kasutusmugavusega.

Piirikuga varustatud ja võib vajaliku materjali läbipääsu hõlbustamiseks kallutada (tilt‑funktsioon) .

Mõõteskaala asub freesitud soonel ja piiraja on märgistatud , mis annab täpse paigutuse üle mõõdulindi. Piiraja vars on kallutatav, võimaldades materjalil vabalt läbida.

Mõõtepikkused

Tüüp	Mõõtepikkus
TA 2	2000 mm
TA 3	3000 mm
TA 4	4000 mm
TA 5	5000 mm
TA 6	6000 mm

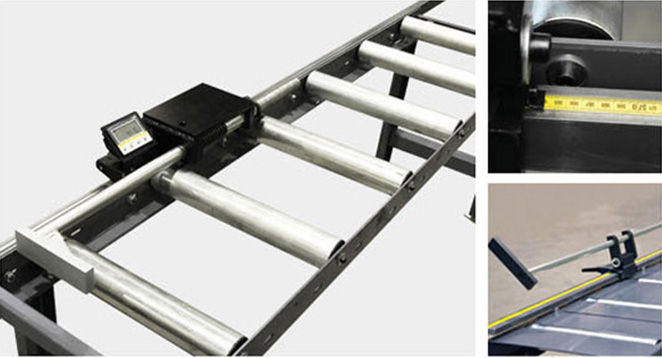

Digitaalne mõõtelatt TRA, kauakestva patareiga ja digitaalse näidikuga, täpsus 0,1 mm.

TRA – Manuaalne materjali mõõdulatt koos digitaalse näidikuga

Ilma täiendava vooluallikata töötav TRA digitaalne mõõdulatt kasutab kauakestvat patareid ja tagab täpsed mõõtmised kogu pikkuses. Piirikut liigutatakse käsitsi, ning selle asukoht kuvatakse digitaalsel ekraanil 0,1 mm täpsusega. Ekraanil kuvatakse nii absoluutmõõdud kui ka mõõtude jadasid. Mõõdulatt on kallutatav, võimaldades materjalil vabalt liikuda vajadusel.

Mõõtepikkused

Tüüp	Mõõtepikkus
TRA 2	2000 mm
TRA 3	3000 mm
TRA 4	4000 mm
TRA 5	5000 mm
TRA 6	6000 mm
TRA 10	10000 mm

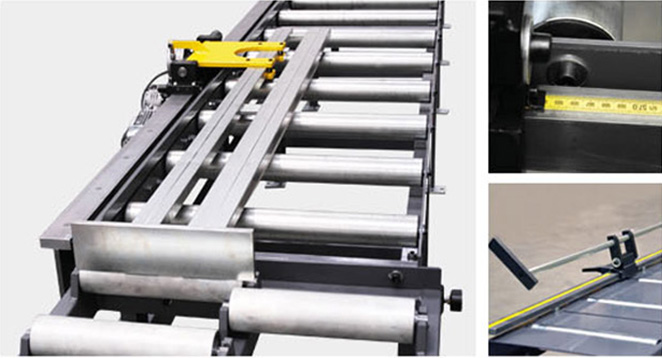

Automaatne CNC-juhtimisega mõõtelatt TNCA, programmidega ja magnetilise mõõtesüsteemiga.

TNCA – Automaatse positsioneerimisega mõõdulatt

CNC-juhtimisega mõõdulatt TNCA pakub masinale täiendava mõõtetelje mugavust ja täpsust. Juhtsüsteem võimaldab programmeerida nii absoluutseid mõõtmeid kui ka mõõtude jadasid ning sisaldab 99 programmi mälu, igaühes kuni 99 sisestust.

Pikkuse mõõtmine toimub magnetilise mõõtesüsteemiga kogu mõõdulati pikkuses, täpsusega 0,1 mm.

Mõõtepikkused

Tüüp	Mõõtepikkus
TNCA 3 R/L	3000 mm
TNCA 4 R/L	4000 mm
TNCA 5 R/L	5000 mm
TNCA 6 R/L	6000 mm

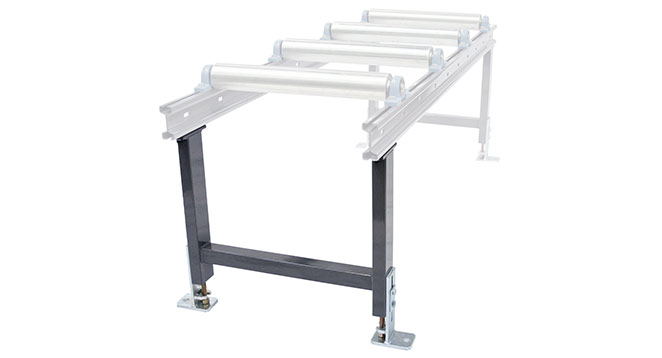

Tugijalad materjali toetamiseks, tagavad stabiilsuse ja lihtsustavad materjali ettevalmistust lõikamiseks.

Tugijalg

Tugijala saab igal ajal lisada, et tugevdada või täiendada rullraja põhiversiooni, võimaldades sellel töötada täieliku tugijalgade arvuga.

Fikseeritud vertikaalne terasrullik

Ideaalsesse asendisse, joondatuna saemasina tagumise materjaliklambriga (või survelauda teljega), paigaldatud vertikaalsed rullikud tagavad nurgatäpsuse, lihtsustavad tööprotsessi ning suurendavad operaatori ja masina ümbruses viibivate isikute ohutust.

Laiade tugijalgadega materjali toestus, mis võimaldab lõikamiseks ette valmistada piisava koguse materjali, vähendades tööaega ja keerukust.

Tugijalad materjali ettevalmistuseks

Tänu laiadele tugijalgadele saab lõikamisprotsessi jaoks ette valmistada piisavas koguses materjali. See vähendab ettevalmistusaega ja töö keerukust.
