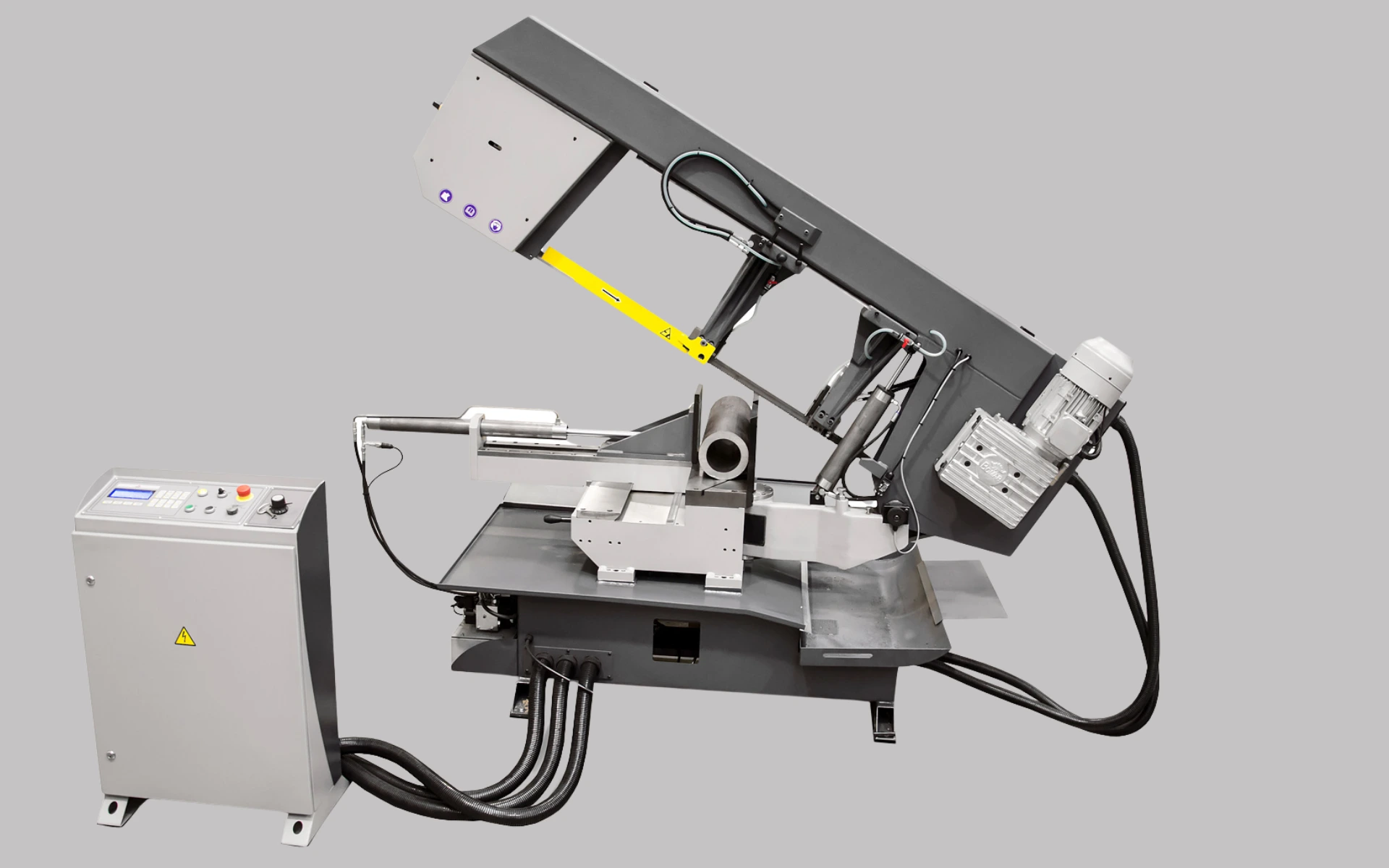

Lintsaag Transverse 510.330 DGH
Transverse 510.330 DGH on poolautomaatne horisontaalne lintsaag, mis sobib täpsete kaldlõigete tegemiseks kuni 60° nurga all.
Masin tagab stabiilse ja kvaliteetse lõike tänu tugevale keevitatud saagimisvarrele ja karbiidjuhikutele.
Hüdrauliline kinnitussüsteem ja automaatne lõikeprotsess muudavad töö kiireks ja efektiivseks.
Ideaalne lahendus tootmisettevõtetele, kes vajavad paindlikku ja täpset materjalilõikust.
Lõikeparameetrid
 |  |  |  |  |  |  |
| 0° | 345 | 510×345 | 345 | |||
| 45°R | 345 | 400×100 | 330 | |||
| 45°L | 345 | 410×100 | 315 | |||
| 60°R | 260 | 260×130 | 245 | |||
| 60°L | 260 | 280×120 | 260 |
Tehnilised andmed
| Pikkus: | 2390 mm |
| Laius: | 1167 mm |
| Kõrgus: | 1346 mm |
| Kaal: | 915 kg |
| Saelindi mõõtmed: | 4780x34x1,1 mm |
| Töörežiim: | Poolautomaatne |
| Masina tüüp: | Horisontaalne lintsaag |
| Lõige: | Nurga lõige |
| Nurklõigete vahemik: | -60° – 60° |
| Ajami võimsus: | 3 kW, 3×400 V/50 Hz |
| Saelindi kiirus: | 20–120 m/min |
| Saelindi mõõtmed: | 4780x34x1,1 mm |
| Materjali laadimiskõrgus: | 760 mm |
| Lühim võimalik jääkdetail: | 30 mm |
| Väikseim saagimisdiameeter: | Ø 5 mm läbimõõduga |
Lintsaag Transverse 510.330 DGH kirjeldus
Transverse 510.330 DGH on töökindel ja efektiivne poolautomaatne horisontaalne lintsaag, mis on loodud professionaalseks metallilõikuseks kuni 345 mm materjali saagimiseks. Masin sobib suurepäraselt ettevõtetele, kes vajavad täpset ja paindlikku lahendust nii sirgete kui ka nurgalõigete tegemiseks vahemikus -60° kuni +60°.
Masina keskseks tugevuseks on tugev, jäigalt keevitatud saagimisraam, mis on paigaldatud eelpingestatud koonuslaagritele. See konstruktsioon tagab minimaalse vibratsiooni ja väga täpse lõiketulemuse. Kolmepoolne karbiidist saelindi juhik stabiliseerib saelinti ning pikendab selle eluiga, mis on oluline pidevas tootmises.
Transverse 510.330 DGH töötab poolautomaatrežiimis, kus operaator seab saelindi kiiruse ning saeraami allatuleku kiiruse ning pärast start nupust käivitamist teostab masin lõiketsükli automaatselt. Materjal kinnitatakse täiskäigulise hüdraulilise kruustangiga, mis tagab tugeva ja kindla fikseerimise ka keerukamate detailide puhul. Kui lõikamine on lõppenud, naaseb saeraam oma ülemisse asendisse ja kruustangid avanevad eelseadistatud asendisse. Seejärel tsükkel kordub. Tänu sisend- ja väljundrullkonveierite ning mõõteseadmete süsteemile saab lõikeliini kliendi vajadustest lähtudes kokku panna.
Masin võimaldab pidevalt reguleerida nii saelindi kiirust (20–120 m/min) kui ka saaeraami etteande kiirust vastavalt materjali omadustele. Lisaks kohandab süsteem automaatselt lõikesurvet vastavalt lõike sügavusele, mis parandab lõiketulemust ja vähendab saelindi kulumist.
Juhtimine toimub liigutatava juhtpaneeli kaudu, millel on selge ja valgustatud neljarealine ekraan. Standardvarustusse kuuluvad mitmed nutikad funktsioonid, nagu:
- digitaalne nurgaindikaator kaldlõigete jaoks
- saelindi kiiruse kuvamine sagedusmuunduri kaudu
- eelseadistatud positsioonid saagimisvarrele ja kruustangile
- automaatne etteande reguleerimine vastavalt materjalile
Lisavarustus
Masinat saab täiendada erinevate lisaseadmetega, mis suurendavad selle funktsionaalsust ja tootlikkust:
- mikropihustussüsteem (õliudu jahutus ja määrimine)
- hüdrauliline kimbuklamber
- lasermärgistus täpseks lõikejoone seadistamiseks
- saelindi pingutusindikaator
- materjalide deformeerumise vältimiseks reguleeritav kruustangi surve
- laastude eemaldamise ja tööala valgustuse lahendused
Koos X/XP käsitlussüsteemidega saab luua täielikult kohandatud materjalikäitlusliini, mis võimaldab automatiseerida tootmisprotsessi ja suurendada efektiivsust.
Transverse 510.330 DGH on ideaalne valik ettevõtetele, kes vajavad täpset, paindlikku ja töökindlat lintsaagi igapäevaseks tootmiseks, eriti kaldlõigete tegemiseks.
Tööpõhimõte
Transverse 510.330 DGH töötab poolautomaatrežiimis.
Operaator seab saelindi kiiruse ja saeraami etteande ning käivitab masina START-nupust.
Seejärel:
- materjal kinnitatakse hüdraulilise kruustangiga
- saelint alustab liikumist
- saeraam liigub automaatselt alla
- lõike lõppedes liigub saeraam üles
- kruustang avaneb
Seejärel on masin valmis järgmiseks lõiketsükliks.
Transverse 510.330 DGH sobiv rullrada:
Lintsaemasina rullrada materjalile, pikkuse mõõtmise süsteemiga System-X
Uus X/XP rullrada pakub enneolematut paindlikkust materjalikäitluse kohandamisel vastavalt individuaalsetele vajadustele ja tingimustele. Kandevõime ja automatiseerimise taset saab vabalt reguleerida ja vajadusel ka hiljem muuta.
Lintsaemasina lisad
Lintsae tööala valgustus
LED-lamp töökoha valgustamiseks, reguleeritav ja paigaldatud painduvale käele.
Tenzomat
Täpsust mõõteriist saelindi pinge kontrollimiseks, kui paigaldatakse uus lint.
Püstol lintsaemasina puhastamiseks
Tööriist masina kiireks ja lihtsaks puhastamiseks laastudest ja servadest.
Lintsae Mikropritsesüsteem
Torude ja profiilide ideaalseteks lõigeteks kannab mikropritseseade õhukese määrdeainekihi saelindi hammaste tippudele ja külgedele.
Lintsae Jahutus süsteem
Täiendav jahutusvarustus on mõeldud ekstra laiate materjalide jahutamiseks ja kõikjal, kus tavaline jahutus ei ole piisav.
Saelindi pinge indikaator
Saelindi pinge indikaator tagab lindi pinge pideva kontrolli isegi masina töötamise ajal.
Lintsae Laser
Laserseade kannab täpselt saelindi telje joone materjalile üle. Laserjoondaja võimaldab märgitud materjali täpset joondamist.
Hüdrauliline kimpude kinnitusseade
Seade materjalide kihtide ja kimpude kinnitamiseks täiendava vertikaalse kinnitusseadme abil.
Kuidas valida sobiv lintsaag?
Õige lintsae valik sõltub eelkõige sinu tootmisvajadusest, materjalist ja lõikemahtudest. Oluline on hinnata, kas vajad poolautomaatset või automaatset lahendust, millised on lõikenurgad (sirge või kaldlõige) ning kui suured on töödeldavad detailid. Samuti mängivad rolli tootmiskiirus, operaatori kaasatus ja võimalik automatiseerimise vajadus.
Kui sa ei ole kindel, milline lintsaag sobib sinu ettevõttele, soovitame tutvuda meie juhendiga:
👉 (vaata juhendit )✅ JUHEND KUIDAS VALIDA LINTSAAG METALLI LÕIKAMISEKS?
Levinumad vead lintsae valimisel
Bomatex kogemuse põhjal tehakse lintsae valikul sageli järgmisi vigu:
- Valitakse liiga nõrk või liiga võimas masin tegeliku vajaduse suhtes
- Ei arvestata tuleviku tootmismahtude kasvuga
- Ignoreeritakse materjali eripära (täismaterjal vs profiilid vs torud)
- Ei pöörata tähelepanu lõikenurkade vajadusele
- Keskendutakse ainult hinnale, mitte tootlikkusele ja kogukulule
Vale valik võib tähendada aeglasemat tootmist, suuremat kulumist ja madalamat lõikekvaliteeti.
Bomatex soovitus
Bomatex soovitab valida lintsaemasinat alati terviklahendusena – arvestades nii masinat, saelinti kui ka tööprotsessi.
Eestis on kõige populaarsemaks valikuks kujunenud poolautomaatsed lintsaed, kuna need pakuvad väga head tasakaalu hinna ja tootlikkuse vahel. Need masinad on töökindlad, lihtsasti kasutatavad ning võimaldavad saavutada tulutõhusa tootmise ilma liigse automatiseerimiseta.
Väga oluline: saelindi valik
Sageli alahinnatakse saelindi rolli, kuid tegelikult on see üks kriitilisemaid tegureid lõiketulemuse ja masina töökindluse juures.
⚠️ Valesti valitud saelint võib:
- rikkuda masina komponente
- kahjustada materjali
- anda ebatäpse ja ebaühtlase lõike
Näited:
- Liiga jäme hammastus → ebaühtlane ja “rebitud” lõige
- Liiga peen hammastus → aeglane lõikamine ja ülekuumenemine
Bomatex soovitab alati valida saelint vastavalt materjalile ja lõiketingimustele.
Vaata meie saelindi valikut siit.
Ei ole kindel? Küsi julgelt
Kui sul tekib kahtlus või sa ei ole kindel, milline lintsaag või saelint on sinu jaoks õige valik, võta julgelt ühendust Bomatex spetsialistidega. Aitame leida lahenduse, mis töötab päriselt – mitte ainult paberil.
