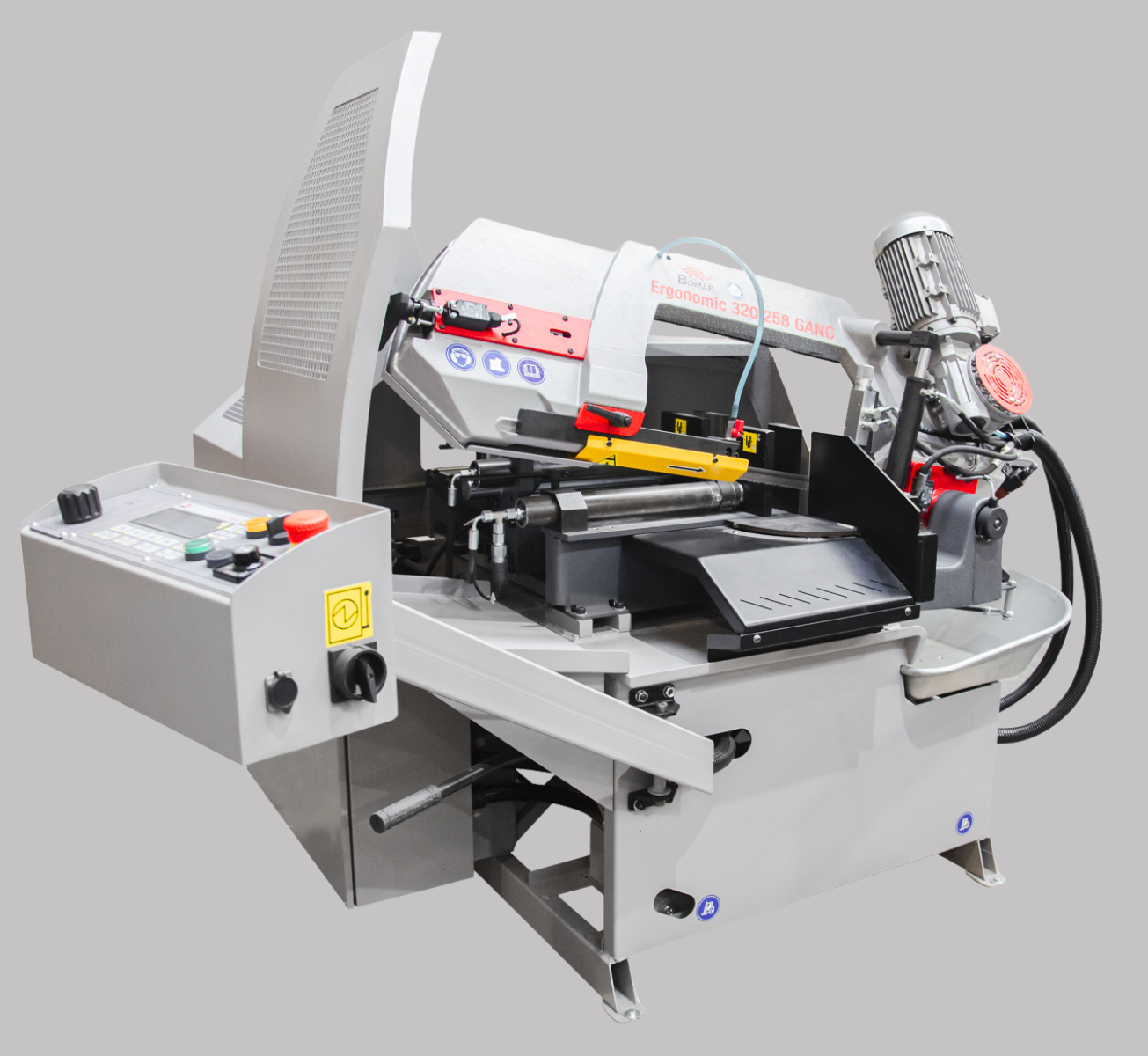

Lintsaag Ergonomic 320.258 GANC
Ergonomic 320.258 GANC on täisautomaatne hüdrauliline horisontaalne lintsaag, mis on loodud seeriatootmiseks ja intensiivseks tööstuslikuks kasutamiseks. Masin võimaldab täpseid sirg- ja nurklõikeid vahemikus 0° kuni +60°, sobides torude, profiilide ja täismaterjali lõikamiseks. Reguleeritav lõikekiirus, automaatne materjalisööt ning VisualDialog juhtsüsteem tagavad kiire töötsükli, kõrge tootlikkuse ja stabiilse lõiketulemuse.
Lõikeparameetrid
| Nurk | Ümar (Ø) | Ristkülik (L × K) | Täismaterjal |
|---|---|---|---|
| 0° | 258 mm | 320 × 100 mm | 250 mm |
| 45° paremale | 210 mm | 210 × 100 mm | 195 mm |
| 60° paremale | 135 mm | 135 × 100 mm | 110 mm |
| Pikkus: | 2050 mm |
| Laius: | 2650 mm |
| Kõrgus: | 1750 mm |
| Kaal: | 650 kg |
| Kaldlõike vahemik: | 0° – +60° |
| Saelindi mõõtmed: | 2910 × 25 (27) × 0,9 mm |
| Töörežiim: | Automaatne |
| Masina tüüp: | Horisontaalne lintsaag |
| Lõige: | Nurklõige |
| Nurklõigete vahemik: | 0° – +60° |
| Ajami võimsus: | 1,5 kW, 3×400 V/50 Hz |
| Saelindi kiirus: | 20–120 m/min |
| Saelindi mõõtmed: | 2910 × 25 (27) × 0,9 mm |
| Materjali laadimiskõrgus: | 765 mm |
| Lühim võimalik jääkdetail: | 150 mm |
| Väikseim saetav läbimõõt: | Ø 5 mm |
Ergonomic 320.258 GANC – täisautomaatne lintsaag seeriatootmiseks
Ergonomic 320.258 GANC on täishüdrauliline suure jõudlusega automaatlintsaag, mis on mõeldud kasutamiseks tootmisettevõtetes ja metallitöökodades, kus on oluline suur läbilaskevõime, täpsus ja töökindlus.
Masin sobib lõikamiseks pikkusmõõtu ning nurga alla, võimaldades töödelda:
- torusid
- profiile
- täismaterjali
Lõikamine on võimalik nii sirglõikena kui ka nurklõikena vahemikus 0° kuni +60°. Nurga seadistamine toimub lihtsasti kasutatava juhtpaneeli kaudu, mis on liigutatav ja annab operaatorile alati selge vaate tööalale.
Täpsus ja lõikesõbralikkus
Masin on varustatud:
- astmeteta reguleeritava saelindi kiirusega vahemikus 20–120 m/min,
- lihtsasti seadistatava lõikesurvega,
mis võimaldab saelinti säästvat lõikamist ka erinevate materjalide puhul.
Kõvasulamist täppisjuhikud tagavad saelindi stabiilse liikumise ning pika kasutusea.
Automaatne tootmisprotsess
Ergonomic 320.258 GANC on projekteeritud kiireks seeriatootmiseks:
- kogu materjali etteande ala on kujundatud läbivaks rullteeks,
- rullid on integreeritud masina konstruktsiooni,
- lühikesed jääkdetailid ja kiired töötsüklid vähendavad materjalikulu,
- automaatne töörežiim võimaldab operaatoril tegeleda paralleelselt muude töödega.
Masin sobib ideaalselt automaatsete käsitlus- ja söötmissüsteemidega.
VisualDialog juhtsüsteem
Integreeritud VisualDialog juhtsüsteem kuvab masina tööprotsessi selgete sammudena ekraanidel.
Süsteem võimaldab:
- mugavat programmi loomist
- väikeste ja keskmiste seeriate majanduslikku tootmist
- kiiret ümberseadistamist erinevate tööde vahel
Masinat saab vastavalt vajadusele laiendada mitmesuguste lisaseadmetega.
Peamised omadused
- täishüdrauliline automaatlintsaag
- sirg- ja nurklõiked 0° kuni +60°
- kaks hüdraulilist horisontaalset kinnituskruustangi
- vastupidav etteandekruustang
- kõvasulamist saelindi täppisjuhikud
- integreeritud rullidega materjali rulltee
- liigutatav ja selge juhtpaneel
- VisualDialog juhtsüsteem
- sobiv seeriatootmiseks ja tööstuslikuks kasutamiseks
Materjali rullrada M-system
Äärmiselt paindlik materjalikäitluse lahendus keskmise kaaluga materjalide etteandmiseks. Tänu unikaalsele profiilsüsteemile saab “M” süsteemi rullteid lihtsalt kohandada vastavalt kliendi vajadustele. Kandevõime kuni 150 kg ning lai valik tarvikuid ja ühenduselemente BOMAR lintsaagidega muudavad “M” süsteemi ideaalseks partneriks materjalikäitluses Teie töökojas.
Lintsaemasina lisad
Lintsae Laser
Laserseade kannab täpselt saelindi telje joone materjalile üle. Laserjoondaja võimaldab märgitud materjali täpset joondamist.
Lintsae Jahutus süsteem
Täiendav jahutusvarustus on mõeldud ekstra laiate materjalide jahutamiseks ja kõikjal, kus tavaline jahutus ei ole piisav.
Lintsae tööala valgustus
LED-lamp töökoha valgustamiseks, reguleeritav ja paigaldatud painduvale käele.
Tenzomat
Täpsust mõõteriist saelindi pinge kontrollimiseks, kui paigaldatakse uus lint.
Püstol lintsaemasina puhastamiseks
Tööriist masina kiireks ja lihtsaks puhastamiseks laastudest ja servadest.
Lintsae Mikropritsesüsteem
Torude ja profiilide ideaalseteks lõigeteks kannab mikropritseseade õhukese määrdeainekihi saelindi hammaste tippudele ja külgedele.
Saelindi pinge indikaator
Saelindi pinge indikaator tagab lindi pinge pideva kontrolli isegi masina töötamise ajal.

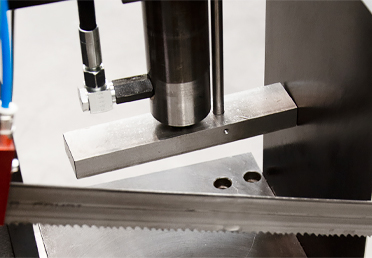

Hüdrauliline kimpude kinnitusseade
Seade materjalide kihtide ja kimpude kinnitamiseks täiendava vertikaalse kinnitusseadme abil.
Meie partner:
Sobivad saelindid
Saelint JUNIOR Multicut M42 2910 × 27 × 0,9 mm 3/4 tpi N
Saelint JUNIOR Multicut M42 2910 × 27 × 0,9 mm 4/6 tpi N
Saelint JUNIOR Multicut M42 2910 × 27 × 0,9 mm 5/8 tpi N
Saelint JUNIOR Multicut M42 2910 × 27 × 0,9 mm 6/10 tpi N
Saelint JUNIOR Multicut M42 2910 × 27 × 0,9 mm 8/12 tpi N
Saelint JUNIOR Multicut M42 2910 × 27 × 0,9 mm 10/14 tpi N
Lenox Saelint Classic™ ja Classic Pro™ Bi-Metal 27 mm
Saelint Lenox CLASSIC PRO 2910 × 27 × 0,9 mm Z 2/3
Saelint Lenox CLASSIC PRO 2910 × 27 × 0,9 mm Z 3/4
Saelint Lenox CLASSIC PRO 2910 × 27 × 0,9 mm Z 4/6
Saelint Lenox CLASSIC PRO 2910 × 27 × 0,9 mm Z 5/8
Saelint Lenox CLASSIC 2910 × 27 × 0,9 mm Z 6/8
Saelint Lenox CLASSIC 2910 × 27 × 0,9 mm Z 6/10
Saelint Lenox CLASSIC 2910 × 27 × 0,9 mm Z 8/12
Saelint Lenox CLASSIC 2910 × 27 × 0,9 mm Z 10/14
Lenox QXP saelint metalli lõikamiseks
Saelint Lenox QXP 2910 × 27 × 0,9 mm Z2/3
Saelint Lenox QXP 2910 × 27 × 0,9 mm Z3/4
Saelint Lenox QXP 2910 × 27 × 0,9 mm Z4/6
Saelint Lenox QXP 2910 × 27 × 0,9 mm Z5/8
Saelint Lenox QXP 2910 × 27 × 0,9 mm Z6/8
Saelint Lenox QXP 2910 × 27 × 0,9 mm Z6/10
Saelint Lenox QXP 2910 × 27 × 0,9 mm Z8/12
Saelint Lenox QXP 2910 × 27 × 0,9 mm Z10/14
Lenox Rx+ Isophonic saelint metalli lõikamiseks
Saelint Lenox Rx+ Isophonic 2910 × 27 × 0,9 mm Z2/3
Saelint Lenox Rx+ Isophonic 2910 × 27 × 0,9 mm Z3/4
Saelint Lenox Rx+ Isophonic 2910 × 27 × 0,9 mm Z4/6
Saelint Lenox Rx+ Isophonic 2910 × 27 × 0,9 mm Z5/8
Saelint Lenox Rx+ Isophonic 2910 × 27 × 0,9 mm Z6/8
Saelint Lenox Rx+ Isophonic 2910 × 27 × 0,9 mm Z6/10
Saelint Lenox Rx+ Isophonic 2910 × 27 × 0,9 mm Z8/12
Saelint Lenox Rx+ Isophonic 2910 × 27 × 0,9 mm Z10/14
