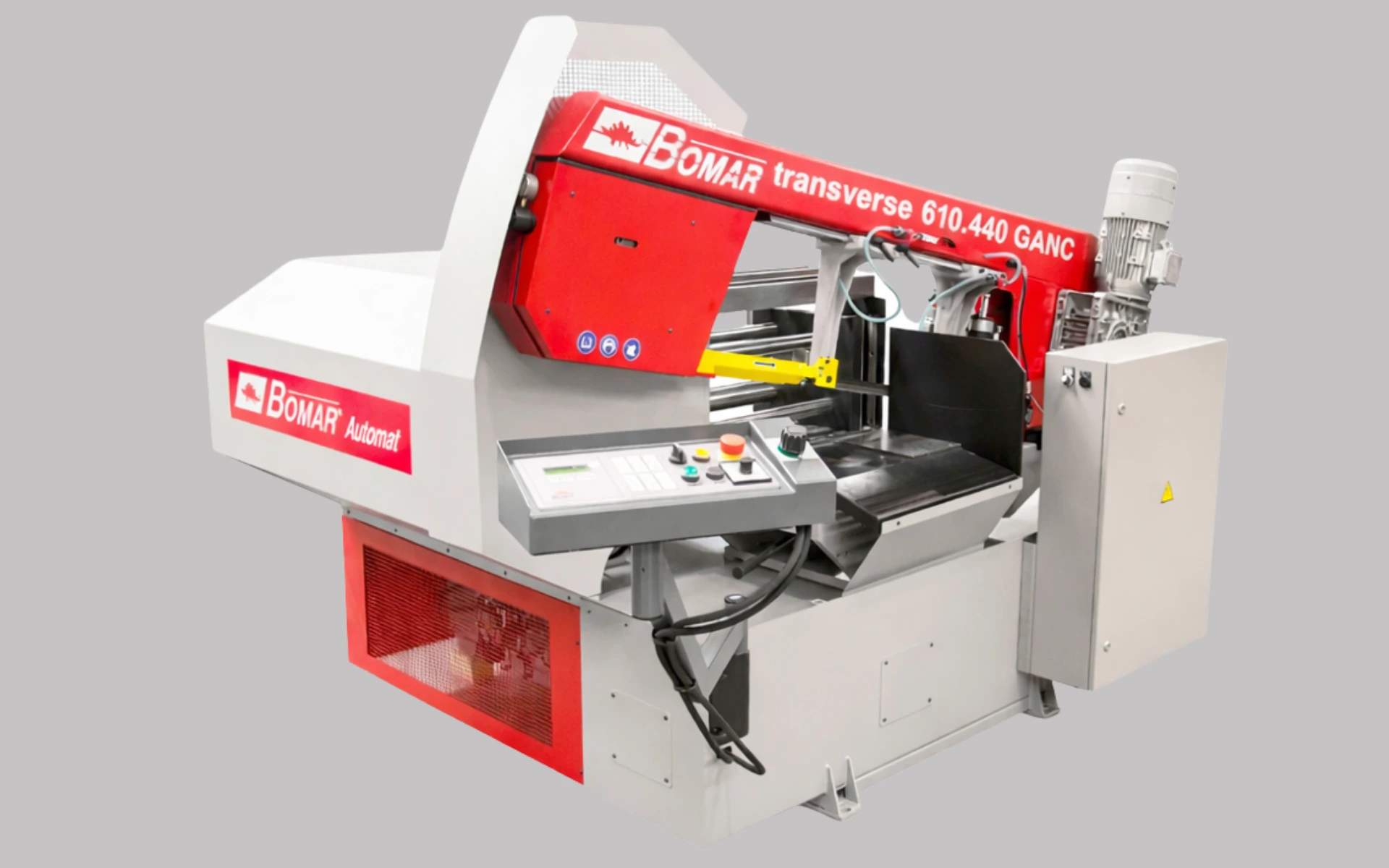

Lintsaag Transverse 610.440 GANC
Transverse 610.440 GANC on võimas automaatne horisontaalne lintsaag, mis on mõeldud kuni Ø440 mm läbimõõduga materjali täpseks nurklõikamiseks. Masin sobib seeriatootmiseks, kus on vaja kiiret, korduvat ja täpset lõikamist. Automaatne etteandesüsteem ja hüdrauliline kruustang tagavad sujuva tööprotsessi. Ideaalne tööstusettevõtetele, kes vajavad stabiilset tootlikkust ja kõrget lõiketäpsust.
Lõikeparameetrid
 |  |  |  |  |  |  |
| 0° | 440 | 610×440 | 440 | |||
| 45°R | 420 | 510×100 | 420 | |||
| 60°R | 265 | 340×100 | 265 |
Tehnilised andmed
| Pikkus: | 2780 mm |
| Laius: | 1810 mm |
| Kõrgus: | 2015 mm |
| Kaal: | 1670 kg |
| Saelindi mõõtmed: | 5200×34×1,1 mm |
| Töörežiim: | Automaatne |
| Masina tüüp: | Horisontaalne lintsaag |
| Lõige: | Nurga lõige |
| Nurklõigete vahemik: | 0° – 60° |
| Ajami võimsus: | 3 kW, 3×400 V/50 Hz |
| Saelindi kiirus: | 20–120 m/min |
| Saelindi mõõtmed: | 5200×34×1,1 mm |
| Materjali laadimiskõrgus: | 780 mm |
| Lühim võimalik jääkdetail: | mm |
| Väikseim saagimisdiameeter: | Ø 5 mm läbimõõduga |
Lintsae Transverse 610.440 GANC kirjeldus
Transverse 610.440 GANC on professionaalne automaatne horisontaalne lintsaag, mis on loodud intensiivseks tööstuslikuks kasutamiseks. Masin võimaldab lõigata kuni 440 mm läbimõõduga materjale ning teostada täpseid nurklõike vahemikus 0° kuni 60°.
Seadme tugev keevitatud saeraam koos eelpingestatud laagrisüsteemiga tagab väga väikese vibratsiooni ning ühtlase lõikekvaliteedi ka pikema töötsükli jooksul. Kolmepoolne kõvasulamist juhik hoiab 34 mm saelinti stabiilsena, pikendades selle eluiga ja parandades lõiketäpsust.
Automaatne töötsükkel võimaldab masinal töötada peaaegu iseseisvalt: materjal kinnitatakse hüdraulilise kruustangiga, etteandesüsteem positsioneerib detaili ning saelint teostab lõike. Pärast lõiget naaseb saeraam automaatselt algasendisse ning tsükkel kordub.
Masinat juhitakse esipaneelilt, kus on selge ja valgustatud ekraan. Operaator saab seadistada lõike pikkust, kogust ning lõikeparameetreid. Saelindi kiirus on reguleeritav sagedusmuunduri abil (20–120 m/min), mis võimaldab kohandada lõikamist erinevate materjalide järgi.
Lisaks on masinal intelligentne lõikesurve juhtimine, mis kohandab automaatselt survet vastavalt materjali kujule ja tihedusele, vähendades kulumist ja parandades lõikepinda.
Tööpõhimõte
Masin töötab täielikult automaatselt:
Transverse 610.440 GANC töötab automaatse tsüklina, kus materjali etteanne, kinnitamine ja lõikamine toimuvad järjestikuses automaatrežiimis. Operaator seadistab lõikeparameetrid (pikkus, kogus ja nurk), mille järel masin teostab kogu lõikeprotsessi iseseisvalt.
Töötsükkel:
- Materjal asetatakse etteandesüsteemi
- operaator programmeerib lõike pikkuse ja koguse
- Hüdrauliline etteandekruustang positsioneerib detaili (kuni 600 mm sammuga)
- Põhikruustang fikseerib materjali lõikamiseks
- Saelint käivitub ja teostab lõike
- Saeraam naaseb algasendisse
- Tsükkel kordub automaatselt kuni programmi lõpuni
See tagab pideva tootmisvoo minimaalse käsitöö vajadusega.
Peamised eelised
- Automaatne lõikesüsteem korduvateks töötsükliteks
- Suur lõikevõime kuni Ø 440 mm
- Täpne ja stabiilne nurklõikus (0°–60°)
- Ujuv etteandekruustang vähendab materjali kinnikiilumise riski
- Reguleeritav saelindi kiirus (20–120 m/min)
- Automaatne lõikesurve juhtimine materjali järgi
- Kõrge lõiketäpsus tänu kolmesuunalisele karbiidjuhikule
- Sobib intensiivseks tööstuslikuks seeriatootmiseks
Juhtimine ja funktsioonid
Masinat juhitakse esipaneelilt, kus on selge ja valgustatud digitaalne juhtsüsteem. Kõik tööparameetrid on lihtsalt seadistatavad ja jälgitavad.
Standardfunktsioonid:
- Digitaalne nurgaindikaator
- Saelindi kiiruse kuvamine ja reguleerimine (sagedusmuunduriga)
- Lõikepikkuse ja koguse programmeerimine
- Automaatne etteandesüsteem kuni 600 mm sammuga
- Eelseadistatud saeraami ja kruustangide positsioonid
- Automaatne materjalitüübi järgi kohanduv lõikesurve
Lisavarustus

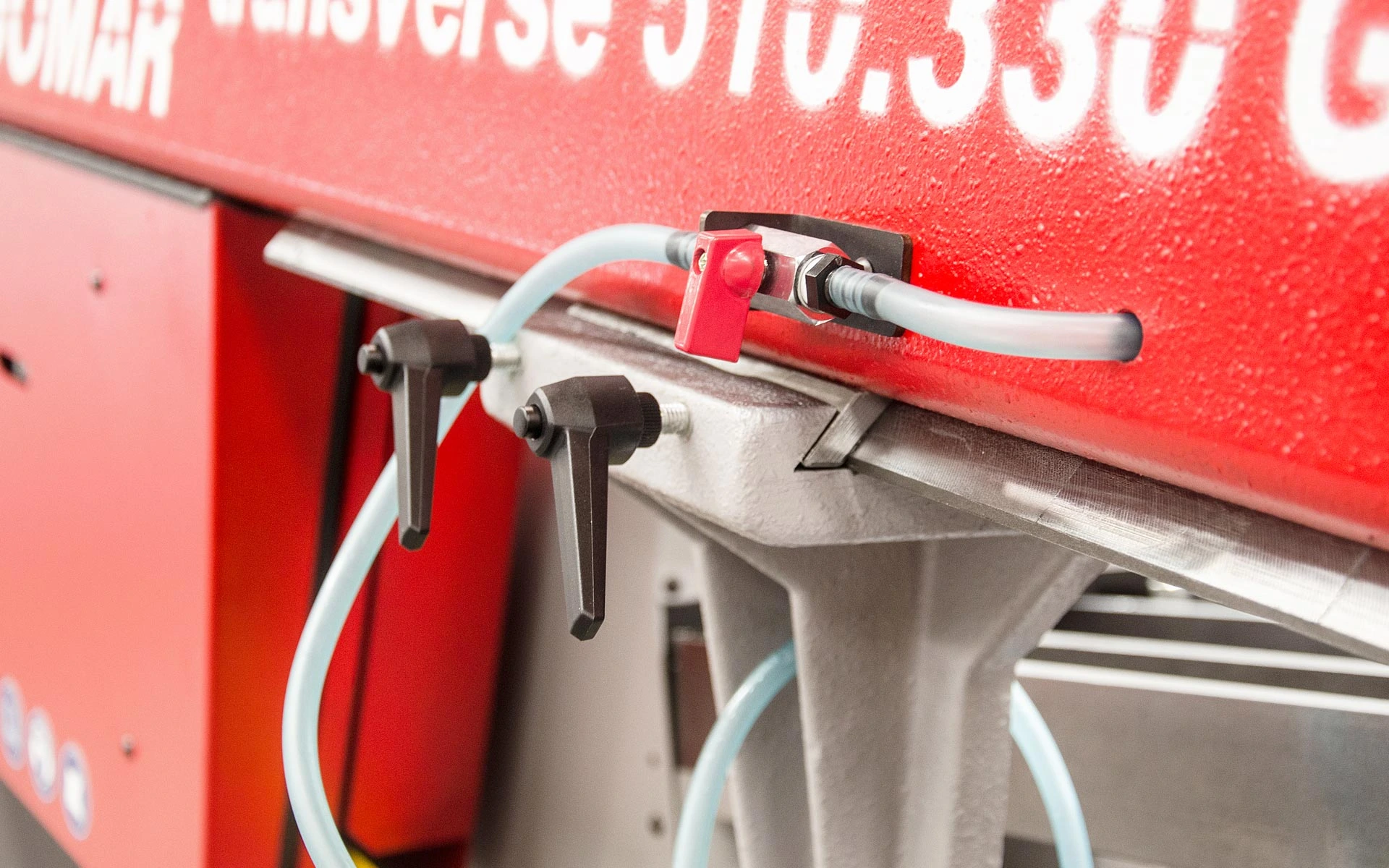

- Mikropritsesüsteem (õliudu jahutus ja määrimine)
- Hüdrauliline kimbuklamber (lisakinnitus ebastabiilsele materjalile)
- Laser lõikejoone näidik täpseks positsioneerimiseks
- Saelindi pingutusindikaator (reaalajas kontroll)
- Kruustangide surve reguleerimine
- Laastueemaldussüsteem (integreeritud või välise ühendusega)
- LED töövalgustus reguleeritaval käsivarrel
- Rullteed ja materjali käsitlemise süsteemid (X/XP süsteem)
- Täiendavad mõõtesüsteemid ja automaatne positsioneerimine
Transverse 610.440 GANC sobiv rullrada:
Lintsaemasina rullrada materjalile, pikkuse mõõtmise süsteemiga System-X
Uus X/XP rullrada pakub enneolematut paindlikkust materjalikäitluse kohandamisel vastavalt individuaalsetele vajadustele ja tingimustele. Kandevõime ja automatiseerimise taset saab vabalt reguleerida ja vajadusel ka hiljem muuta.
Lintsaemasina lisad
Lintsae tööala valgustus
LED-lamp töökoha valgustamiseks, reguleeritav ja paigaldatud painduvale käele.
Tenzomat
Täpsust mõõteriist saelindi pinge kontrollimiseks, kui paigaldatakse uus lint.
Püstol lintsaemasina puhastamiseks
Tööriist masina kiireks ja lihtsaks puhastamiseks laastudest ja servadest.
Lintsae Mikropritsesüsteem
Torude ja profiilide ideaalseteks lõigeteks kannab mikropritseseade õhukese määrdeainekihi saelindi hammaste tippudele ja külgedele.
Lintsae Jahutus süsteem
Täiendav jahutusvarustus on mõeldud ekstra laiate materjalide jahutamiseks ja kõikjal, kus tavaline jahutus ei ole piisav.
Saelindi pinge indikaator
Saelindi pinge indikaator tagab lindi pinge pideva kontrolli isegi masina töötamise ajal.
Lintsae Laser
Laserseade kannab täpselt saelindi telje joone materjalile üle. Laserjoondaja võimaldab märgitud materjali täpset joondamist.
Hüdrauliline kimpude kinnitusseade
Seade materjalide kihtide ja kimpude kinnitamiseks täiendava vertikaalse kinnitusseadme abil.
Kuidas valida sobiv lintsaag?
Õige lintsae valik sõltub eelkõige sinu tootmisvajadusest, materjalist ja lõikemahtudest. Oluline on hinnata, kas vajad poolautomaatset või automaatset lahendust, millised on lõikenurgad (sirge või kaldlõige) ning kui suured on töödeldavad detailid. Samuti mängivad rolli tootmiskiirus, operaatori kaasatus ja võimalik automatiseerimise vajadus.
Kui sa ei ole kindel, milline lintsaag sobib sinu ettevõttele, soovitame tutvuda meie juhendiga:
👉 (vaata juhendit )✅ JUHEND KUIDAS VALIDA LINTSAAG METALLI LÕIKAMISEKS?
Levinumad vead lintsae valimisel
Bomatex kogemuse põhjal tehakse lintsae valikul sageli järgmisi vigu:
- Valitakse liiga nõrk või liiga võimas masin tegeliku vajaduse suhtes
- Ei arvestata tuleviku tootmismahtude kasvuga
- Ignoreeritakse materjali eripära (täismaterjal vs profiilid vs torud)
- Ei pöörata tähelepanu lõikenurkade vajadusele
- Keskendutakse ainult hinnale, mitte tootlikkusele ja kogukulule
Vale valik võib tähendada aeglasemat tootmist, suuremat kulumist ja madalamat lõikekvaliteeti.
Bomatex soovitus
Bomatex soovitab valida lintsaemasinat alati terviklahendusena – arvestades nii masinat, saelinti kui ka tööprotsessi.
Eestis on kõige populaarsemaks valikuks kujunenud poolautomaatsed lintsaed, kuna need pakuvad väga head tasakaalu hinna ja tootlikkuse vahel. Need masinad on töökindlad, lihtsasti kasutatavad ning võimaldavad saavutada tulutõhusa tootmise ilma liigse automatiseerimiseta.
Väga oluline: saelindi valik
Sageli alahinnatakse saelindi rolli, kuid tegelikult on see üks kriitilisemaid tegureid lõiketulemuse ja masina töökindluse juures.
⚠️ Valesti valitud saelint võib:
- rikkuda masina komponente
- kahjustada materjali
- anda ebatäpse ja ebaühtlase lõike
Näited:
- Liiga jäme hammastus → ebaühtlane ja “rebitud” lõige
- Liiga peen hammastus → aeglane lõikamine ja ülekuumenemine
Bomatex soovitab alati valida saelint vastavalt materjalile ja lõiketingimustele.
Vaata meie saelindi valikut siit.
Ei ole kindel? Küsi julgelt
Kui sul tekib kahtlus või sa ei ole kindel, milline lintsaag või saelint on sinu jaoks õige valik, võta julgelt ühendust Bomatex spetsialistidega. Aitame leida lahenduse, mis töötab päriselt – mitte ainult paberil.
