Lintsaag Topline 610.450 DGH

Topline 610.450 DGH on võimas poolautomaatne horisontaalne lintsaag, mis võimaldab täpset nurklõikust kuni ±60°. Kahe sambaga lineaarjuhitav konstruktsioon tagab kõrge stabiilsuse ja kiire lõikeprotsessi. Masin sobib intensiivseks tööstuslikuks kasutuseks, kus on vaja suurt võimsust ja täpsust.

Küsi pakkumist

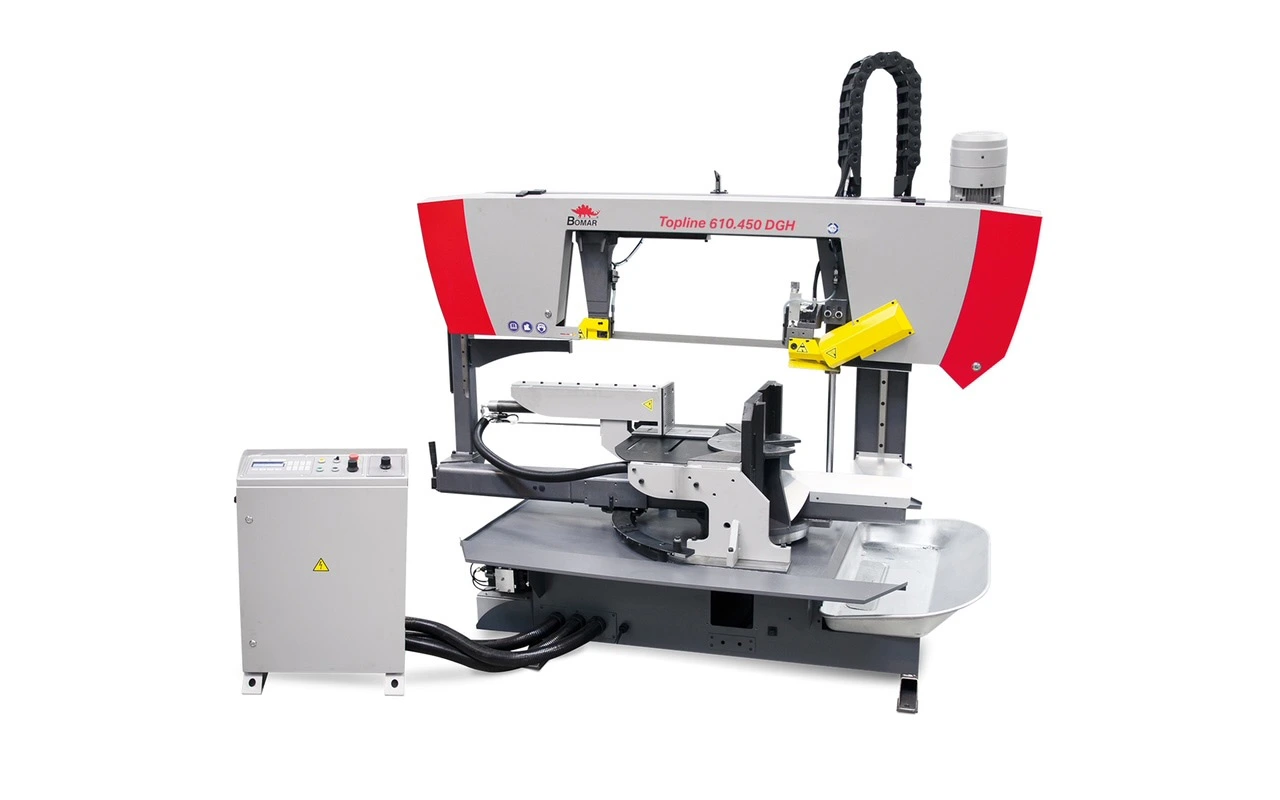

Topline 610.450 DGH on universaalne tööstuslik lintsaag, mis on loodud suuremahuliste terasprofiilide ja täismaterjalide kiireks ja täpseks lõikamiseks.

Topline 610.450 DGH universaalne tööstuslik lintsaag koos materjali rullteega.

Küsi pakkumist

Lõikeparameetrid

Tehnilised andmed

Pikkus:	1697 mm
Laius:	3037 mm
Kõrgus:	2296 mm
Kaal:	1600 kg

Saelindi mõõtmed:

6 220x41x1,3 mm

Töörežiim:	Poolautomaatne
Masina tüüp:	Horisontaalne lintsaag
Lõige:	Nurga lõige
Nurklõigete vahemik:	-60° – 60°
Ajami võimsus:	6,5 kW, 3×400 V/50 Hz
Saelindi kiirus:	20–120 m/min
Saelindi mõõtmed:	6 220x41x1,3 mm
Materjali laadimiskõrgus:	800 mm
Lühim võimalik jääkdetail:	80 mm

Lintsae Topline 510.350 DGH kirjeldus

Topline 610.450 DGH on universaalne tööstuslik lintsaag, mis on loodud suuremahuliste terasprofiilide ja täismaterjalide kiireks ja täpseks lõikamiseks. Kahe sambaga konstruktsioon koos eelpingestatud lineaarjuhikutega tagab null-lõtkuga liikumise ning väga kõrge lõiketäpsuse ka raskete detailide puhul.

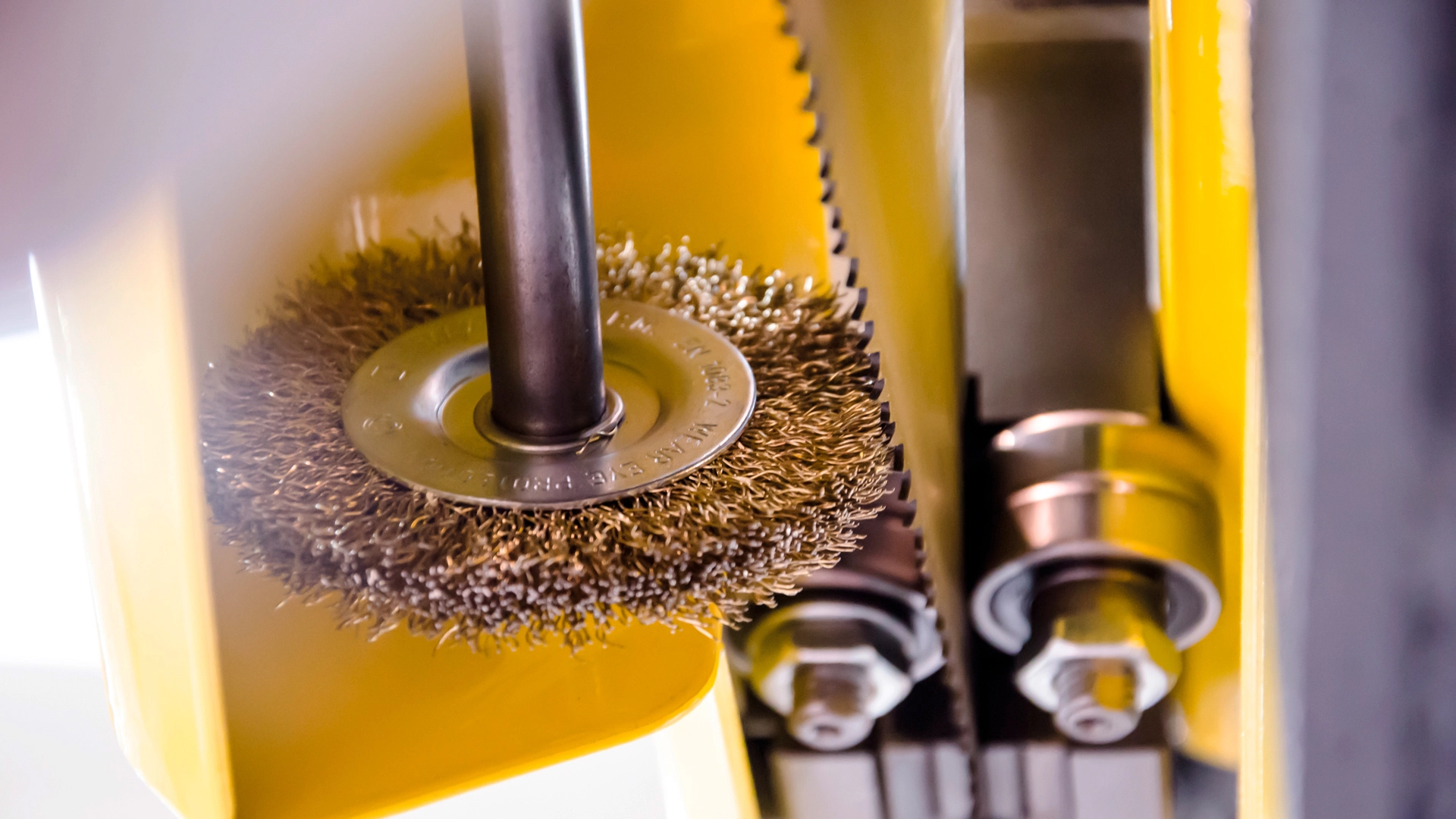

Masina 34 mm saelint koos kolmesuunalise karbiidjuhikuga tagab stabiilse lõike ja pikema tööea. Sünkroonselt töötav laastuhari eemaldab lõikejäägid, hoides tööpiirkonna puhtana ja parandades lõike kvaliteeti.

Saeraam pöörleb mõlemale poole kuni 60°, mis võimaldab paindlikku nurklõikust ilma materjali ümberpaigutamiseta. Hüdrauliline täiskäiguline kruustang fikseerib materjali nii enne kui pärast lõikejoont, tagades maksimaalse stabiilsuse.

Tööpõhimõte

Masin töötab poolautomaatse tsüklina:

Operaator seadistab lõikenurga ja lõikeparameetrid
Materjal asetatakse kruustangide vahele
Hüdrauliline kruustang fikseerib detaili
Saelint käivitub automaatselt
Saeraam teostab kontrollitud lõike
Lõike lõppedes liigub saeraam üles
Kruustang avaneb automaatselt
Tsükkel kordub ühe nupuvajutusega

Peamised eelised

Kahe sambaga jäik ja stabiilne konstruktsioon
Täpne nurklõikus ±60° mõlemas suunas.
Kiire ja täpne lõikamine täismaterjalidel
Hüdrauliline täiskäiguline kruustang
Reguleeritav saelindi kiirus (20–120 m/min)
Kolmepoolne karbiidjuhik stabiilseks lõikeks
Sünkroonne laastuhari puhtaks tööalaks
Väga hea tootlikkus ja pikk tööiga
Sobib pidevaks tööstuslikuks kasutuseks

Juhtimine ja funktsioonid

Masinat juhitakse vabalt positsioneeritavalt juhtpaneelilt, mis tagab mugava tööasendi.

Standardfunktsioonid:

Sagedusmuunduriga reguleeritav saelindi kiirus
Digitaalne nurgaindikaator
Automaatne töötsükkel ühe nupuga
Hüdrauliline lõikesurve ja langetuse kontroll
Täiskäiguline kruustang (ees ja taga kinnitus)
Pidevalt reguleeritav lõikesurve vastavalt materjalile

Lisavarustus

Mikropihustussüsteem (saelindi jahutus ja määrimine)
Laser Liner (täpne lõikejoone näitamine)
Saelindi pinguse indikaator
LED / halogeen töövalgustus reguleeritaval käsivarrel
Laastupuhastuspüstol
Digitaalne nurgaindikaator
Materjalistopper täpseks lõikepikkuseks

Lintsae Topline 610.450 DGH sobiv rullrada:

Lintsaemasina rullrada materjalile, pikkuse mõõtmise süsteemiga System-X

Uus X/XP rullrada pakub enneolematut paindlikkust materjalikäitluse kohandamisel vastavalt individuaalsetele vajadustele ja tingimustele. Kandevõime ja automatiseerimise taset saab vabalt reguleerida ja vajadusel ka hiljem muuta.

Vaata lähemalt >

Lintsaemasina lisad

Lintsae tööala valgustus

LED-lamp töökoha valgustamiseks, reguleeritav ja paigaldatud painduvale käele.

Tenzomat

Täpsust mõõteriist saelindi pinge kontrollimiseks, kui paigaldatakse uus lint.

Püstol lintsaemasina puhastamiseks

Tööriist masina kiireks ja lihtsaks puhastamiseks laastudest ja servadest.

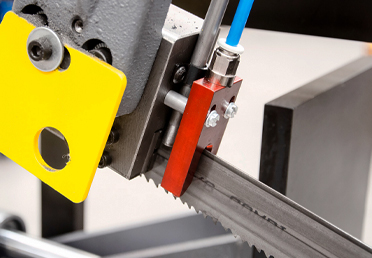

Lintsae Mikropritsesüsteem

Torude ja profiilide ideaalseteks lõigeteks kannab mikropritseseade õhukese määrdeainekihi saelindi hammaste tippudele ja külgedele.

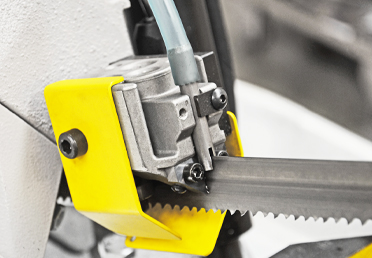

Lintsae Jahutus süsteem

Täiendav jahutusvarustus on mõeldud ekstra laiate materjalide jahutamiseks ja kõikjal, kus tavaline jahutus ei ole piisav.

Saelindi pinge indikaator

Saelindi pinge indikaator tagab lindi pinge pideva kontrolli isegi masina töötamise ajal.

Lintsae Laser

Laserseade kannab täpselt saelindi telje joone materjalile üle. Laserjoondaja võimaldab märgitud materjali täpset joondamist.

Allasöötmise kiiruse näit

Võimaldab masina raami langemiskiiruse lihtsat ja täpset lugemist lõike sisse.

Kuidas valida sobiv lintsaag?

Õige lintsae valik sõltub eelkõige sinu tootmisvajadusest, materjalist ja lõikemahtudest. Oluline on hinnata, kas vajad poolautomaatset või automaatset lahendust, millised on lõikenurgad (sirge või kaldlõige) ning kui suured on töödeldavad detailid. Samuti mängivad rolli tootmiskiirus, operaatori kaasatus ja võimalik automatiseerimise vajadus.

Kui sa ei ole kindel, milline lintsaag sobib sinu ettevõttele, soovitame tutvuda meie juhendiga:
👉 (vaata juhendit )✅ JUHEND KUIDAS VALIDA LINTSAAG METALLI LÕIKAMISEKS?

Levinumad vead lintsae valimisel

Bomatex kogemuse põhjal tehakse lintsae valikul sageli järgmisi vigu:

Valitakse liiga nõrk või liiga võimas masin tegeliku vajaduse suhtes
Ei arvestata tuleviku tootmismahtude kasvuga
Ignoreeritakse materjali eripära (täismaterjal vs profiilid vs torud)
Ei pöörata tähelepanu lõikenurkade vajadusele
Keskendutakse ainult hinnale, mitte tootlikkusele ja kogukulule

Vale valik võib tähendada aeglasemat tootmist, suuremat kulumist ja madalamat lõikekvaliteeti.

Bomatex soovitus

Bomatex soovitab valida lintsaemasinat alati terviklahendusena – arvestades nii masinat, saelinti kui ka tööprotsessi.

Eestis on kõige populaarsemaks valikuks kujunenud poolautomaatsed lintsaed, kuna need pakuvad väga head tasakaalu hinna ja tootlikkuse vahel. Need masinad on töökindlad, lihtsasti kasutatavad ning võimaldavad saavutada tulutõhusa tootmise ilma liigse automatiseerimiseta.

Väga oluline: saelindi valik

Sageli alahinnatakse saelindi rolli, kuid tegelikult on see üks kriitilisemaid tegureid lõiketulemuse ja masina töökindluse juures.

⚠️ Valesti valitud saelint võib:

rikkuda masina komponente
kahjustada materjali
anda ebatäpse ja ebaühtlase lõike

Näited:

Liiga jäme hammastus → ebaühtlane ja “rebitud” lõige
Liiga peen hammastus → aeglane lõikamine ja ülekuumenemine

Bomatex soovitab alati valida saelint vastavalt materjalile ja lõiketingimustele.

Vaata meie saelindi valikut siit.

Ei ole kindel? Küsi julgelt

Kui sul tekib kahtlus või sa ei ole kindel, milline lintsaag või saelint on sinu jaoks õige valik, võta julgelt ühendust Bomatex spetsialistidega. Aitame leida lahenduse, mis töötab päriselt – mitte ainult paberil.
