Lintsaag Topline 510.350 DGH
Topline 510.350 DGH on poolautomaatne kahe sambaga horisontaalne lintsaag, mis võimaldab täpseid nurklõikeid kuni ±60°. Kompaktne, kuid võimas konstruktsioon tagab stabiilse ja kiire lõikeprotsessi. Sobib ideaalselt keskmise suurusega profiilide ja täismaterjali tootmiseks.
Lõikeparameetrid
 |  |  |  |  |
| 0° | 350 | 510×350 | – | 350×350 |
| 45°R | 360 | 370×350 | – | 350×350 |
| 60°R | 250 | 350×250 | – | 250×250 |
| 45°L | 350 | 370×350 | – | 350×350 |
| 60°L | 250 | 350×250 | – | 250×250 |
Tehnilised andmed
| Pikkus: | 1435 mm |
| Laius: | 2358 mm |
| Kõrgus: | 2002 mm |
| Kaal: | 1050 kg |
| Saelindi mõõtmed: | 4 915x34x1,1 mm |
| Töörežiim: | Poolautomaatne |
| Masina tüüp: | Horisontaalne lintsaag |
| Lõige: | Nurga lõige |
| Nurklõigete vahemik: | -60° – 60° |
| Ajami võimsus: | 5,2 kW, 3×400 V/50 Hz |
| Saelindi kiirus: | 20–120 m/min |
| Saelindi mõõtmed: | 4915x34x1,1 mm |
| Materjali laadimiskõrgus: | 778 mm |
| Lühim võimalik jääkdetail: | 60 mm |
Lintsae Topline 510.350 DGH kirjeldus

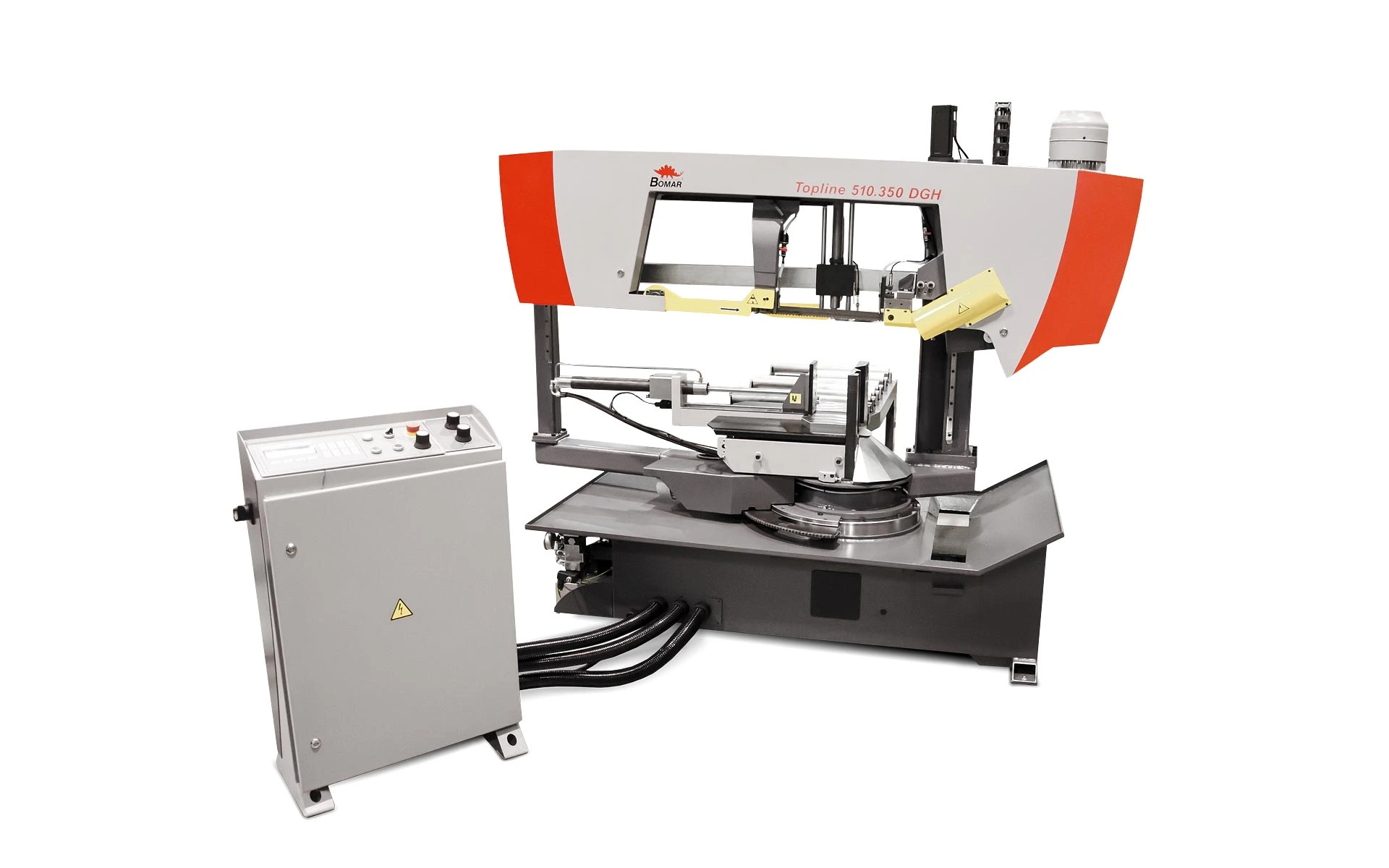

Topline 510.350 DGH on universaalne tööstuslik lintsaag, mis ühendab kõrge lõiketäpsuse ja hea tootlikkuse kompaktsemas klassis. Kahe sambaga konstruktsioon koos eelpingestatud lineaarjuhikutega tagab null-lõtkuga liikumise ning väga stabiilse lõikeprotsessi ka intensiivsel kasutamisel.
Saekäsi liigub täpselt juhitud süsteemil ning 34 mm saelint koos kolmesuunalise karbiidjuhikuga tagab puhta ja ühtlase lõike. Sünkroonne laastuhari eemaldab lõikejäätmed, hoides tööala puhtana ja parandades lõike kvaliteeti.
Masin võimaldab nurklõikeid mõlemas suunas kuni 60°, mis teeb selle paindlikuks erinevate tootmisvajaduste jaoks. Hüdrauliline täiskäiguline kruustang fikseerib materjali kindlalt nii enne kui pärast lõiget.
Tööpõhimõte
Masin töötab poolautomaatse tsüklina:
Masin töötab poolautomaatse tsüklina:
- Operaator seadistab lõikenurga ja lõikeparameetrid
- Materjal asetatakse kruustangide vahele
- Hüdrauliline kruustang fikseerib detaili
- Saelint käivitub automaatselt
- Saekäsi teostab kontrollitud lõike
- Lõike lõppedes liigub saekäsi üles
- Kruustang avaneb
- Tsükkel kordub ühe nupuvajutusega
Peamised eelised
- Kahe sambaga jäik ja stabiilne konstruktsioon
- Täpne nurklõikus ±60°
- Kompaktsem lahendus keskmise tootmise jaoks
- Hüdrauliline täiskäiguline kruustang
- Reguleeritav saelindi kiirus (20–120 m/min)
- Kolmepoolne karbiidjuhik täpseks lõikeks
- Sünkroonne laastuhari puhtaks tööks
- Väiksem ruumivajadus võrreldes suuremate mudelitega
- Sobib seeriatootmiseks ja töökoja kasutuseks
Juhtimine ja funktsioonid
Masinat juhitakse vabalt positsioneeritavalt juhtpaneelilt, mis tagab mugava ja ergonoomilise kasutamise.
Standardfunktsioonid:
- Sagedusmuunduriga reguleeritav saelindi kiirus
- Digitaalne nurgaindikaator
- Automaatne poolautomaatne töötsükkel
- Hüdrauliline lõikesurve kontroll
- Täiskäiguline kruustang (ees ja taga kinnitus)
- Pidevalt reguleeritav saekäe langetus
Lisavarustus
- Lisavarustus
- Mikropihustussüsteem (saelindi jahutus ja määrimine)
- Laser Liner (täpne lõikejoone näitamine)
- Saelindi pinguse indikaator
- LED / halogeen töövalgustus reguleeritaval käsivarrel
- Laastupuhastuspüstol
- Digitaalne nurgaindikaator
- Materjalistopper täpseks lõikepikkuseks
Lintsae Topline 510.350 DGH sobiv rullrada:
Lintsaemasina rullrada materjalile, pikkuse mõõtmise süsteemiga System-X
Uus X/XP rullrada pakub enneolematut paindlikkust materjalikäitluse kohandamisel vastavalt individuaalsetele vajadustele ja tingimustele. Kandevõime ja automatiseerimise taset saab vabalt reguleerida ja vajadusel ka hiljem muuta.
Lintsaemasina lisad
Lintsae tööala valgustus
LED-lamp töökoha valgustamiseks, reguleeritav ja paigaldatud painduvale käele.
Tenzomat
Täpsust mõõteriist saelindi pinge kontrollimiseks, kui paigaldatakse uus lint.
Püstol lintsaemasina puhastamiseks
Tööriist masina kiireks ja lihtsaks puhastamiseks laastudest ja servadest.
Lintsae Mikropritsesüsteem
Torude ja profiilide ideaalseteks lõigeteks kannab mikropritseseade õhukese määrdeainekihi saelindi hammaste tippudele ja külgedele.
Lintsae Jahutus süsteem
Täiendav jahutusvarustus on mõeldud ekstra laiate materjalide jahutamiseks ja kõikjal, kus tavaline jahutus ei ole piisav.
Saelindi pinge indikaator
Saelindi pinge indikaator tagab lindi pinge pideva kontrolli isegi masina töötamise ajal.
Lintsae Laser
Laserseade kannab täpselt saelindi telje joone materjalile üle. Laserjoondaja võimaldab märgitud materjali täpset joondamist.
Allasöötmise kiiruse näit
Võimaldab masina raami langemiskiiruse lihtsat ja täpset lugemist lõike sisse.
Kuidas valida sobiv lintsaag?
Õige lintsae valik sõltub eelkõige sinu tootmisvajadusest, materjalist ja lõikemahtudest. Oluline on hinnata, kas vajad poolautomaatset või automaatset lahendust, millised on lõikenurgad (sirge või kaldlõige) ning kui suured on töödeldavad detailid. Samuti mängivad rolli tootmiskiirus, operaatori kaasatus ja võimalik automatiseerimise vajadus.
Kui sa ei ole kindel, milline lintsaag sobib sinu ettevõttele, soovitame tutvuda meie juhendiga:
👉 (vaata juhendit )✅ JUHEND KUIDAS VALIDA LINTSAAG METALLI LÕIKAMISEKS?
Levinumad vead lintsae valimisel
Bomatex kogemuse põhjal tehakse lintsae valikul sageli järgmisi vigu:
- Valitakse liiga nõrk või liiga võimas masin tegeliku vajaduse suhtes
- Ei arvestata tuleviku tootmismahtude kasvuga
- Ignoreeritakse materjali eripära (täismaterjal vs profiilid vs torud)
- Ei pöörata tähelepanu lõikenurkade vajadusele
- Keskendutakse ainult hinnale, mitte tootlikkusele ja kogukulule
Vale valik võib tähendada aeglasemat tootmist, suuremat kulumist ja madalamat lõikekvaliteeti.
Bomatex soovitus
Bomatex soovitab valida lintsaemasinat alati terviklahendusena – arvestades nii masinat, saelinti kui ka tööprotsessi.
Eestis on kõige populaarsemaks valikuks kujunenud poolautomaatsed lintsaed, kuna need pakuvad väga head tasakaalu hinna ja tootlikkuse vahel. Need masinad on töökindlad, lihtsasti kasutatavad ning võimaldavad saavutada tulutõhusa tootmise ilma liigse automatiseerimiseta.
Väga oluline: saelindi valik
Sageli alahinnatakse saelindi rolli, kuid tegelikult on see üks kriitilisemaid tegureid lõiketulemuse ja masina töökindluse juures.
⚠️ Valesti valitud saelint võib:
- rikkuda masina komponente
- kahjustada materjali
- anda ebatäpse ja ebaühtlase lõike
Näited:
- Liiga jäme hammastus → ebaühtlane ja “rebitud” lõige
- Liiga peen hammastus → aeglane lõikamine ja ülekuumenemine
Bomatex soovitab alati valida saelint vastavalt materjalile ja lõiketingimustele.
Vaata meie saelindi valikut siit.
Ei ole kindel? Küsi julgelt
Kui sul tekib kahtlus või sa ei ole kindel, milline lintsaag või saelint on sinu jaoks õige valik, võta julgelt ühendust Bomatex spetsialistidega. Aitame leida lahenduse, mis töötab päriselt – mitte ainult paberil.
