Lintsaag Construction 820.450 DGS

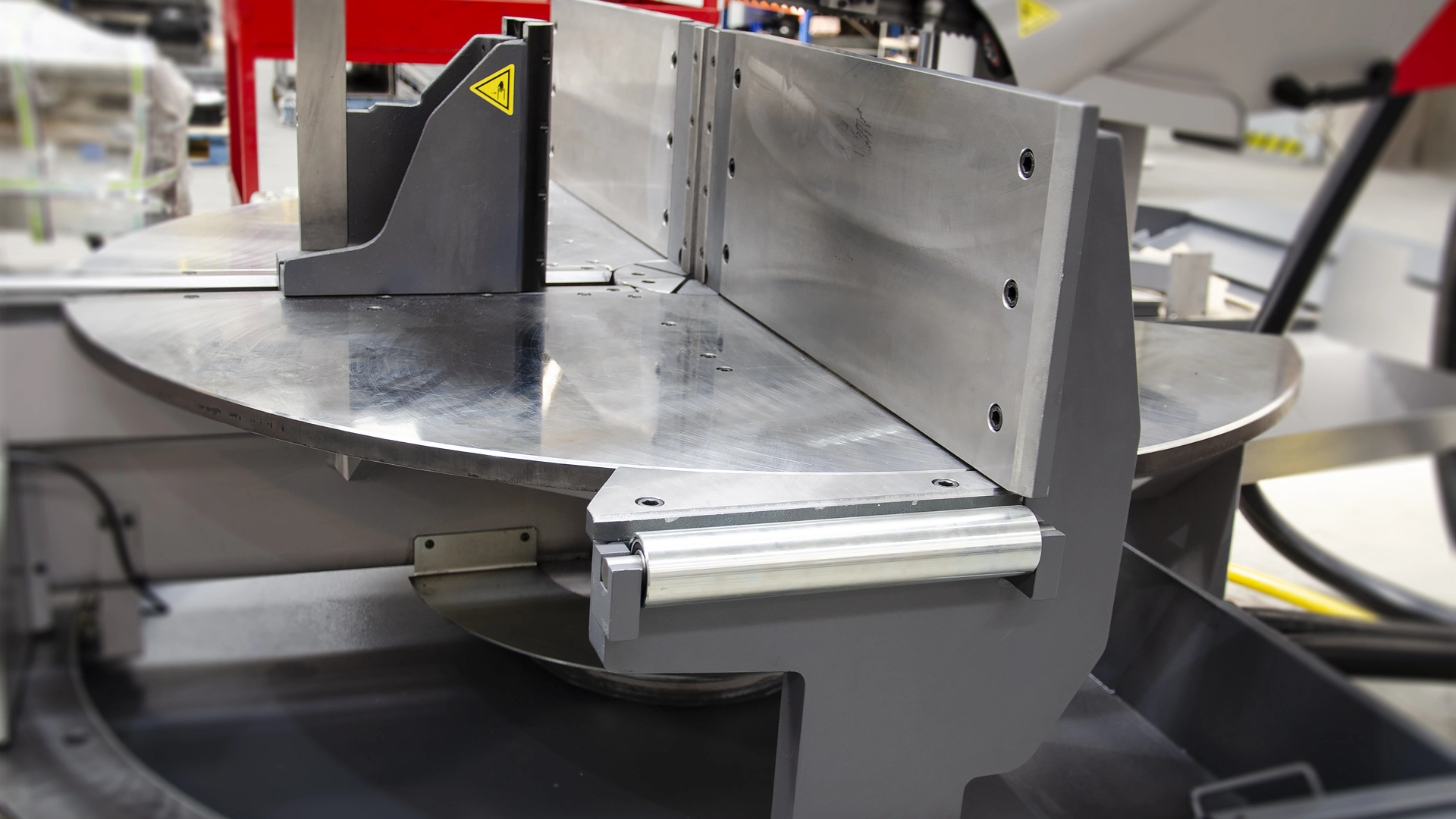

Construction 820.450 DGS on rasketööstus kahe samba konstruktsiooniga poolautomaatne lintsaag, mis on mõeldud suurte teraskonstruktsioonide ja profiilide täpseks nurklõikamiseks kuni 60°. Masin tagab väga stabiilse ja vibratsioonivaba lõike tänu massiivsele polümeerbetoonist konstruktsioonile. See on ideaalne tööstuslikeks rakendusteks, kus on vaja suurt lõikejõudlust ja täpsust.
Lõikeparameetrid
 |  |  |  |  |  |
| 0° | 450 | 820×450 | 450 | 400 | 400 |
| 45°R | 450 | 560×450 | 450 | ||
| 45°L | 450 | 560×450 | 360 | ||
| 60°R | 360 | 360×450 | 360 | ||
| 60°L | 360 | 360×450 | 360 |
Tehnilised andmed
| Pikkus: | 3750 mm |
| Laius: | 1600 mm |
| Kõrgus: | 2487 mm |
| Kaal: | 2800 kg |
| Saelindi mõõtmed: | 6470 × 41 × 1,3 mm |
| Töörežiim: | Poolautomaatne |
| Masina tüüp: | Horisontaalne lintsaag |
| Lõige: | Nurga lõige |
| Nurklõigete vahemik: | -60° – 60° |
| Ajami võimsus: | 4 kW, 3 × 400 V / 50 Hz |
| Saelindi kiirus: | 20–120 m/min |
| Saelindi mõõtmed: | 6470 × 41 × 1,3 mm |
| Materjali laadimiskõrgus: | 776 mm |
| Lühim võimalik jääkdetail: | 30 mm |
| Väikseim saagimisdiameeter: | Ø 10 mm läbimõõduga |
Lintsae Construction 820.450 DGS kirjeldus
Construction 820.450 DGS on professionaalne kahe sambaga hüdrauliline lintsaag, mis on loodud suuremõõduliste terasprofiilide, talade ja konstruktsioonide lõikamiseks. Masin võimaldab nurklõikeid vahemikus -60° kuni +60°, pakkudes maksimaalset paindlikkust keerukate konstruktsioonide töötlemisel.
Seadme peamine tugevus on selle massiivne vibratsioonisummutav konstruktsioon – saeraam, sambad ja alus on täidetud polümeerbetooni seguga, mis tagab erakordselt stabiilse lõikeprotsessi. Lisaks liigub saeraam pretsessioonlaagritel mõlemalt poolt, mis suurendab täpsust ja vähendab kulumist.

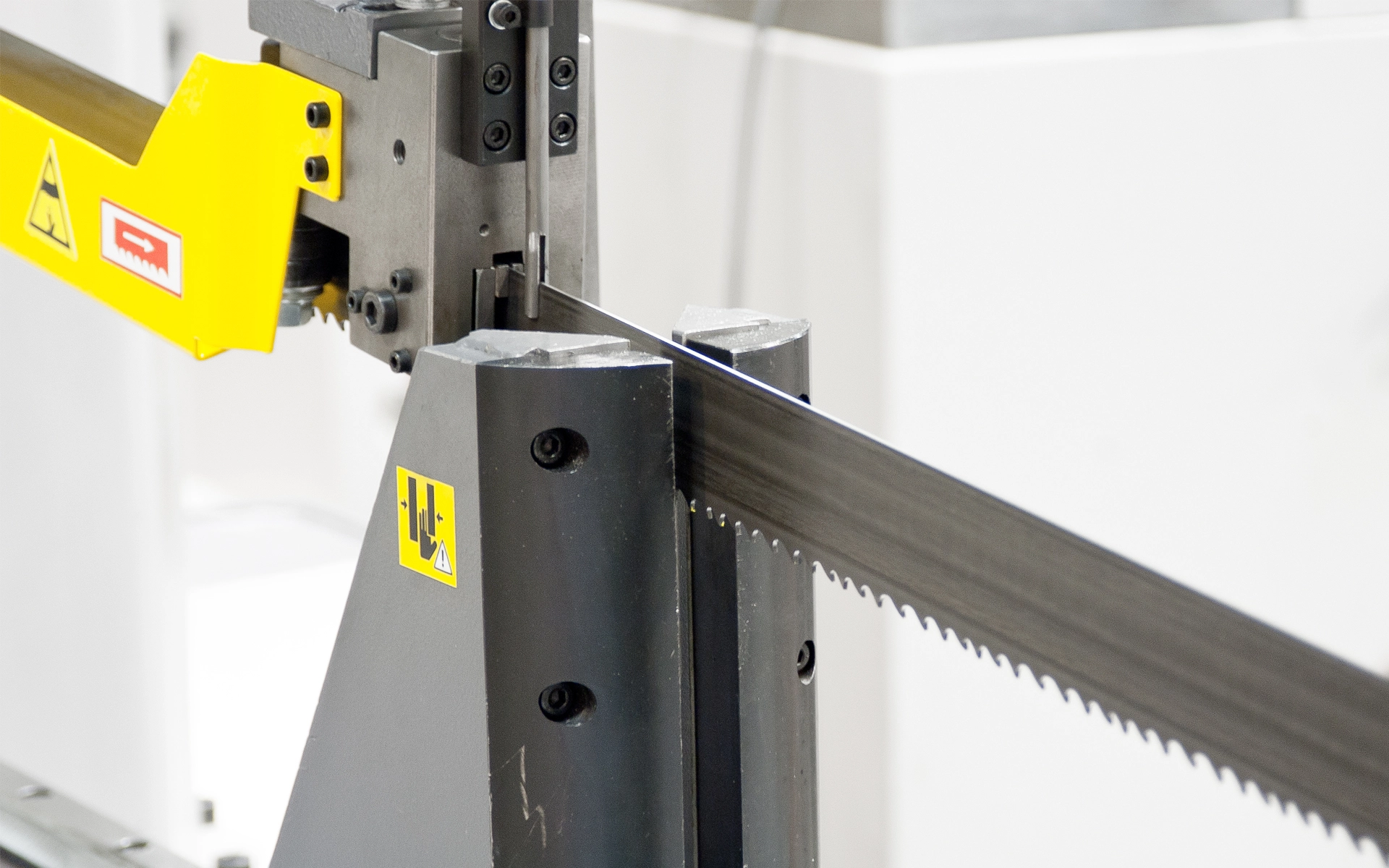

41 mm laiune saelint koos 6° kaldenurgaga on optimeeritud just profiilmaterjalide lõikamiseks, tagades sujuva ja kiire materjalieralduse.
Tööpõhimõte
Masin töötab poolautomaatse tsüklina:
- Operaator seab lõikenurga ja lõikeparameetrid
- Materjal asetatakse tööalale
- Hüdrauliline täiskäiguline kruustang fikseerib detaili
- Liikuv juhik (guiding cube) positsioneerib materjali
- Saelint käivitub ja saekäsi teostab kontrollitud lõike
- Lõike lõppedes naaseb saekäsi algasendisse
- Kruustang avaneb ja tsükkel kordub
See tagab pideva ja stabiilse tootmisvoo ka suurte detailide puhul.
Peamised eelised
- Kahekolonniline ülimalt stabiilne konstruktsioon
- Polümeerbetoonist vibratsioonisummutav raam
- Suur lõikevõime kuni 450 mm
- Täpne nurklõikus -60° kuni +60°
- Automaatne lõikesurve juhtimine materjali järgi
- 41 mm saelint suurte profiilide jaoks
- Täisautomaatne hüdrauliline kruustang
- Väga hea täpsus ka raskete konstruktsioonide lõikamisel
- Sobib tööstuslikuks pidevaks kasutuseks
Juhtimine ja funktsioonid

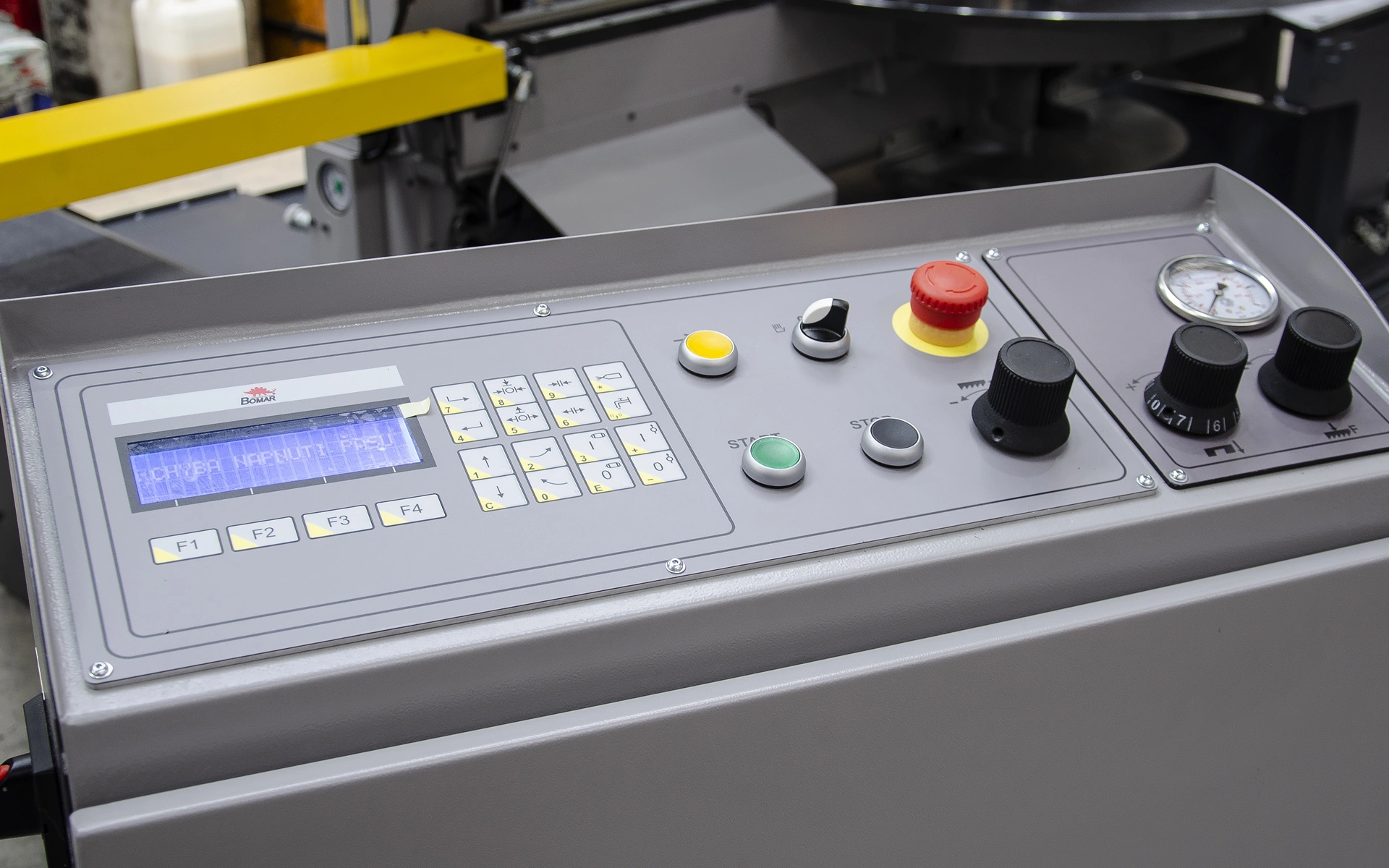

Lintsaagi juhitakse liikuvast juhtpaneelist, millel on neljarealine valgustatud ekraan.
Standardfunktsioonid:
- Digitaalne nurgaindikaator automaatse positsioneerimisega
- Saelindi kiiruse kuvamine ja reguleerimine (sagedusmuundur)
- Automaatne lõikesurve ja langetuse kontroll
- Programmeeritavad lõikepositsioonid
- Liikuv juhik (guiding cube) automaatne seadistus
- Hüdrauliline täiskäiguline kruustang
- Automaatne etteandesüsteemi ja lõike tsükkel
Lisavarustus
- Lisavarustus
- Mikropihustussüsteem (saelindi jahutus ja määrimine)
- Laserjoonlaud täpseks lõikejoone positsioneerimiseks
- LED töövalgustus reguleeritaval käsivarrel
- Saelindi pinguse mõõteseade (Tenzomat)
- Hüdrauliline saelindi pinguse indikaator
- Laastueemaldus- ja imemissüsteem
- Rullteed ja materjalikäitlussüsteemid (X/XP süsteem)
- Materjali pikkuse mõõtesüsteemid ja stopperid
Construction 820.450 DGS sobiv rullrada:
Lintsaemasina rullrada materjalile, pikkuse mõõtmise süsteemiga System-X
Uus X/XP rullrada pakub enneolematut paindlikkust materjalikäitluse kohandamisel vastavalt individuaalsetele vajadustele ja tingimustele. Kandevõime ja automatiseerimise taset saab vabalt reguleerida ja vajadusel ka hiljem muuta.
Lintsaemasina lisad
Lintsae tööala valgustus
LED-lamp töökoha valgustamiseks, reguleeritav ja paigaldatud painduvale käele.
Tenzomat
Täpsust mõõteriist saelindi pinge kontrollimiseks, kui paigaldatakse uus lint.
Püstol lintsaemasina puhastamiseks
Tööriist masina kiireks ja lihtsaks puhastamiseks laastudest ja servadest.
Lintsae Mikropritsesüsteem
Torude ja profiilide ideaalseteks lõigeteks kannab mikropritseseade õhukese määrdeainekihi saelindi hammaste tippudele ja külgedele.
Lintsae Jahutus süsteem
Täiendav jahutusvarustus on mõeldud ekstra laiate materjalide jahutamiseks ja kõikjal, kus tavaline jahutus ei ole piisav.
Saelindi pinge indikaator
Saelindi pinge indikaator tagab lindi pinge pideva kontrolli isegi masina töötamise ajal.
Lintsae Laser
Laserseade kannab täpselt saelindi telje joone materjalile üle. Laserjoondaja võimaldab märgitud materjali täpset joondamist.
Allasöötmise kiiruse näit
Võimaldab masina raami langemiskiiruse lihtsat ja täpset lugemist lõike sisse.
Kuidas valida sobiv lintsaag?
Õige lintsae valik sõltub eelkõige sinu tootmisvajadusest, materjalist ja lõikemahtudest. Oluline on hinnata, kas vajad poolautomaatset või automaatset lahendust, millised on lõikenurgad (sirge või kaldlõige) ning kui suured on töödeldavad detailid. Samuti mängivad rolli tootmiskiirus, operaatori kaasatus ja võimalik automatiseerimise vajadus.
Kui sa ei ole kindel, milline lintsaag sobib sinu ettevõttele, soovitame tutvuda meie juhendiga:
👉 (vaata juhendit )✅ JUHEND KUIDAS VALIDA LINTSAAG METALLI LÕIKAMISEKS?
Levinumad vead lintsae valimisel
Bomatex kogemuse põhjal tehakse lintsae valikul sageli järgmisi vigu:
- Valitakse liiga nõrk või liiga võimas masin tegeliku vajaduse suhtes
- Ei arvestata tuleviku tootmismahtude kasvuga
- Ignoreeritakse materjali eripära (täismaterjal vs profiilid vs torud)
- Ei pöörata tähelepanu lõikenurkade vajadusele
- Keskendutakse ainult hinnale, mitte tootlikkusele ja kogukulule
Vale valik võib tähendada aeglasemat tootmist, suuremat kulumist ja madalamat lõikekvaliteeti.
Bomatex soovitus
Bomatex soovitab valida lintsaemasinat alati terviklahendusena – arvestades nii masinat, saelinti kui ka tööprotsessi.
Eestis on kõige populaarsemaks valikuks kujunenud poolautomaatsed lintsaed, kuna need pakuvad väga head tasakaalu hinna ja tootlikkuse vahel. Need masinad on töökindlad, lihtsasti kasutatavad ning võimaldavad saavutada tulutõhusa tootmise ilma liigse automatiseerimiseta.
Väga oluline: saelindi valik
Sageli alahinnatakse saelindi rolli, kuid tegelikult on see üks kriitilisemaid tegureid lõiketulemuse ja masina töökindluse juures.
⚠️ Valesti valitud saelint võib:
- rikkuda masina komponente
- kahjustada materjali
- anda ebatäpse ja ebaühtlase lõike
Näited:
- Liiga jäme hammastus → ebaühtlane ja “rebitud” lõige
- Liiga peen hammastus → aeglane lõikamine ja ülekuumenemine
Bomatex soovitab alati valida saelint vastavalt materjalile ja lõiketingimustele.
Vaata meie saelindi valikut siit.
Ei ole kindel? Küsi julgelt
Kui sul tekib kahtlus või sa ei ole kindel, milline lintsaag või saelint on sinu jaoks õige valik, võta julgelt ühendust Bomatex spetsialistidega. Aitame leida lahenduse, mis töötab päriselt – mitte ainult paberil.
