Ergonomic 290.258 DGANC – täisautomaatne lintsaag
topeltnurgalõiked, automaatne saekaare ja kruustangide juhtimine, kuni 60 programmi.
 |  |  |  |  |
| 0° | 258 | 325×180 | 250×258 | 258 |
| 45°R | 210 | 215×100 | 180×250 | 195 |
| 60°R | 180 | 235×80 | 145×245 | 165 |
| 45°L | 125 | 135×100 | 115×125 | 125 |
| Pikkus: | 2900 mm |
| Laius: | 1850 mm |
| Kõrgus: | 1650 mm |
| Kaal: | 1500 kg |
| Kaldlõike vahemik: | 0° – 60° |
| Saelindi mõõtmed: | 2 720x27x0,9 mm |
| Töörežiim: | Täisautomaatne |
| Masina tüüp: | Horisontaalne lintsaag |
| Lõige: | Nurklõige |
| Nurklõigete vahemik: | -45 ° – 60 ° |
| Ajami võimsus: | 1,5 kW, 3 x 400 V/50 Hz |
| Saelindi kiirus: | 20 – 120 m/min. |
| Saelindi mõõtmed: | 2 910 x 27 x 0,9 mm |
| Materjali laadimiskõrgus: | 755 mm |
| Lühim võimalik jääkdetail: | 280 mm (0°cutting angle) |
Ergonomic 290.258 DGANC
Ergonomic 290.258 DGANC – automaatne lintsaag täpsete topeltnurgalõigete jaoks

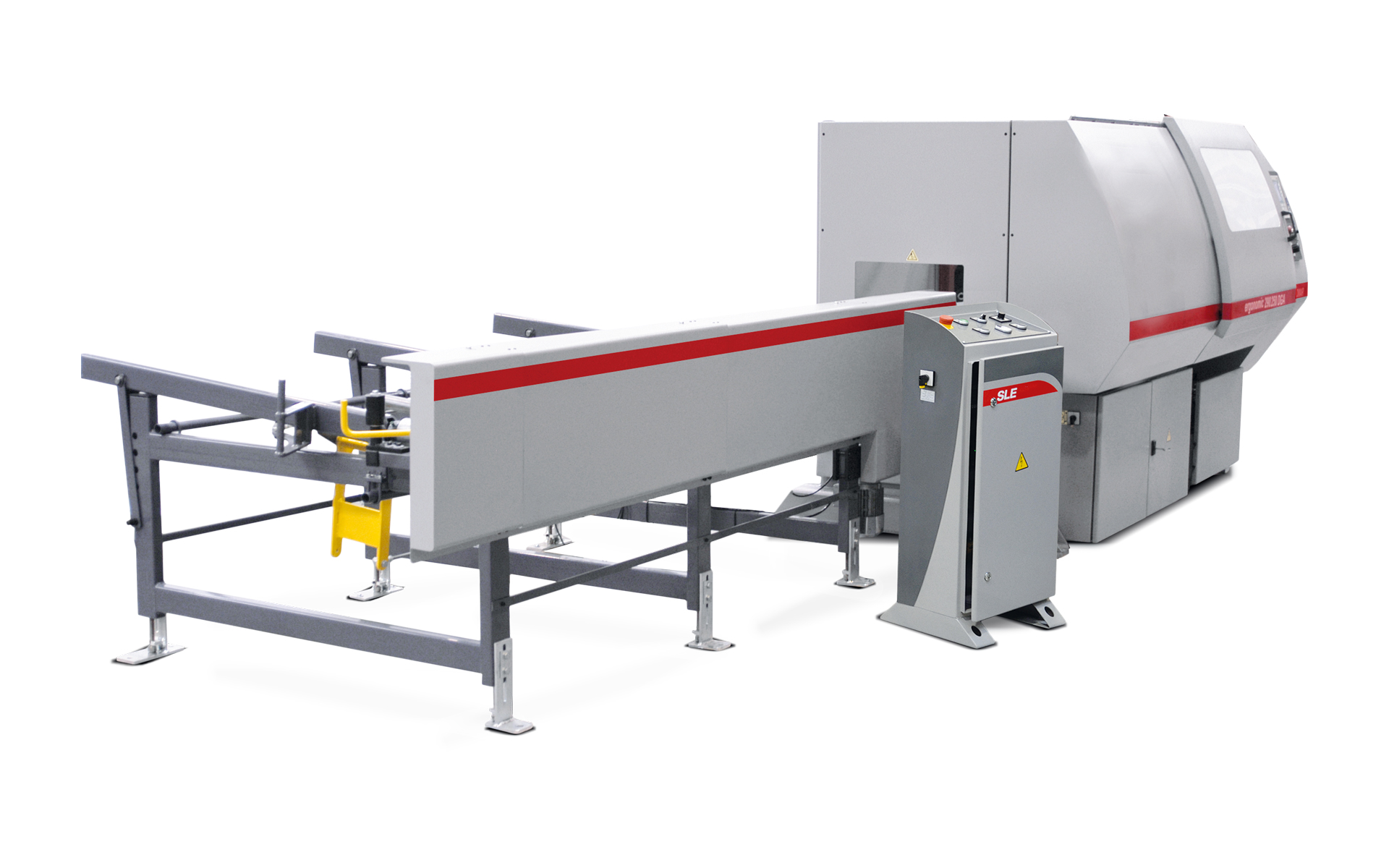

Ergonomic 290.258 DGANC on täisautomaatne universaalne lintsaag, mis ühendab tugeva konstruktsiooni, malmist saekaare, 27 mm kõrguse saelindi ja tipptasemel elektrohüdraulilise juhtimise. Tegemist on suurepärase lahendusega mitmekülgseks ja täpseks tootmiseks, kus vajatakse automaatseid kahepoolseid nurgalõikeid ning võimalust seadistada lõikeprogrammide seeriaid.
Masina funktsioonid:
- Hüdrauliliselt juhitav saekaare laskumine ja materjali kinnitamine
- Materjali etteanne käsitsi
- Lõikeprotsess käivitatakse ühe nupuvajutusega (Start)
- Saekaare asend seadistatakse automaatselt vastavalt lõikenurgale
- Lõikeprogramm sisaldab lõike pikkust, kogust ja mõlema poole nurki
- Kuni 60 programmi saab salvestada
- Kõik funktsioonid on kasutatavad ka manuaalrežiimis

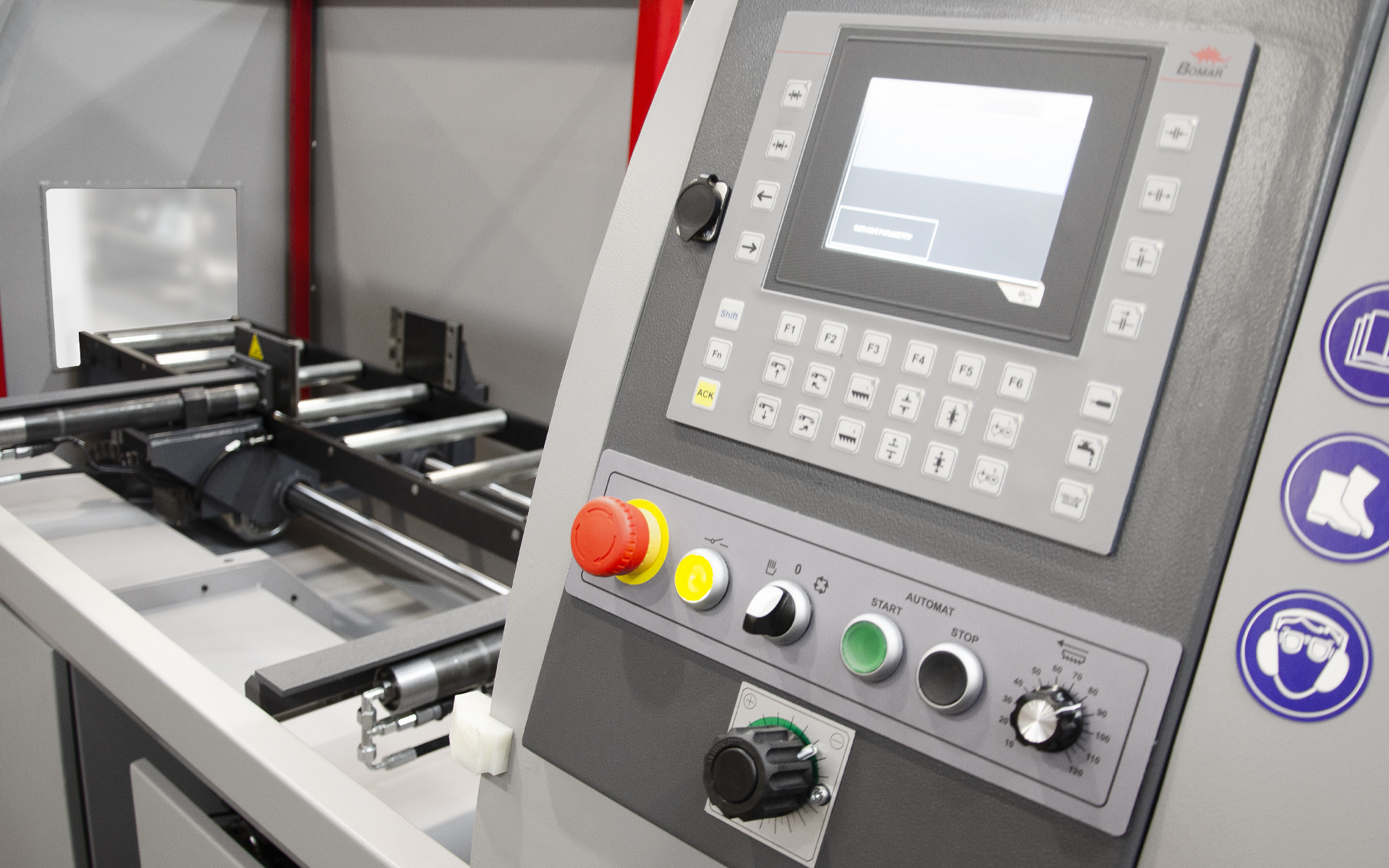

Masinal on suur graafiline juhtpaneel, mis võimaldab lihtsat samm-sammult programmeerimist ning kasutajasõbralikku juhtimist. Lõikenurgad seadistatakse elektromehaaniliselt -45° kuni +60° ja see võtab aega vaid umbes 3 sekundit.

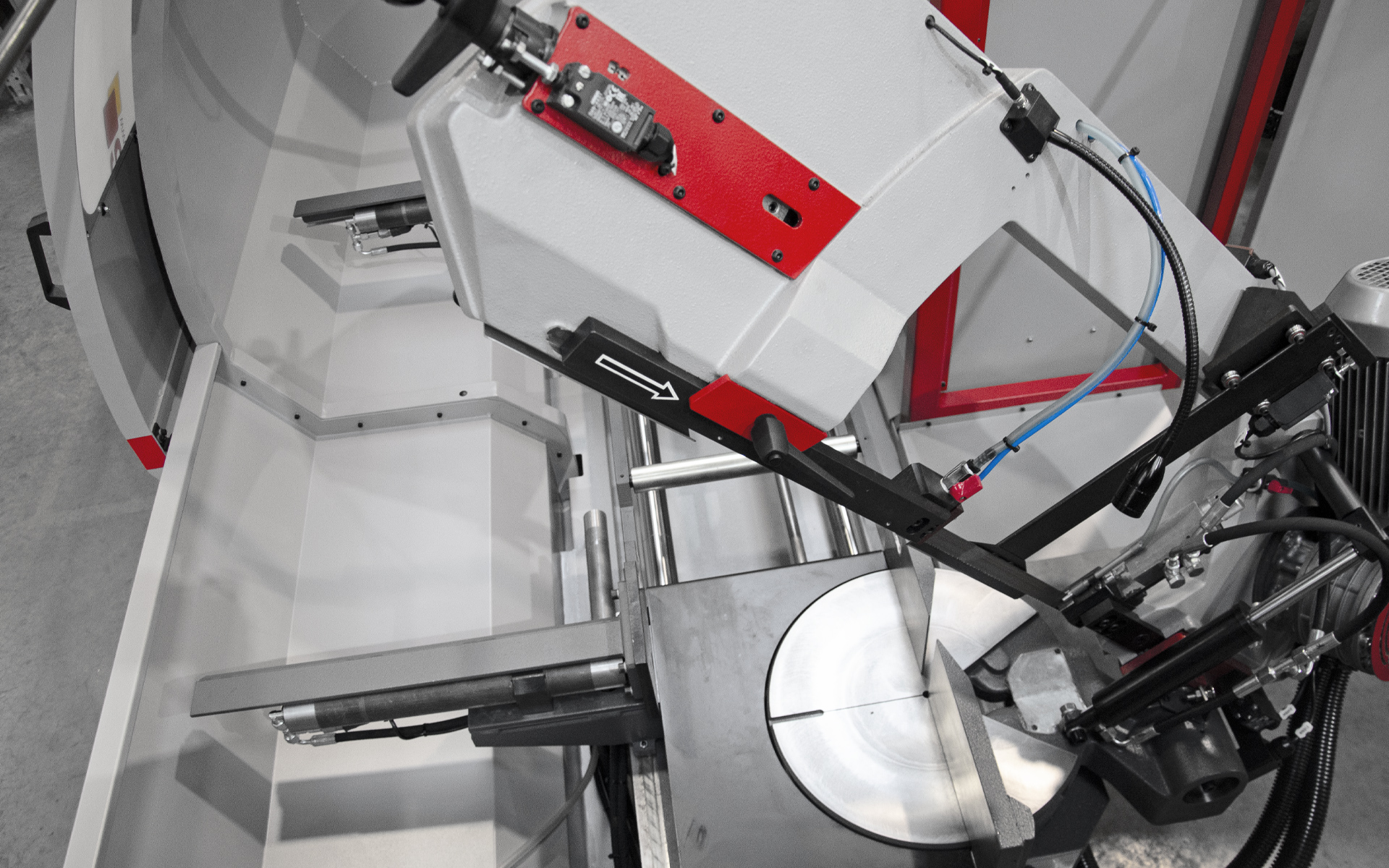

Malmsaekaar tagab parema vibratsiooni neeldumise võrreldes keevitatud raamiga ning seeläbi täpsemad lõiked. Kõrget lõikevõimekust toetavad:
- Karbiidist saelindi täppisjuhik
- Koonuslaagritel liikuv saekaaresüsteem
- Sünkroonselt liikuv harjassüsteem laastude eemaldamiseks
- Tugev liuguritel kruustangide süsteem
- Mõlemale poole avanev liigutatav kruustang – vältimaks kokkupõrkeid ebaühtlase materjaliga

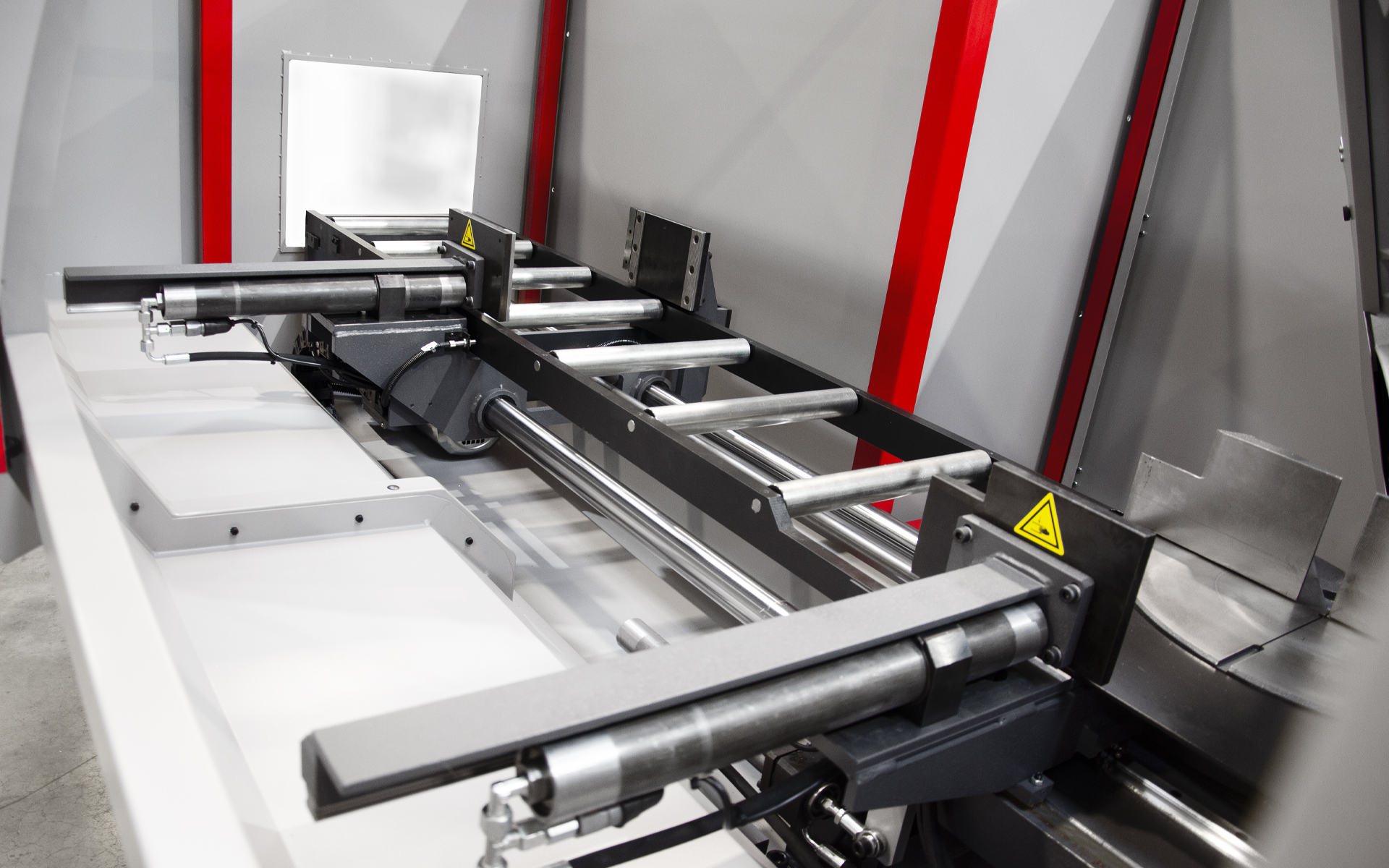

- Katkematu rullrada lühikese materjali lihtsaks etteandeks
Olulisemad omadused:
- Automaatne surve reguleerimine saelindi laskumisel
- Katkematu rullrada kuni põhikruustangini
- Karbiidist saelindi täppisjuhik

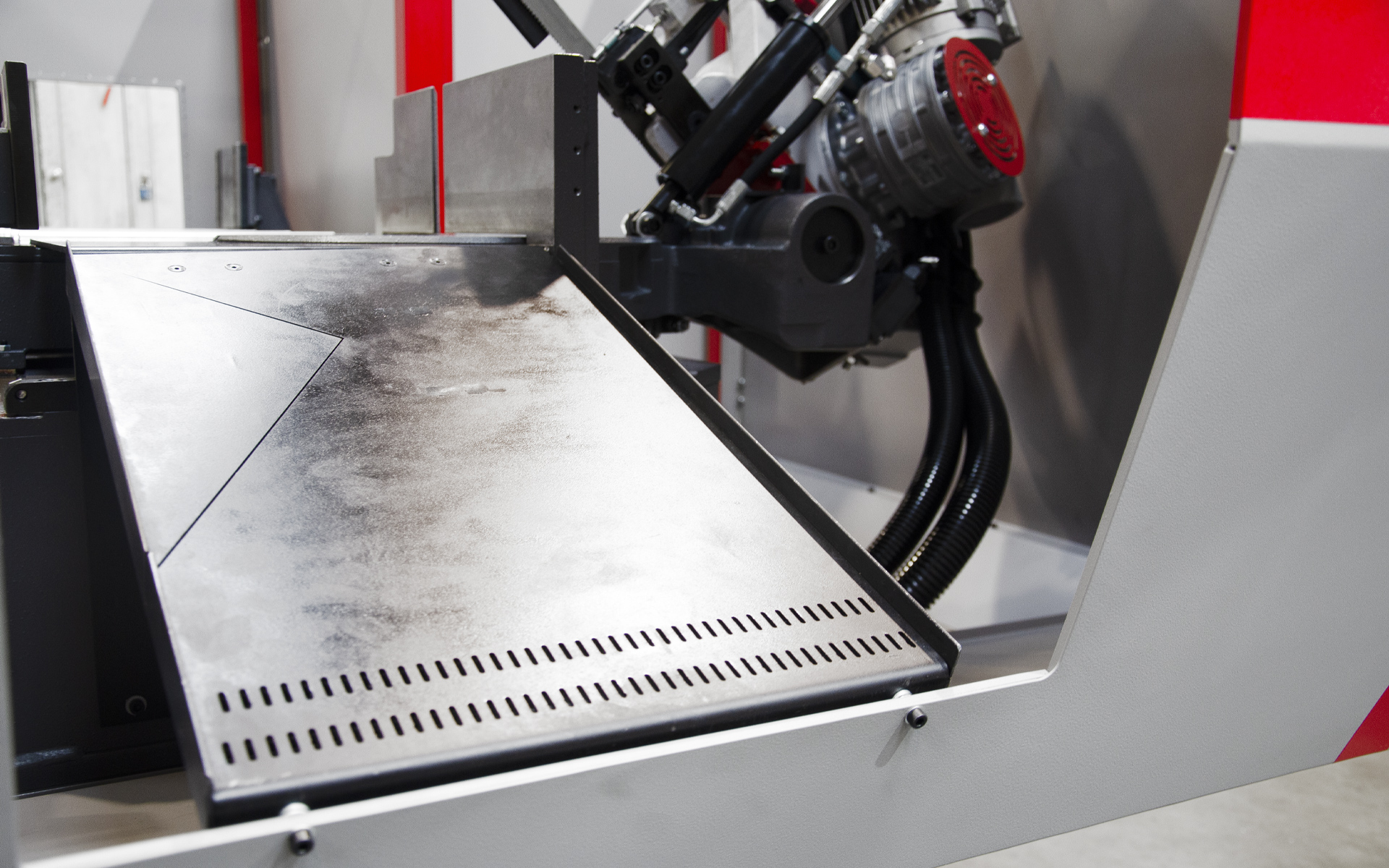

- Tugev materjali liugplaat
- Elektromehaaniline lõikenurga seadistus – kiire ja täpne
- Võimalus salvestada kuni 60 lõikeprogrammi
- Sobib seeriatootmiseks ja täpseteks nurgalõigeteks
VIDEO Lintsaemasin Ergonomic 290.258 DGANC
Materjali rullrada M-system
Lintsaemasin Ergonomic 290.258 DGANC lintsaele sobib rullrada M–system
Äärmiselt paindlik materjalikäitluse lahendus keskmise kaaluga materjalide etteandmiseks. Tänu unikaalsele profiilsüsteemile saab “M” süsteemi rullteid lihtsalt kohandada vastavalt kliendi vajadustele. Kandevõime kuni 150 kg ning lai valik tarvikuid ja ühenduselemente BOMAR lintsaagidega muudavad “M” süsteemi ideaalseks partneriks materjalikäitluses Teie töökojas.
Lintsaemasina lisad
Laser
Laserseade kannab täpselt saelindi telje joone materjalile üle. Laserjoondaja võimaldab märgitud materjali täpset joondamist.
Mikropritsesüsteem
Torude ja profiilide ideaalseteks lõigeteks kannab mikropritseseade õhukese määrdeainekihi saelindi hammaste tippudele ja külgedele.
Jahutus süsteem
Täiendav jahutusvarustus on mõeldud ekstra laiate materjalide jahutamiseks ja kõikjal, kus tavaline jahutus ei ole piisav.
Kaugdiagnostika ja hooldus
Hoolduse oleku- ja veateated saadetakse internetiühenduse kaudu, vähendades tööseisakuid.
Lamp
Tööruumi valgustus
LED-lamp töökoha valgustamiseks, reguleeritav ja paigaldatud painduvale käele.
Tenzomat
Täpsust mõõteriist saelindi pinge kontrollimiseks, kui paigaldatakse uus lint.
