B15 ELECTRA NG
faasimismasin

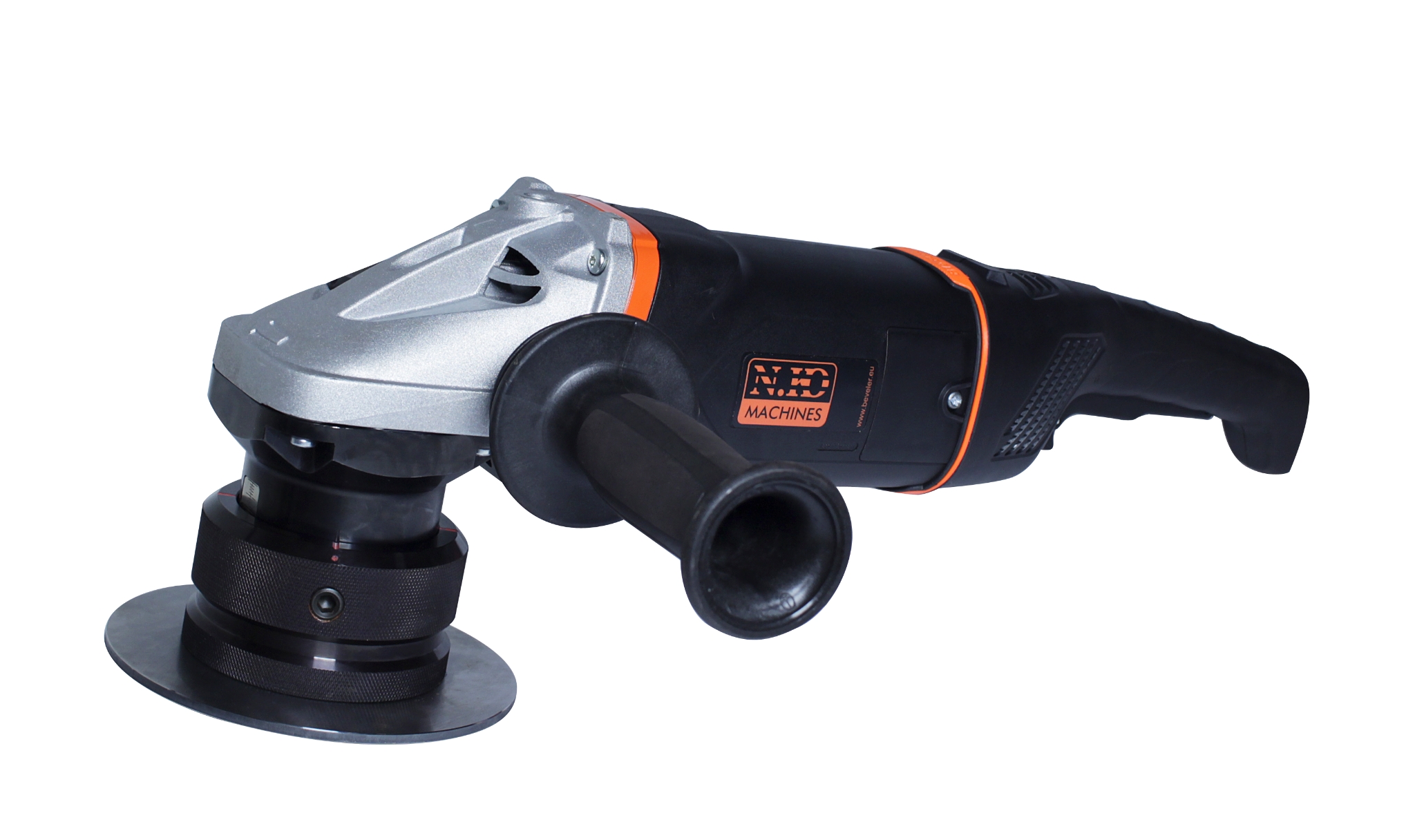

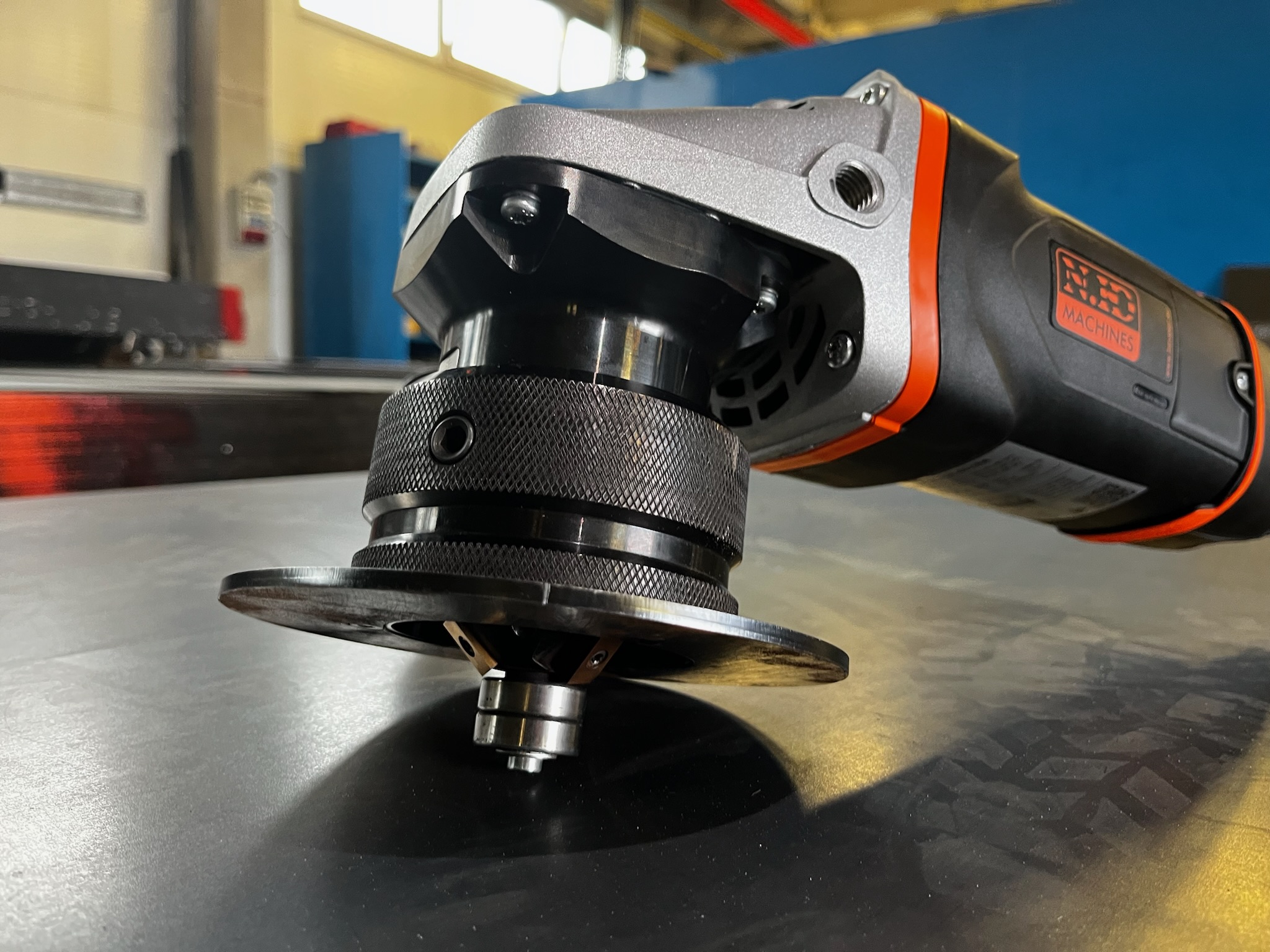

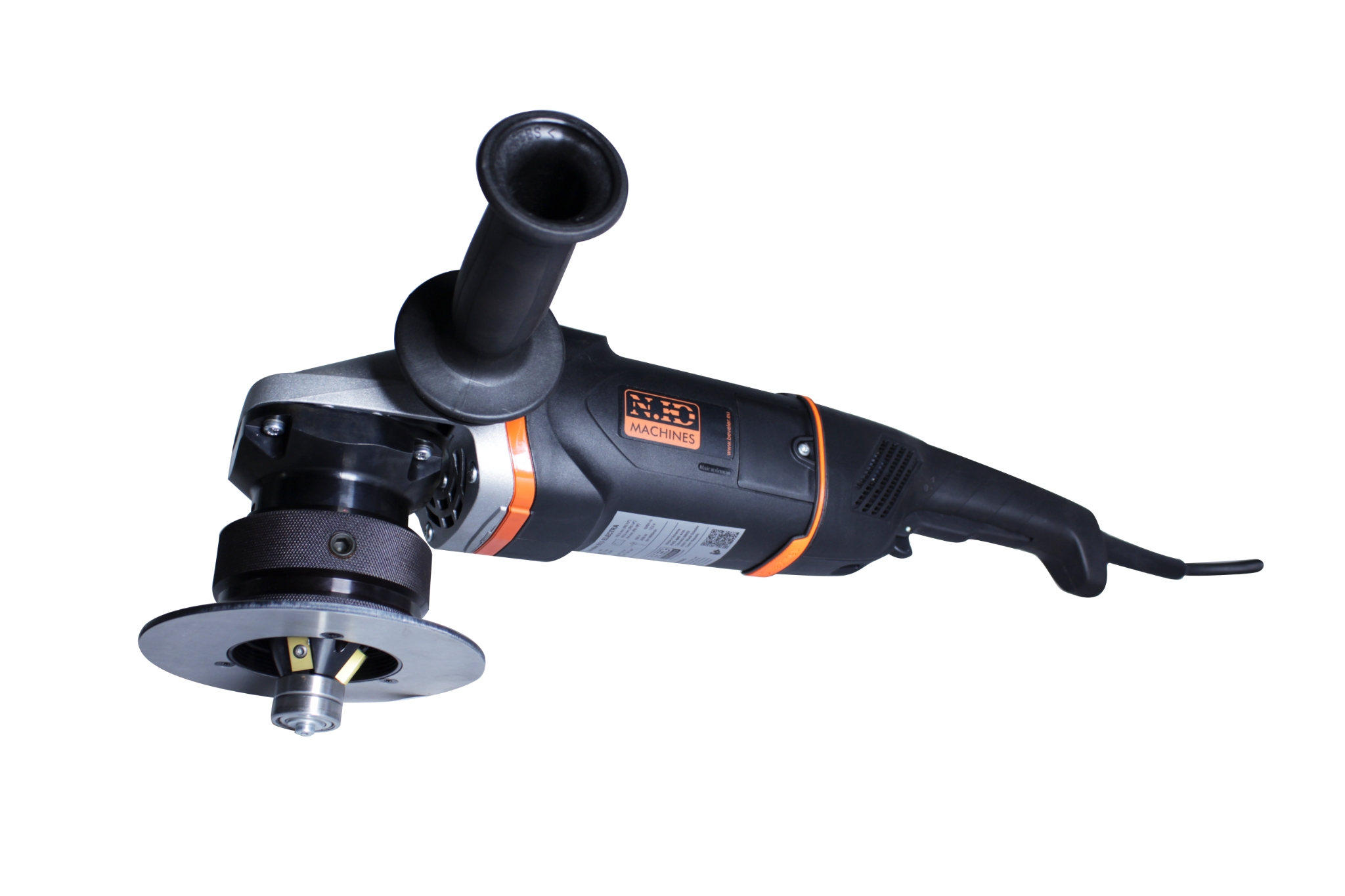

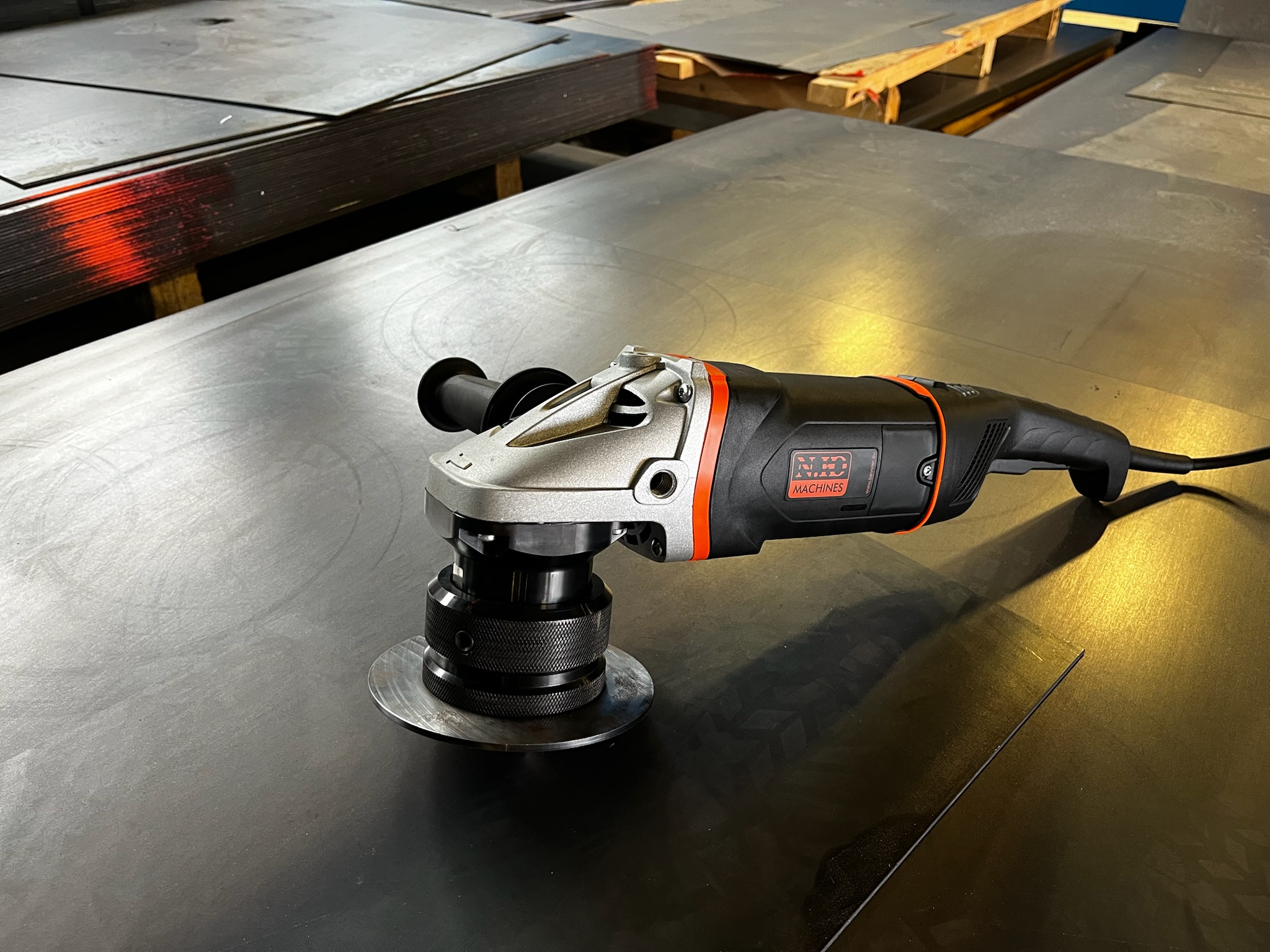

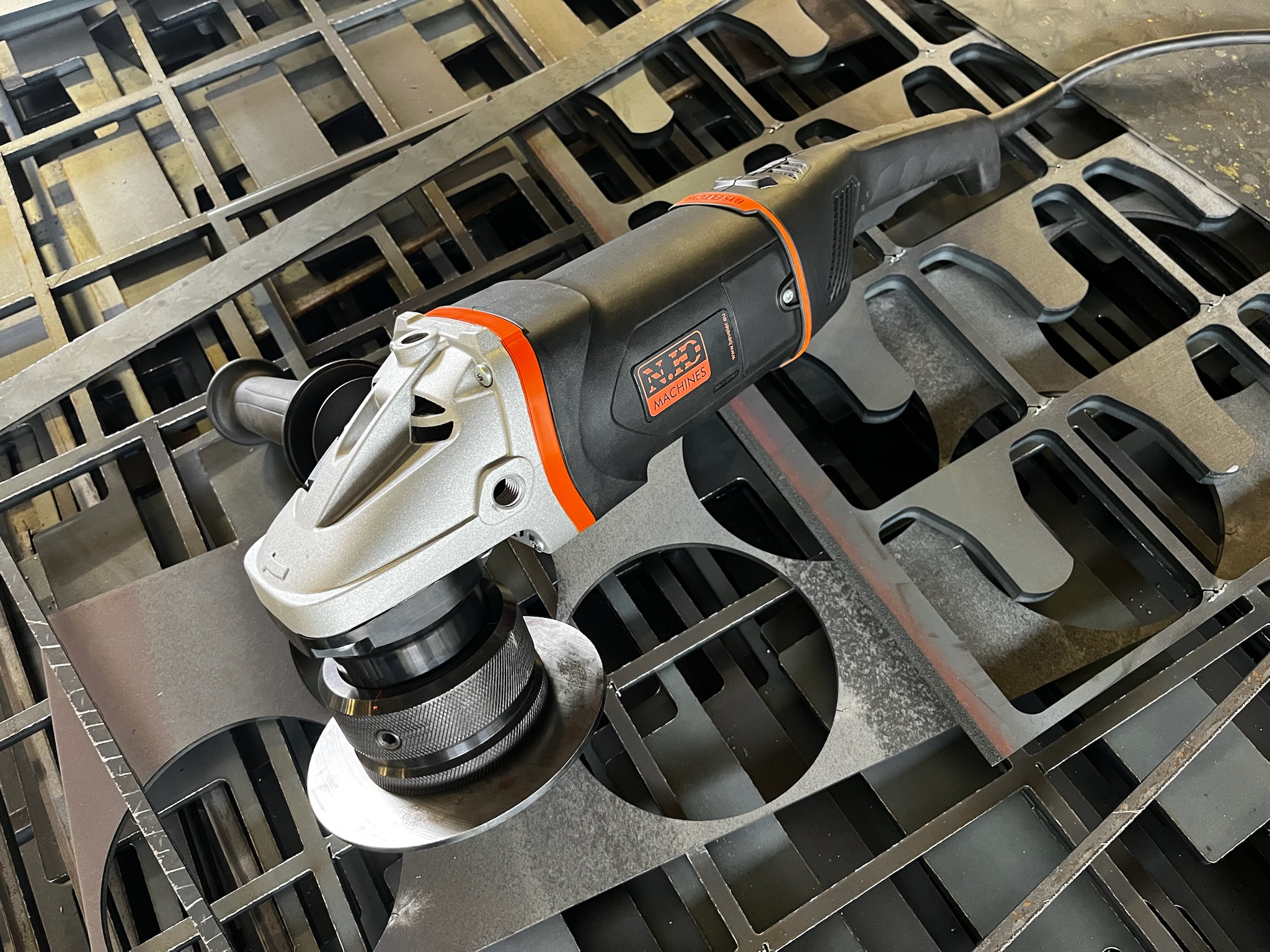

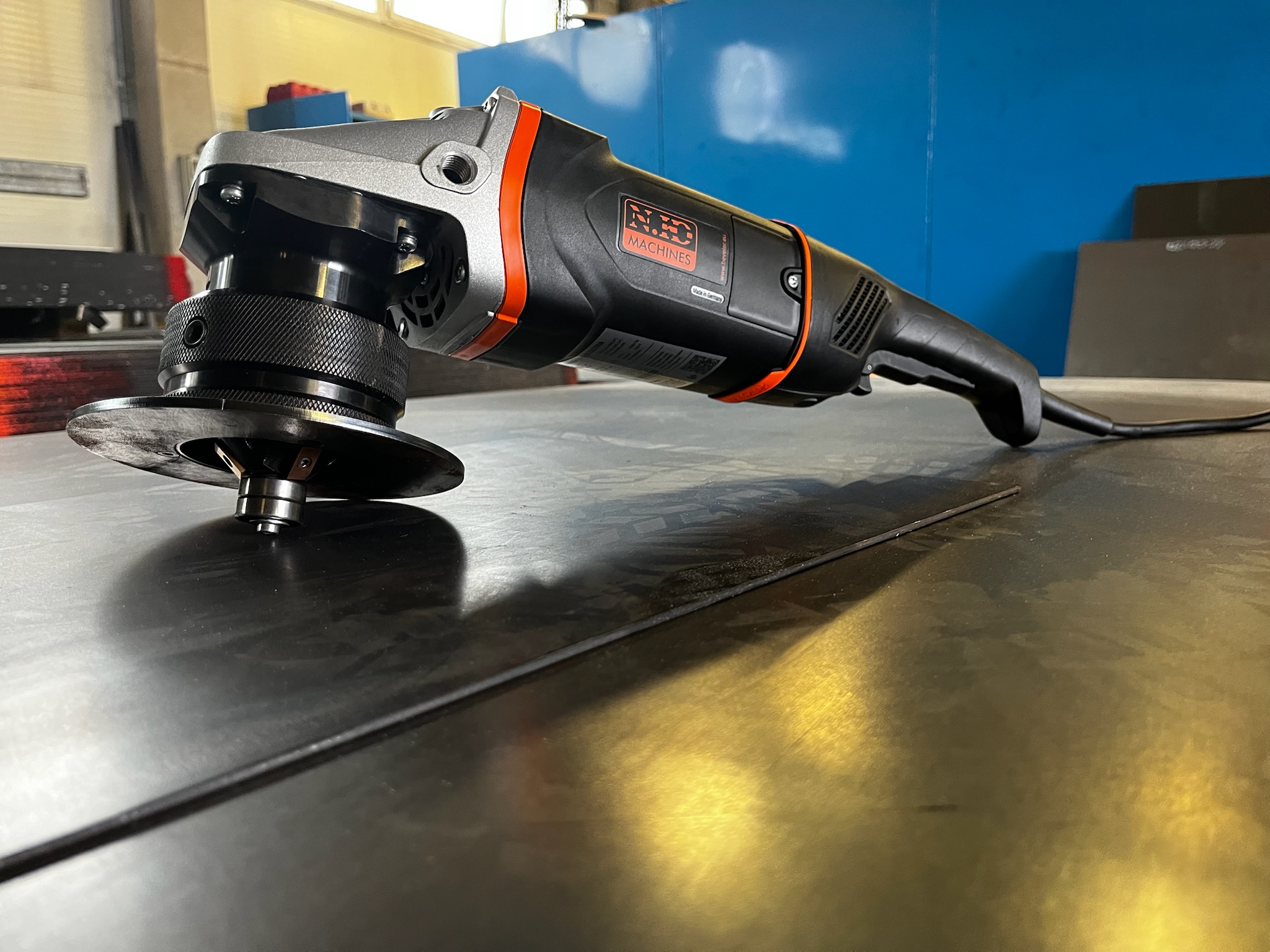

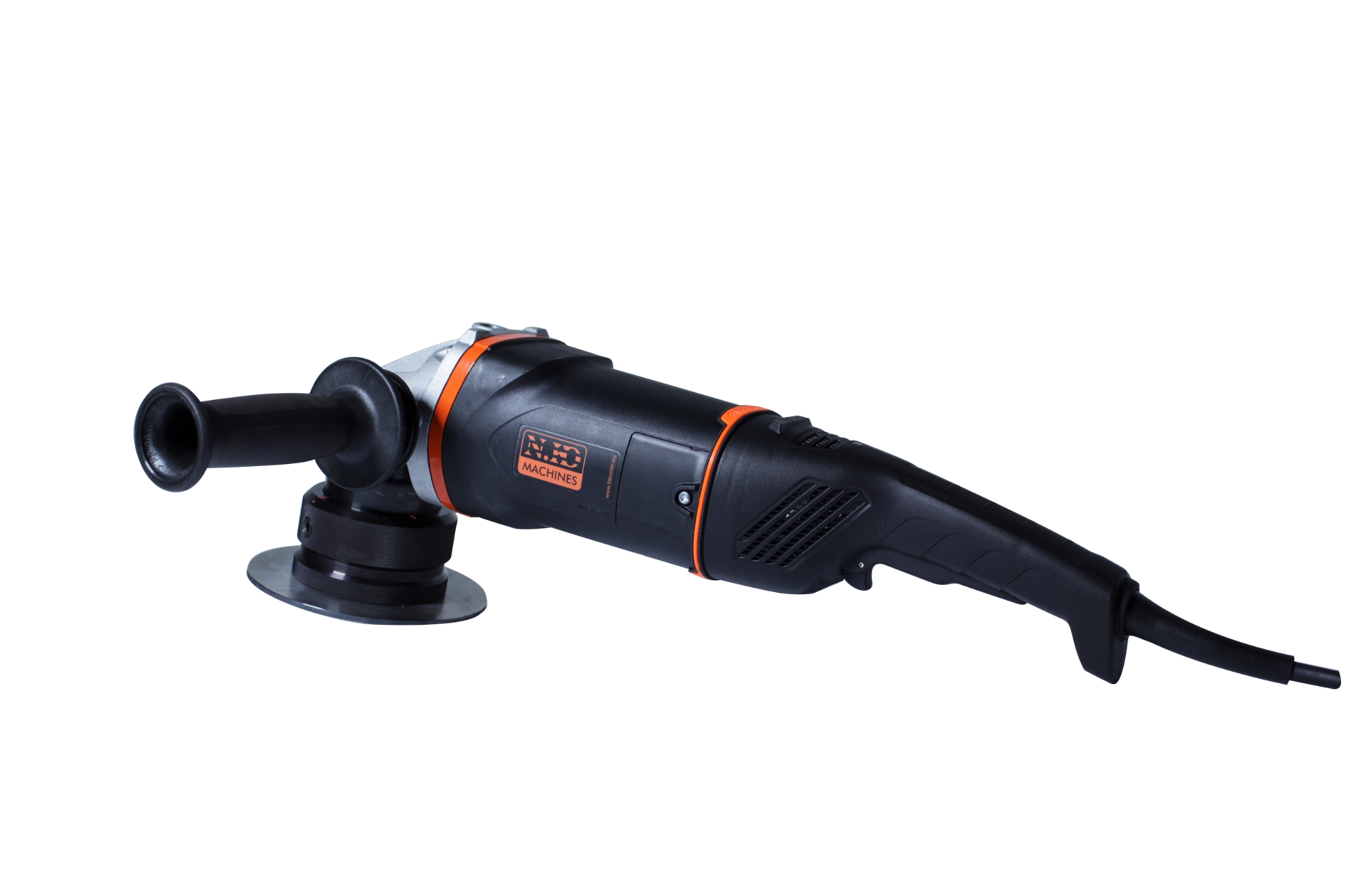

Faasimismasin B15 ELECTRA Next Generation
Seda faasimasinat saab näha Allika tee 7. Peetri, Bomatex OÜ E-R 9/00-17/00
(Maksimaalne faasiserva laius 15 mm / 0,6 tolli / Servade ümardamise funktsioon)

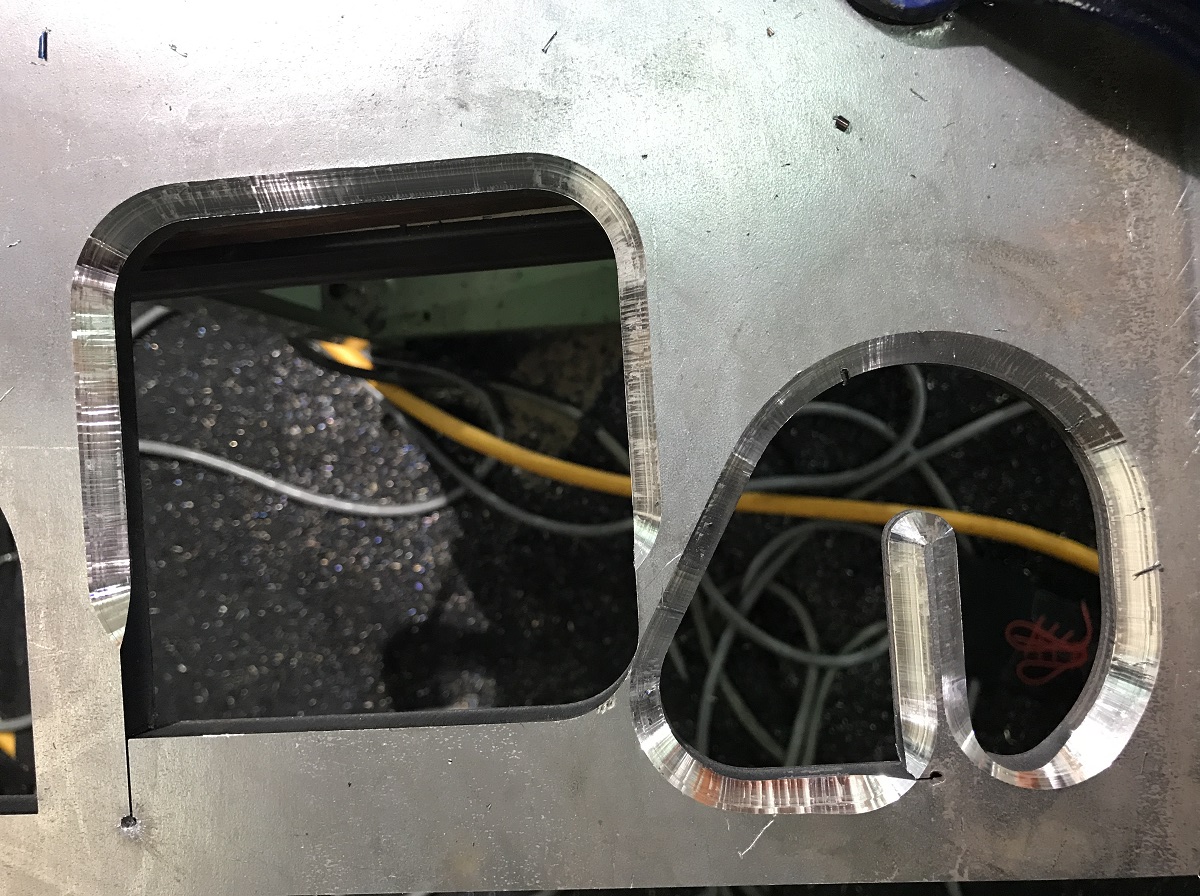

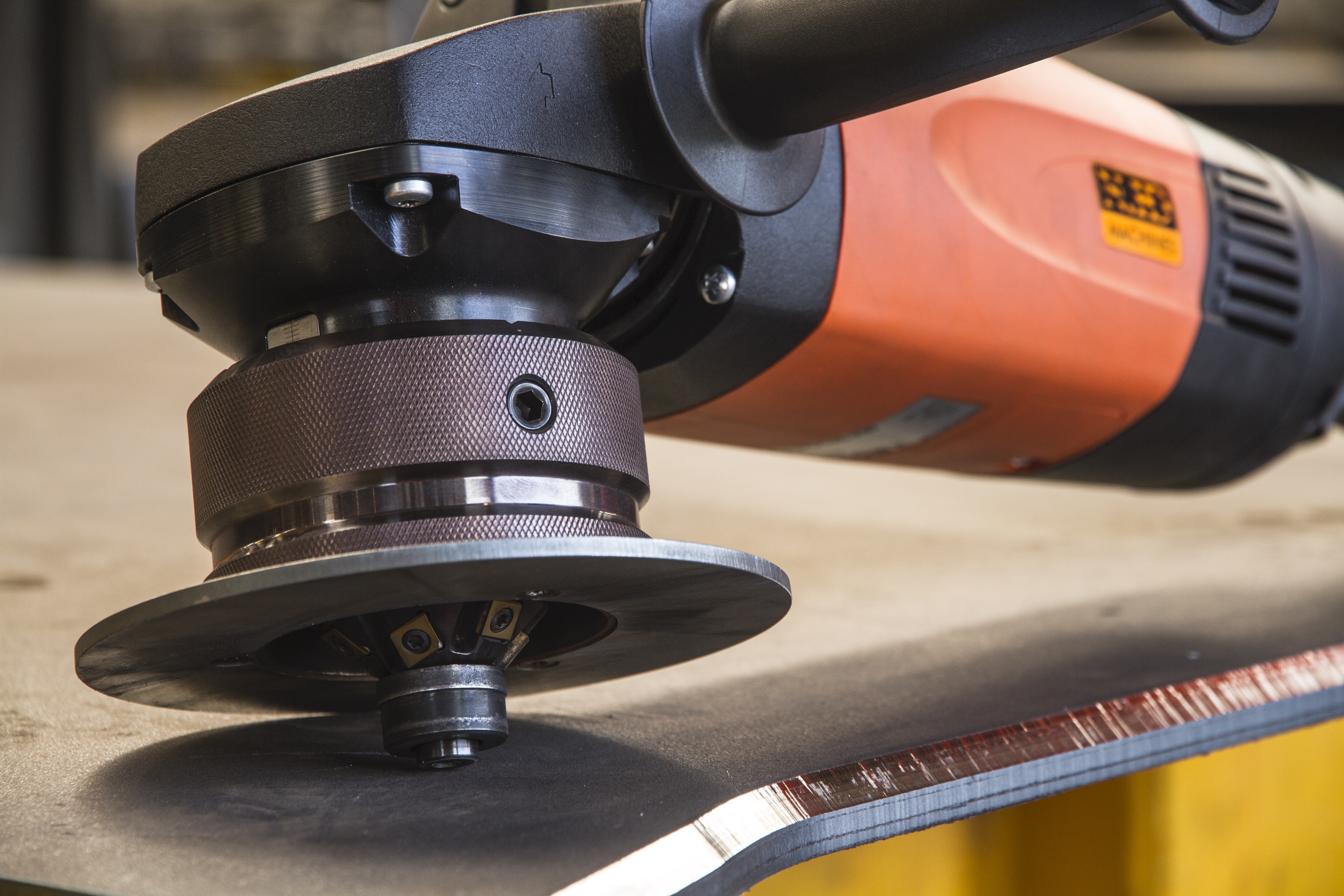

Mõeldud töödeldavate detailide faasimiseks ja ebatasasuste eemaldamiseks, sise- ja välisraadiuste ning aukude freesimiseks. Servade ümardamise funktsioon.
- Skaala faasiserva suuruse täpseks reguleerimiseks.

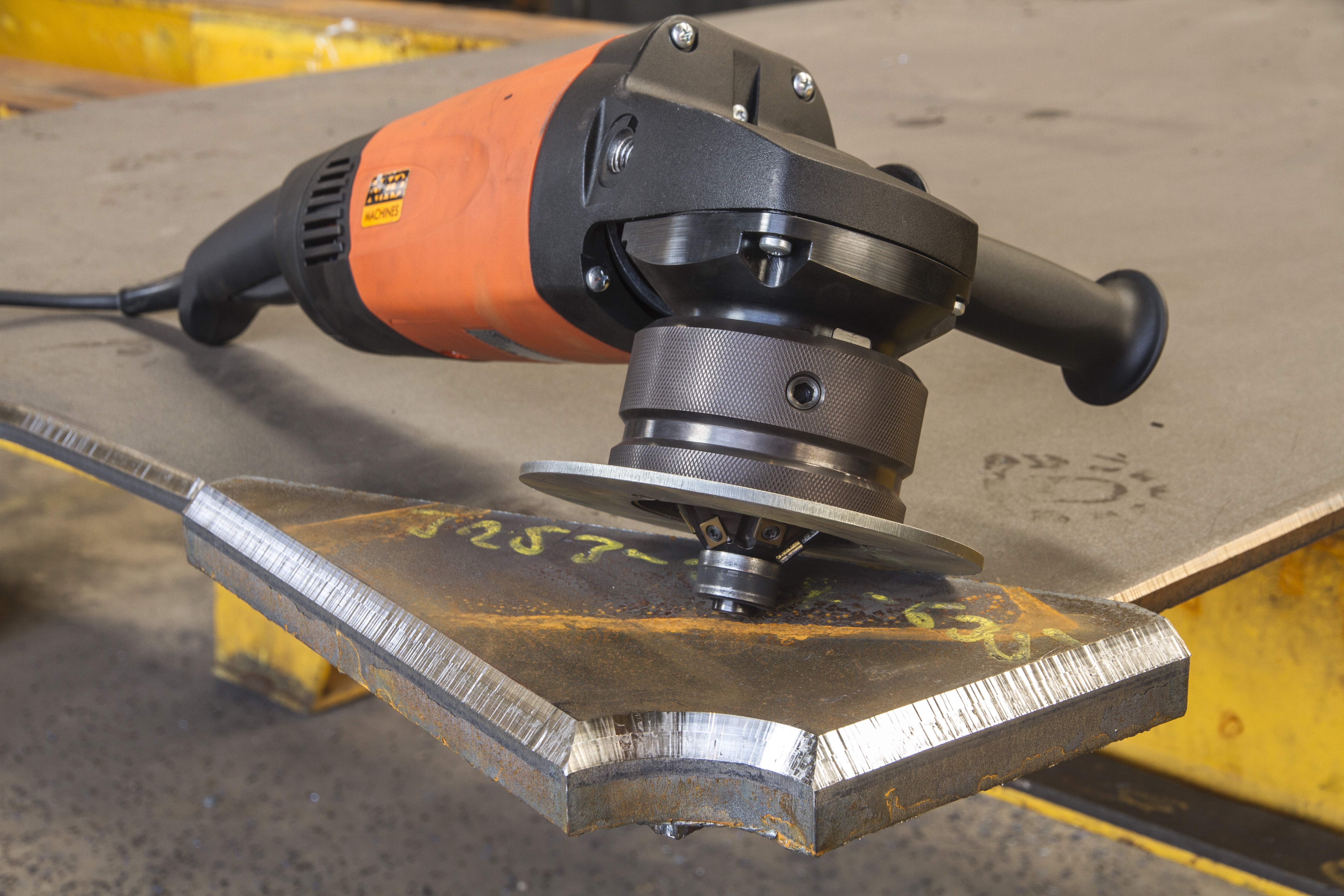

- Terase, alumiiniumi ja muude materjalide faasimiseks ja ebatasasuste eemaldamiseks.

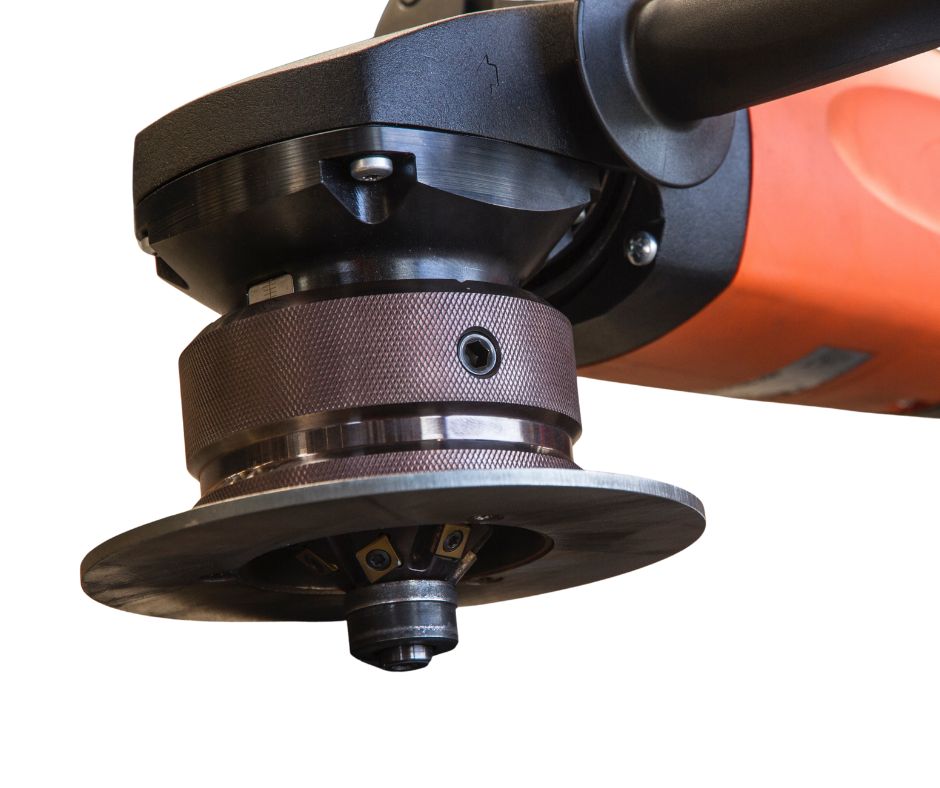

- Vahetatav pea faasinurga muutmiseks.
- Võimas käeshoitav seade.
- Pööratav ergonoomiline käepide.
- Servade ümardamise funktsioon, ettevalmistus enne pinnatöötlust.
- Valmistatud Tšehhi Vabariigis, kasutades Saksamaal toodetud kõrgjõudlusega mootorit.
B15 ELECTRA NG
faasimismasin
Peamised omadused
Elektrooniline ohutusväljalülitus: vähendab tagasilööki freespea kinnikiilumisel, pakkudes suurepärast kasutajakaitset.

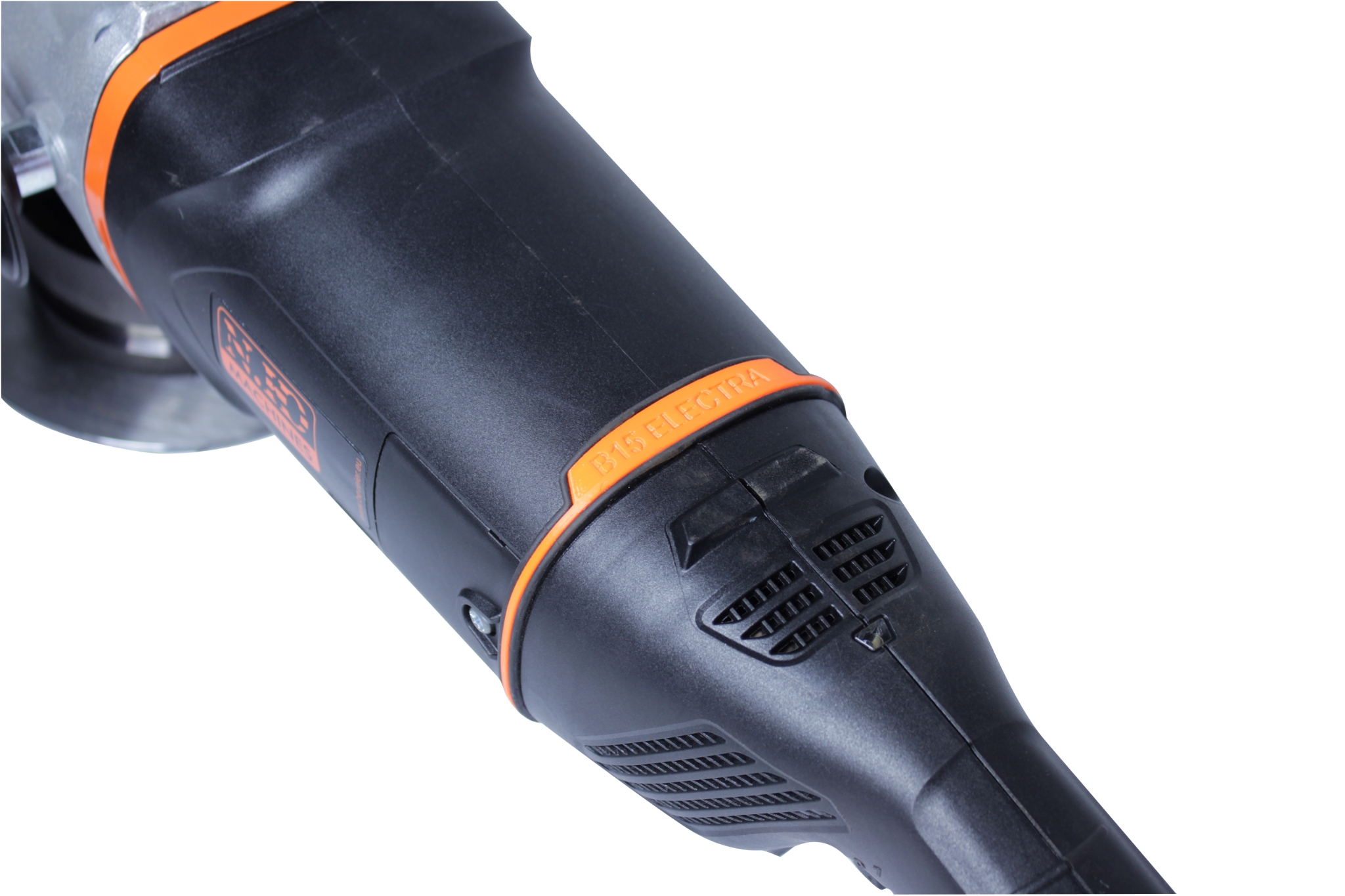

Pööratav põhikäepide: Põhikäepide on pööratav ja abikäepideme saab paigaldada kolme erinevasse asendisse, et tagada optimaalne haare faasimise ajal.
Pehme käivitus sisselülitusvoolu piirajaga: hoiab ära kaitselülitite rakendumise masina käivitamisel, tagades sujuva töö.
Elektrooniline ülekoormuskaitse: kaitseb seadet ülekuumenemise eest, taaskäivituskaitse aga hoiab ära juhusliku taaskäivitumise.
Uus Saksa , võimsam ja ülimalt töökindel mootor.
Vibratsioonisummutussüsteem: integreeritud summutussüsteem ja abikäepide vähendavad vibratsiooni, kaitstes kasutaja tervist.
Turvalüliti: Uus turvalüliti hoiab ära tahtmatu käivitamise.
Automaatne mootori väljalülitus: Masin lülitub automaatselt välja, kui süsinikharjad on kulunud, kaitstes mootorit.
LED-indikaator: Näitab taaskäivituskaitse või ülekuumenemise olekut.
Tehnilised andmed
Maksimaalne faasimise laius:
0 kuni 15 mm / 0 kuni 0,6 tolli < 400 MPa / 58 015 PSI
0 kuni 8 mm / 0 kuni 0,3 tolli > 400 MPa / 58 015 PSI
- Faasi nurk:
Vahetatav pea 0 ° / 30 ° / 37,5 ° / 45 ° / 50 ° / 60 ° – muud nurgad soovi korral
- Ümardusraadius:
R 2,5 mm / R 3,5 mm / R 4 mm
R 0,1 tolli / R 0,14 tolli / R 0,16 tolli
Kaal: 9,5 kg / 20,9 naela
Mootor: 2600 W (230 V) / 15 amprit (120 V)
Kiirus: 6.600 p/min
Söötmine: käsitsi
Komplekti kuulub
B15 ELECTRA faasimismasin ilma freespeata
Pakend papist
Tööriistad
Lisatarvikud
| Art. nr.: | 1-faasiline-220V | 1-faasiline-110V |
| faasi- ja ebatasanduste eemaldamise süsteem B15 ELECTRA (ilma freespeata) | 25250 | 25251 |
| Komplekt faasimissüsteem B15 ELECTRA + dokkimisjaam B-Dock (ilma freespeata) | 25252 | 25253 |
| Komplekt faasiservade freesimissüsteem B15 ELECTRA + Xpipe faasiservade freesimisseade (ilma freespeata) | 25254 | 25256 |
| KOMPLEKT: faasiservade freesimissüsteem B15 ELECTRA + dokkimisjaam B-Dock + Xpipe faasiservade freesimisseade (ilma freespeata) | 25255 | 25257 |
| Lisatarvikud – PREMIUM-freespead: | Art.nr. |
| 30° freespea – koos 3 lõiketeraga, 3 kruviga ja juhtrullikuga Ø 30 mm / 1,19 tolli | 27223X |

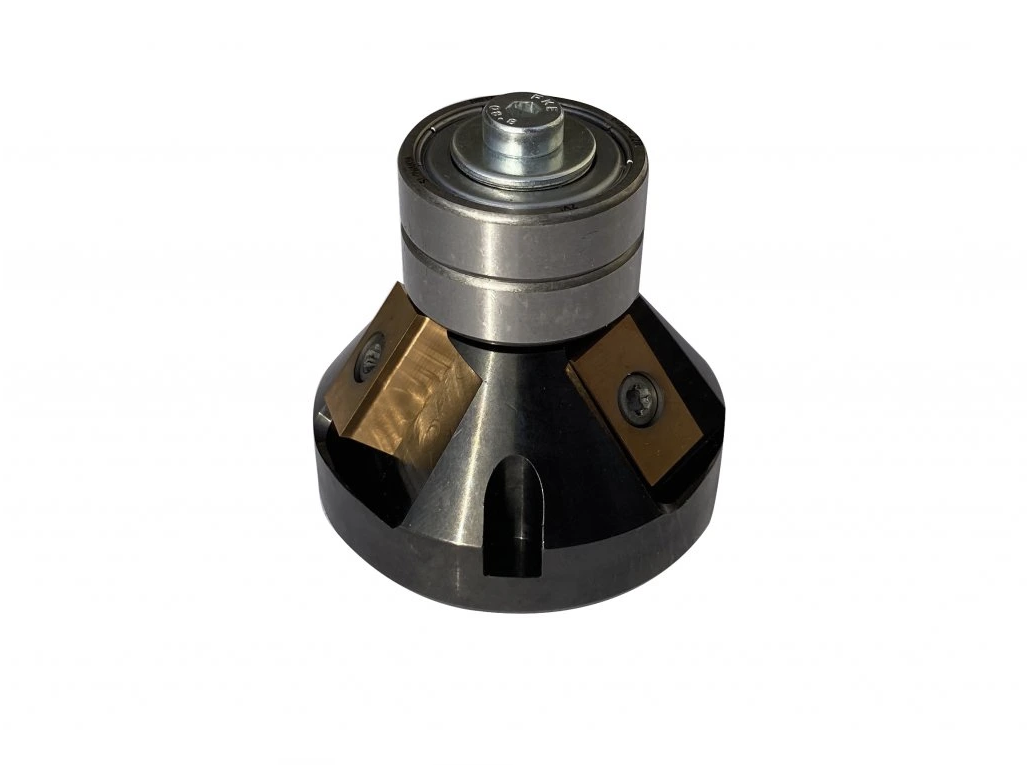

| 37,5° freespea – koos 3 lõikeketta, 3 kruvi ja juhtrullikuga Ø 26 mm / 1,02 tolli | 27227X |

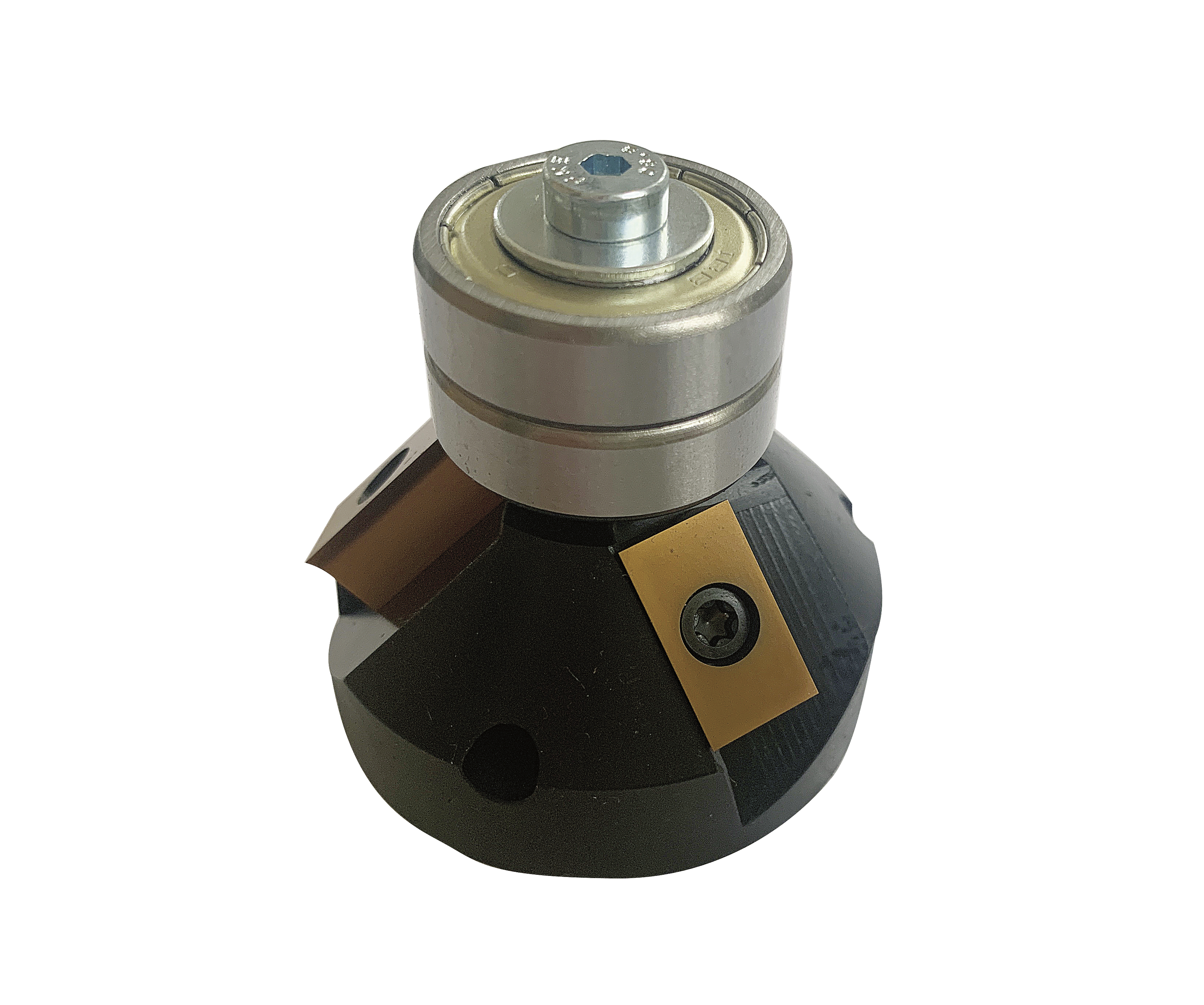

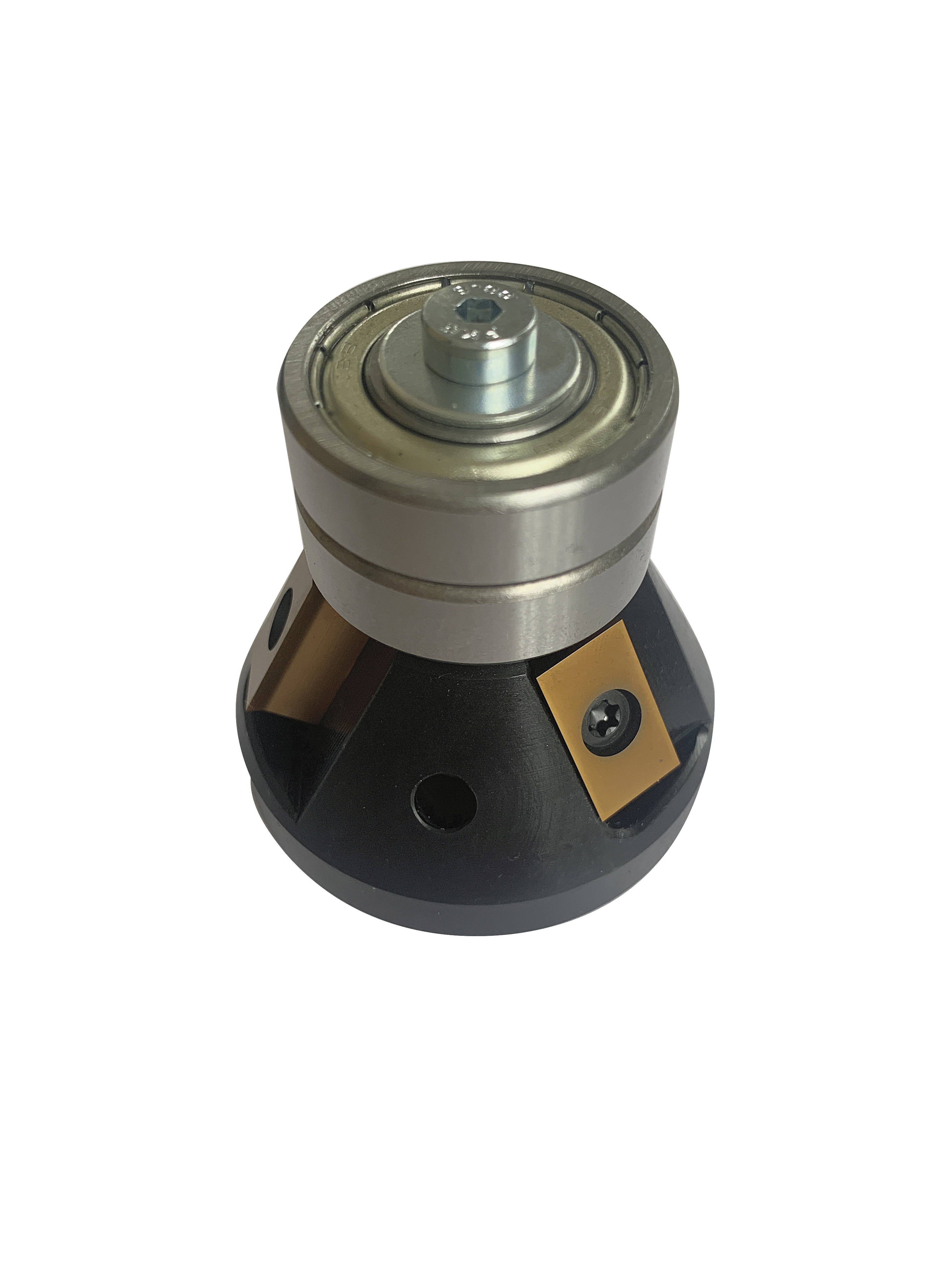

| 45° freespea – sisaldab 3 lõiketera, 3 kruvi ja juhtrulli Ø 26 mm / 1,02 tolli | 27222X |

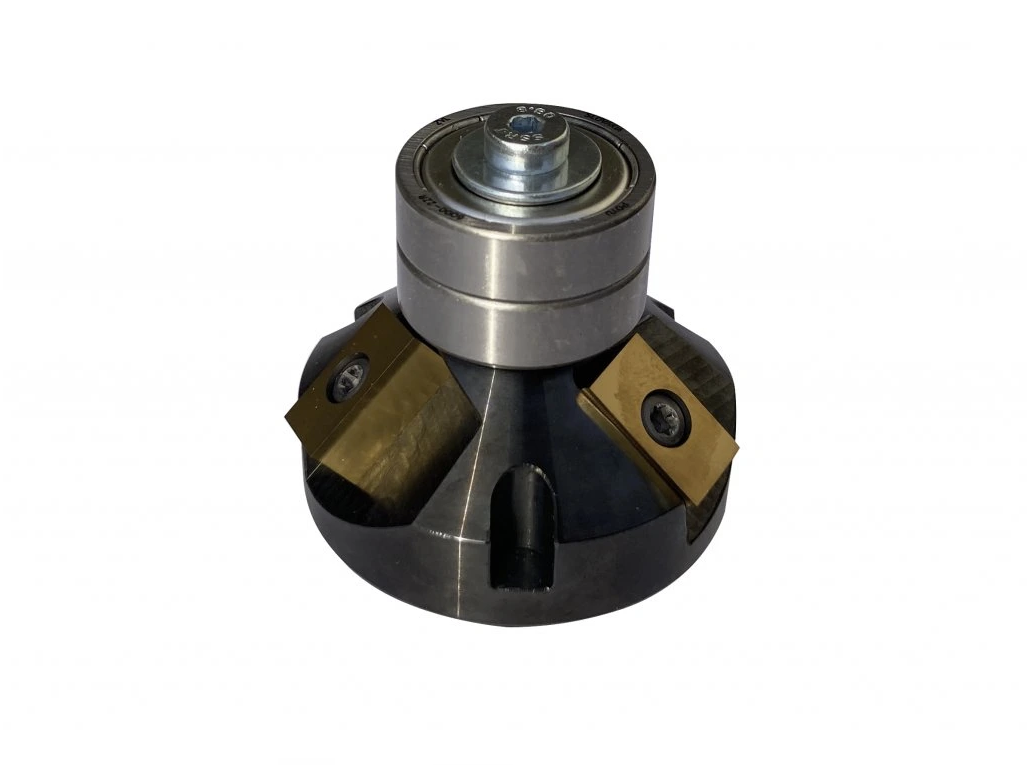

| 50° freespea – sisaldab 3 lõiketera, 3 kruvi ja juhtrulli Ø 26 mm / 1,02 tolli | 27224X |

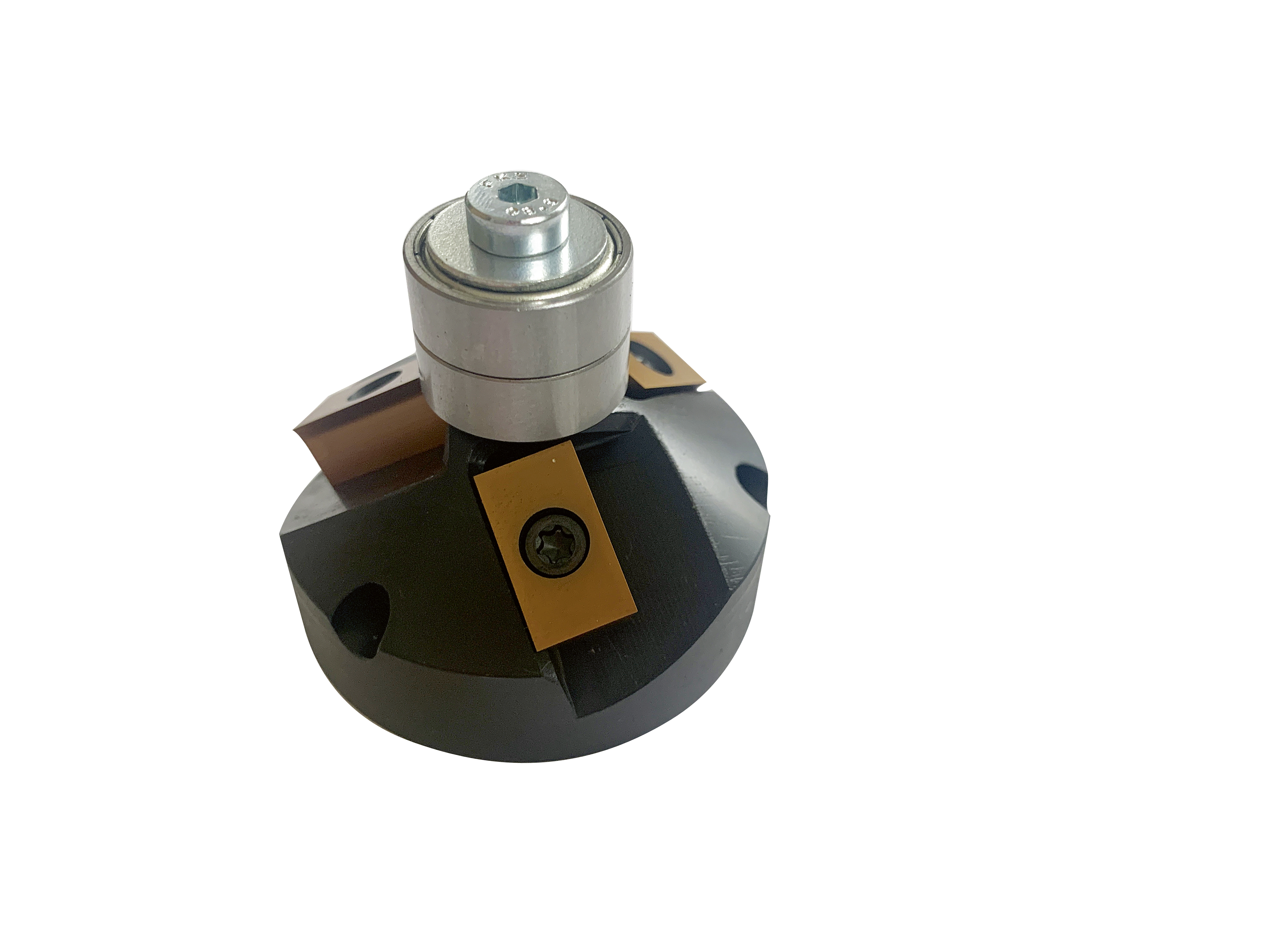

| 60° freespea – koos 3 lõikeketta, 3 kruvi ja juhtrullikuga Ø 19 mm / 0,75 tolli | 27240X |
| Mittestandardse nurga all freespea | 272XXX |

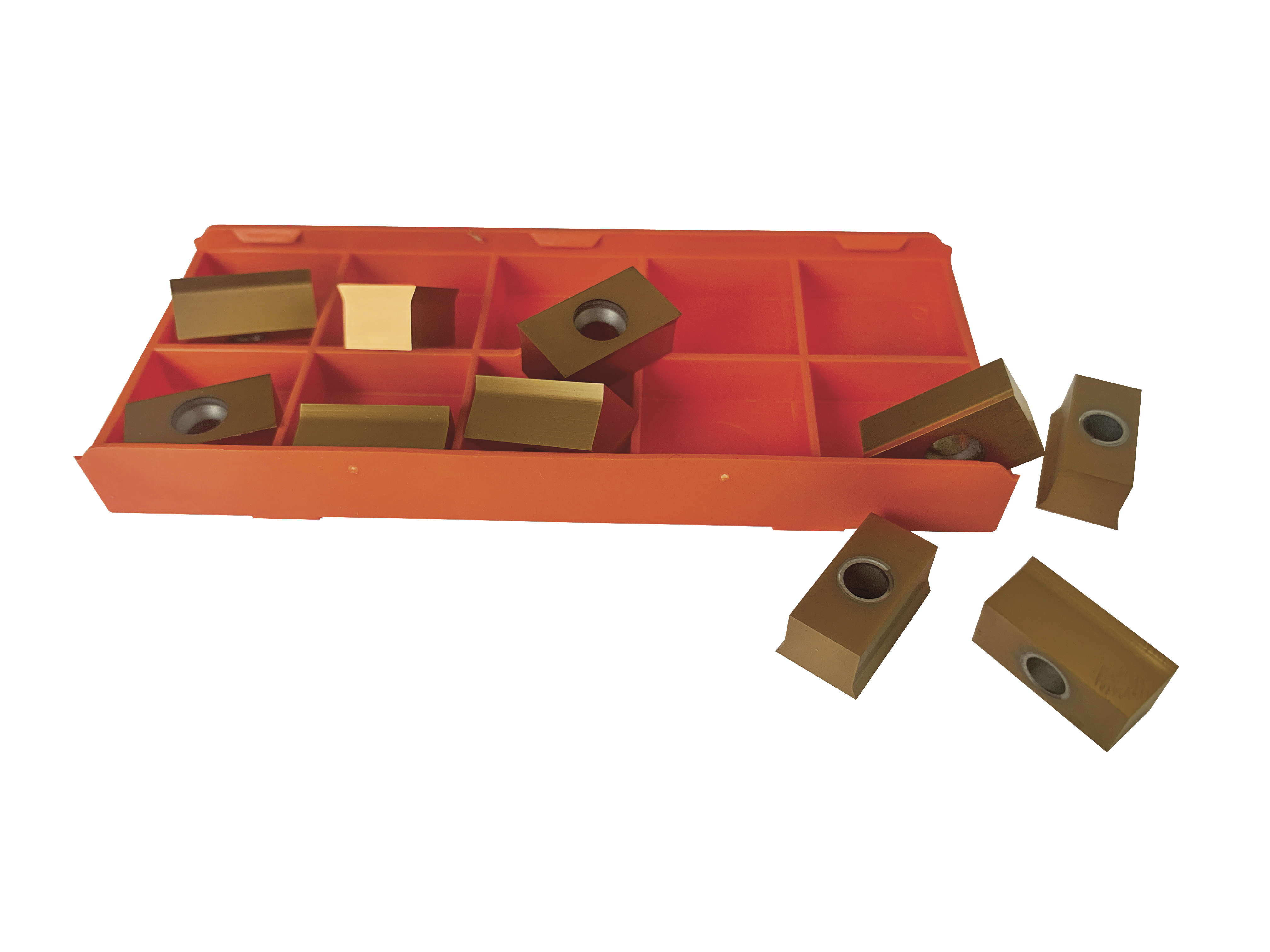

| Kattega lõikekettad 15 mm / 0,6 tolli – kahepoolsed – 10 tk pakendis | 28015 |

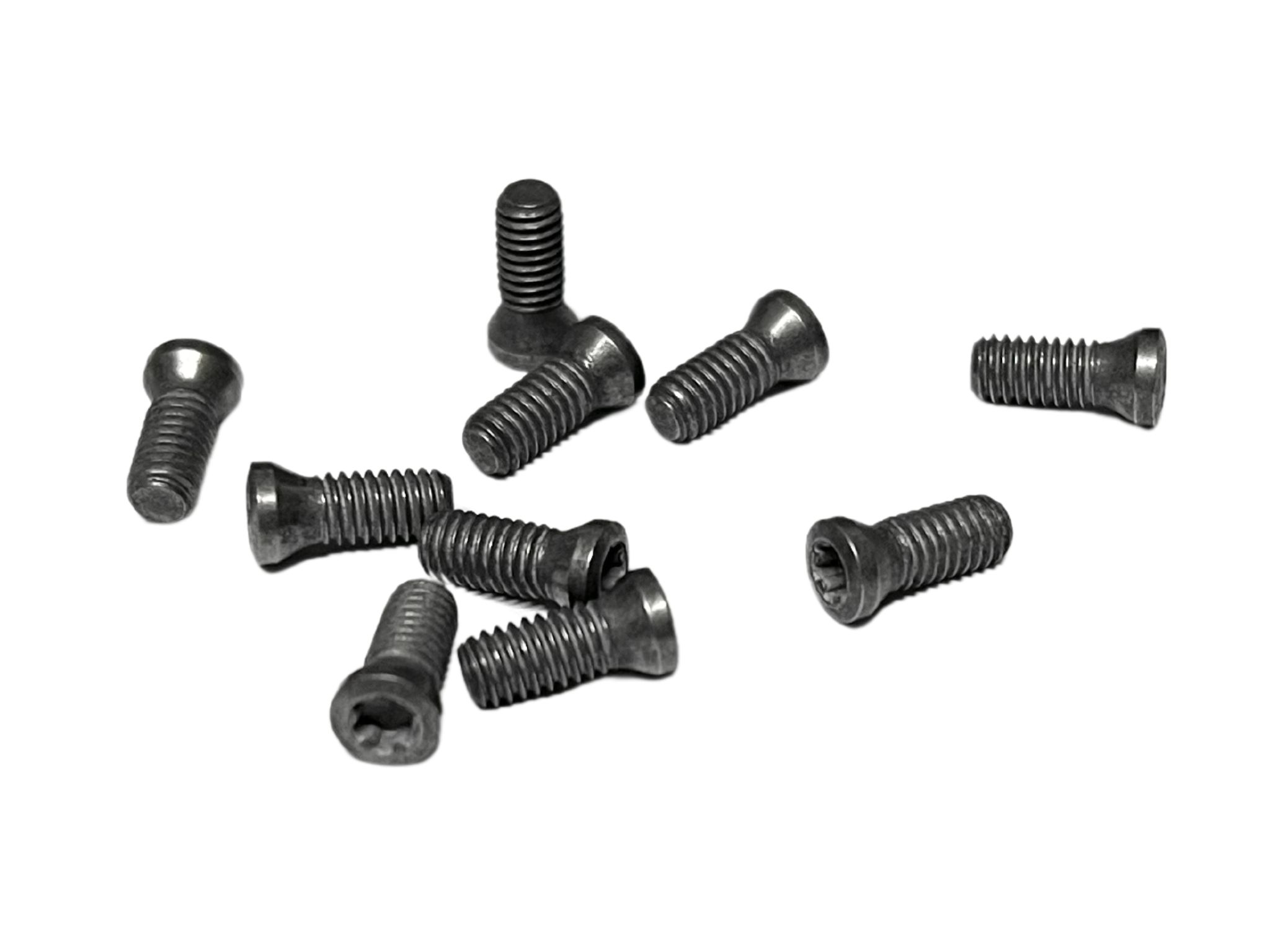

| Lõiketerade kruvi – 10 tk pakendis | 28007 |
| Tarvikud – servade ümardamise lõikurid: | Art.nr. |

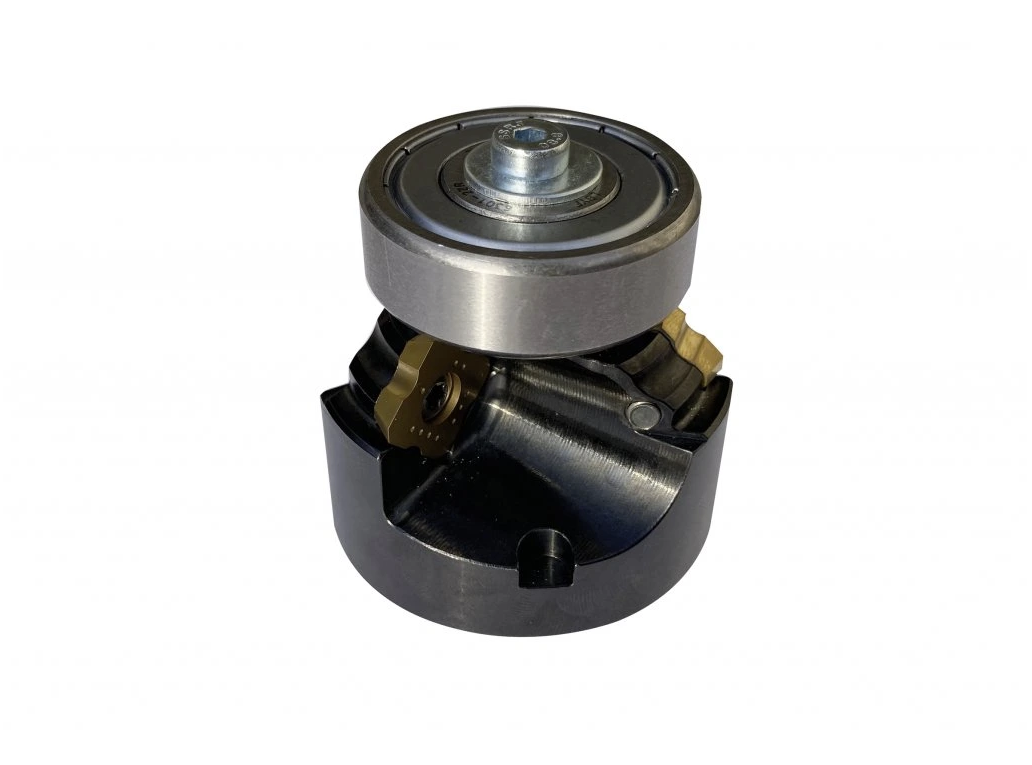

| Servaümarduslõikur R2,5 mm / 0,08 tolli – komplektis 3 lõiketera, 3 kruvi ja juhtrullik Ø 37 mm / 1,46 tolli | 27234X |
| Servaümarduslõikur R3,5 mm / 0,12 tolli ja R4 mm / 0,16 tolli – komplektis 3 lõiketera (R3,5 mm / 0,12 tolli), 3 kruvi ja juhtrullik Ø 37 mm / 1,46 tolli | 27233X |

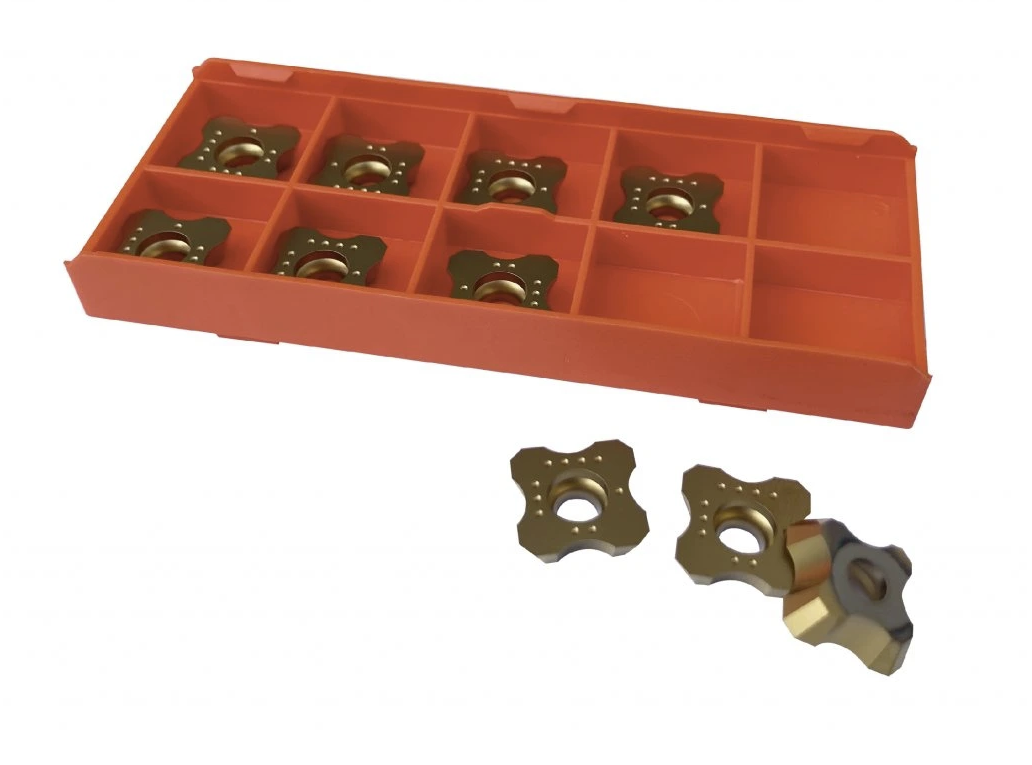

| Kaetud lõikekettad servade ümardamiseks R2,5 mm / 0,08 tolli – neljakülgsed – 10 tk pakendis | 26109 |
| Kaetud lõikekettad servade ümardamiseks R3,5 mm / 0,12 tolli – neljakülgsed – 10 tk pakendis | 26110 |
| Kaetud lõikekettad servade ümardamiseks R4 mm / 0,16 tolli – neljakülgsed – 10 tk pakendis | 26111 |
| Lõiketerade kruvi – 10 tk pakendis | 28007 |
| Tarvikud – toruservade kaldlõikur TWISTER: | Art.nr. |

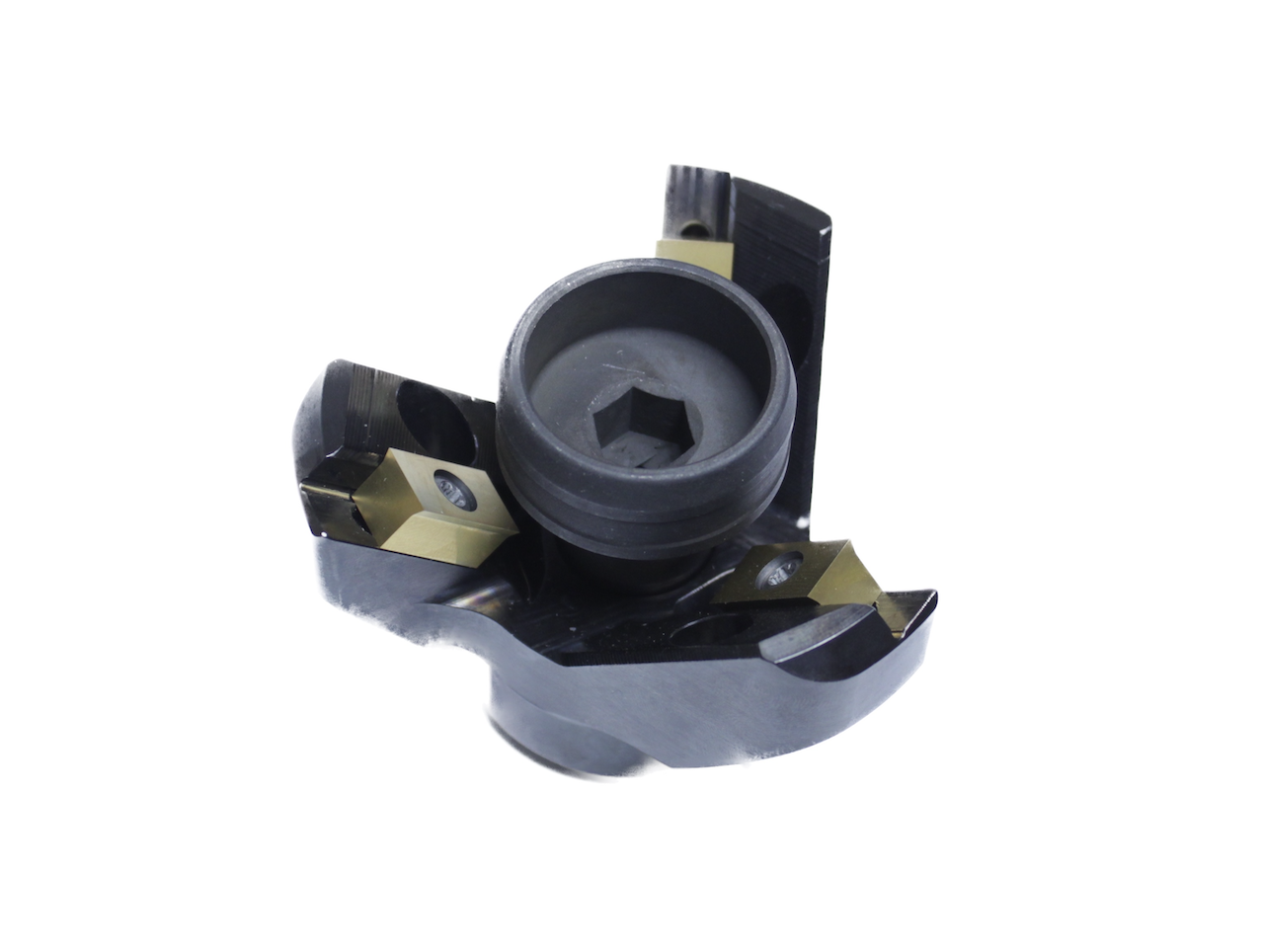

| 30° Twister 2-3000 torude Ø 19,5 mm – 70 mm (0,76 tolli – 2,75 tolli) töötlemiseks – komplektis 3 lõiketera, 3 kruvi ja juhtvarraste komplekt | 27200 |
| 37,5° keermelõikur 2-3705 torude Ø 19,5 mm – 66 mm (0,76 tolli – 2,59 tolli) töötlemiseks – komplektis 3 lõiketera, 3 kruvi ja juhtvarraste komplekt | 27201 |
| 45° Twister 2-4500 torude Ø 19,5 mm – 60 mm (0,76 tolli – 2,36 tolli) töötlemiseks – komplektis 3 lõiketera, 3 kruvi ja juhtvarraste komplekt | 27202 |
| Kattega lõikekettad 15 mm / 0,6 tolli – kahepoolsed – 10 tk pakendis | 28015 |
| Lõiketerade kruvi – 10 tk pakendis | 28007 |

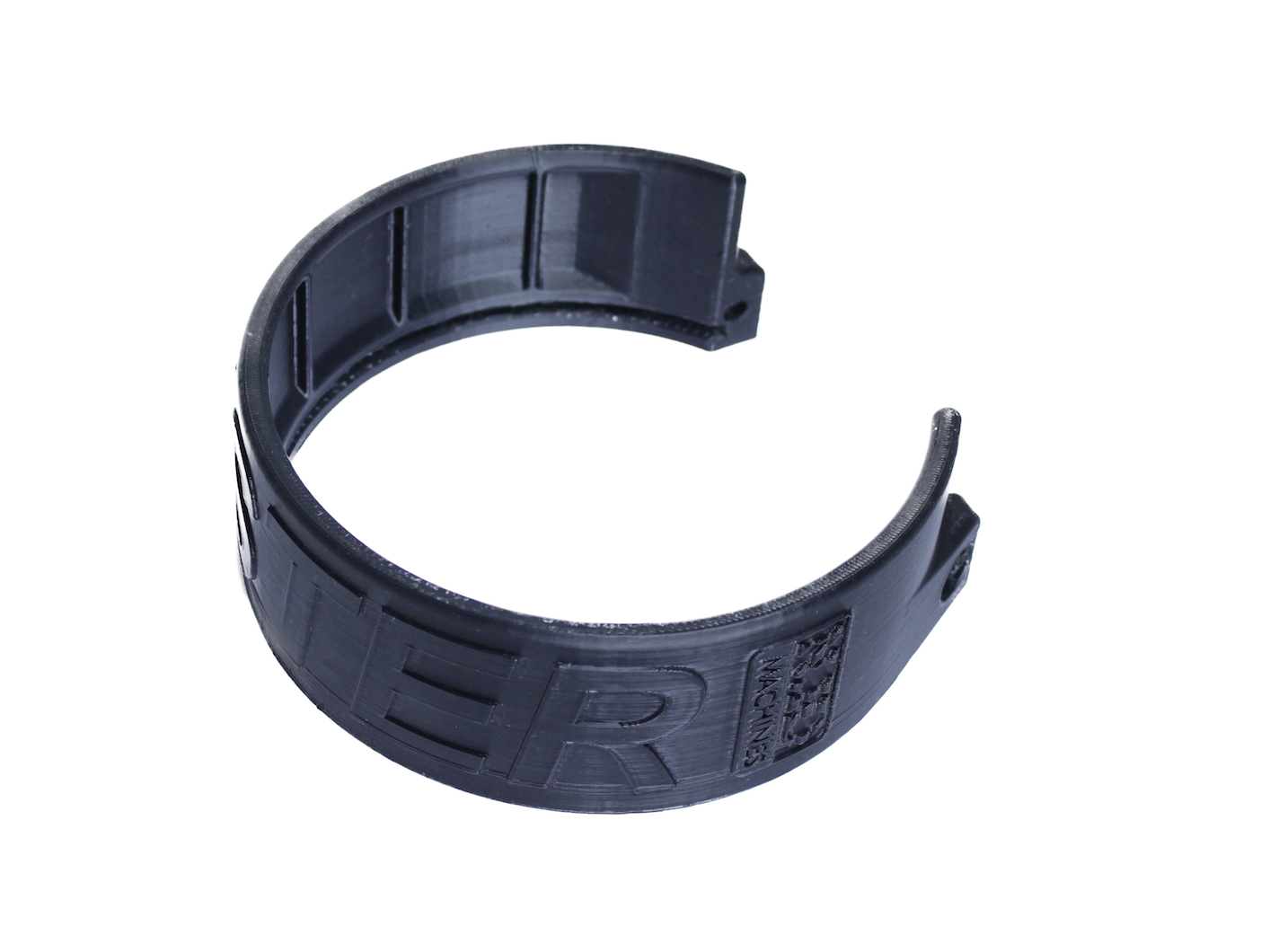

| Turvakate | 27409 |

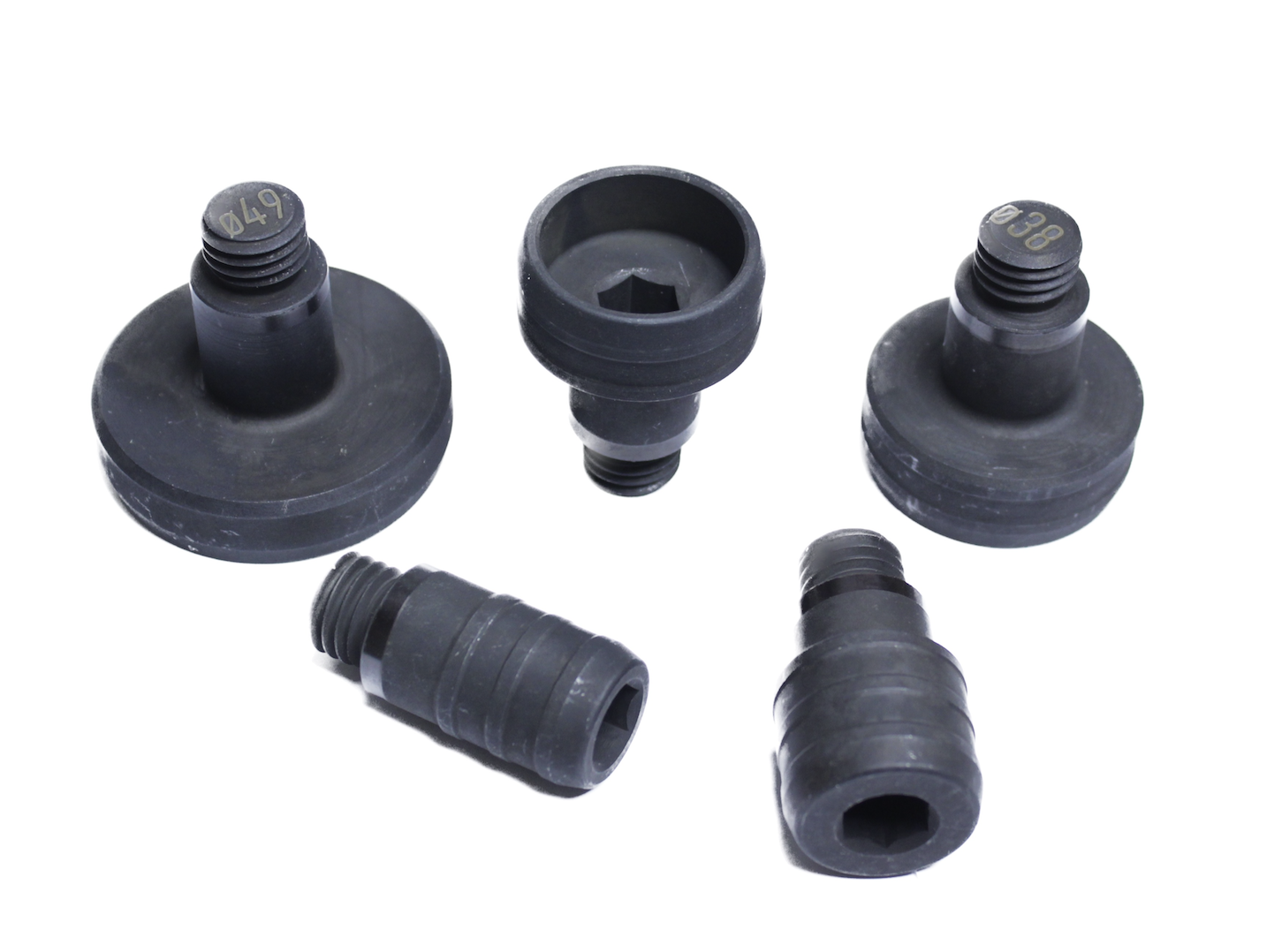

| Kohandatud tsentreerimisvorm | 274XXX |

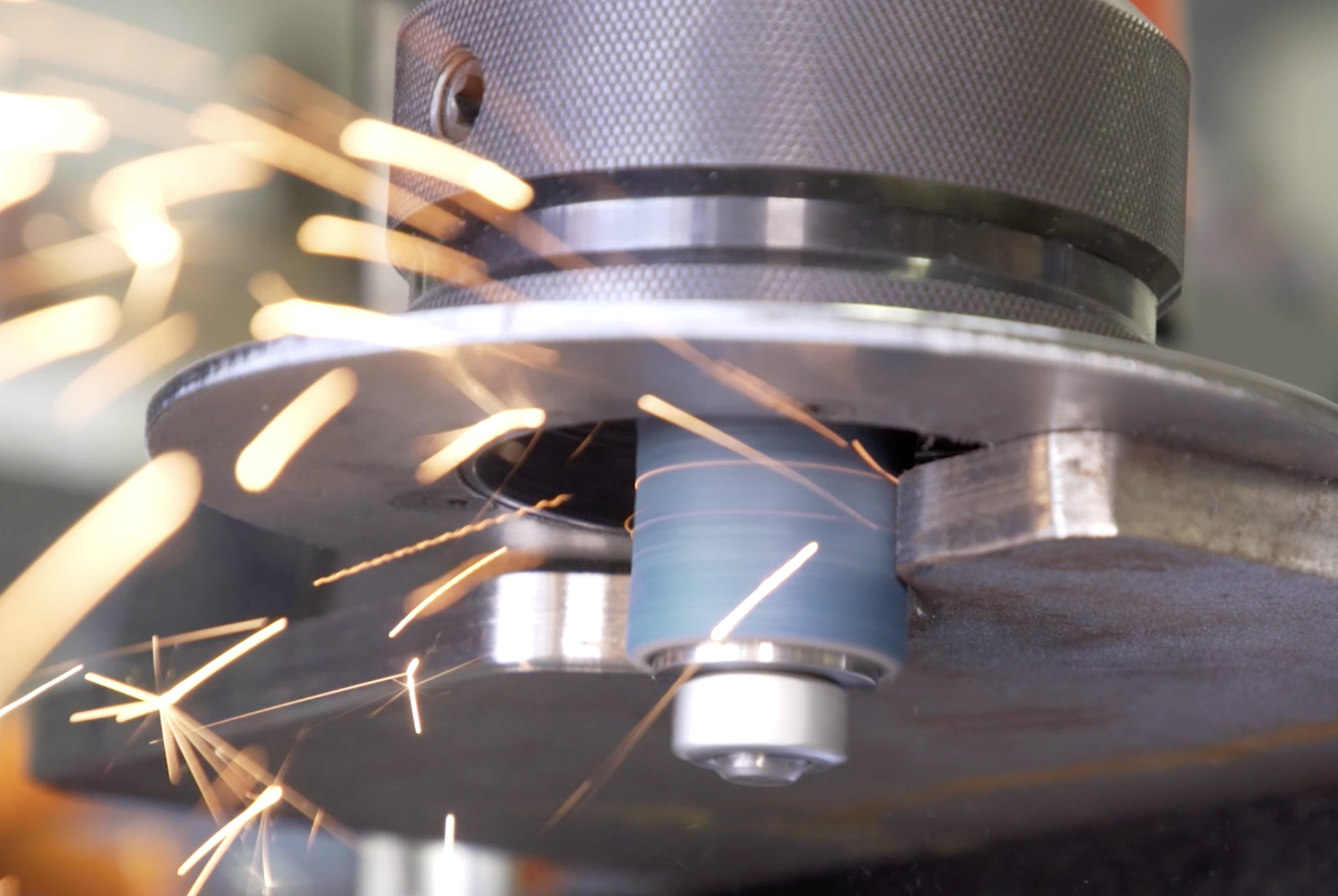

| Tarvikud – servapuhastaja: | Art.nr. |

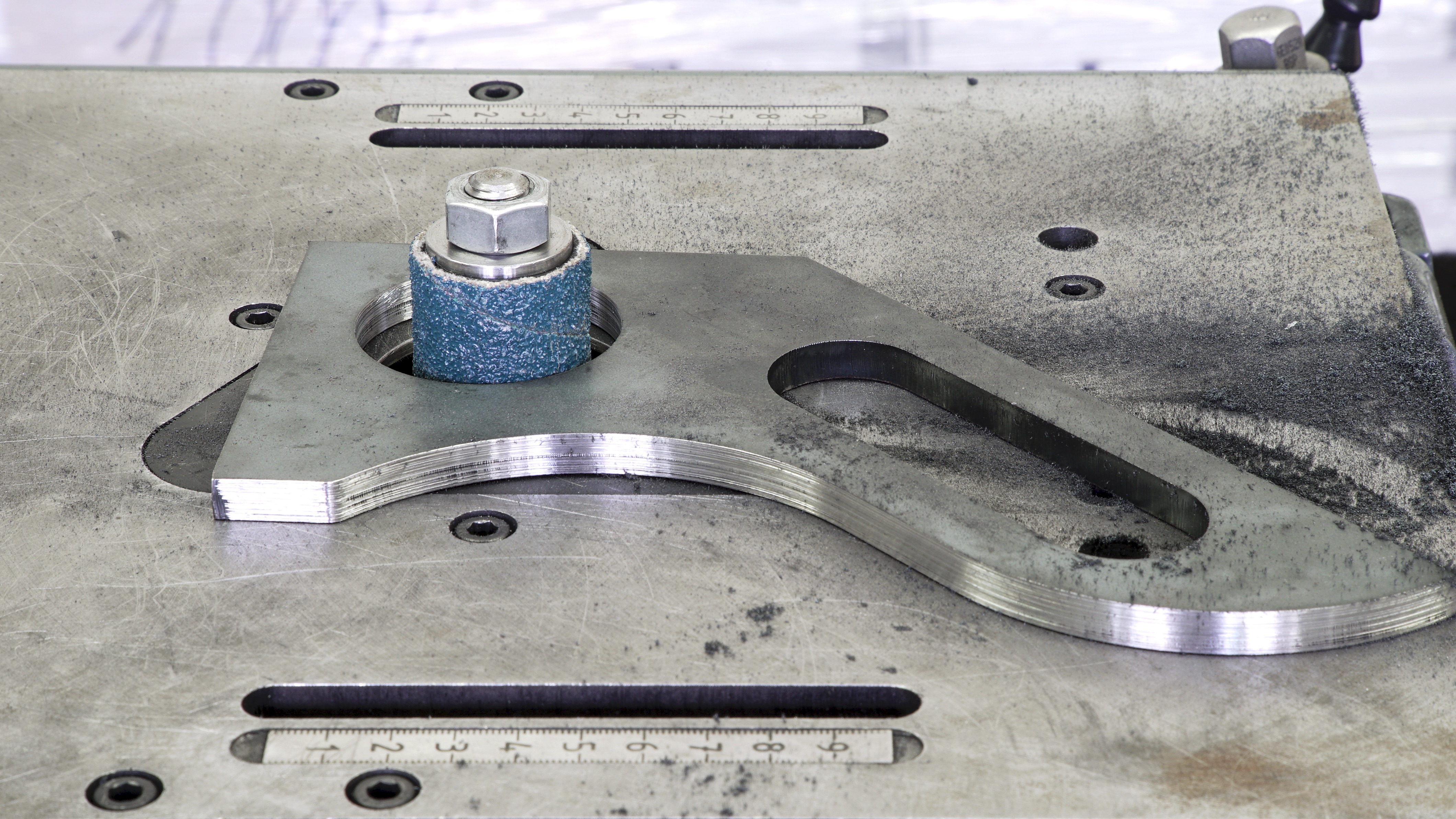

| Lihvimisadapter – servapuhastaja – sisaldab 10 tk lihvrõngast terasuurusega 40, 1 tk juhtrulli | 25310 |
| Servapuhastaja polüuretaanist varujuhtrullik | 25311 |

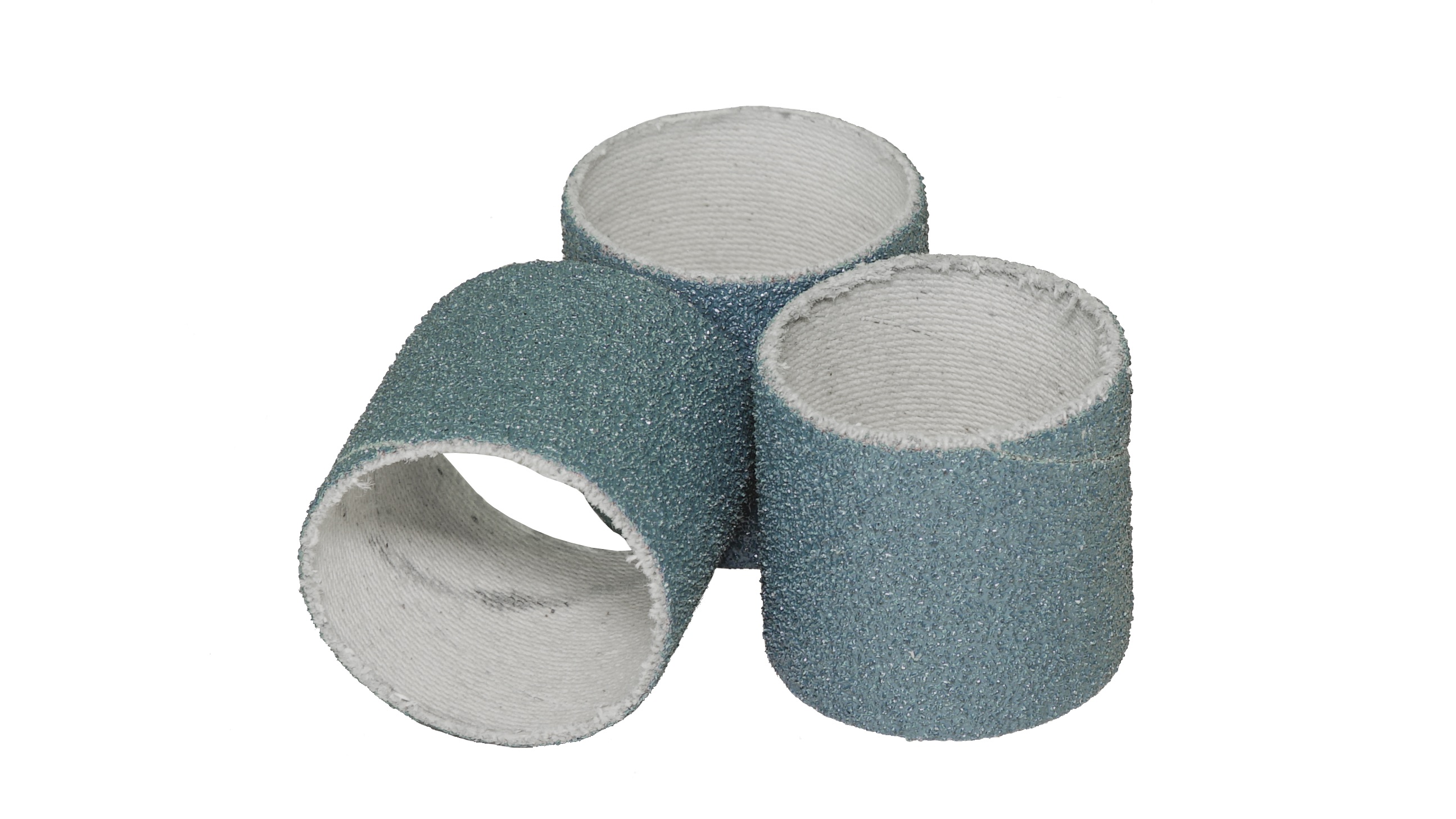

| Lihvkettad teraga 40 servapuhastajale – 50 tk pakendis | 25312 |
| Lisatarvikud – muud: | Art.nr. |
| Dokkimisjaam B-Dock – väiksemate toorikute statsionaarseks faasimiseks (faasilõikur B15 Electra ei kuulu komplekti) | 25350 |
| Xpipe’i faasilõikur – torude lihtsaks ja kiireks töötlemiseks alates Ø 85 mm / 3,36 tolli (faasilõikur B15 Electra ei kuulu komplekti) | 25500 |

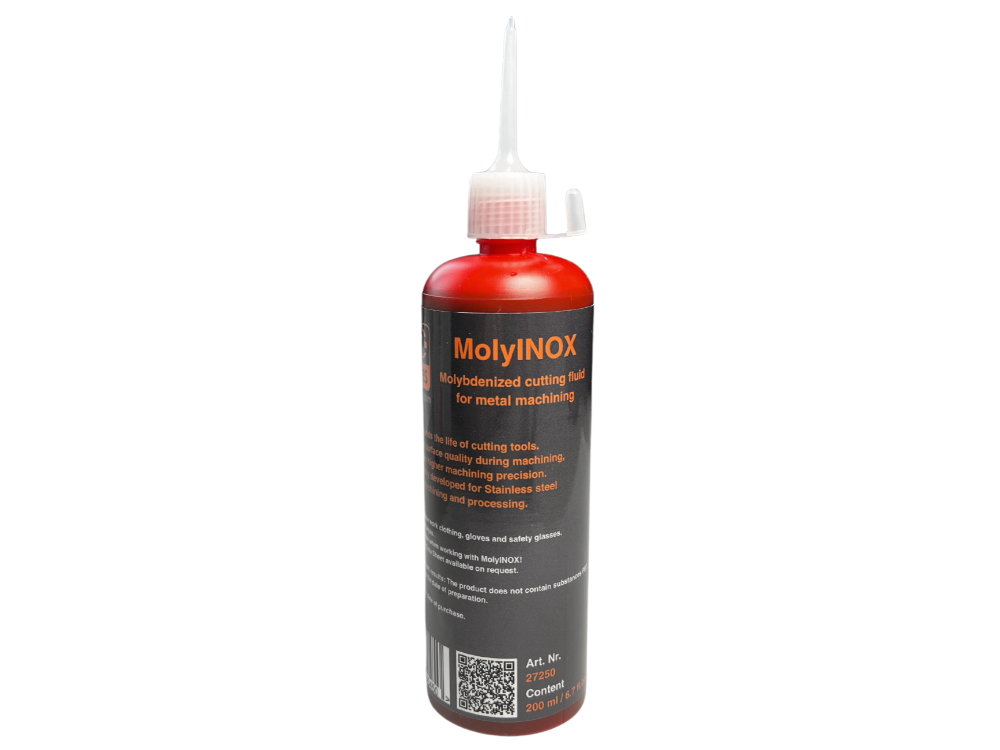

| MolyINOX – Molübdeniseeritud lõikevedelik metalli töötlemiseks – Spetsiaalselt välja töötatud roostevaba terase töötlemiseks. – 200 ml / 6,7 fl.oz | 27250 |

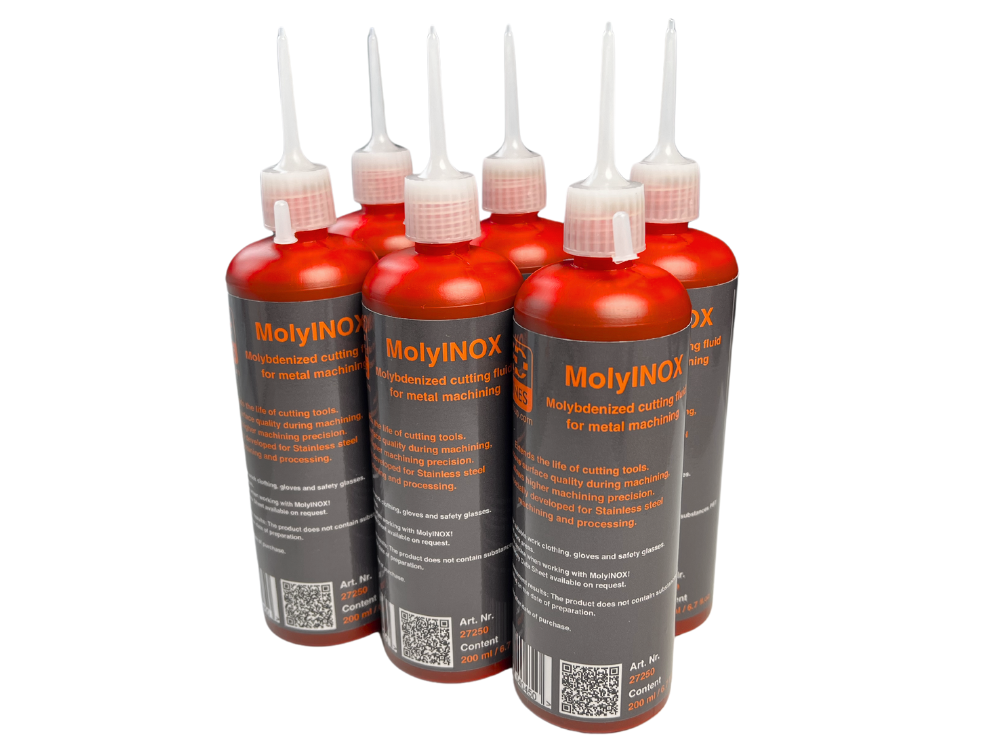

| MolyINOX – Molübdeniseeritud lõikevedelik metalli töötlemiseks – Spetsiaalselt välja töötatud roostevaba terase töötlemiseks. – Eripakkumine 5+1 TASUTA – (6 x 200 ml / 6,7 fl.oz) | 27256 |
| Spetsiaalne määrdepasta freespeadele 120 g / 0,26 naela – hoiab ära keermete kinnikiilumise, kulumise, külmkeevituse ja tahkumist | 33005 |

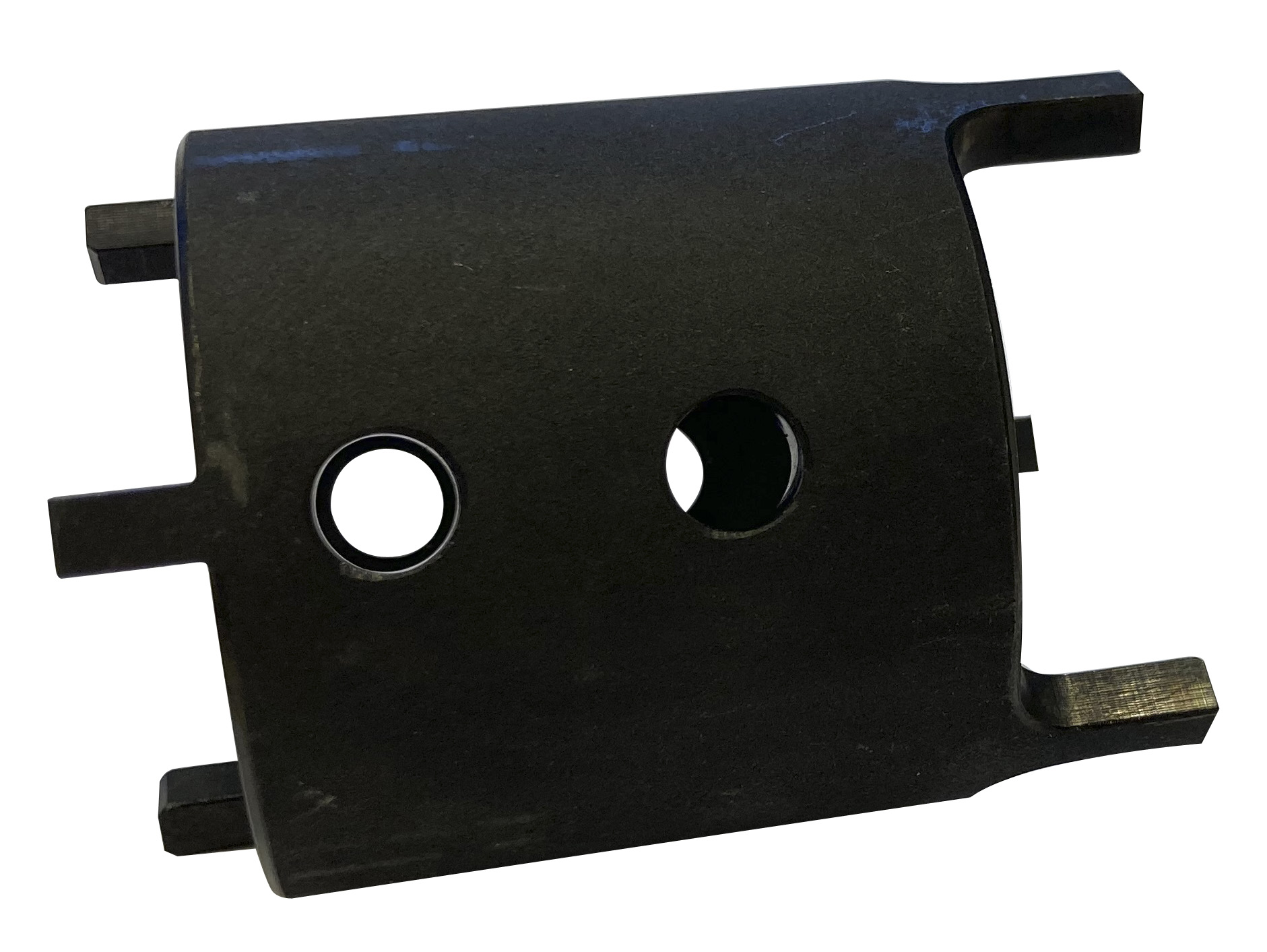

| Universaalne toruvõti (freespeade eemaldamiseks) | 25300_27 |

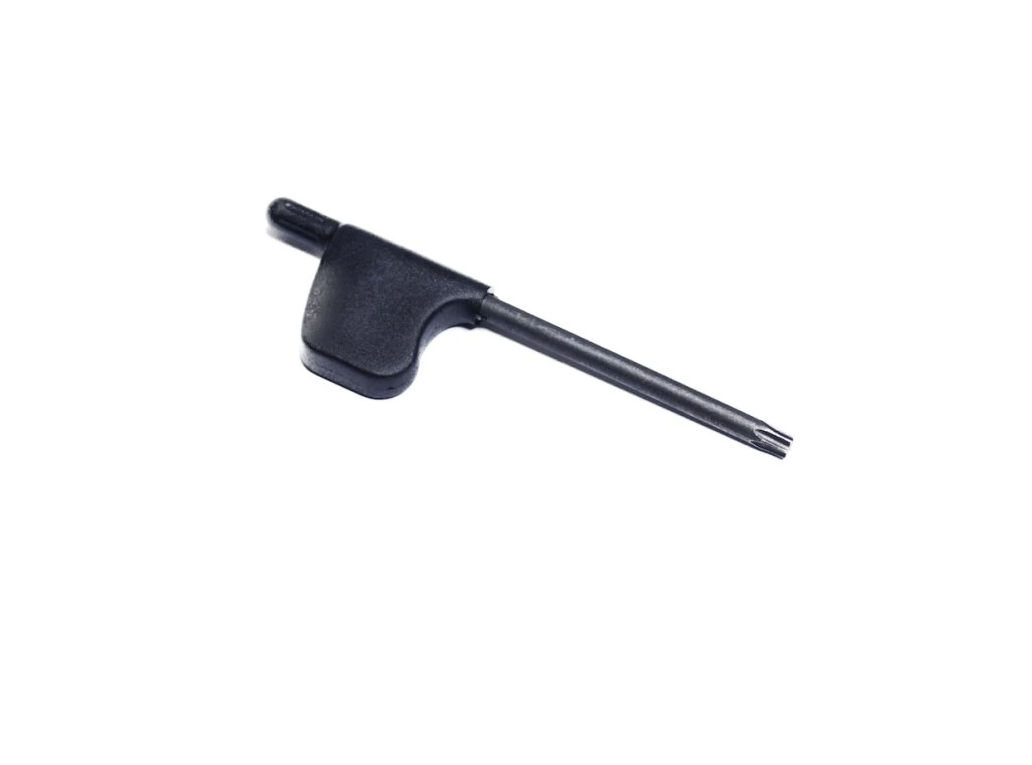

| Lipukujulise käepidemega mutrivõti lõiketerade paigaldamiseks | TORX_T15 |
| Magnetiline metallilaastude eemaldaja magnethari – kõigi magnetiliste materjalide kogumiseks – magnetvarda pikkus 180 mm / 7,1 tolli | 18654 |
| Magnethari Mag Brush Maxx Large – ratastega varustatud kõigi magnetiliste materjalide kogumiseks – töölaius 450 mm / 17,71 tolli | NMF0107 |
Faasimismasin B15 ELECTRA Next Generation
(Maksimaalne faasimiseserva laius 15 mm / 0,6 tolli / Servade ümardamise funktsioon)
Faasimismasin B15 ELECTRA on mõeldud töödeldavate detailide faasimiseks ja ebatasasuste eemaldamiseks, sise- ja välisraadiuste ning aukude freesimiseks. Servade ümardamise funktsioon.
Spetsiaalselt loodud faasimise tegemiseks ja keevituse ettevalmistamiseks.
Võimas elektriajam äärmuslike koormuste jaoks.
Aastate jooksul on faasimismasin B15 Electra saanud oma valdkonnas tõeliseks etaloniks. Selle masina uus põlvkond seab kaasaegsele tootmisele veelgi kõrgemad standardid.
Uus täiustatud B15 Electra on varustatud täiesti uue põlvkonna mootoriga, millel on patenteeritud tolmukaitse pikema vastupidavuse tagamiseks.
See mootor tagab pikaajalise jõudluse isegi nõudlikes tingimustes.
B15 Electra on konstrueeritud pakkuma enneolematut võimsust, ohutust ja kasutusmugavust, muutes selle ideaalseks valikuks professionaalidele, kes otsivad faasimisel usaldusväärsust ja jõudlust.
Faasimismasin B15 ELECTRAle sobivad lisaseadmed

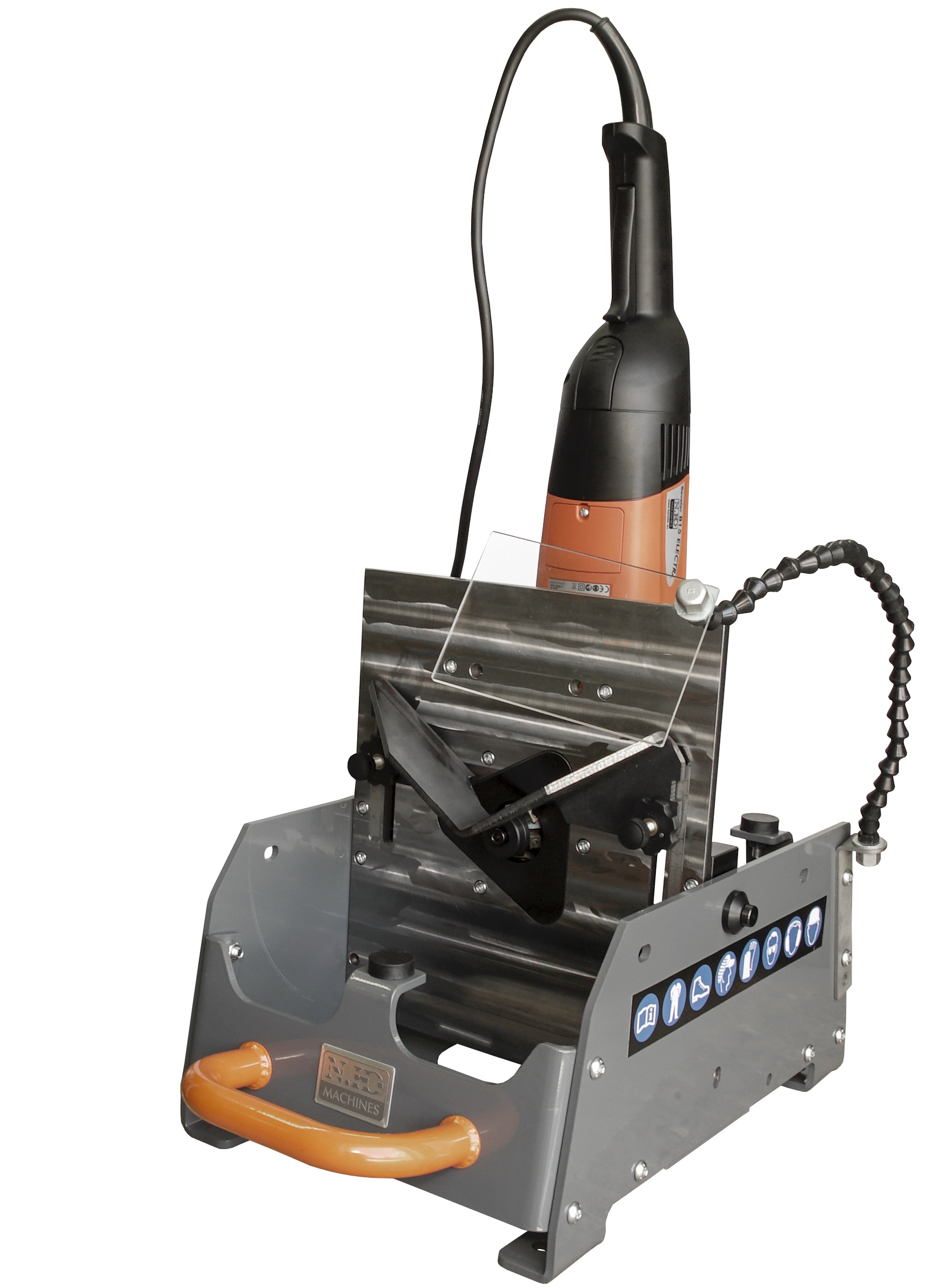

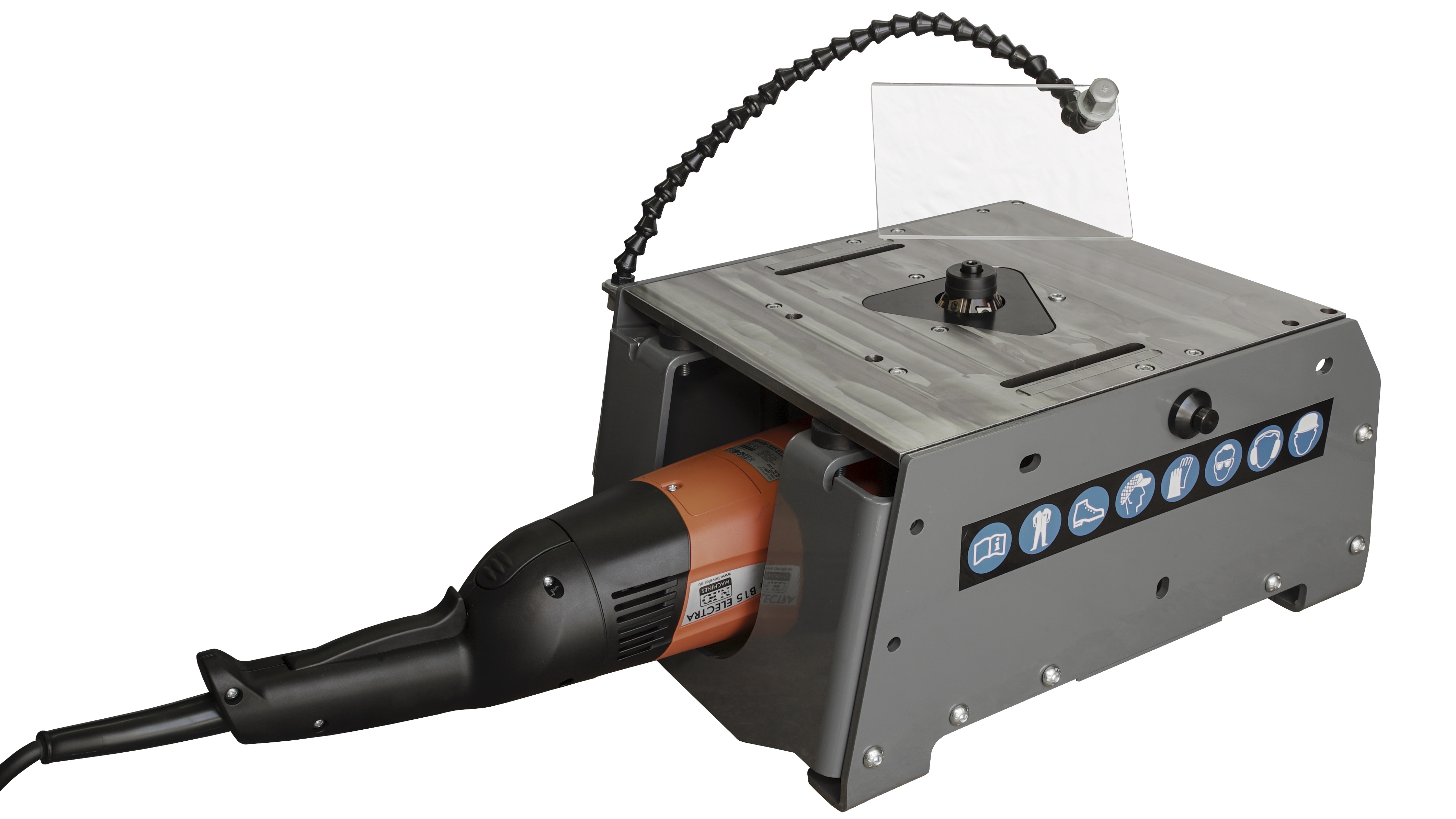

1. B-Dock dokkimisjaam
B-Dock muudab B15 ELECTRA faasimasina statsionaarseks tööriistaks, võimaldades mugavalt ja täpselt faasiservade lõikamist ka väikestel või ebakorrapäraste kujude toorikutel. Vertikaalselt reguleeritav laud ja tugev disain tagavad stabiilse töö ning raadius freesimispeaga saab lõigata ka ümardusservi, säilitades masina kõik käsitsemise eelised.

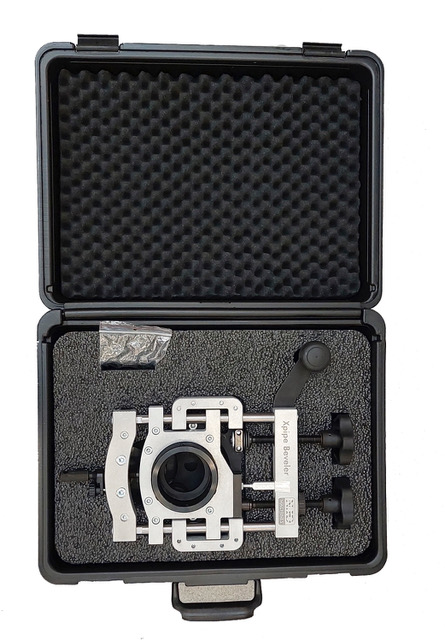

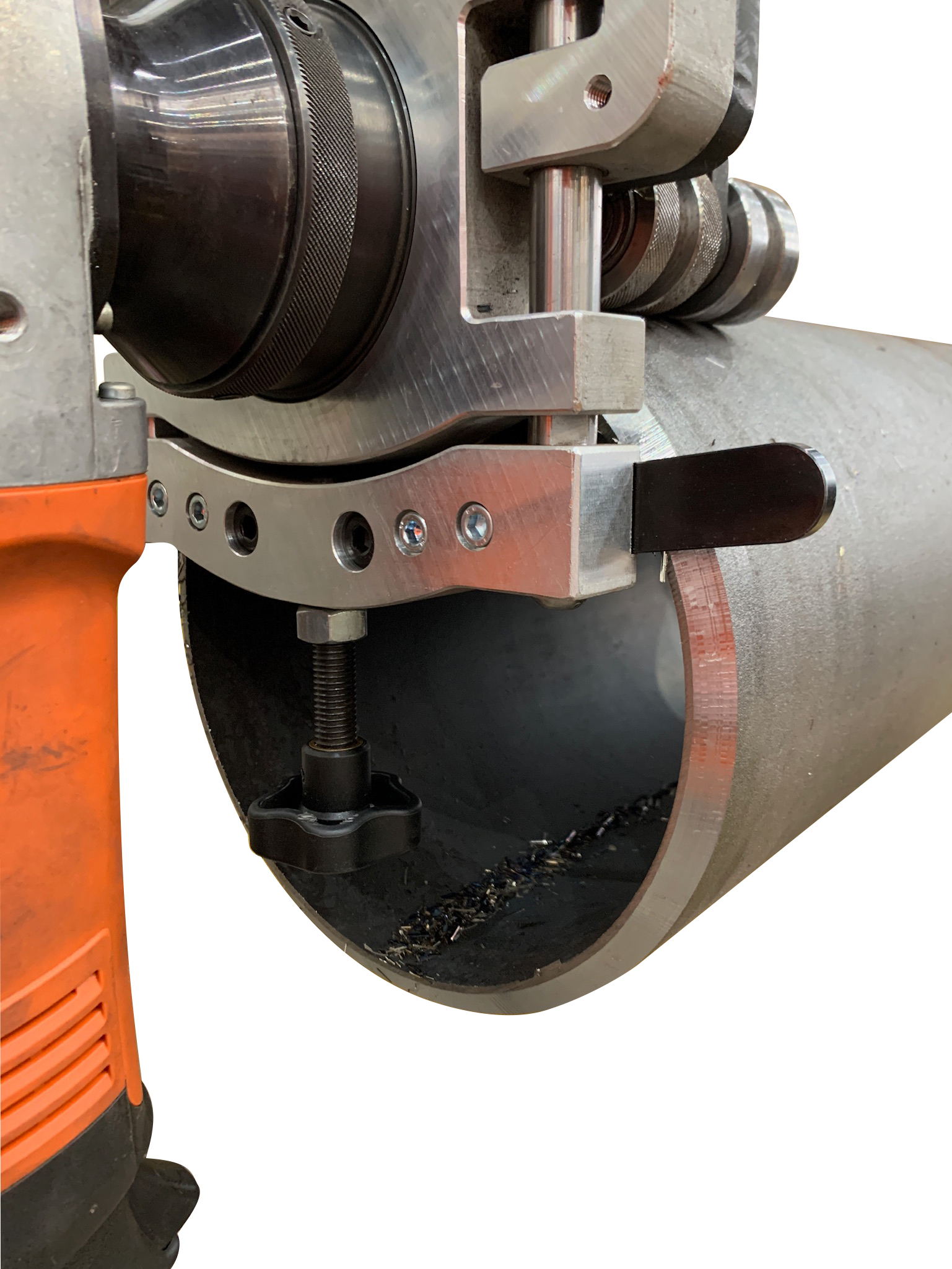

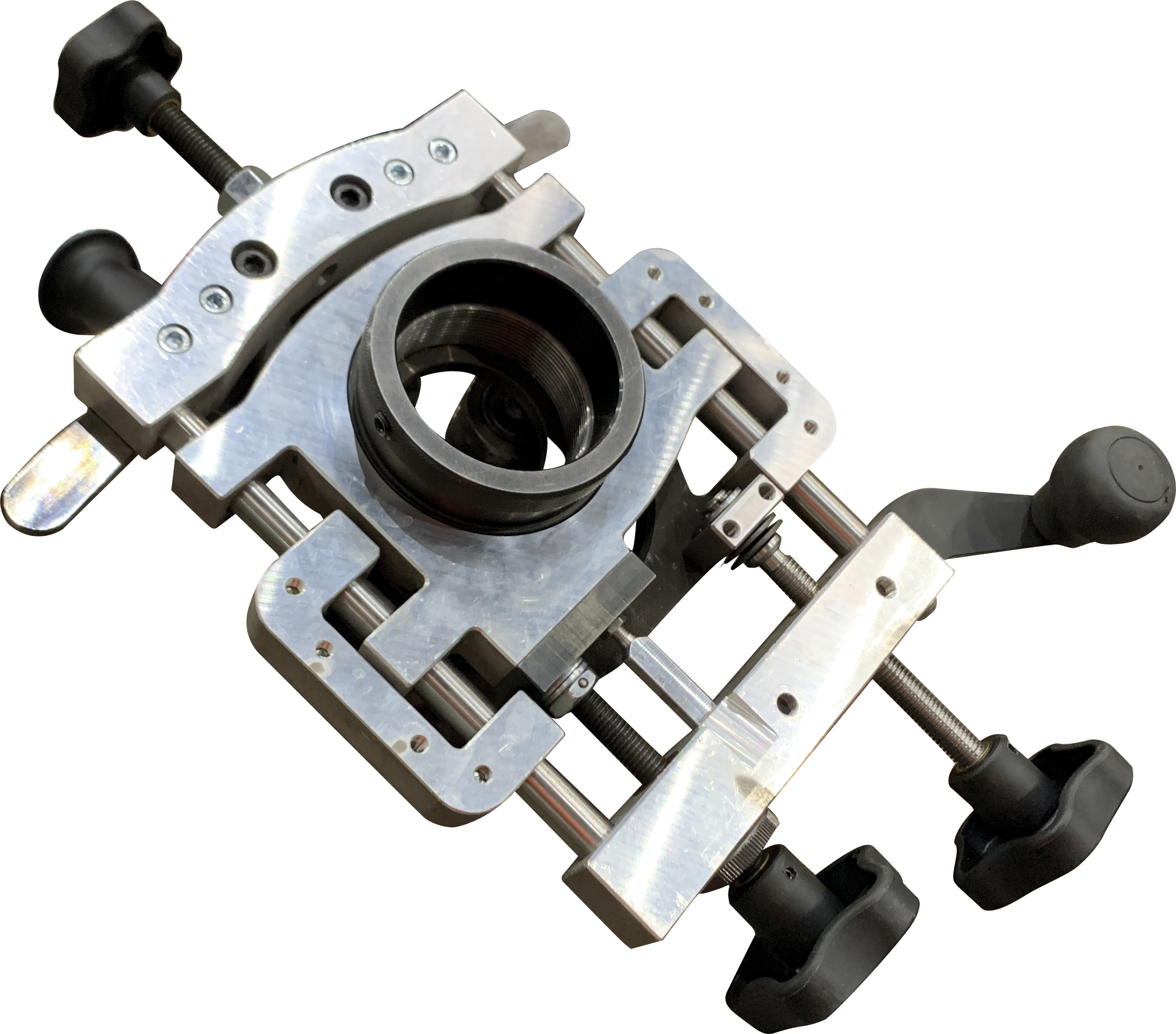

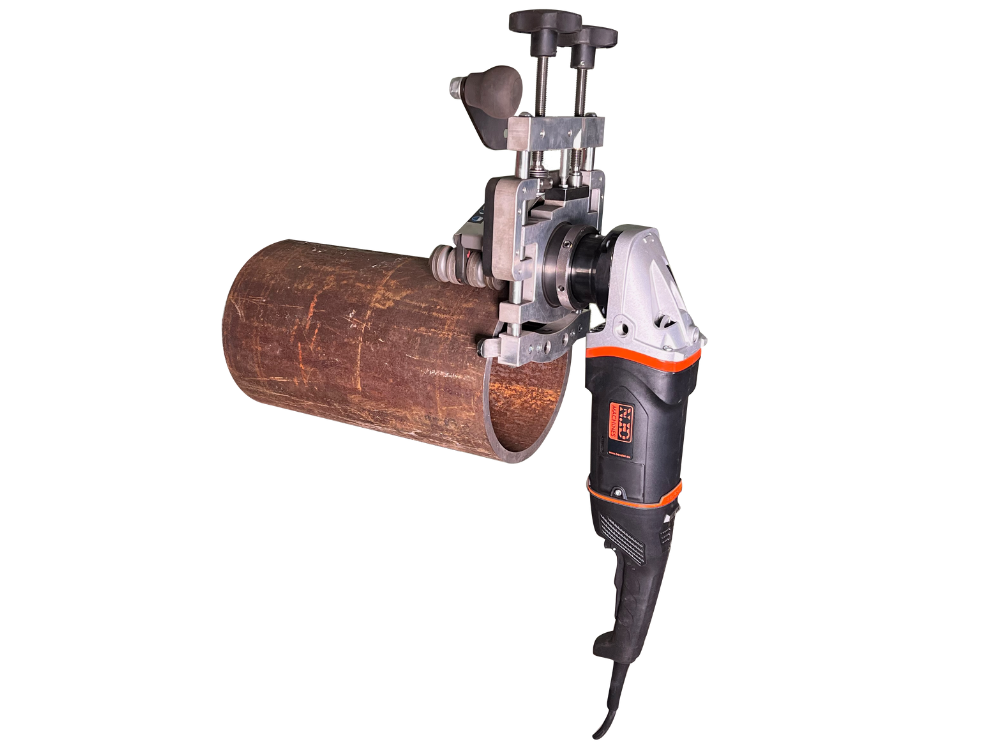

2. Xpipe Beveler
Xpipe Beveler võimaldab faasimasina B15 ELECTRA-ga töötada torude ja voolikute kallutatud servadega alates Ø 85 mm. Tänu tugevale raamile, spetsiaalsetele rullidele ja sujuvalt reguleeritavale kaldteele saab teha täpseid kaldlõikeid ebatasastele torudele või lehtmetalli servadele, suurendades masina mitmekülgsust tööstuslikes tingimustes.
3. Twister torufaasimismasin
Twister täiendab B15 ELECTRA faasimasinat väikeste torude (Ø 19,5–70 mm) servade ja keevispindade ettevalmistamisel. Kerge ja ergonoomiline tööriist võimaldab täpset faasimist kuni 45° nurga all, sobides erinevate metallide ja plastide töötlemiseks ning tagades ohutu ja efektiivse torude faasimise.
