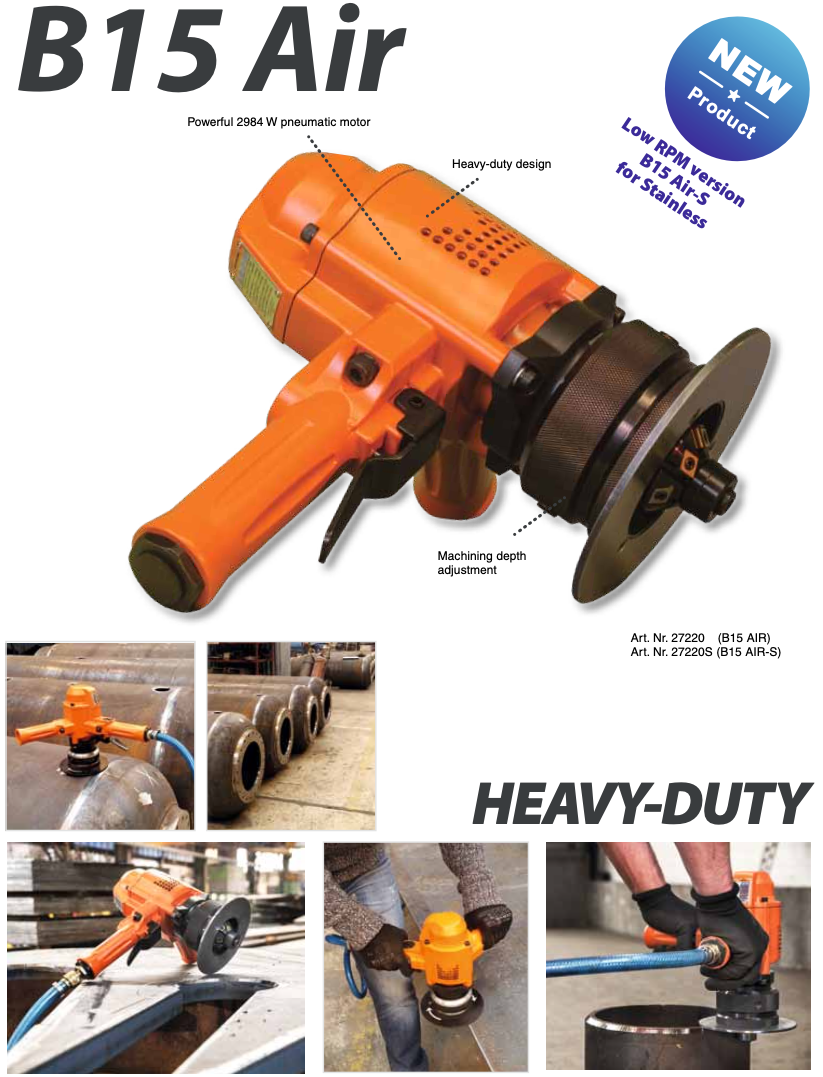

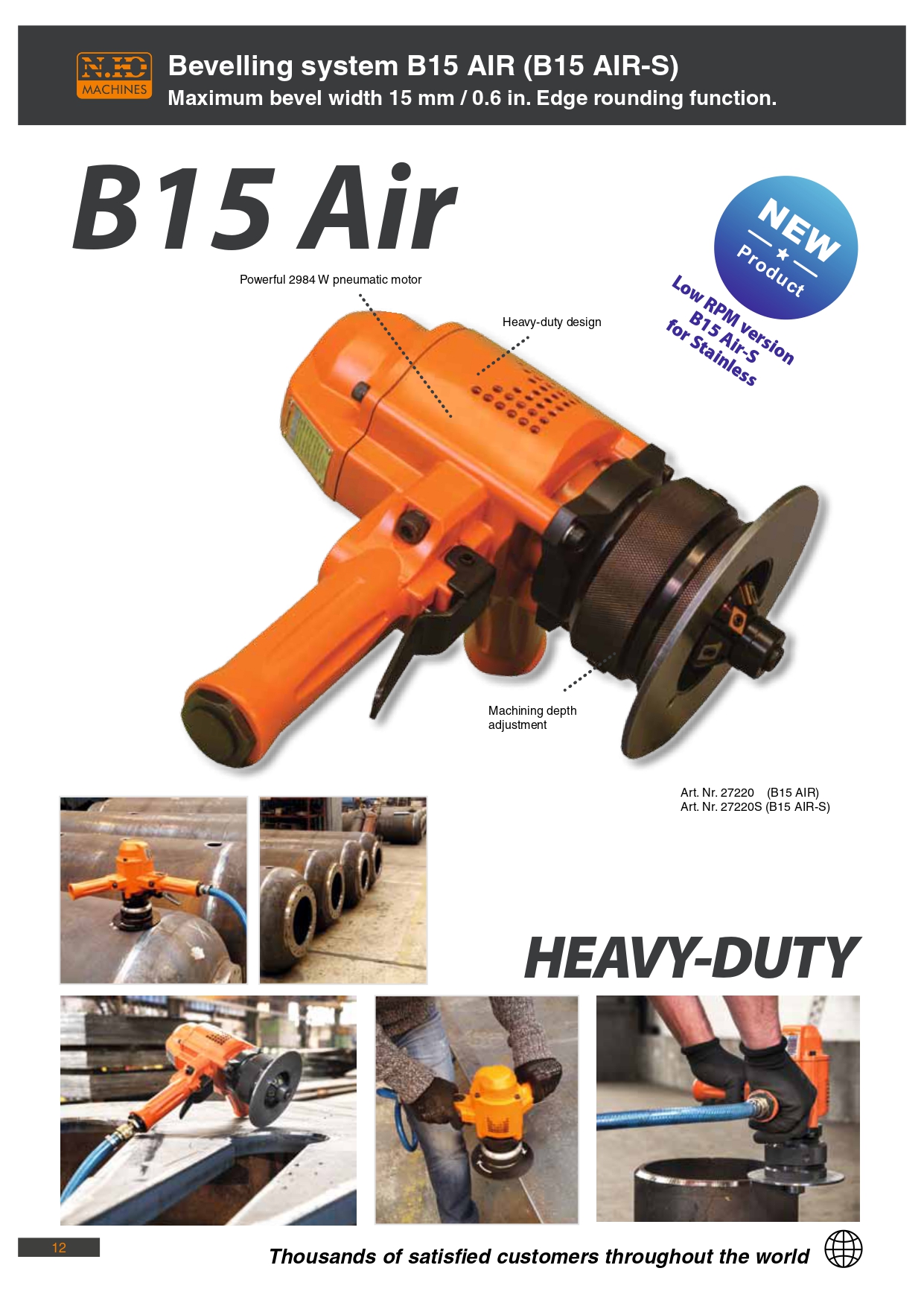

BEVELER B15 AIR – võimas pneumaatiline käsifaasimasin
B15 AIR on NKO MACHINES poolt loodud ergonoomiline pneumaatiline faasimasin, mis võimaldab faasida sirgeid servi, kontuure, auke ja raadiuseid. Sobib terase, roostevaba terase, alumiiniumi, vase ja plastiga töötamiseks. Valikus erinevad faasunurgad 30°–60°, täpne seadistus ja suur võimsus tagavad kiire ja täpse töö.

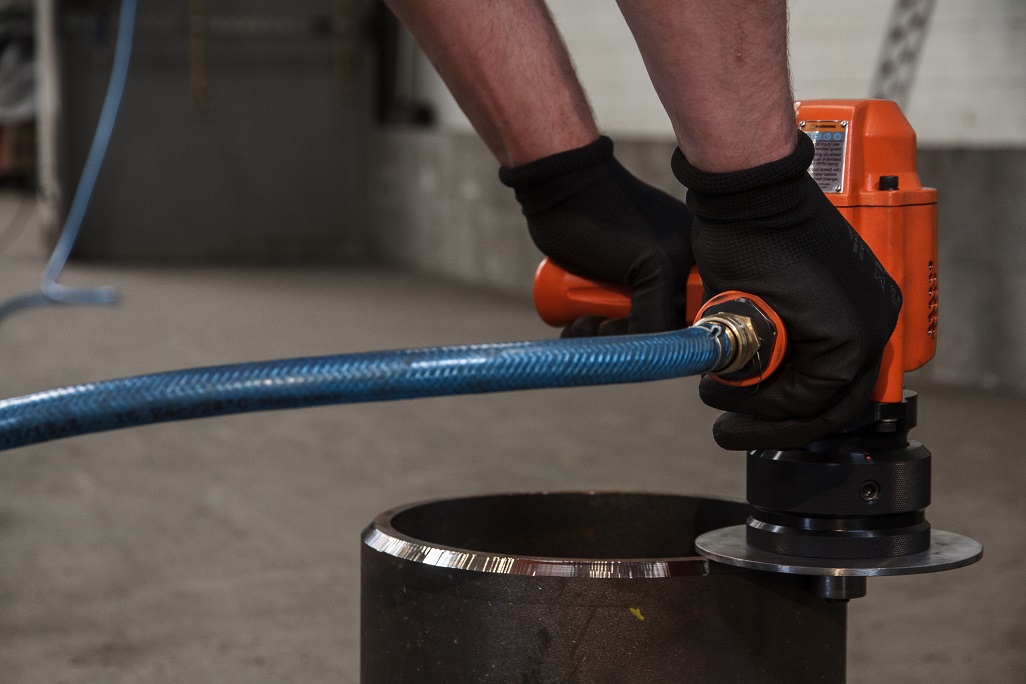

Ergonoomiline kahe käega opereerimine
Tohutu võimsus igaks otstarbeks
Sirged servad, kontuurid, puuraugud
Suurepärane hind
30°, 45°, 50°, 60°, muu vastavalt soovile
Valmistatud Tšehhi Vabariigis ettevõtte NKO MACHINES poolt
B15 AIR faasimiseseade
Peamised omadused

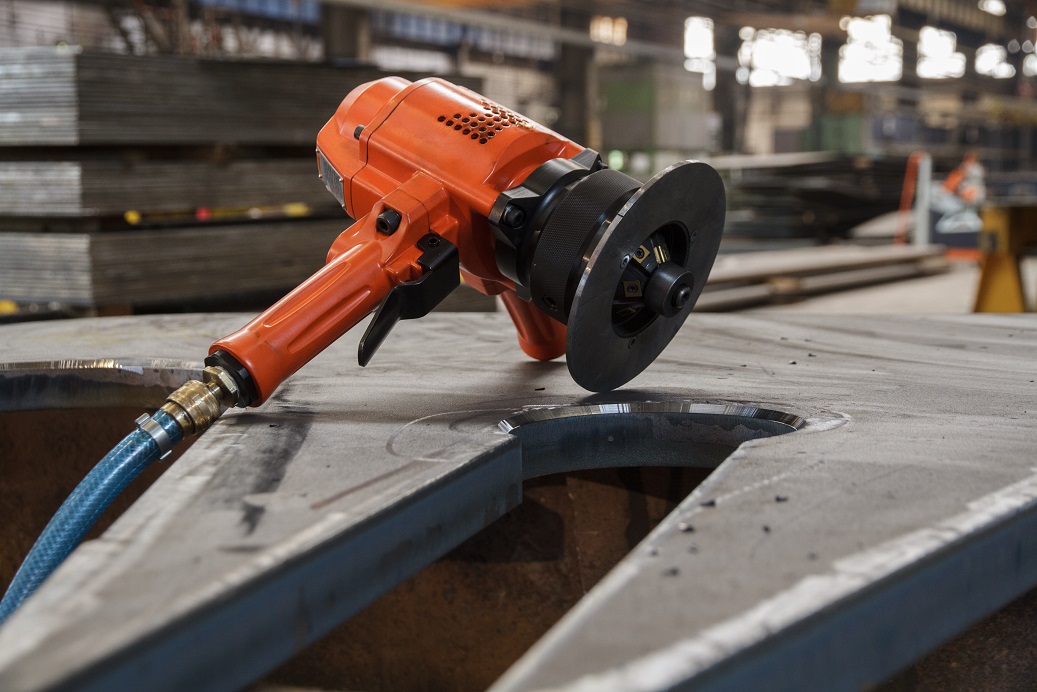

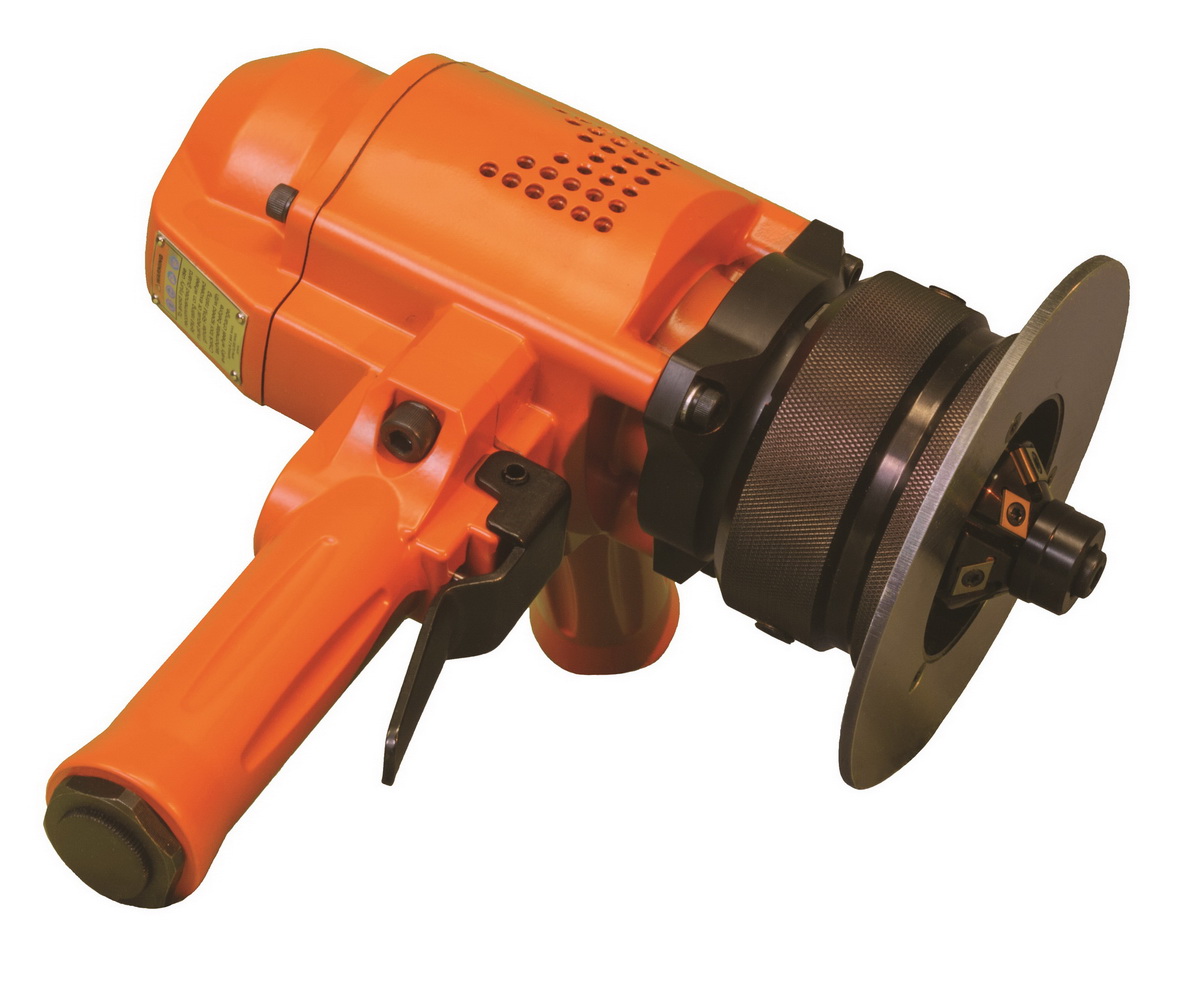

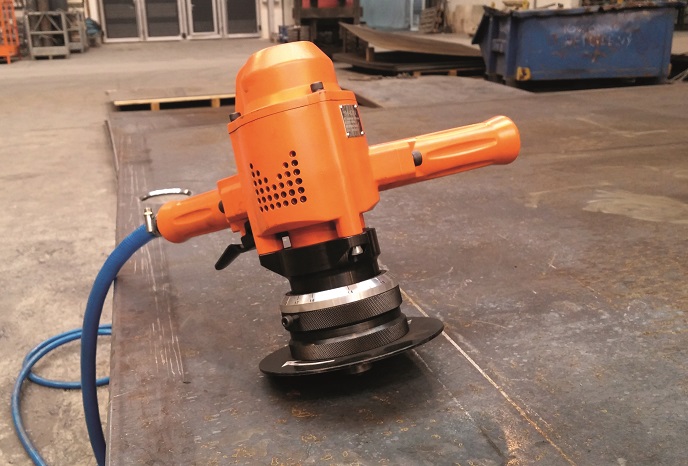

Faasilõikur B15 AIR on vastupidav käeshoitav pneumaatiline faasilõikur, mis kasutab kuut indekseeritavat kõvasulamtera. Selle disain võimaldab sirgete servade, kontuuride ja kujundite hõlpsat faasilõikamist, sobib ka raadiusega lõikamiseks.
Suure jõudlusega pneumaatiline mootor pakub tohutut võimsust igaks otstarbeks
Töötab terase, roostevaba terase, alumiiniumi, vase, plasti ja muude materjalidega.
Täppisketas võimaldab faasiserva kõrgust täpselt reguleerida.
Vahetatav tööriistahoidik nurkade 30°, 37,5°; 45°, 50°, 60° jaoks, muud nurgad vastavalt soovile.
Tehnilised andmed
Mõõtmed: 530 × 395 × 860 mm
Võimsus: 2984W
Õhurõhk/tarve: max 6 baari/750 l/min
Koormuseta: p/min 6000 (B15 AIR-S 4200 p/min)
Kaldus laius:
0 kuni 15 mm < 400 N/mm2
0 kuni 8 mm > 400 N/mm2
Netokaal: umbes 7,5 kg
Faasinurk: valikuline 30°, 37,5°, 45°, 50°, 60°, muud nurgad nõudmisel
Raadius: 2,5; 4 mm
Komplekti kuulub
Faasilõikur B15 AIR
Tööks vajalikud tööriistad
1 kasutusjuhend
ILMA PEATA! Valige soovitud pea nurk
Lisatarvikud
| Masina nimi: | Art. nr. |
| Faasimise- ja ebatasanduste eemaldamise süsteem B15 AIR (ilma freespeata) | 27220 |
| Faasimise- ja ebatasanduste eemaldamise süsteem B15 AIR-S – madala pöörete arvuga versioon roostevabale terasele (ilma freespeata) | 27220S |

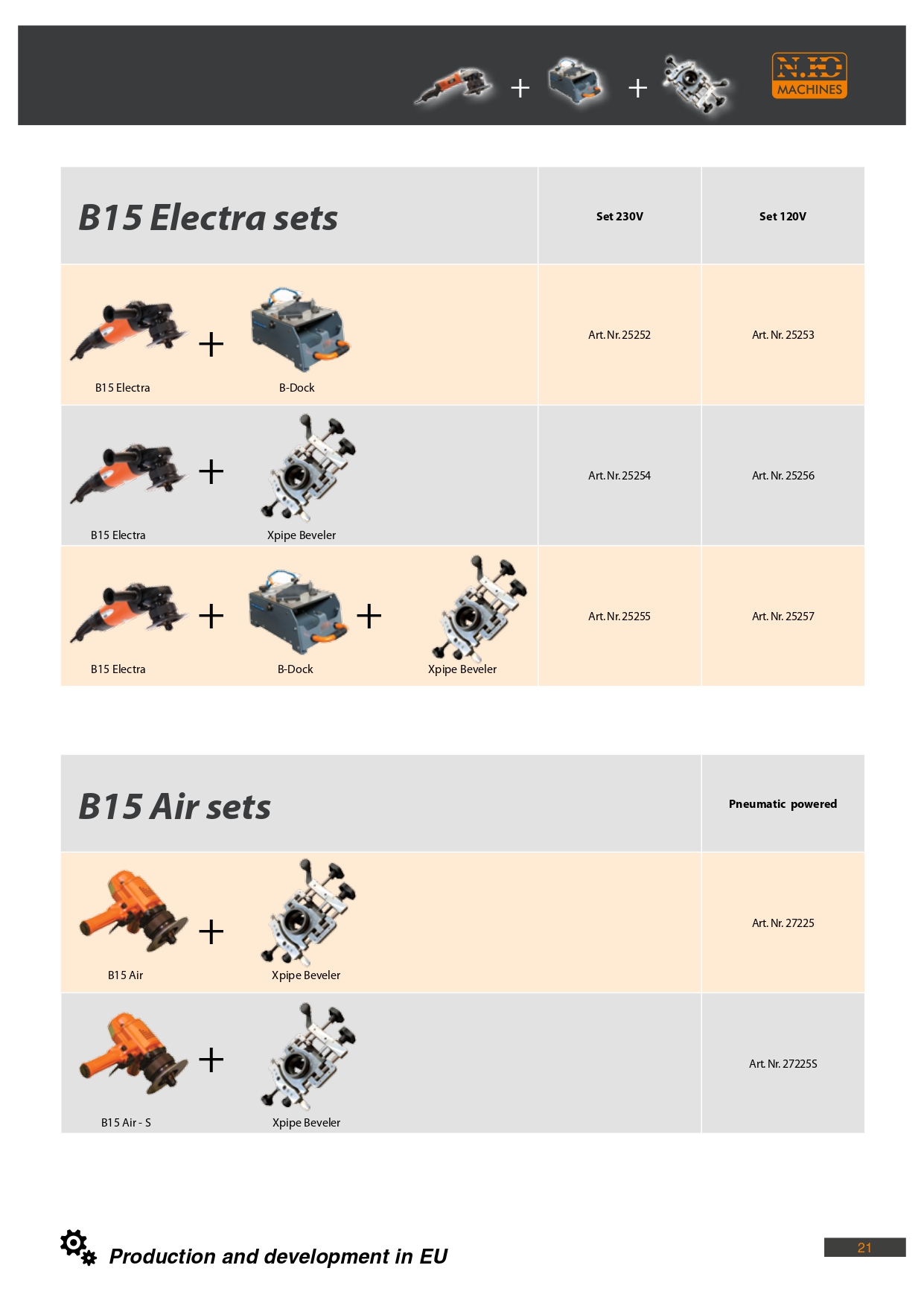

| SET faasiservade freesimise ja ebatasanduste eemaldamise süsteem B15 AIR + Xpipe kaldservade frees (ilma freespeata) | 27225 |
| SET faasiservade freesimise ja ebatasanduste eemaldamise süsteem B15 AIR-S – madala pööretega versioon roostevabale terasele + Xpipe faasiservade frees (ilma freespeata) | 27225S |

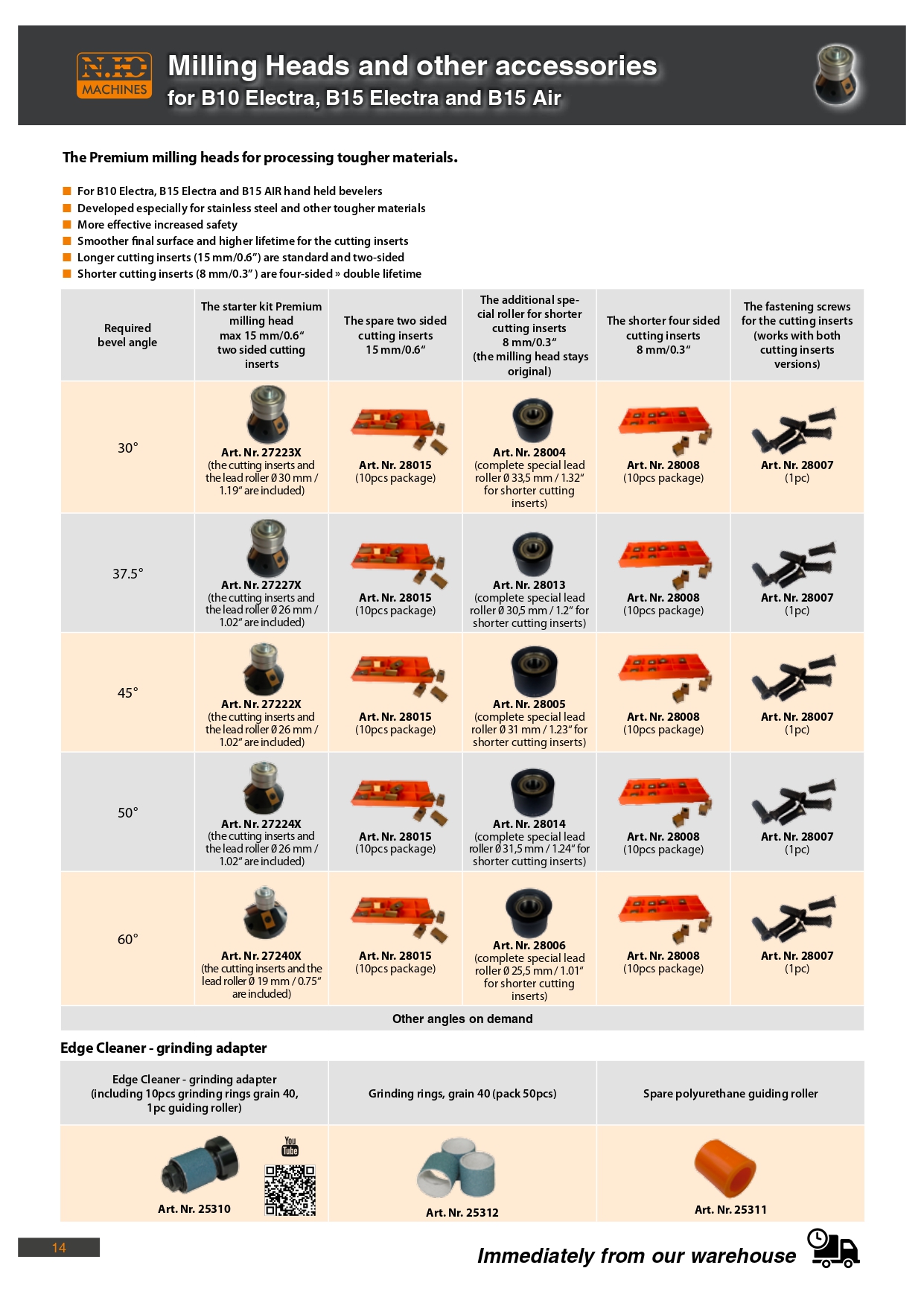

| Lisatarvikud – PREMIUM-freespead: | Art.nr. |

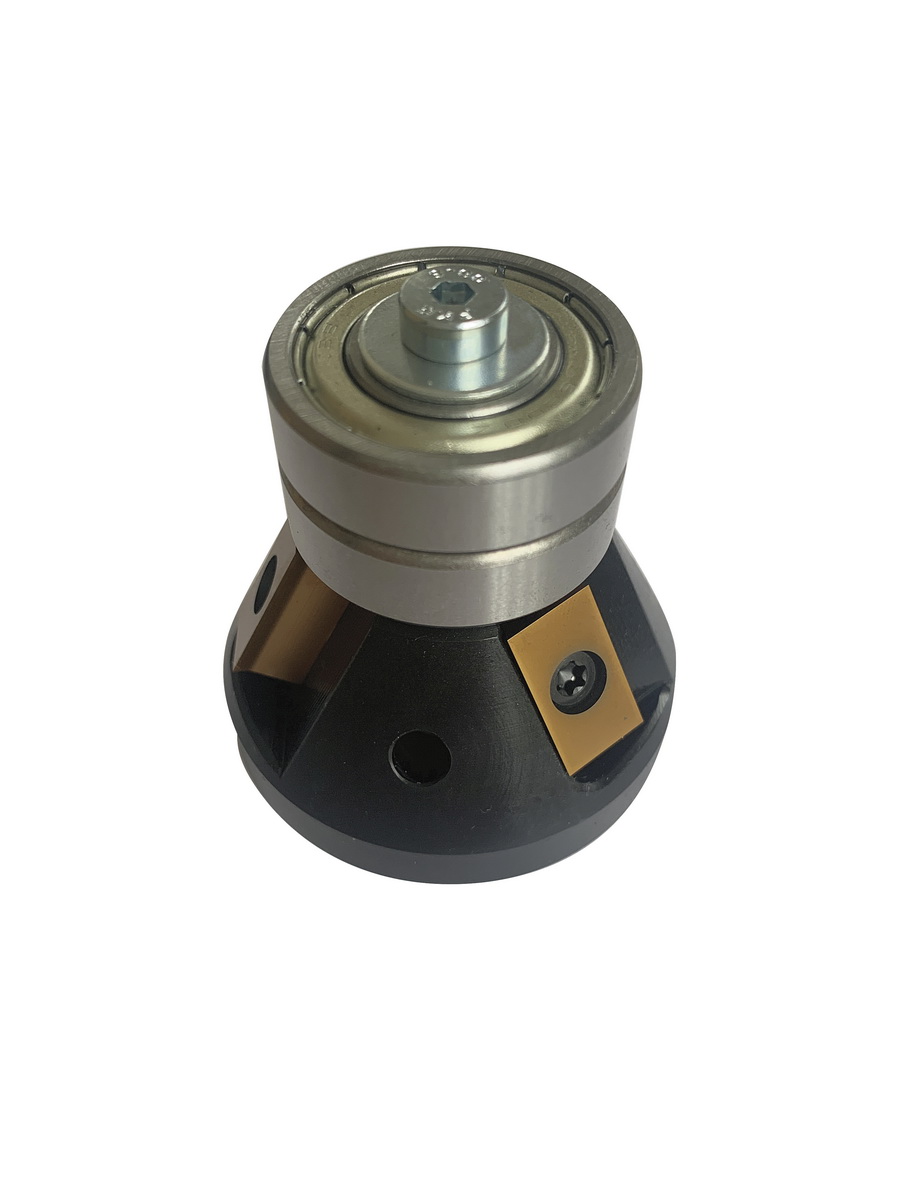

| 30° freespea PREMIUM – lõikekettad ja juhtrullik Ø 30 mm / 1,19“ on komplektis | 27223X |
| 37,5° freespea PREMIUM – lõikekettad ja juhtrullik Ø 26 mm / 1,02“ on komplektis | 27227X |

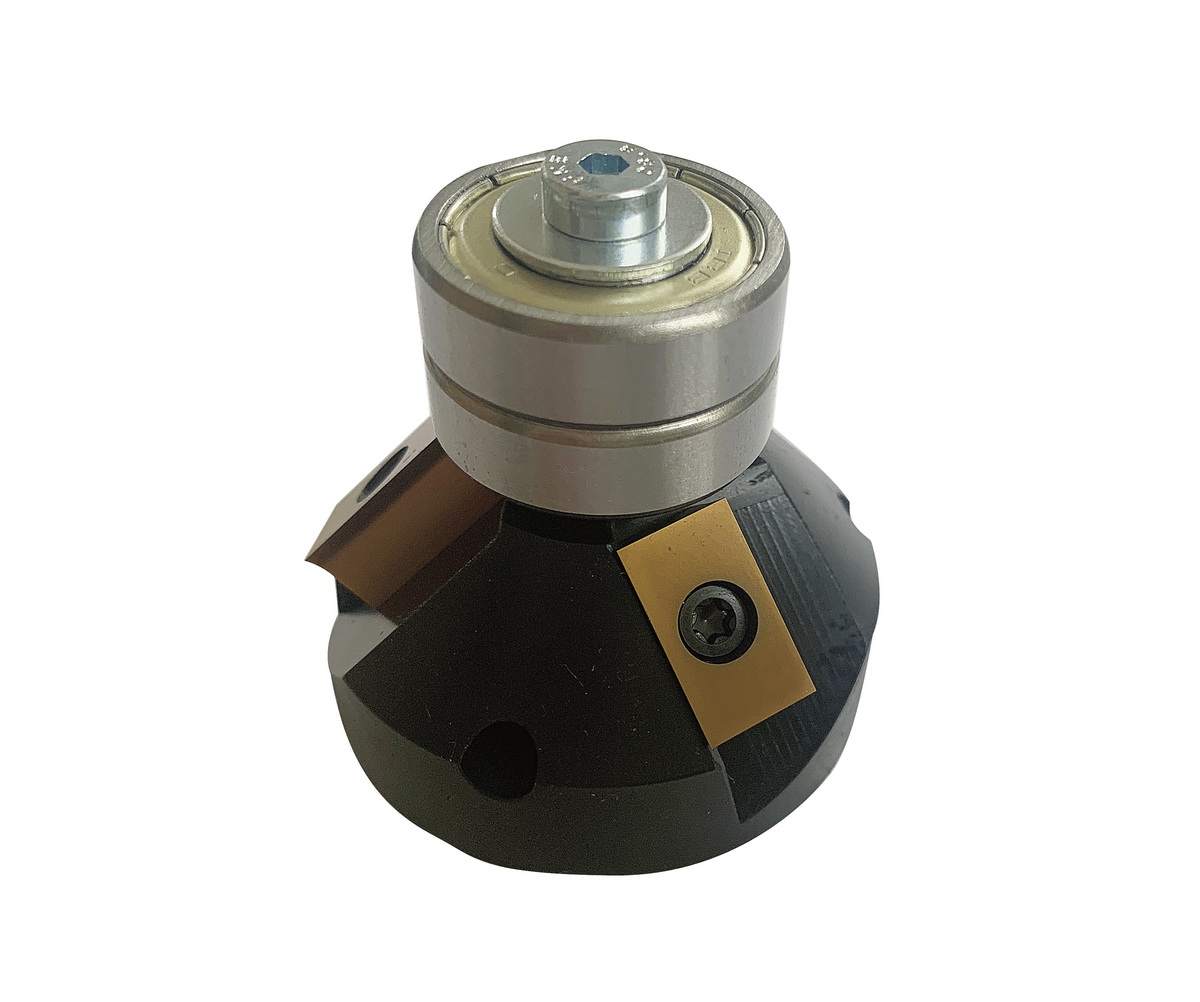

| 45° freespea PREMIUM – lõikekettad ja juhtrullik Ø 26 mm / 1,02“ on komplektis | 27222X |
| 50° freespea PREMIUM – lõikekettad ja juhtrullik Ø 26 mm / 1,02“ on komplektis | 27224X |

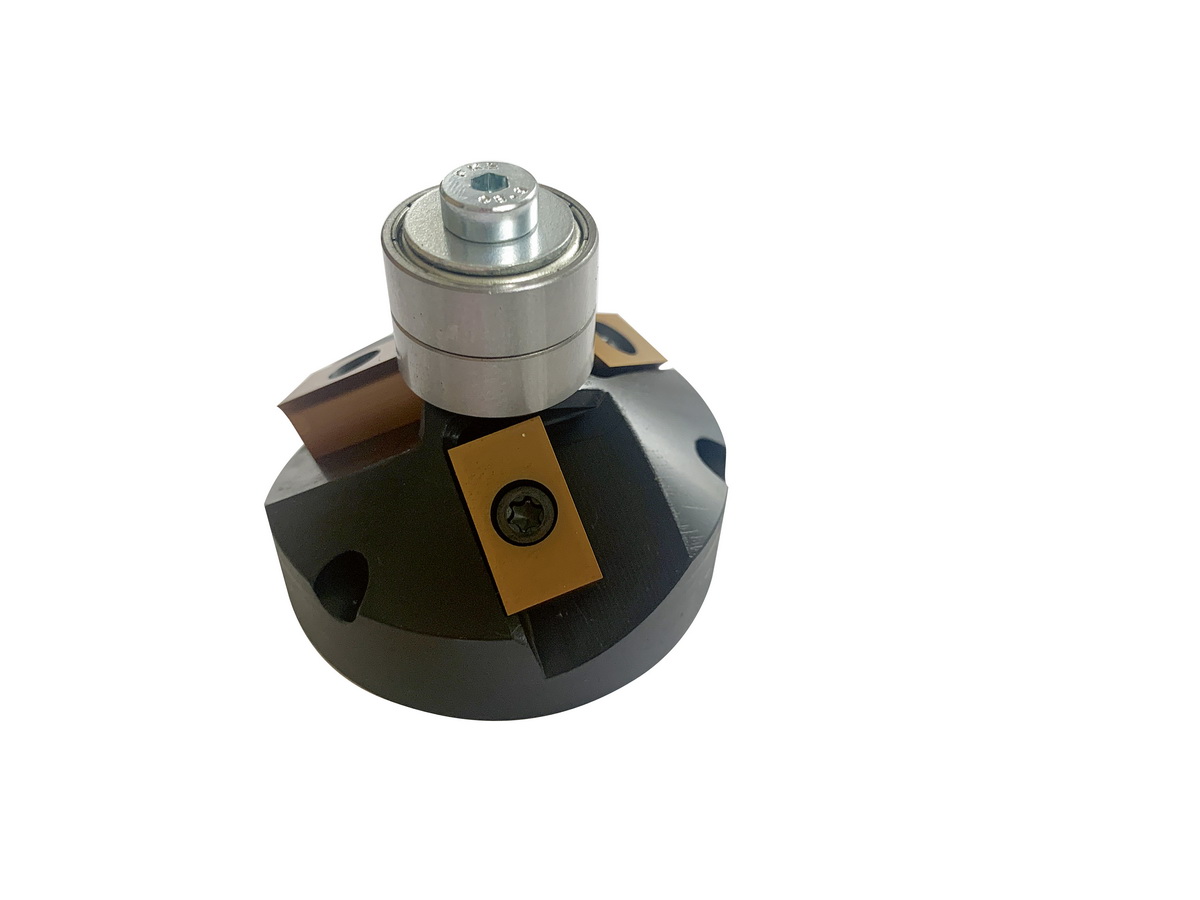

| 60° freespea PREMIUM – lõikekettad ja juhtrullik Ø 19 mm / 0,75“ on komplektis | 27240X |

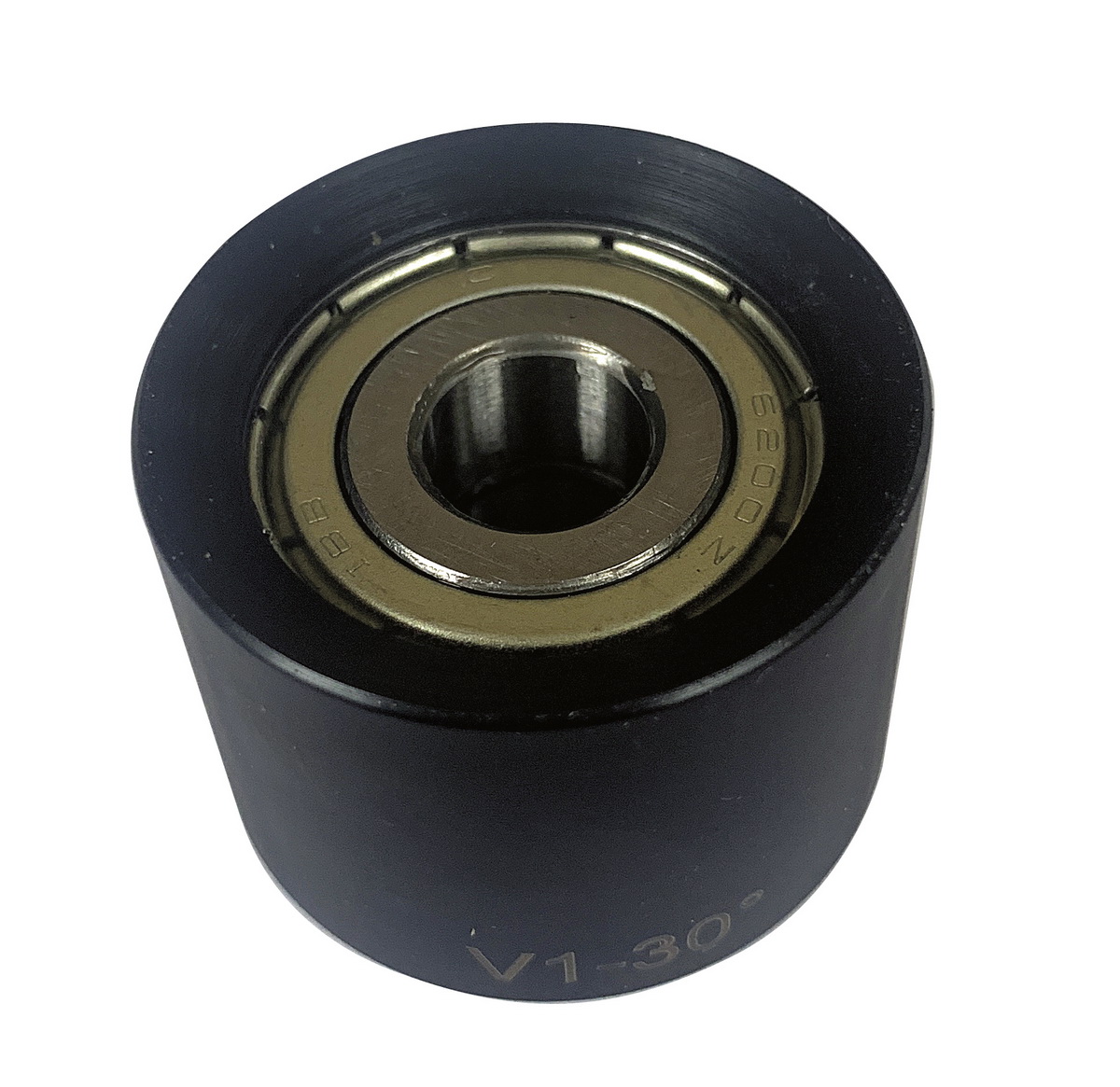

| Lühemate lõiketerade jaoks, läbimõõduga 8 mm / 0,3“ – Ø 33,5 mm / 1,32 “ – spetsiaalne 30° rull | 28004 |
| Lühemate lõiketerade (8 mm / 0,3“) jaoks on spetsiaalne täiendav 37,5° rull. | 28013 |

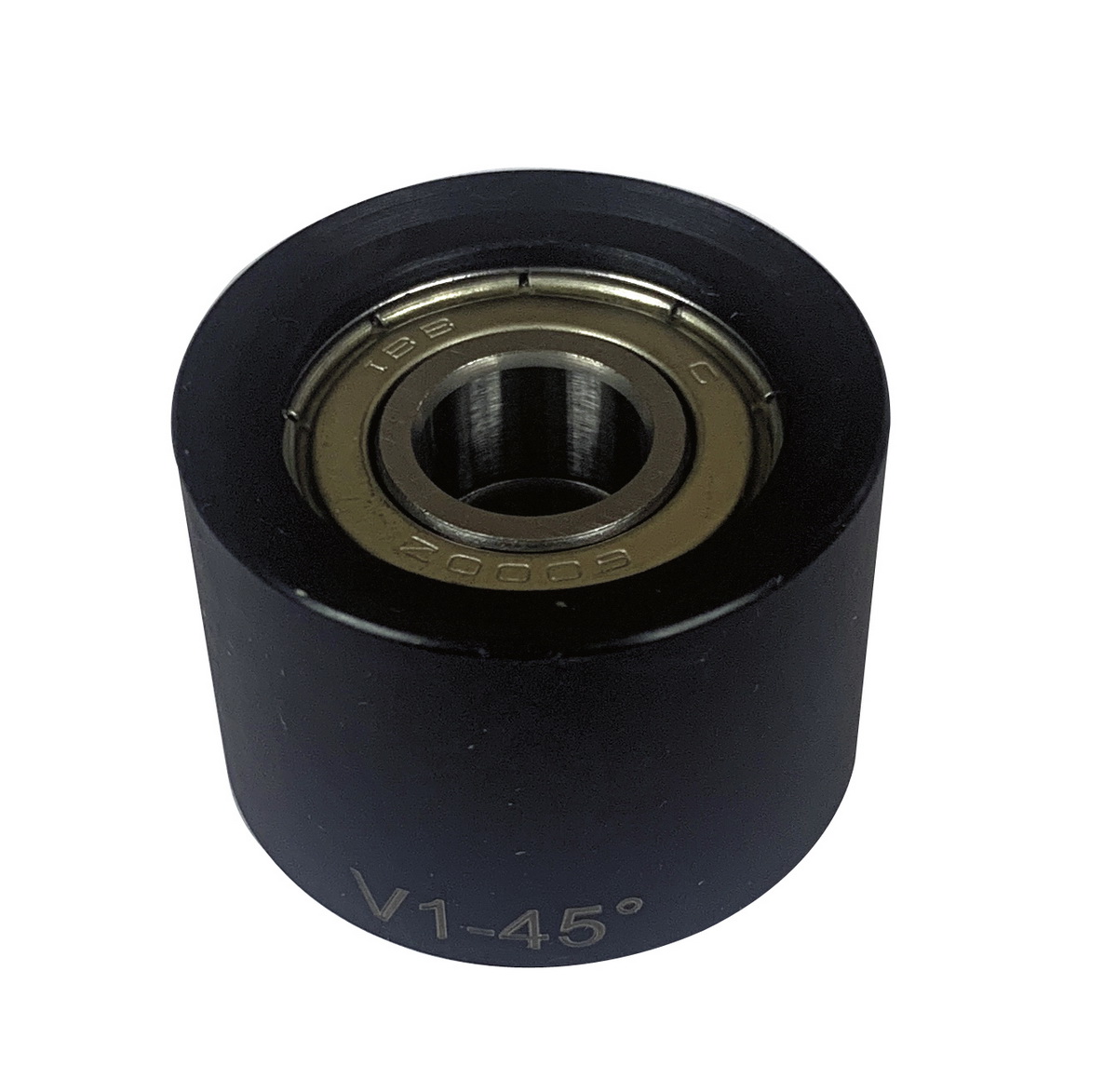

| Lühemate lõiketerade jaoks, läbimõõduga 8 mm / 0,3“ – Ø 31 mm / 1,23 “ – spetsiaalne 45° rull . | 28005 |
| Lühemate lõiketerade (8 mm / 0,3“) jaoks on spetsiaalne 50° rull. | 28014 |

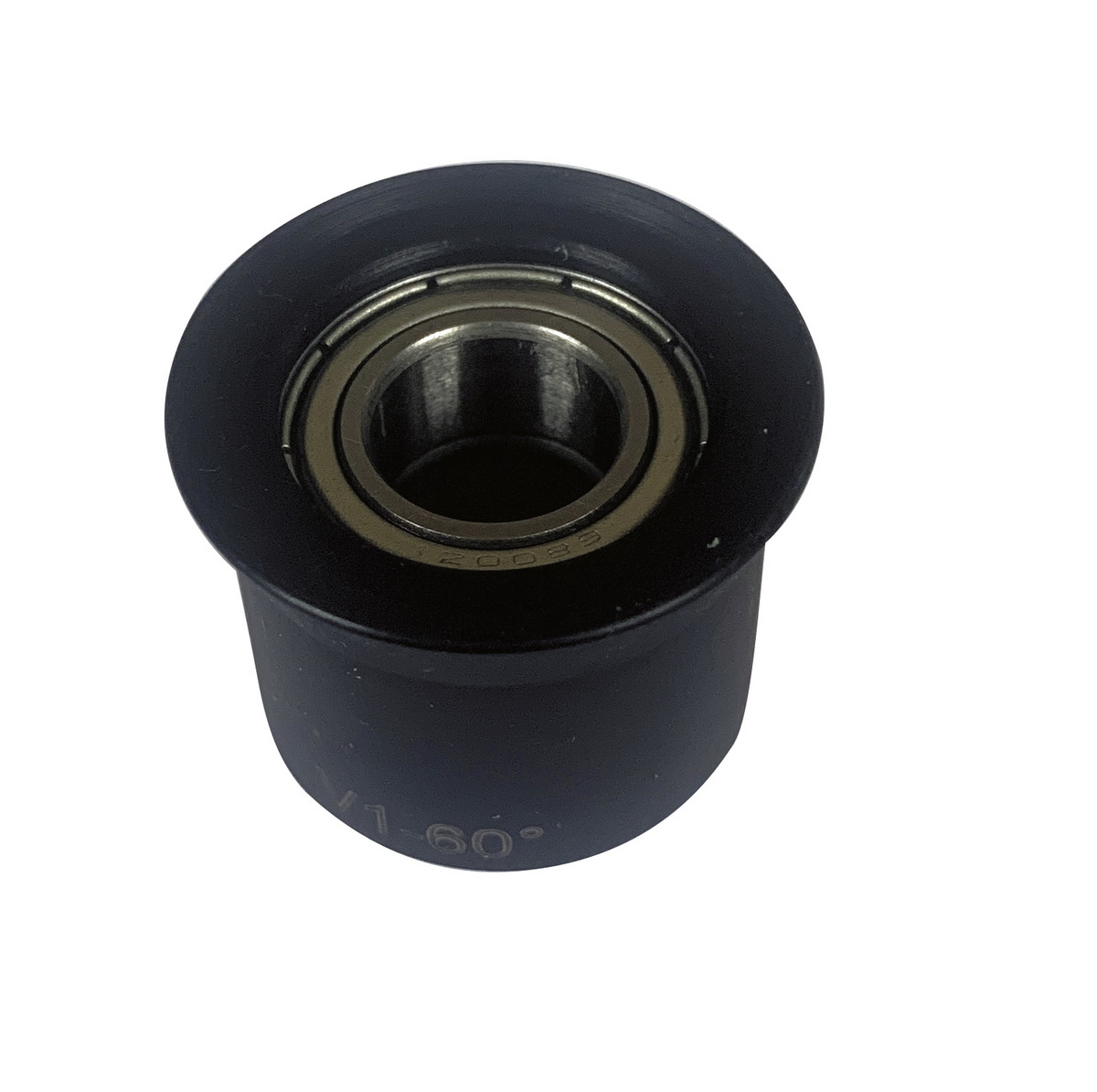

| Lühemate lõiketerade jaoks, läbimõõduga 8 mm / 0,3“ – Ø 25,5 mm / 1,01 “ – spetsiaalne 60° rull. | 28006 |

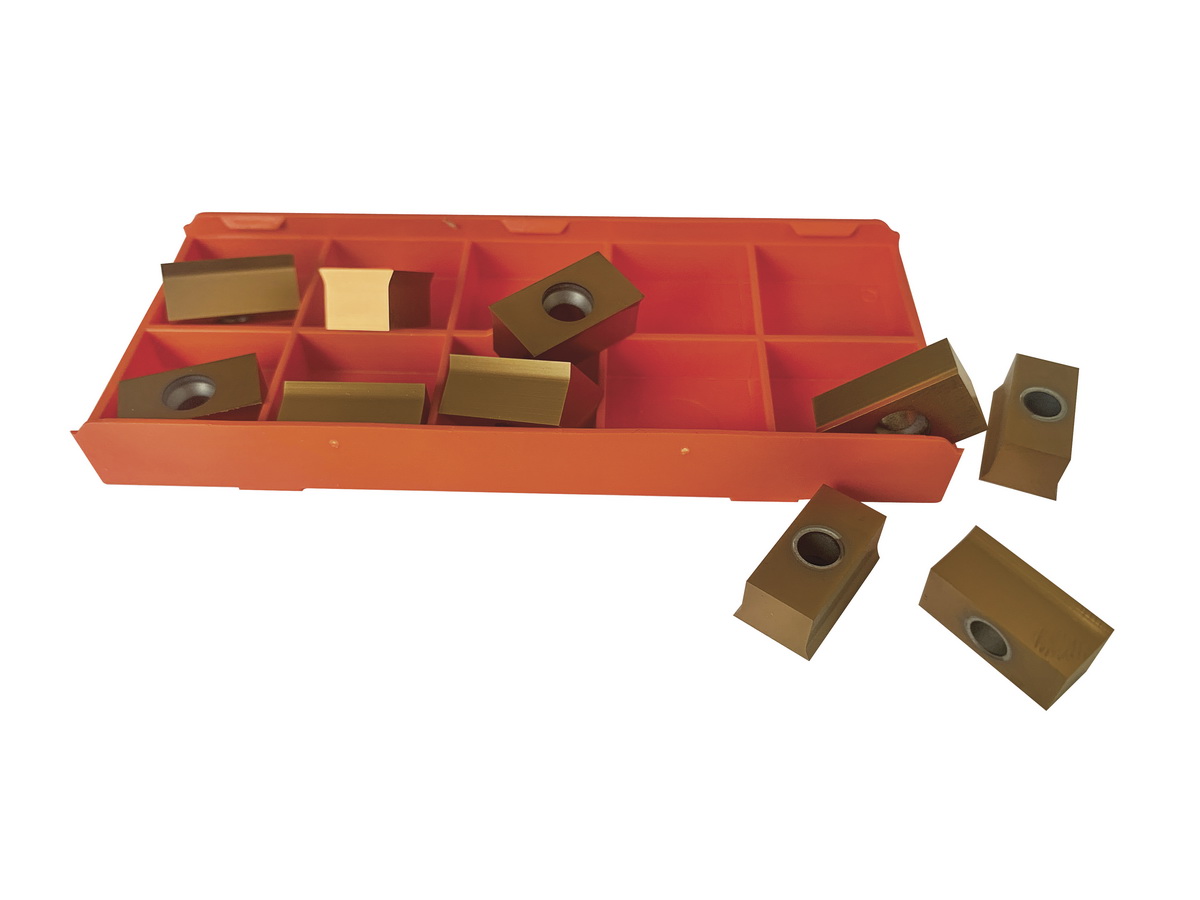

| Varu kahepoolsed lõikekettad 15 mm / 0,6“ – kahepoolsed, kaetud – 10 tk pakendis – ainult premium-freespeadele | 28015 |

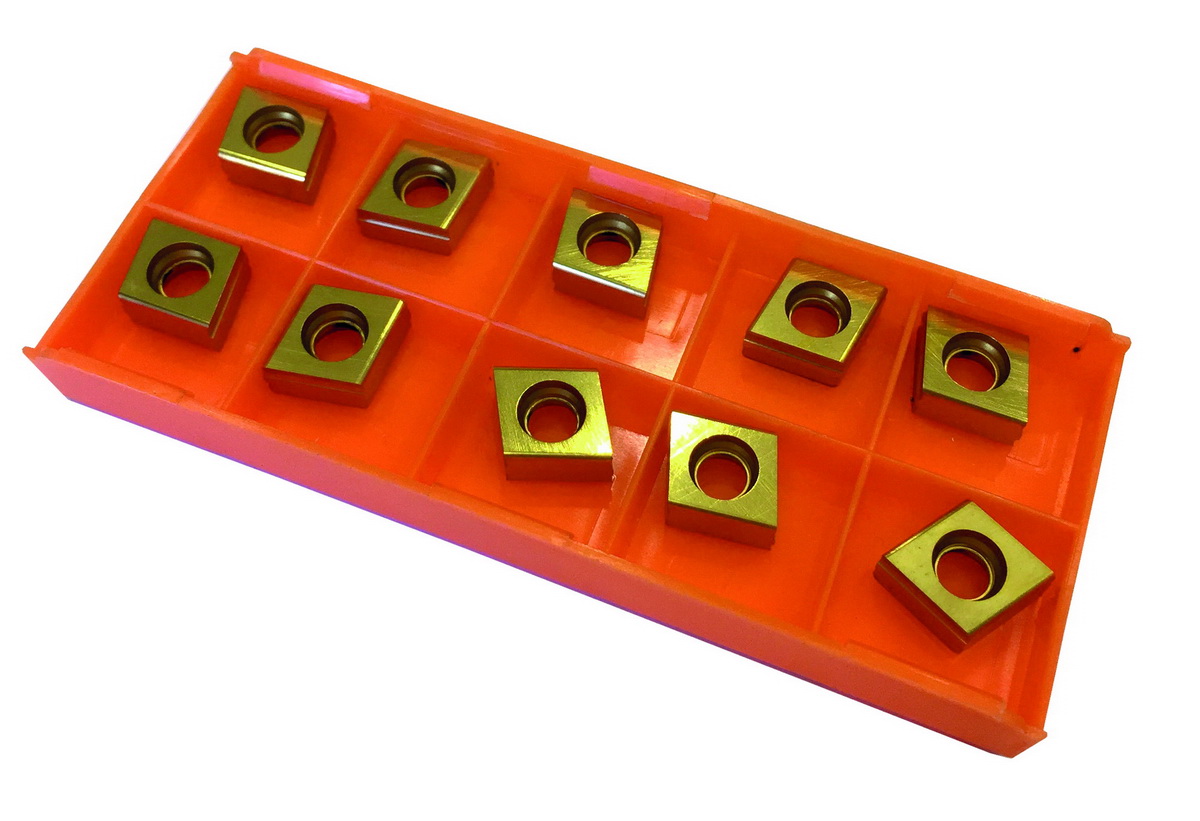

| Lühemad neljaküljelised lõikekettad 8 mm / 0,3“ – neljaküljelised, kaetud – 10 tk pakendis – ainult premium-freespeadele, millel on täiendav spetsiaalne rull | 28008 |

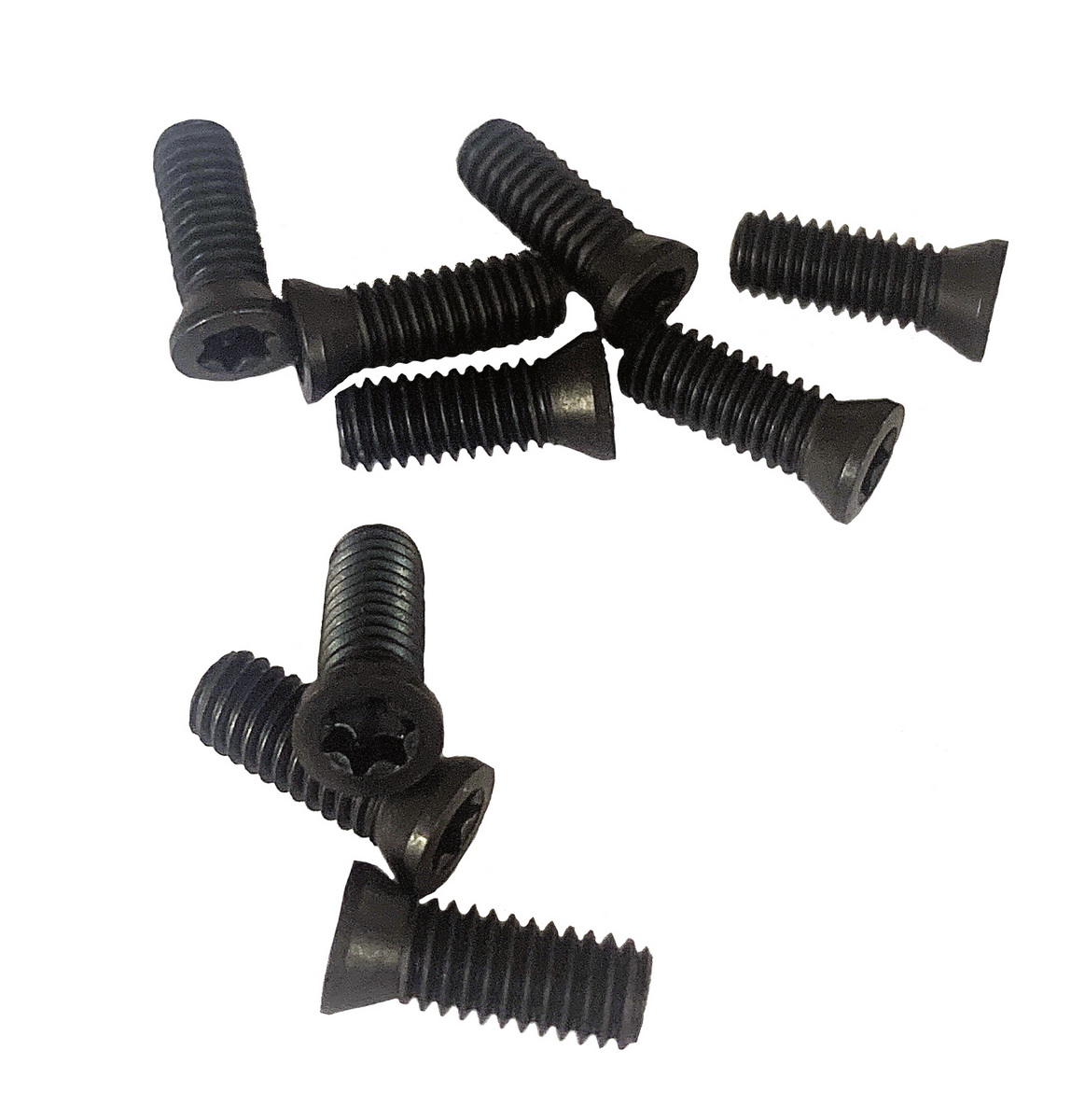

| Lõiketerade kinnituskruvid ( sobivad mõlema lõiketera versiooniga) – ainult premium-freespeade jaoks | 28007 |
| Tarvikud – servapuhastusvahend – lihvimisadapter: | Art.nr. |

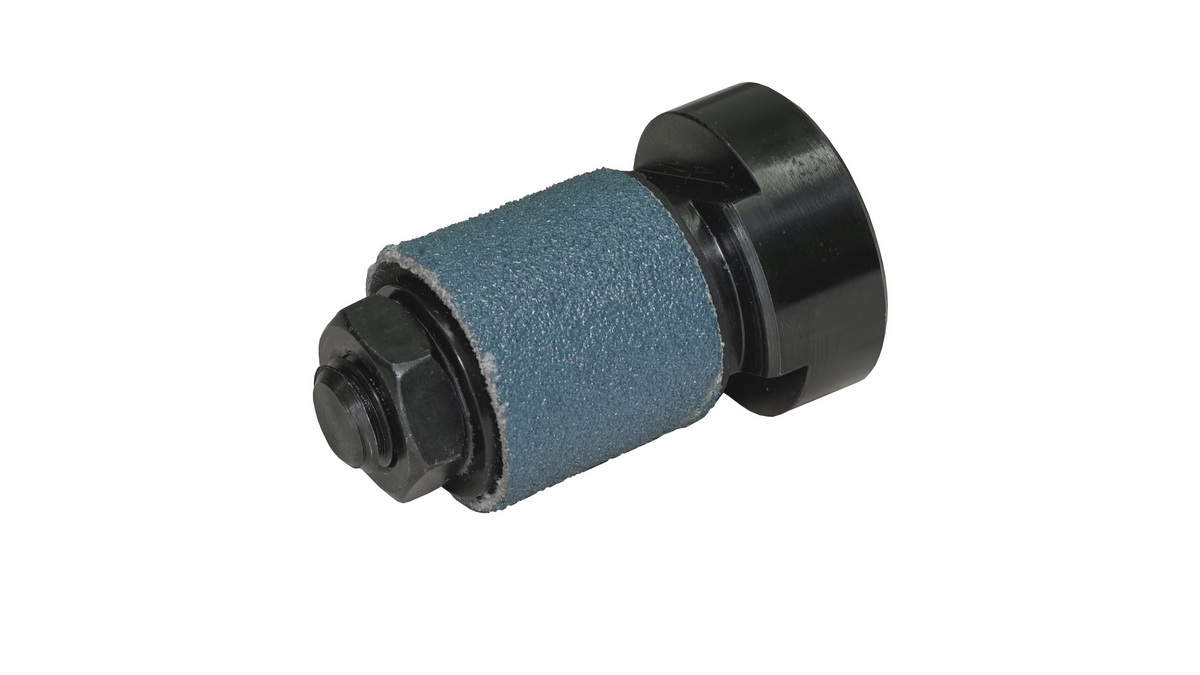

| Servapuhastaja – lihvimisadapter – sisaldab 10 tk lihvkettaid teraga 40, 1 tk juhtrullikut | 25310 |

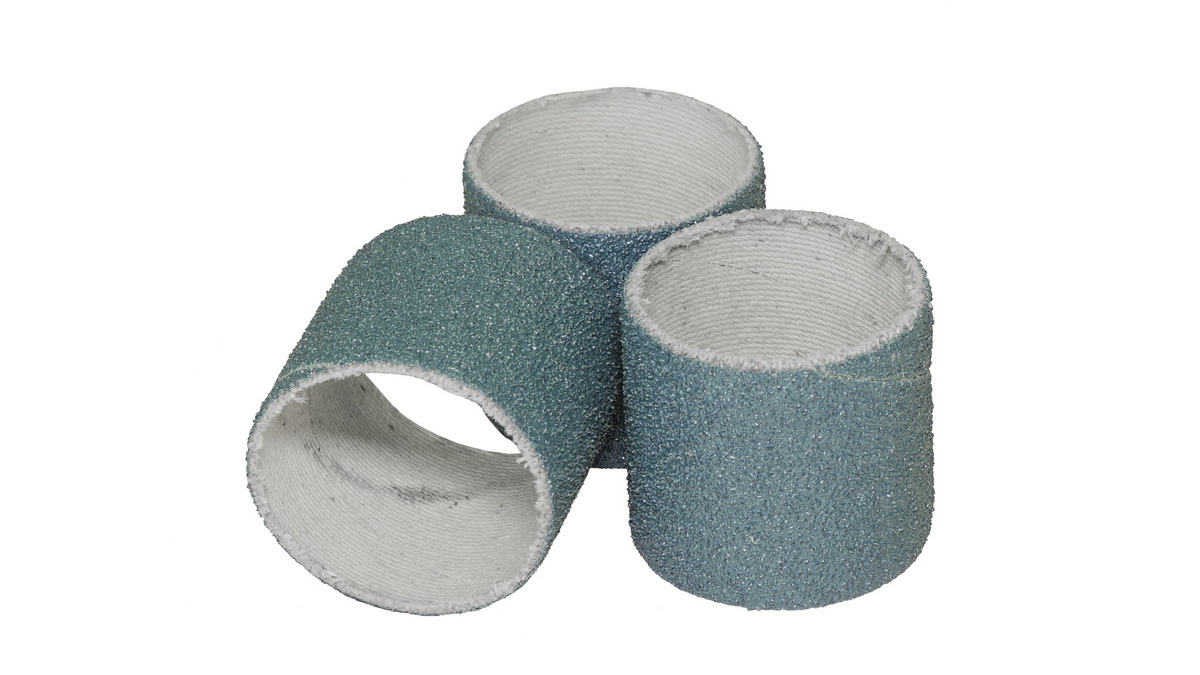

| Lihvkettad teraga 40 servapuhastajale – 50 tk pakendis | 25312 |
| Servapuhastaja polüuretaanist varujuhtrullik | 25311 |

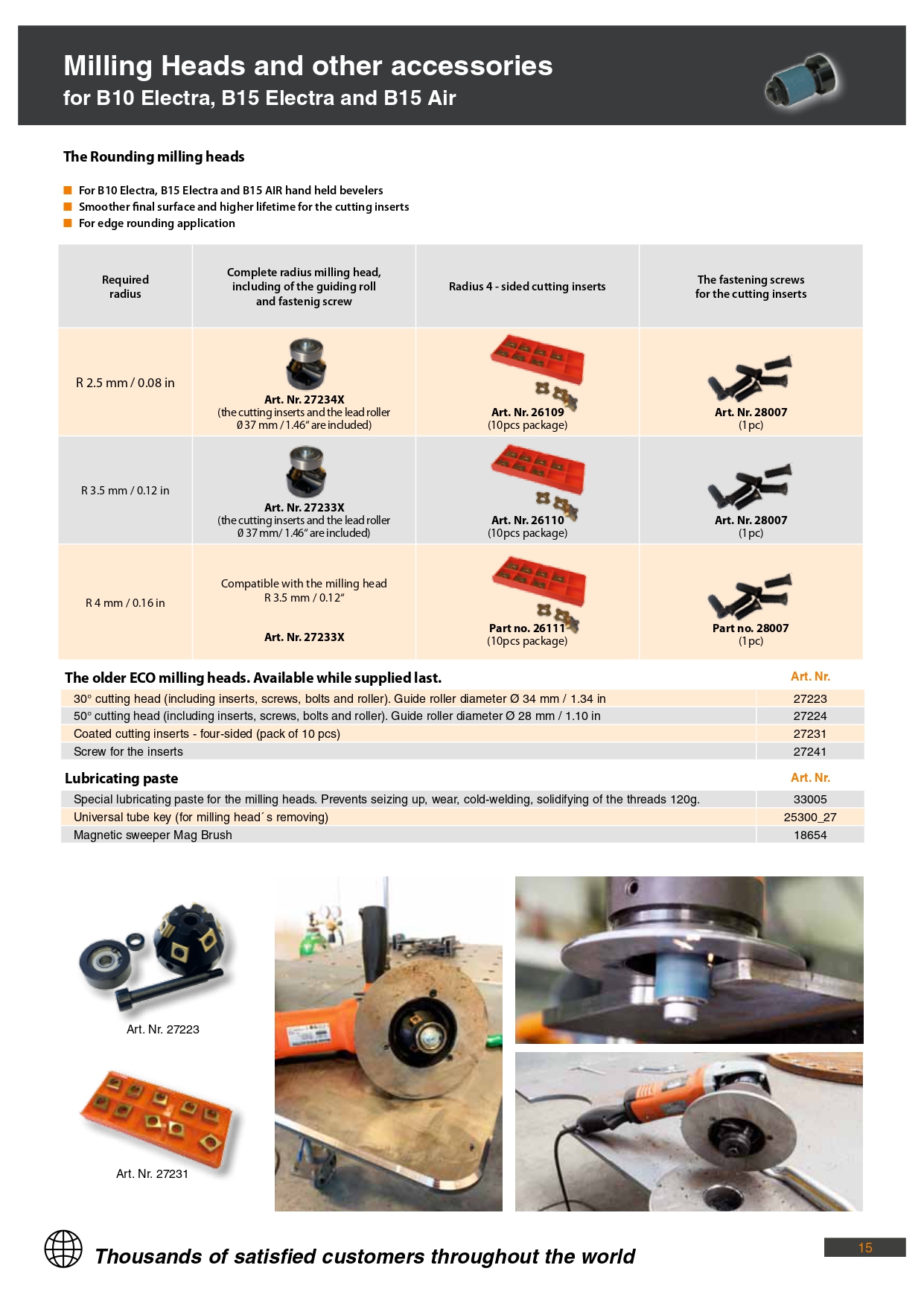

| Lisatarvikud – ümardusfreespead: | Art.nr. |
| Komplektne raadiusega freespea R2,5 mm / 0,08“ – koos juhtrulli ja kinnituskruviga, lõikekettad on komplektis – juhtrulli läbimõõt Ø 30 mm / 1,19“ | 27234 |
| Komplektne raadiusega freespea R3,5 mm / 0,12“ ja R4 mm / 0,16“ – sisaldab juhtrulli ja kinnituskruvi, lõikekettad R3,5 mm / 0,12“ on komplektis – juhtrulli läbimõõt Ø 39,5 mm / 1,55“ | 27233 |
| Lõiketera servade ümardamiseks R2,5 mm / 0,08“ – neljakülgsed – 10 tk pakendis | 26109 |
| Kaetud lõikekettad servade ümardamiseks R3,5 mm / 0,12“ – neljakülgsed – 10 tk pakendis | 26110 |
| Kaetud lõikekettad servade ümardamiseks R4 mm / 0,16“ – neljakülgsed – 10 tk pakendis | 26111 |
| Lõiketerade kinnituskruvid – ainult ümarfreespeade jaoks | 27242 |
| Lisatarvikud – vanemad ECO freespead. Saadaval kuni kaupa jätkub. | Art.nr. |

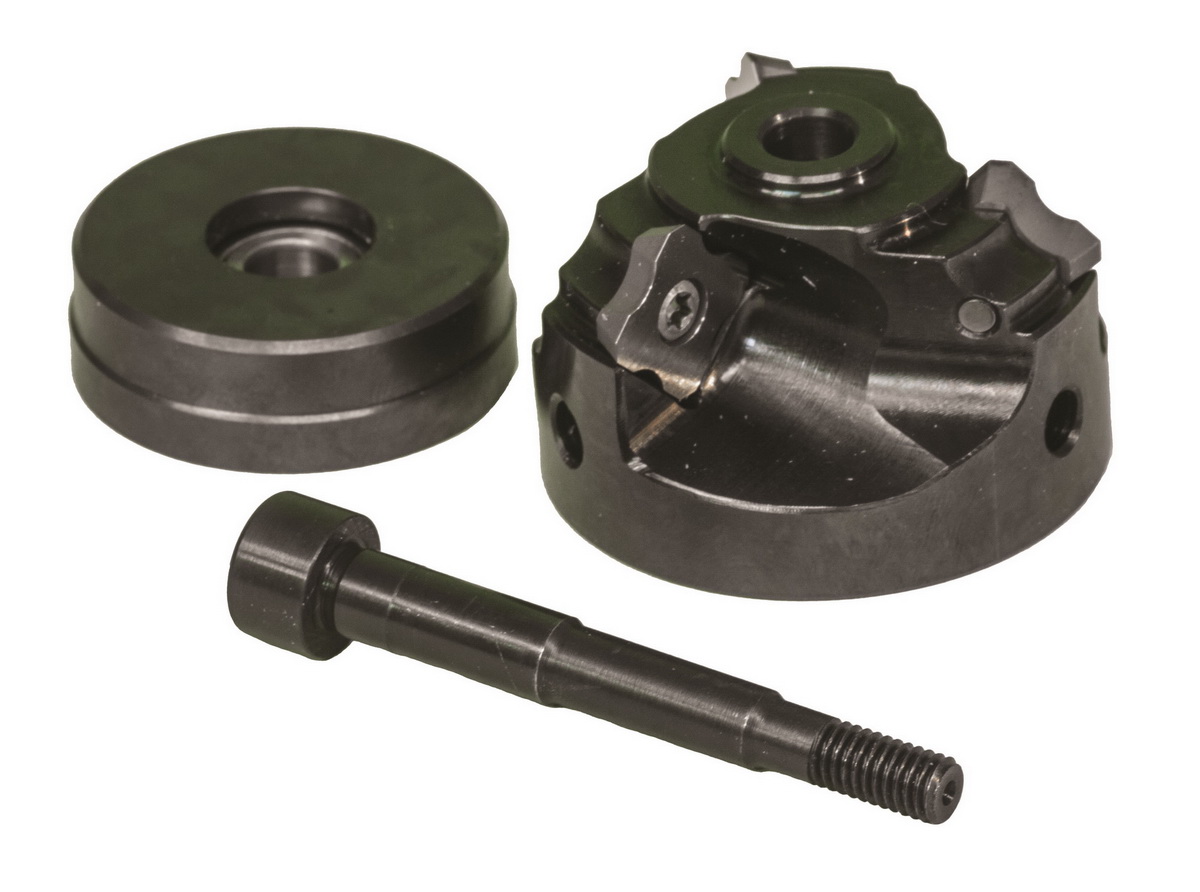

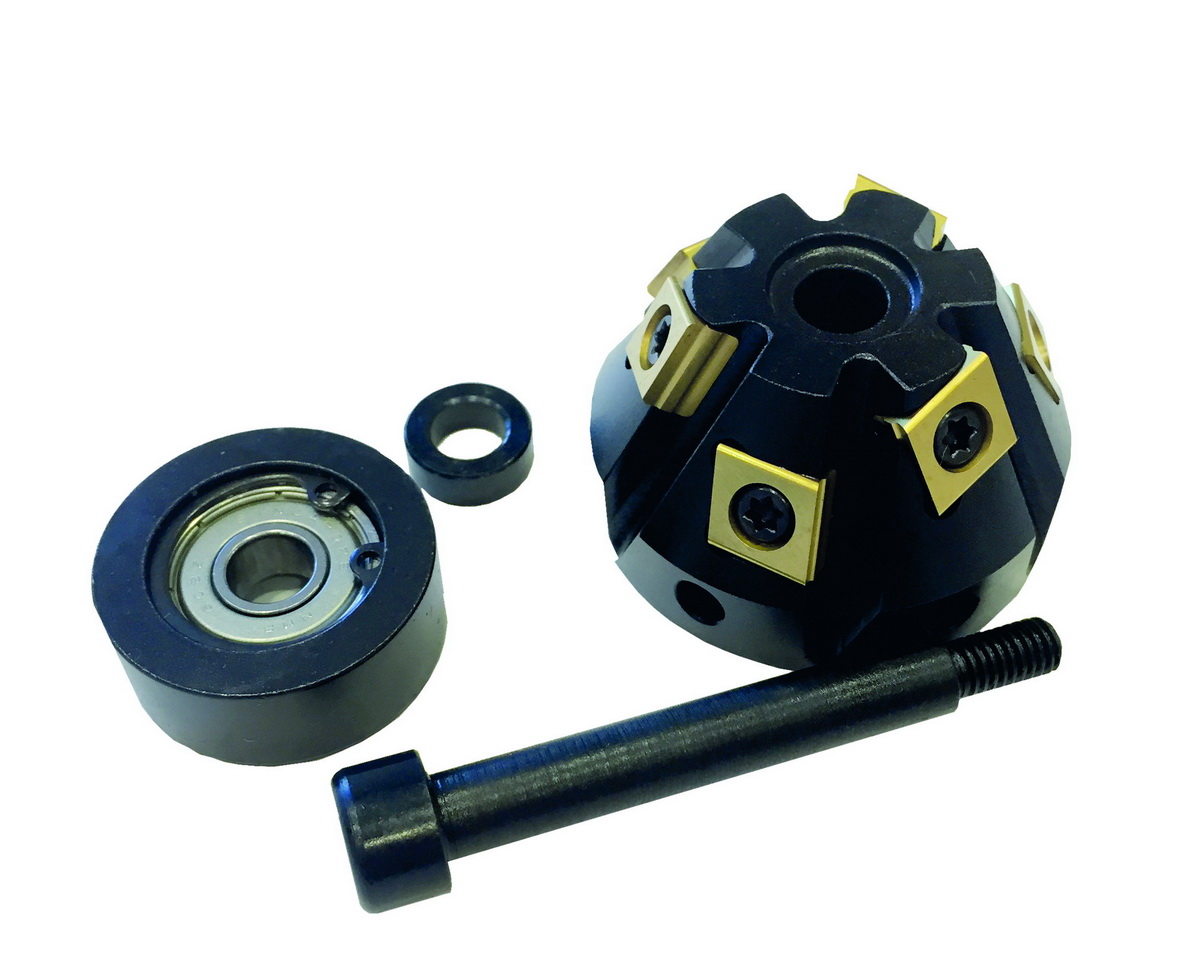

| 30° lõikepea – koos vahetükkide, kruvide, poltide ja rulliga – juhtrulli läbimõõt Ø 34 mm / 1,34“ | 27223 |
| 37,5° lõikepea – koos lõiketerade, kruvide, poltide ja rullikuga – juhtrulliku läbimõõt Ø 28 mm / 1,10“ | 27227 |
| 45° lõikepea – koos vahetükkide, kruvide, poltide ja rulliga – juhtrulli läbimõõt Ø 28 mm / 1,10“ | 27222 |
| 50° lõikepea – koos vahetükkide, kruvide, poltide ja rulliga – juhtrulli läbimõõt Ø 28 mm / 1,10“ | 27224 |
| 60° lõikepea – koos vahetükkide, kruvide, poltide ja rulliga – juhtrulli läbimõõt Ø 27 mm / 1,06“ | 27240 |
| Lõikepea mittestandardse nurga all – koos sisetükkide, kruvide, poltide ja rulliga | 27XXX |
| Lõiketerade kruvi – ainult ECO freespeade jaoks | 27241 |
| Lisatarvikud – muud: | Art.nr. |

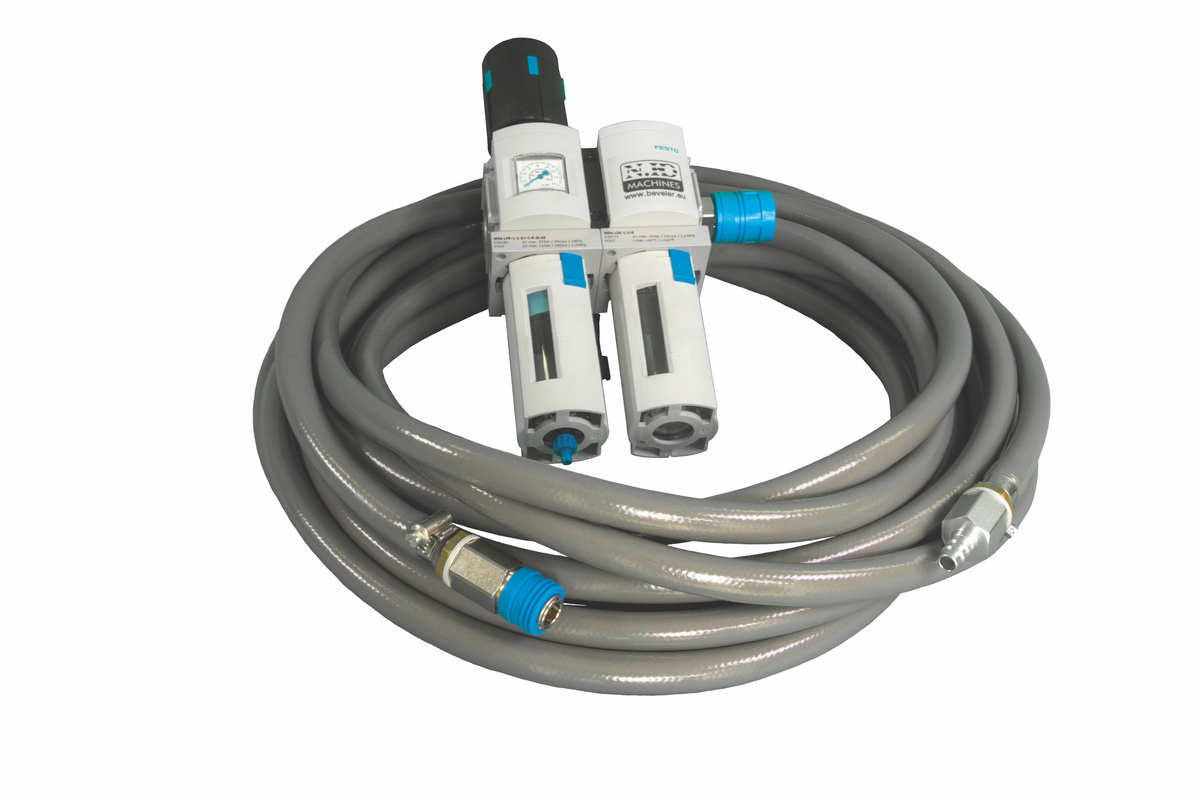

| Pneumaatiline komplekt kiirühendustega (sisaldab: FRL – filtreerimine, regulaator ja määrimisseade, kiirühendused, 10 m voolikud) | 27221 |
| Xpipe Beveler – faasilõikur torude töötlemiseks alates Ø 85 mm / 3,36“ (kaldlõikur B10 Electra / B15 Electra / B15 AIR ei kuulu komplekti) | 25500 |

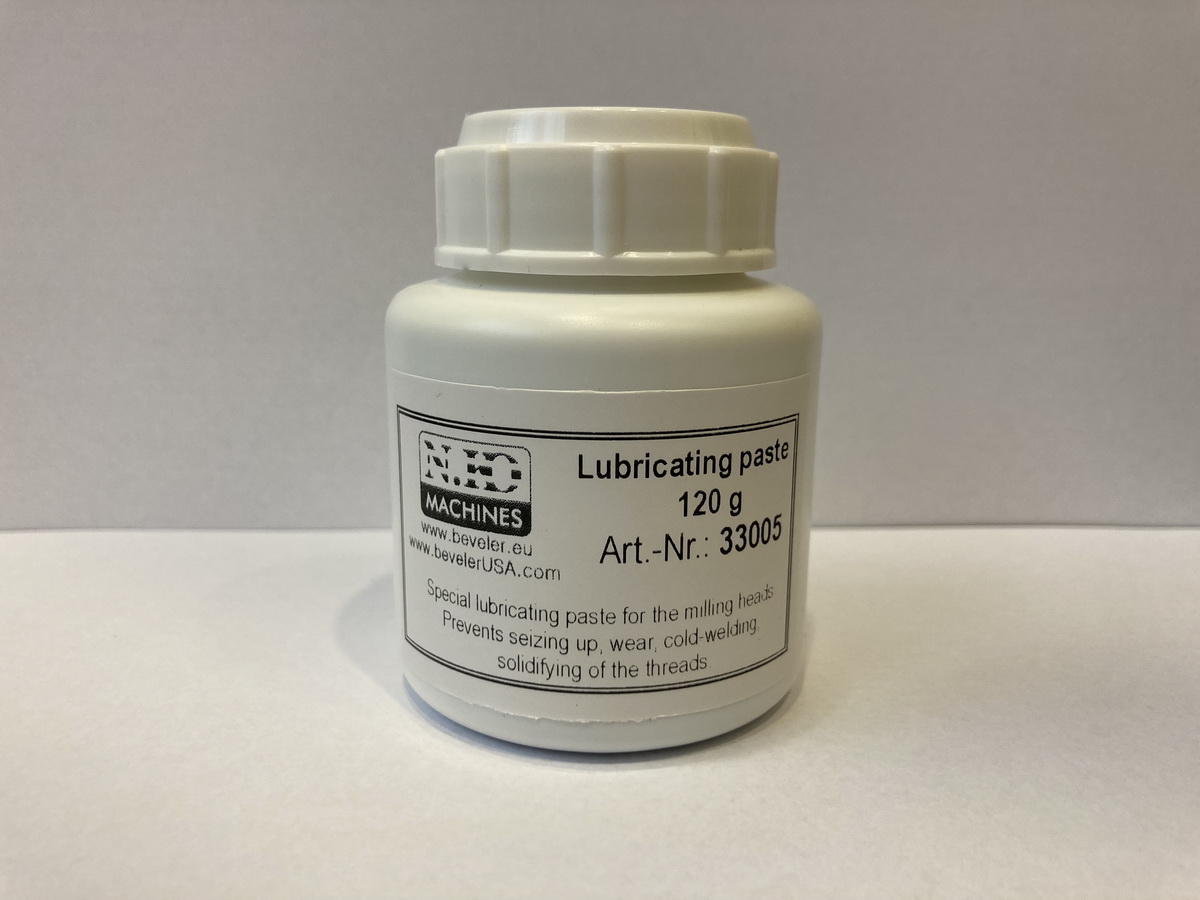

| Spetsiaalne määrdepasta freespeadele 120g – hoiab ära keermete kinnikiilumise, kulumise, külmkeevituse ja tahkumist | 33005 |

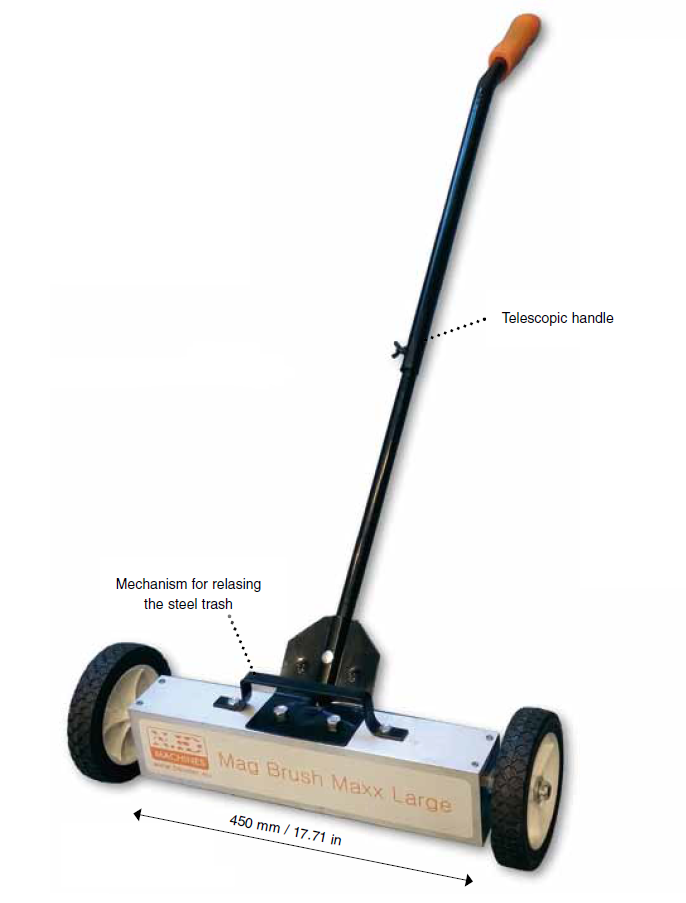

| Mag Brush Maxx Large – ratastega magnetiline pühkija kõigi magnetiliste materjalide kogumiseks – töölaius 450 mm / 17,71 tolli | NMF0107 |
| Magnethari – kogub kokku kõik magnetilised jäägid | 18654 |
B15 AIR faasimismasin
Faasimismasin B15 AIRle sobivad lisaseadmed

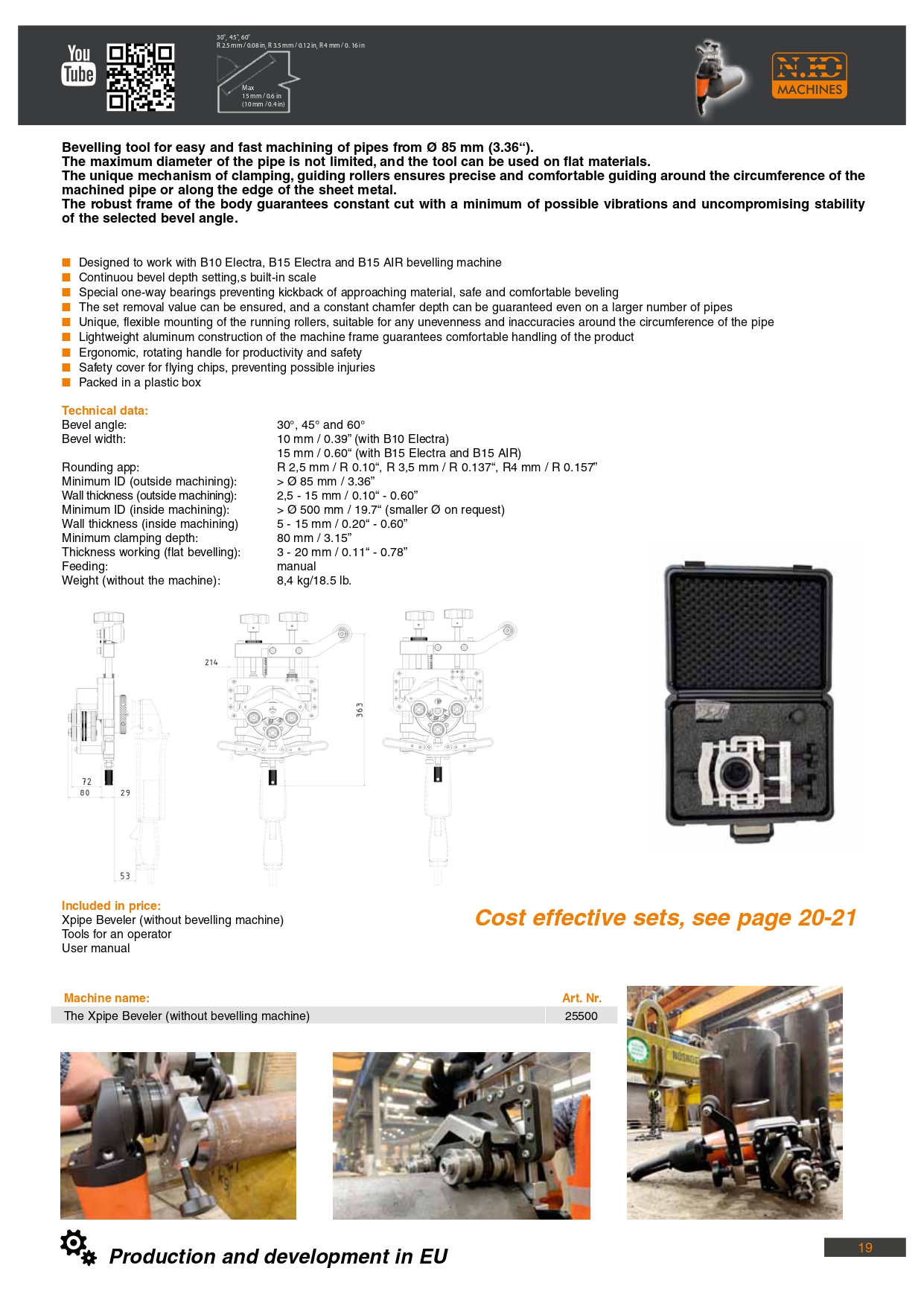

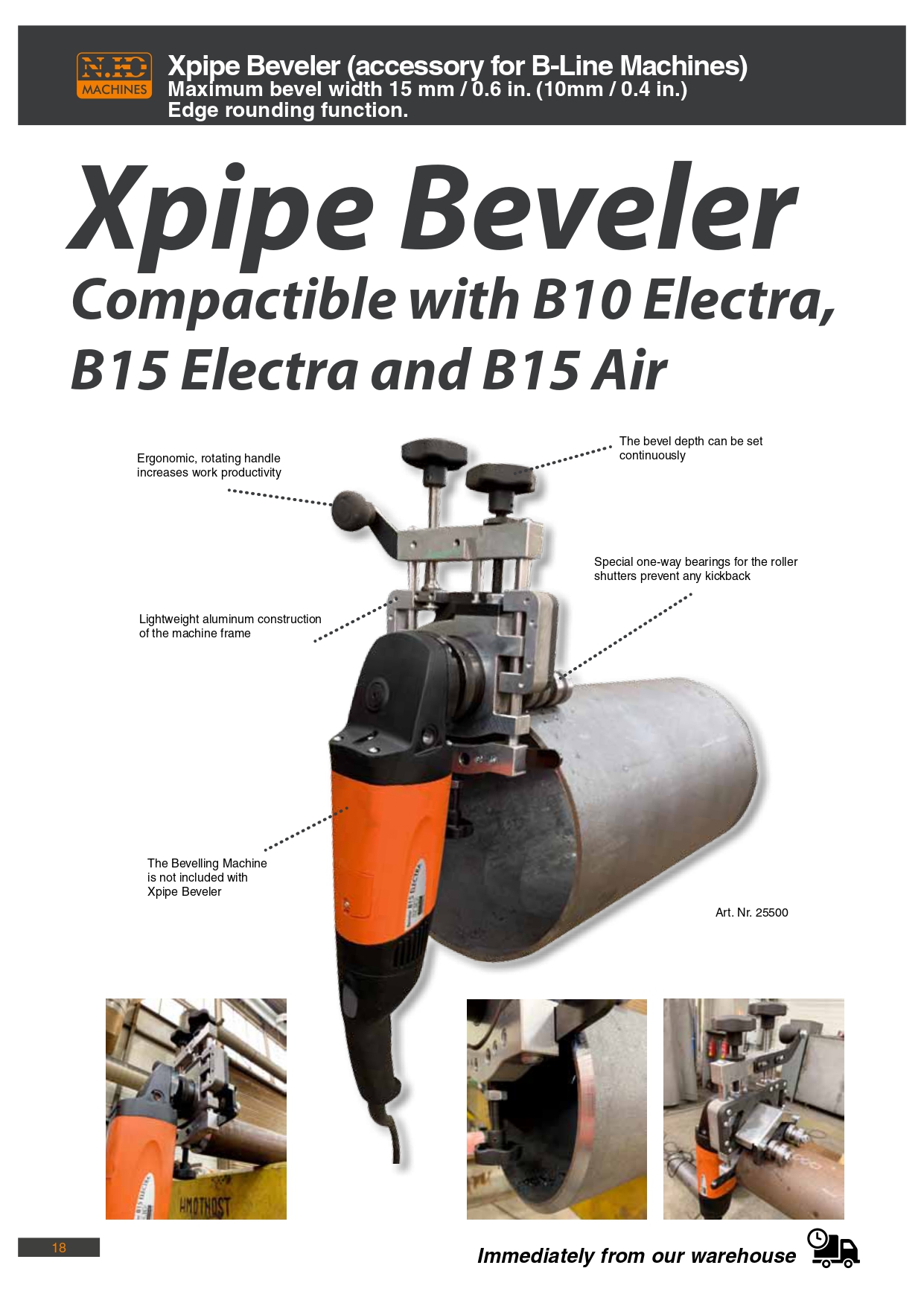

Xpipe Beveler
Xpipe Beveler võimaldab faasimasina B15 ELECTRA-ga töötada torude ja voolikute kallutatud servadega alates Ø 85 mm. Tänu tugevale raamile, spetsiaalsetele rullidele ja sujuvalt reguleeritavale kaldteele saab teha täpseid kaldlõikeid ebatasastele torudele või lehtmetalli servadele, suurendades masina mitmekülgsust tööstuslikes tingimustes.
