Beveler B10 ELECTRA – käsifaasimismasin

Beveler B10 ELECTRA on käsifaasimismasin, mis võimaldab kiiresti ja täpselt faasida, ümardada servu ning ette valmistada metallitöid keevituseks või pinnatöötluseks. Tänu võimsale FEIN mootorile ja vahetatavatele lõikepeadele sobib see terase, alumiiniumi ja teiste metallide töötlemiseks.

Servade ümardamise funktsioon

Kõrge efektiivsusega FEIN POWER TOOLS mootor (1700 W)

Maksimaalne faasi laius: kuni 10 mm (terased kuni 400 MPa)

Küsi pakkumist

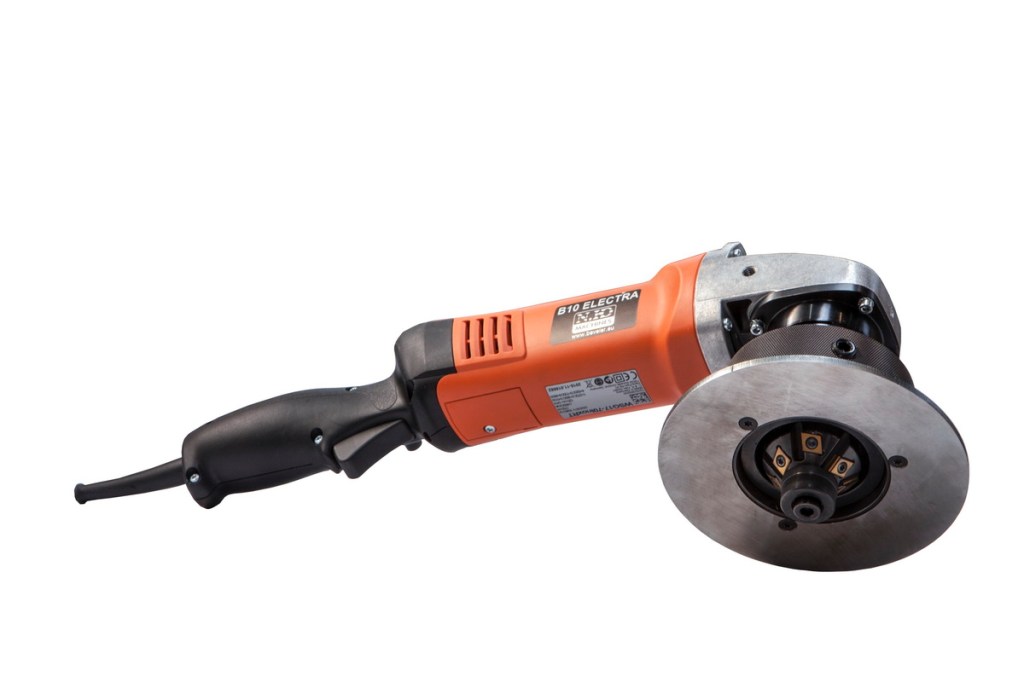

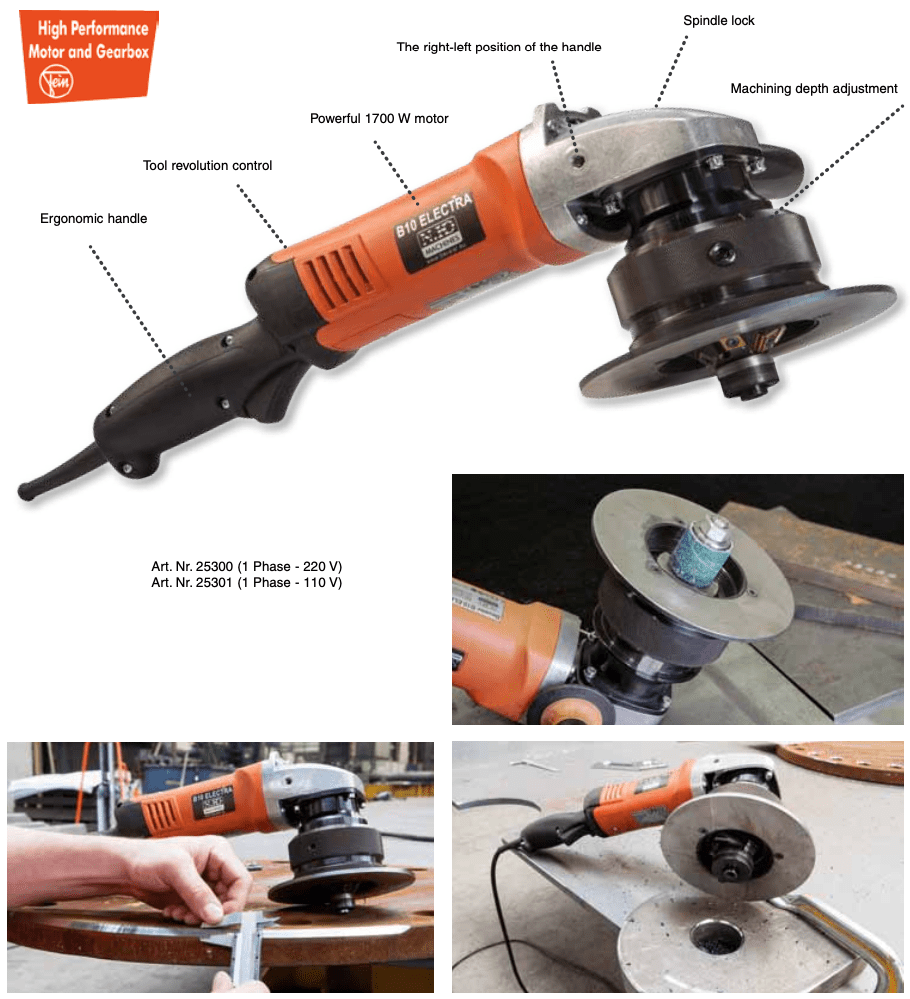

Pilt võimsast 1700W Beveler B10 ELECTRA – käsifaasimismasin , millel on ergonoomiline käepide ja erinevad omadused, sealhulgas faasilõikuri pöörlemiskiiruse kontroll, spindli lukustus ja töötlemis sügavuse reguleerimine.

UZ15 RAPID faasimiseseade

Peamised omadused

Skaala faasiserva suuruse täpseks reguleerimiseks.

Terase, alumiiniumi ja muude materjalidefaasimiseksja ebatasasuste eemaldamiseks.

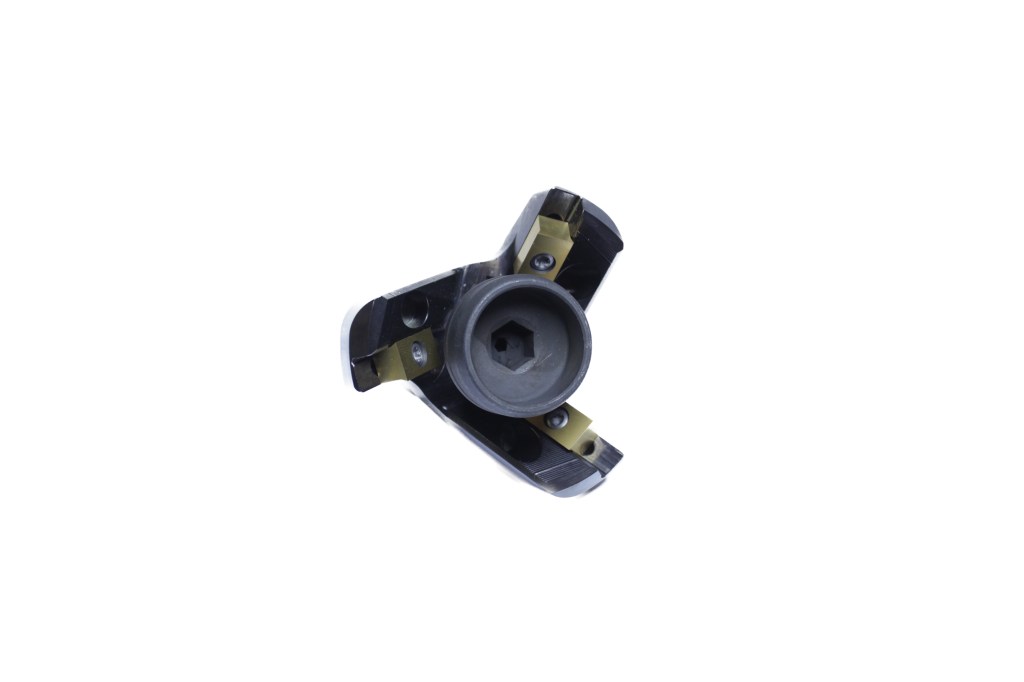

Vahetatav pea faasinurga muutmiseks.

Võimas käeshoitav seade.

Elektrooniline kiiruse reguleerimine.

Servade ümardamise funktsioon, ettevalmistus enne pinnatöötlust.

Valmistatud Tšehhi Vabariigis, kasutades Saksamaal toodetud kõrgjõudlusega Fein mootorit.

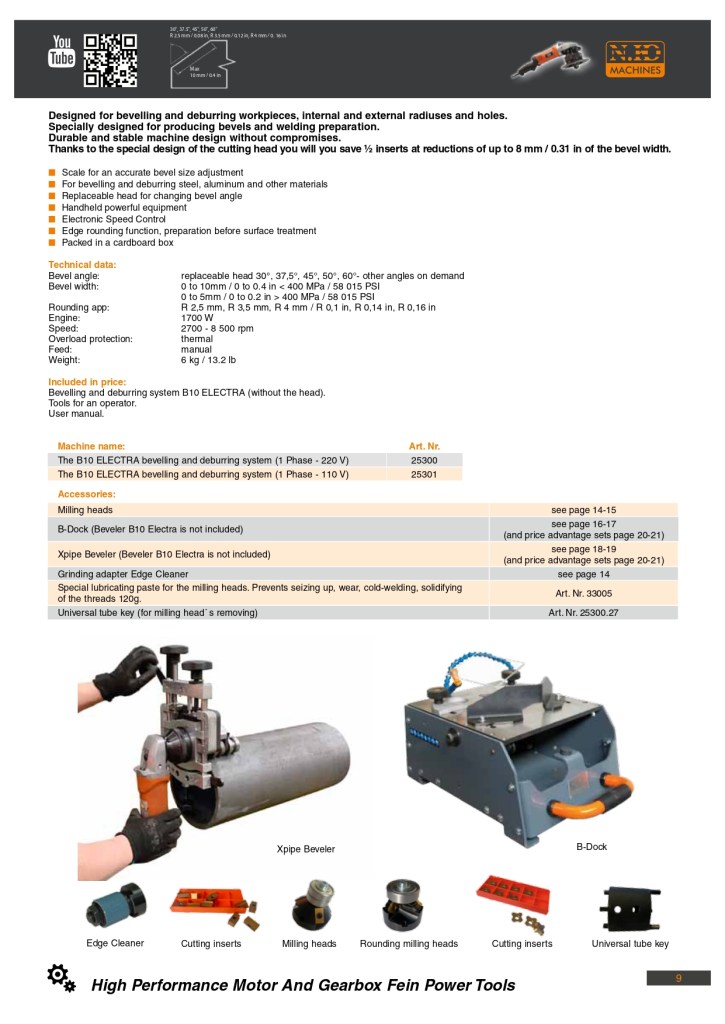

Tehnilised andmed

Maksimaalne faasimise laius:

0 kuni 10 mm / 0 kuni 0,4 tolli < 400 MPa / 58 015 PSI
0 kuni 5 mm / 0 kuni 0,2 tolli > 400 MPa / 58 015 PSI

faasi nurk:

Vahetatav pea 0° / 30° / 37,5° / 45° / 50° / 60° – muud nurgad soovi korral

Ümardusraadius:

R 2,5 mm / R 3,5 mm / R 4 mm
R 0,1 tolli / R 0,14 tolli / R 0,16 tolli

Kaal: 6 kg / 13,2 naela

Mootor: 1700 W

Kiirus: 2700–8500 p/min

Ülekoormuskaitse: termiline

Söötmine: käsitsi

Komplekti kuulub

B10 ELECTRA faasimissüsteem (ilma lõikepeata)

Pakend papist kastis

Tööriistad seadistamiseks

Kasutusjuhend

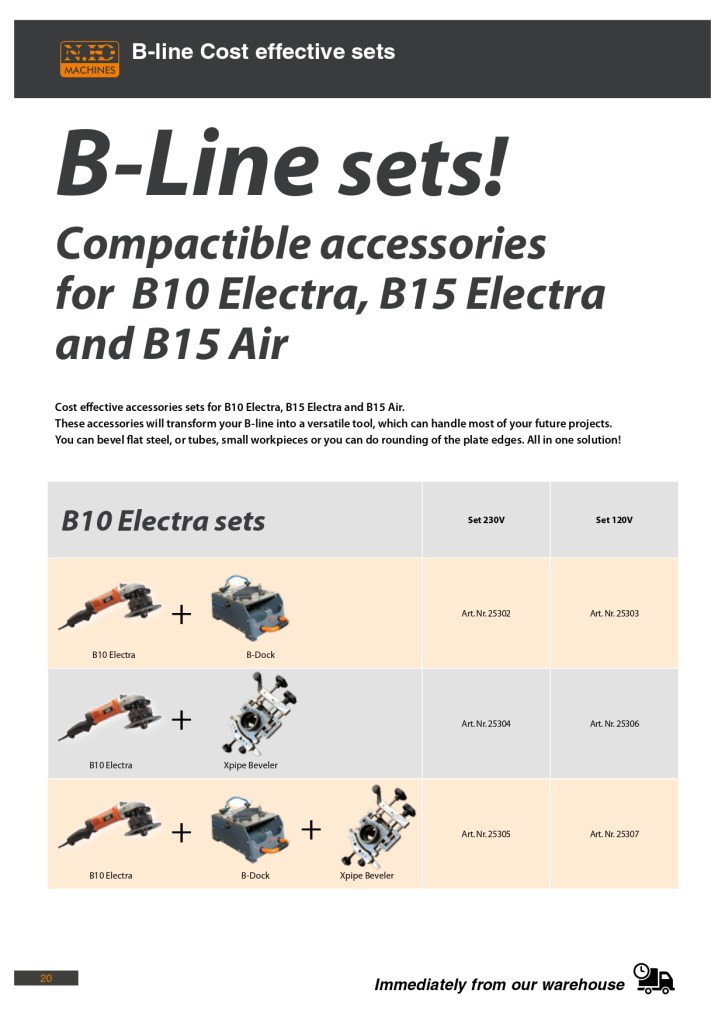

Masina nimi:	1-faasiline-230V	1-faasiline-120V
faasimise- ja ebatasanduste eemaldamise süsteem B10 ELECTRA (ilma freespeata)	25300	25301
Komplekt faasimise süsteem B10 ELECTRA + dokkimisjaam B-Dock (ilma freespeata)	25302	25303
Komplekt faasi freesimissüsteem B10 ELECTRA + Xpipe faasifreesimisseade (ilma freespeata)	25304	25306
KOMPLEKT: faasilõikur B10 ELECTRA + dokkimisjaam B-Dock + Xpipe faasilõikur (ilma freespeata)	25305	25307

Lisatarvikud

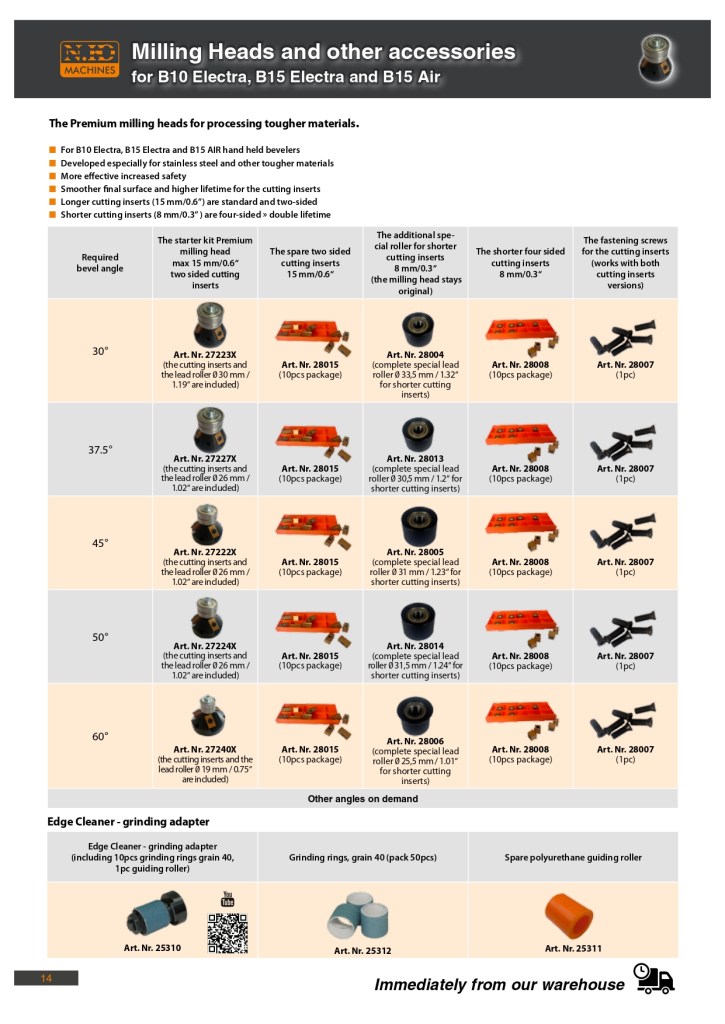

Lisatarvikud – PREMIUM-freespead:	Art.nr.

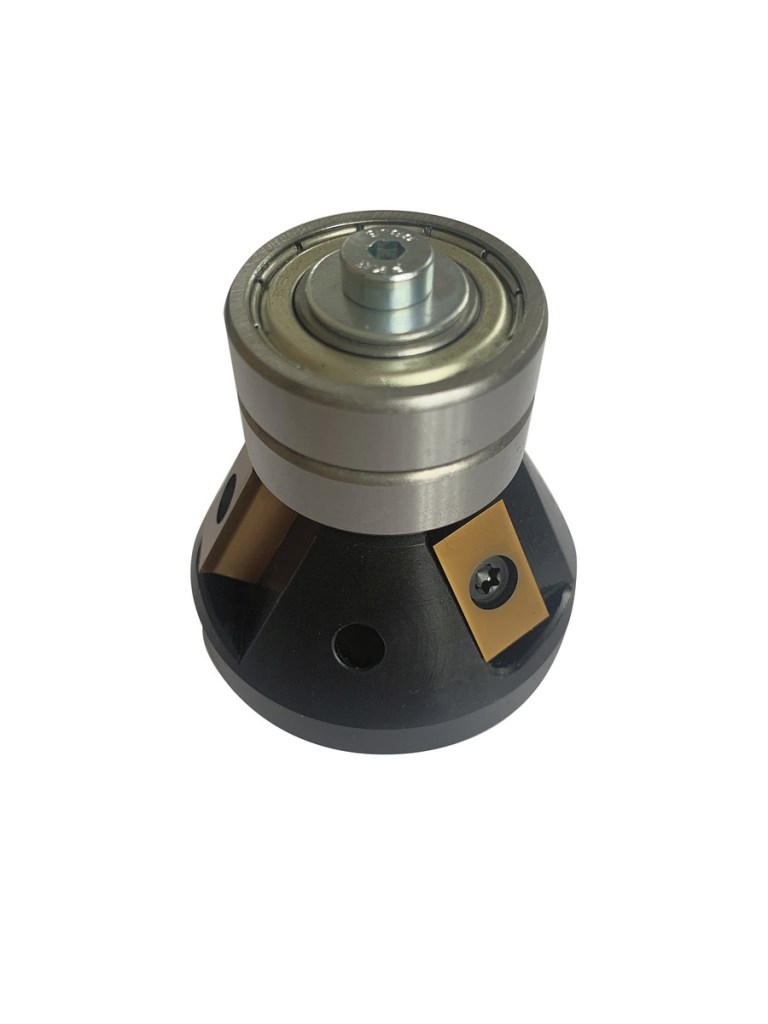

30° freespea PREMIUM – lõikekettad ja juhtrullik Ø 30 mm / 1,19“ on komplektis	27223X
37,5° freespea PREMIUM – lõikekettad ja juhtrullik Ø 26 mm / 1,02“ on komplektis	27227X

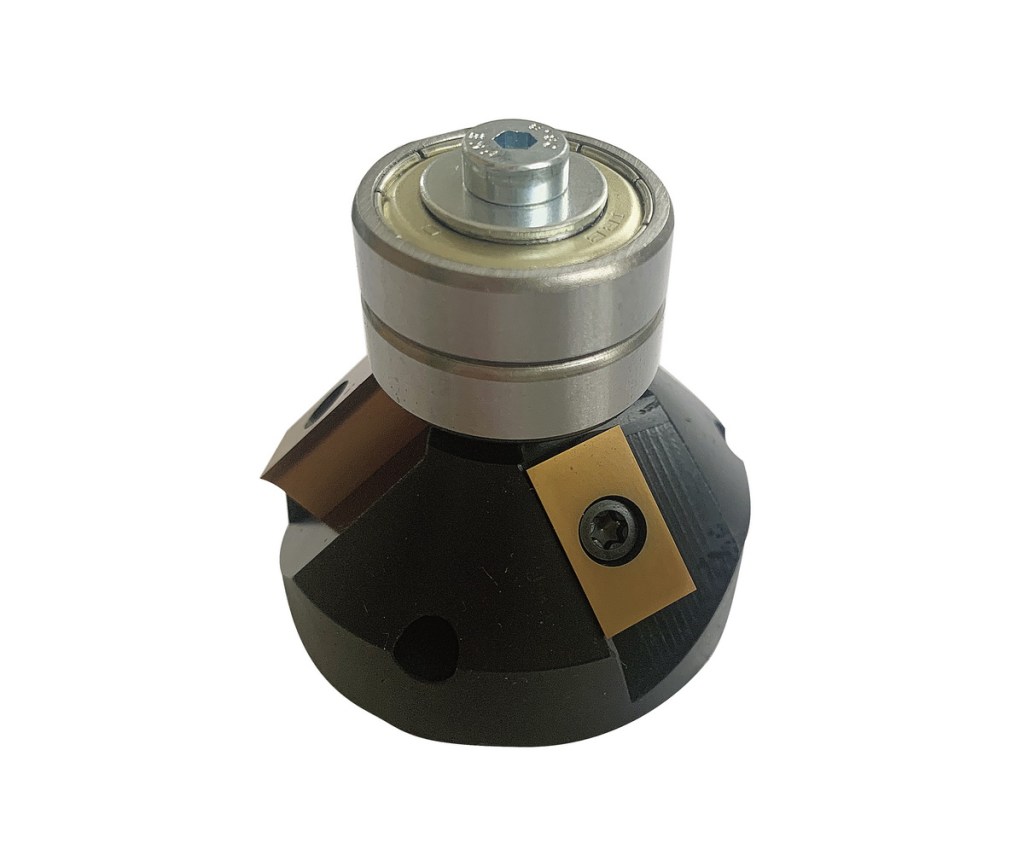

45° freespea PREMIUM – lõikekettad ja juhtrullik Ø 26 mm / 1,02“ on komplektis	27222X
50° freespea PREMIUM – lõikekettad ja juhtrullik Ø 26 mm / 1,02“ on komplektis	27224X
60° freespea PREMIUM – lõikekettad ja juhtrullik Ø 19 mm / 0,75“ on komplektis	27240X

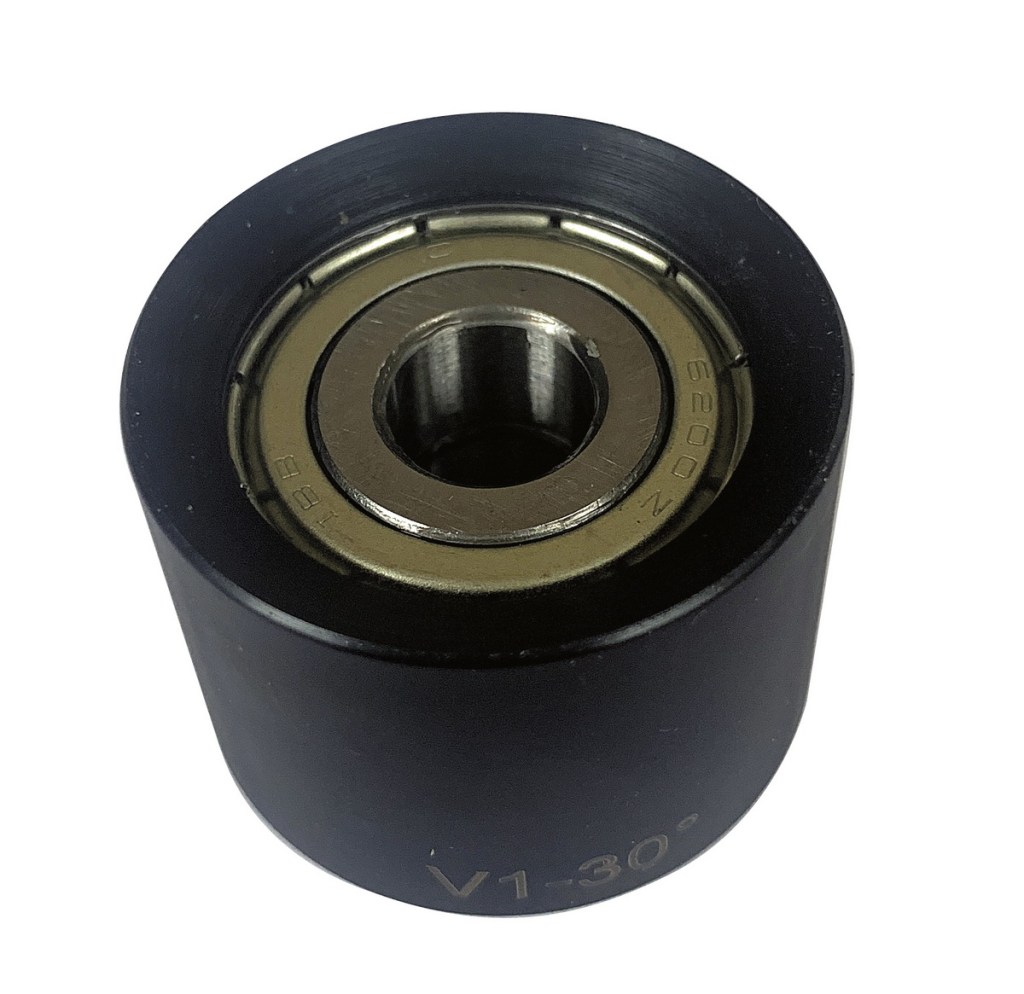

Lühemate lõiketerade jaoks, läbimõõduga 8 mm / 0,3“ – Ø 33,5 mm / 1,32 “ – spetsiaalne 30° rull	28004
Lühemate lõiketerade (8 mm / 0,3“) jaoks on spetsiaalne täiendav 37,5° rull.	28013

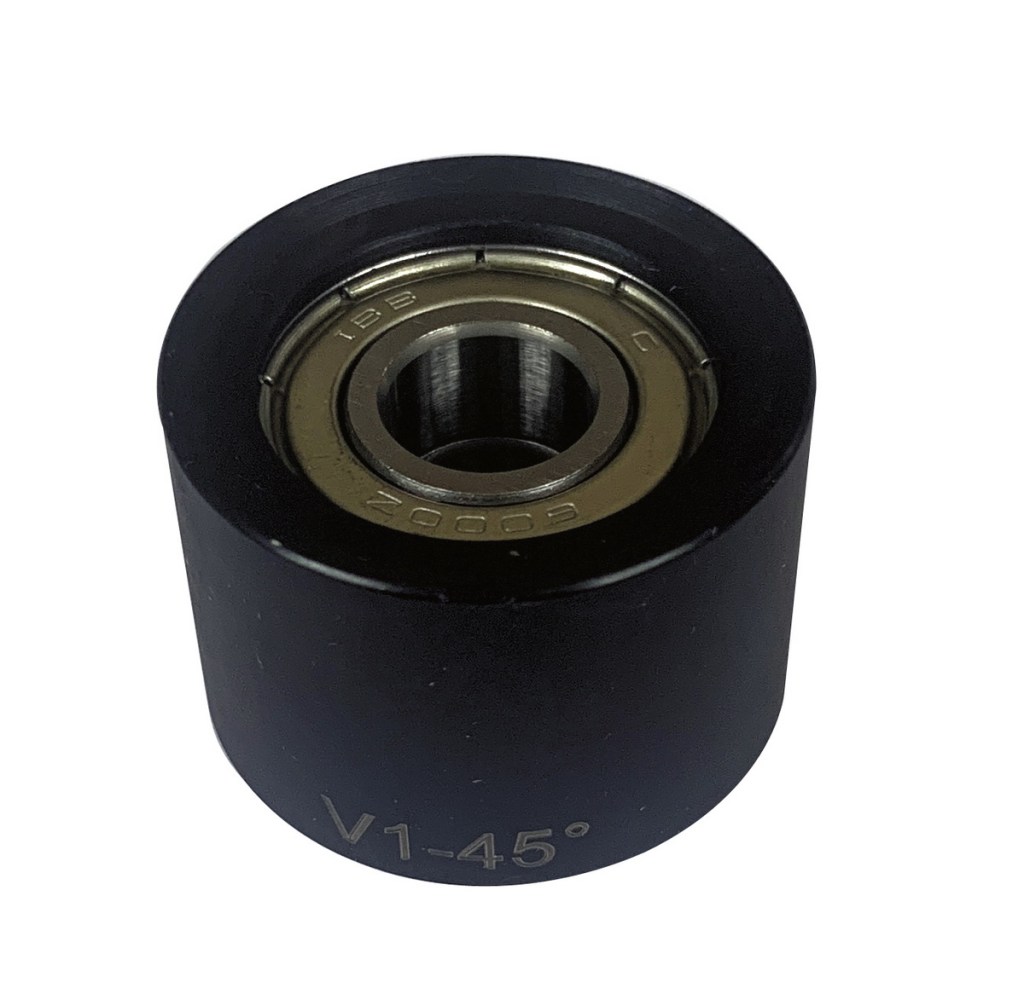

Lühemate lõiketerade jaoks, läbimõõduga 8 mm / 0,3“ – Ø 31 mm / 1,23 “ – spetsiaalne 45° rull .	28005
Lühemate lõiketerade (8 mm / 0,3“) jaoks on spetsiaalne 50° rull.	28014

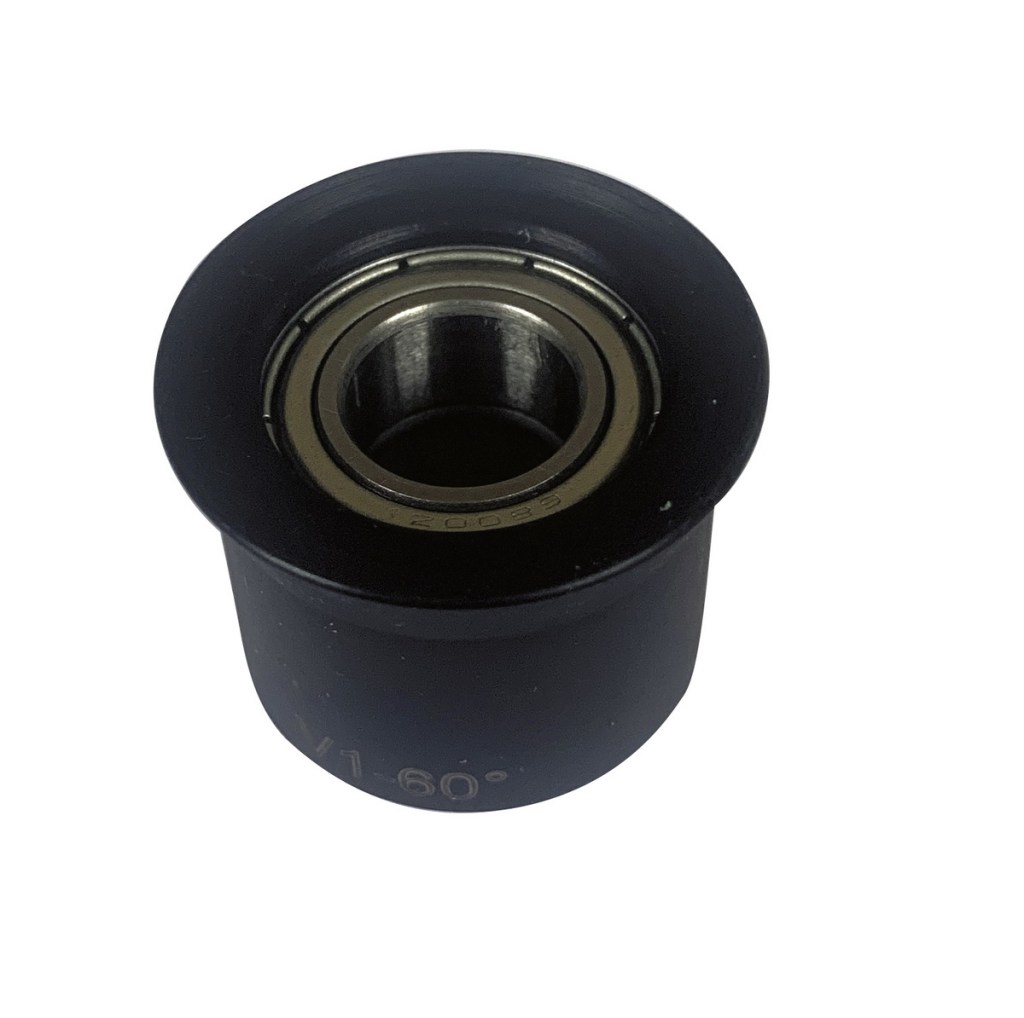

Lühemate lõiketerade jaoks, läbimõõduga 8 mm / 0,3“ – Ø 25,5 mm / 1,01 “ – spetsiaalne 60° rull.	28006
Varu kahepoolsed lõikekettad 15 mm / 0,6“ – kahepoolsed, kaetud – 10 tk pakendis – ainult premium-freespeadele	28015
Lühemad neljaküljelised lõikekettad 8 mm / 0,3“ – neljaküljelised, kaetud – 10 tk pakendis – ainult premium-freespeadele, millel on täiendav spetsiaalne rull	28008

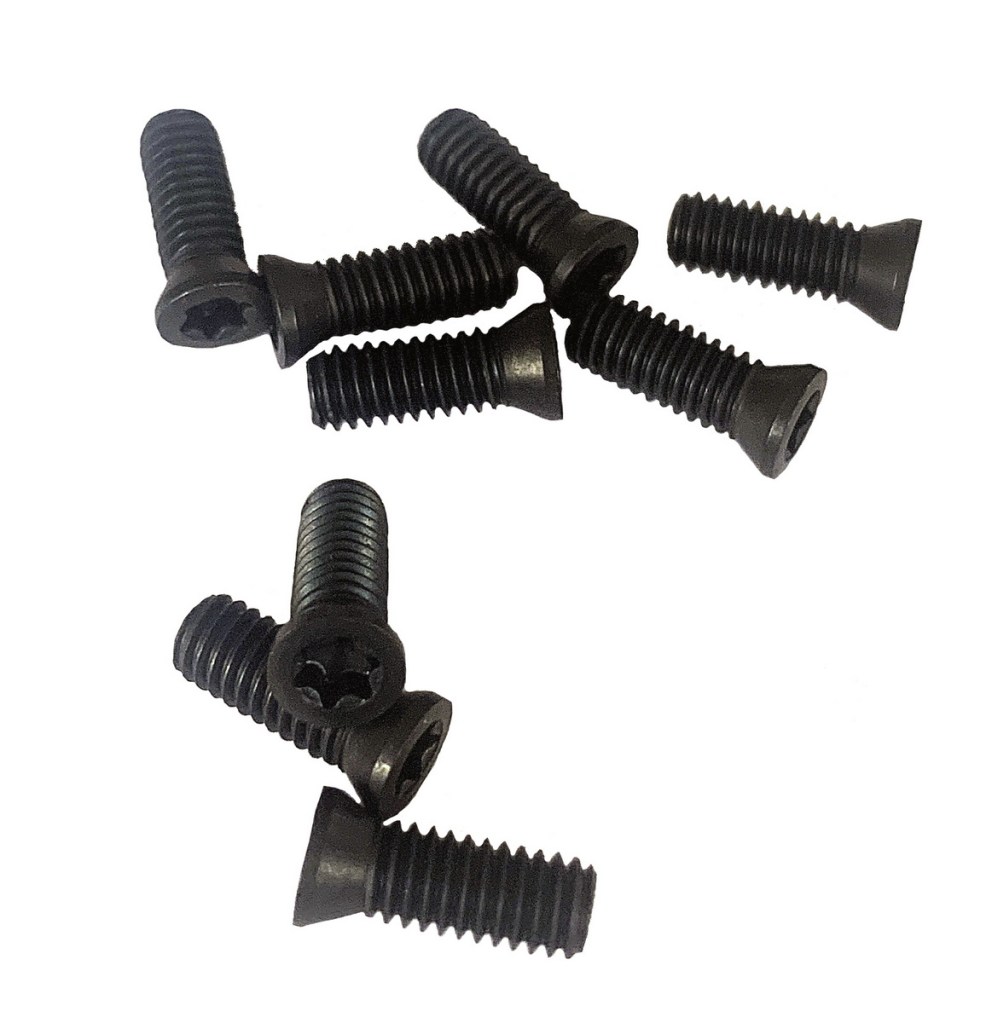

Lõiketerade kinnituskruvid ( sobivad mõlema lõiketera versiooniga) – ainult premium-freespeade jaoks	28007

arvikud – servapuhastusvahend – lihvimisadapter:	Art.nr.

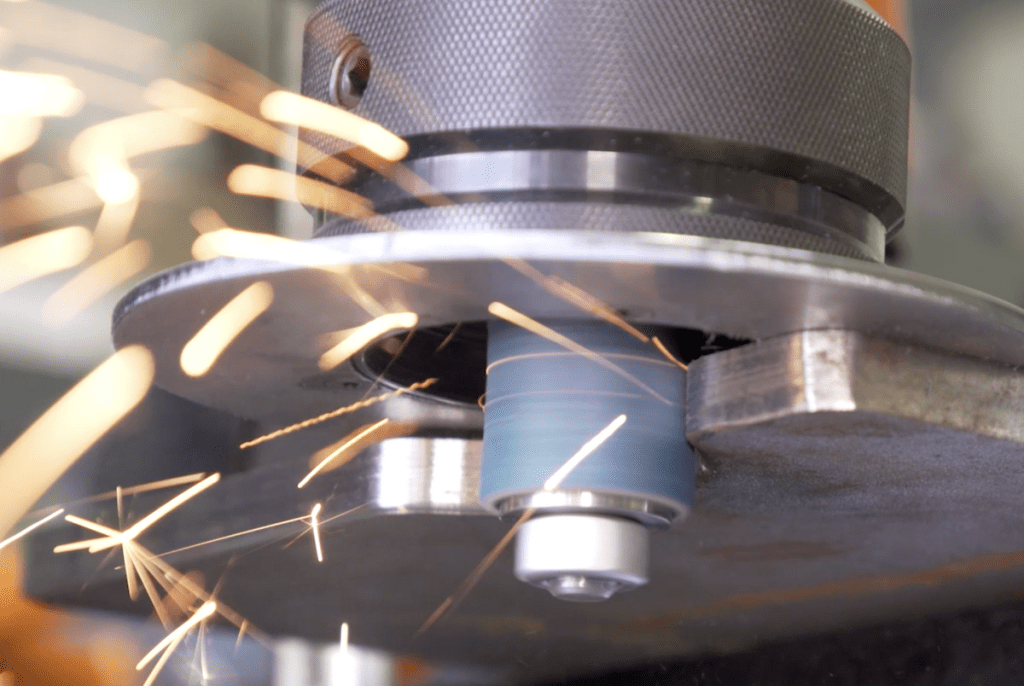

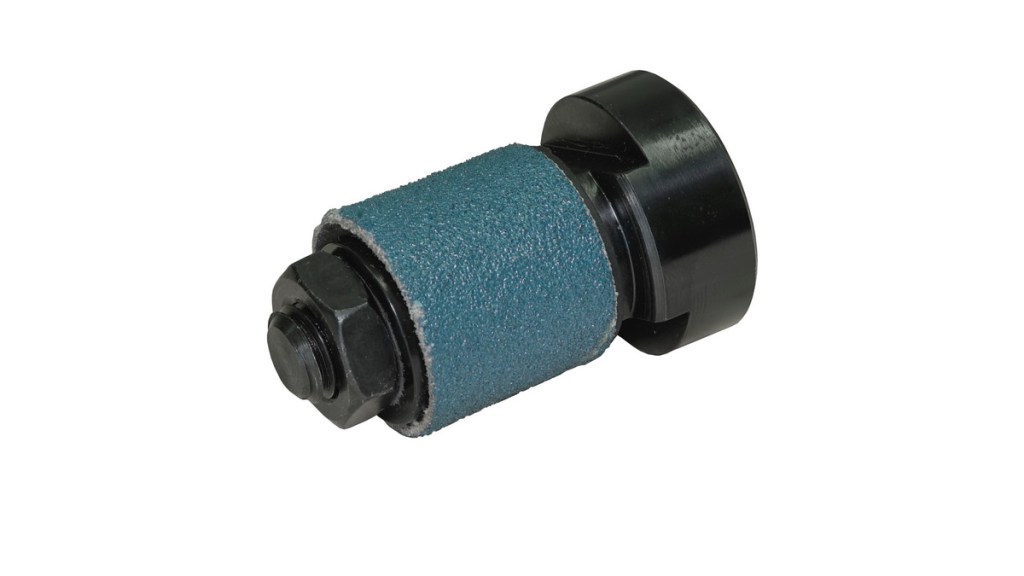

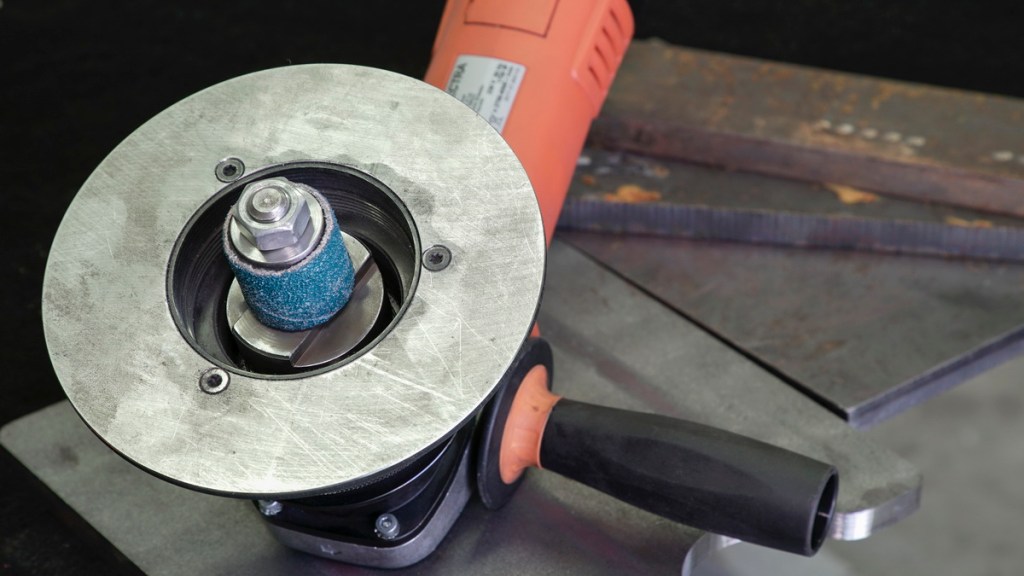

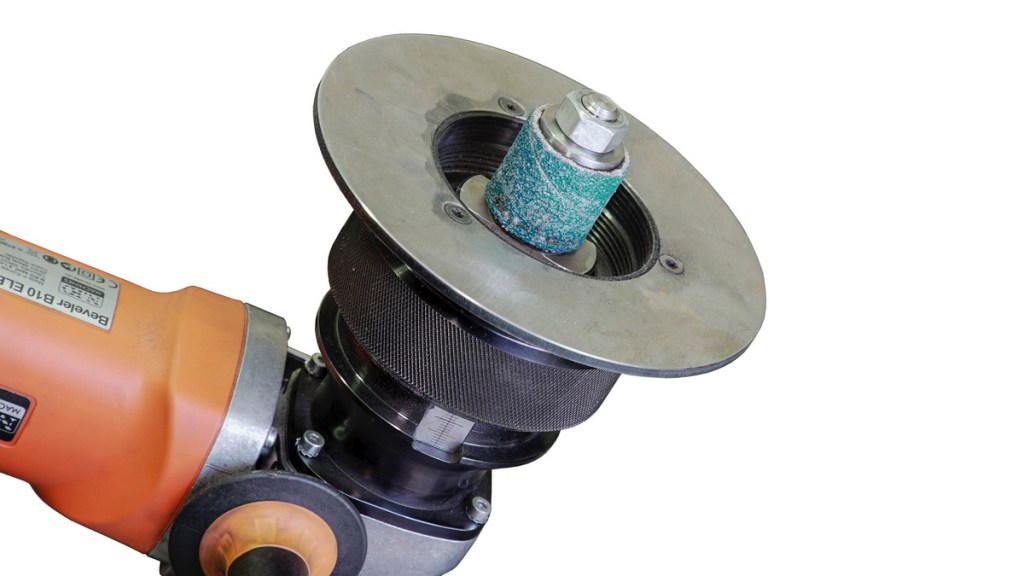

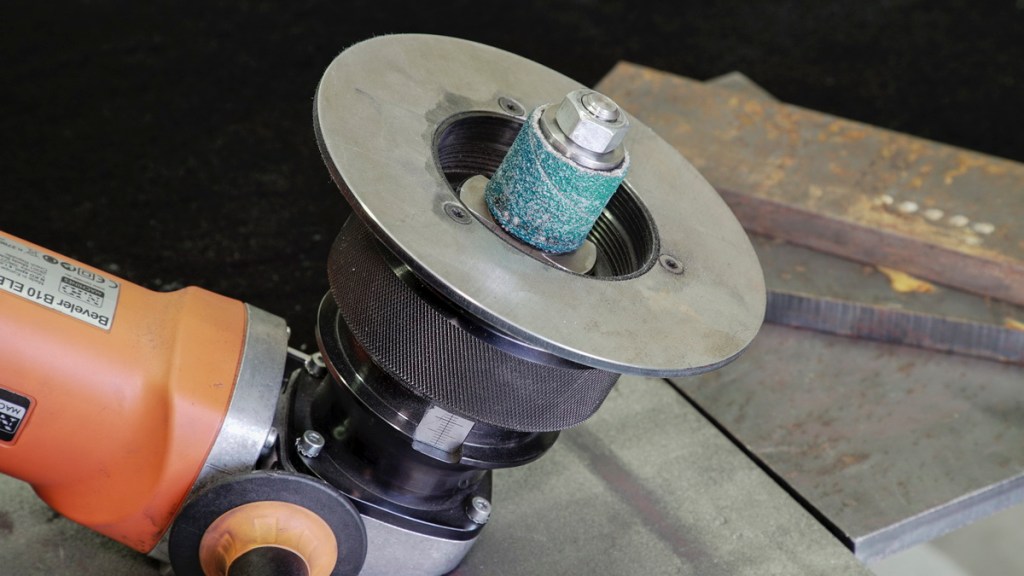

Servapuhastaja – lihvimisadapter – sisaldab 10 tk lihvkettaid teraga 40, 1 tk juhtrullikut	25310
Lihvkettad teraga 40 servapuhastajale – 50 tk pakendis	25312
Servapuhastaja polüuretaanist varujuhtrullik	25311

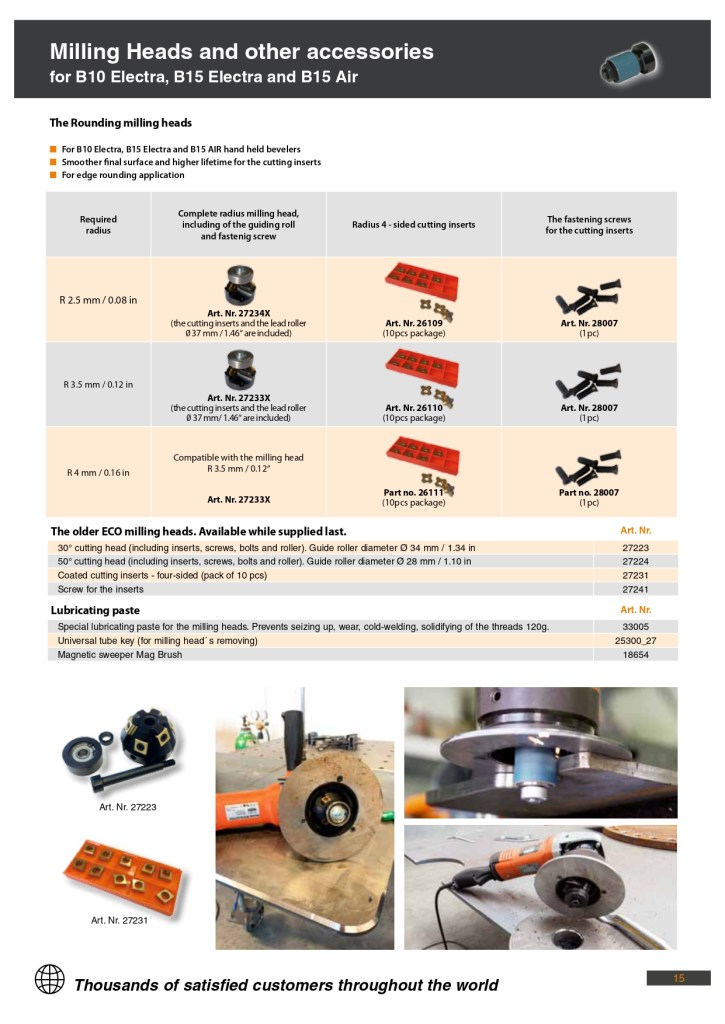

Lisatarvikud – ümardusfreespead:	Art.nr.

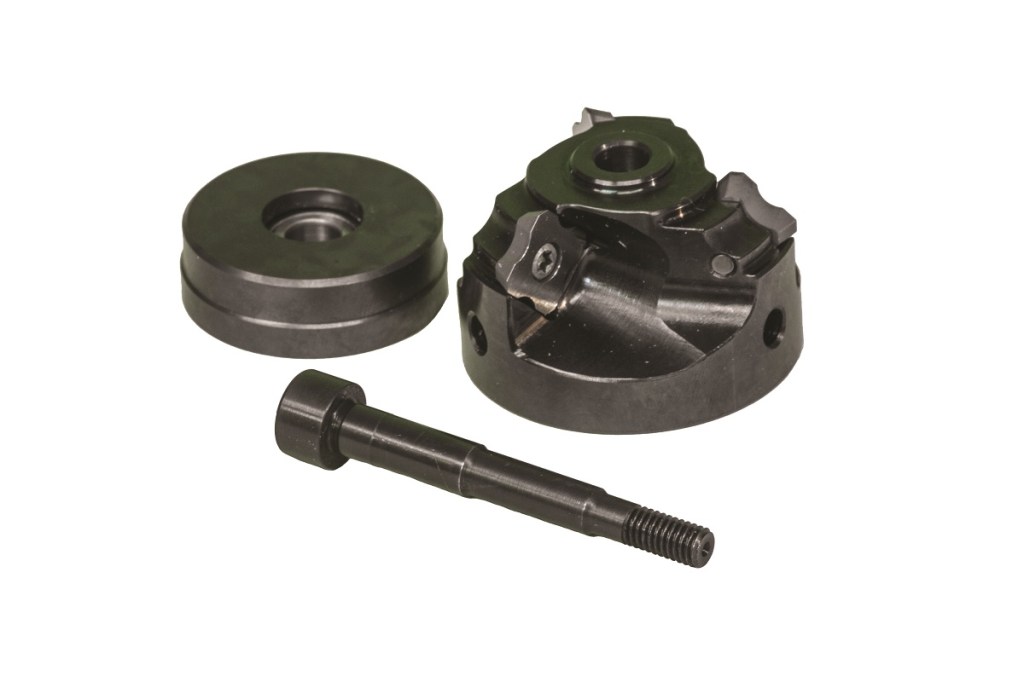

Komplektne raadiusega freespea R2,5 mm / 0,08“ – koos juhtrulli ja kinnituskruviga, lõikekettad on komplektis – juhtrulli läbimõõt Ø 30 mm / 1,19“	27234
Komplektne raadiusega freespea R3,5 mm / 0,12“ ja R4 mm / 0,16“ – sisaldab juhtrulli ja kinnituskruvi, lõikekettad R3,5 mm / 0,12“ on komplektis – juhtrulli läbimõõt Ø 39,5 mm / 1,55“	27233

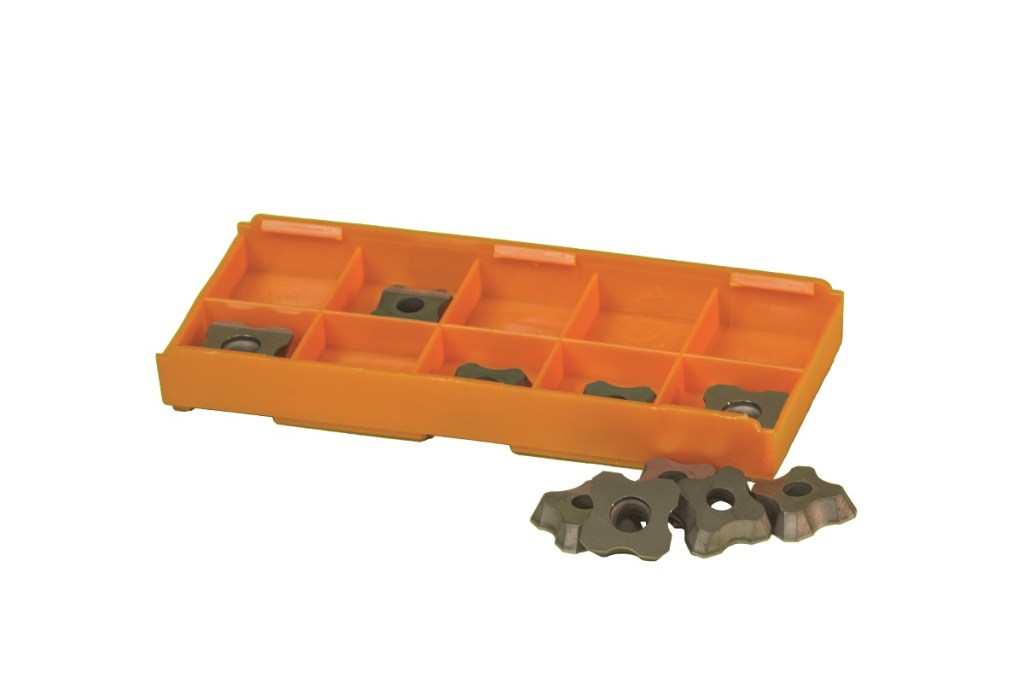

Lõiketera servade ümardamiseks R2,5 mm / 0,08“ – neljakülgsed – 10 tk pakendis	26109
Kaetud lõikekettad servade ümardamiseks R3,5 mm / 0,12“ – neljakülgsed – 10 tk pakendis	26110
Kaetud lõikekettad servade ümardamiseks R4 mm / 0,16“ – neljakülgsed – 10 tk pakendis	26111
Lõiketerade kinnituskruvid – ainult ümarfreespeade jaoks	27242

Lisatarvikud – vanemad ECO freespead. Saadaval kuni kaupa jätkub.	Art.nr.
30° lõikepea – koos vahetükkide, kruvide, poltide ja rulliga – juhtrulli läbimõõt Ø 34 mm / 1,34“	27223
37,5° lõikepea – koos lõiketerade, kruvide, poltide ja rullikuga – juhtrulliku läbimõõt Ø 28 mm / 1,10“	27227

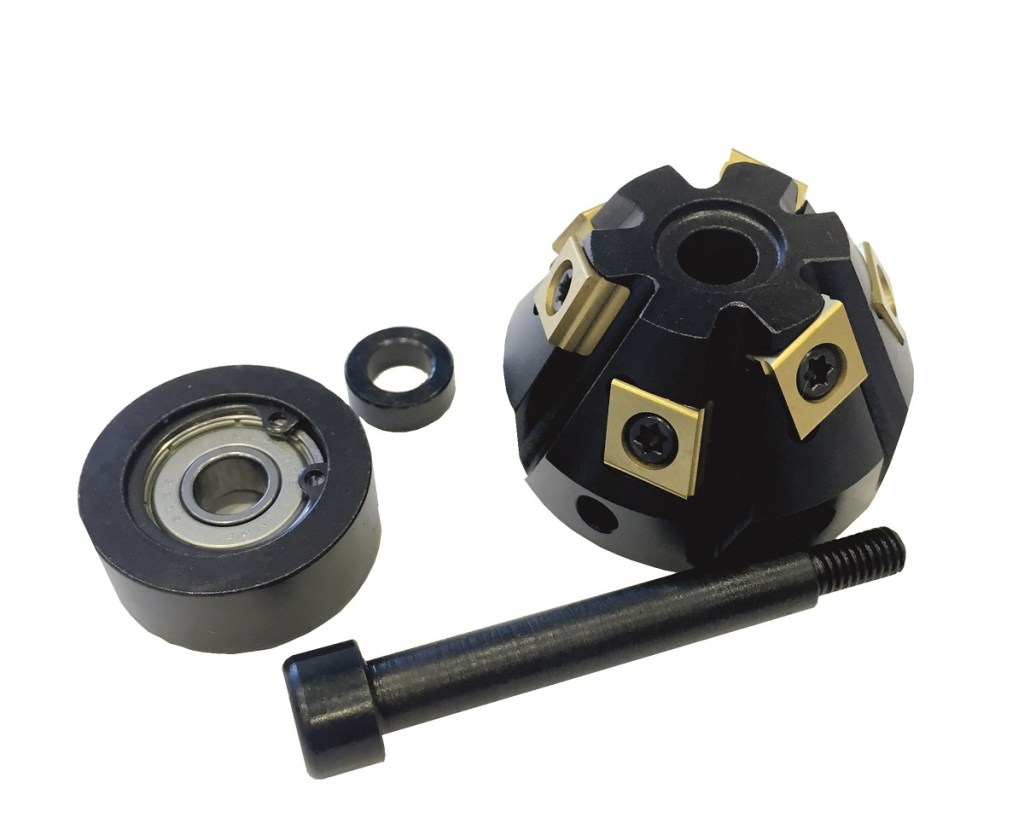

45° lõikepea – koos vahetükkide, kruvide, poltide ja rulliga – juhtrulli läbimõõt Ø 28 mm / 1,10“	27222
50° lõikepea – koos vahetükkide, kruvide, poltide ja rulliga – juhtrulli läbimõõt Ø 28 mm / 1,10“	27224
60° lõikepea – koos vahetükkide, kruvide, poltide ja rulliga – juhtrulli läbimõõt Ø 27 mm / 1,06“	27240
Lõikepea mittestandardse nurga all – koos sisetükkide, kruvide, poltide ja rulliga	27XXX
Lõiketerade kruvi – ainult ECO freespeade jaoks	27241

Lisatarvikud – muud:	Art.nr.
Dokkimisjaam B-Dock (faasilõikur B10 Electra / B15 Electra ei kuulu komplekti)	25350
Xpipe Beveler – faasilõikur torude töötlemiseks alates Ø 85 mm / 3,36“ (faasilõikur B10 Electra / B15 Electra / B15 AIR ei kuulu komplekti)	25500

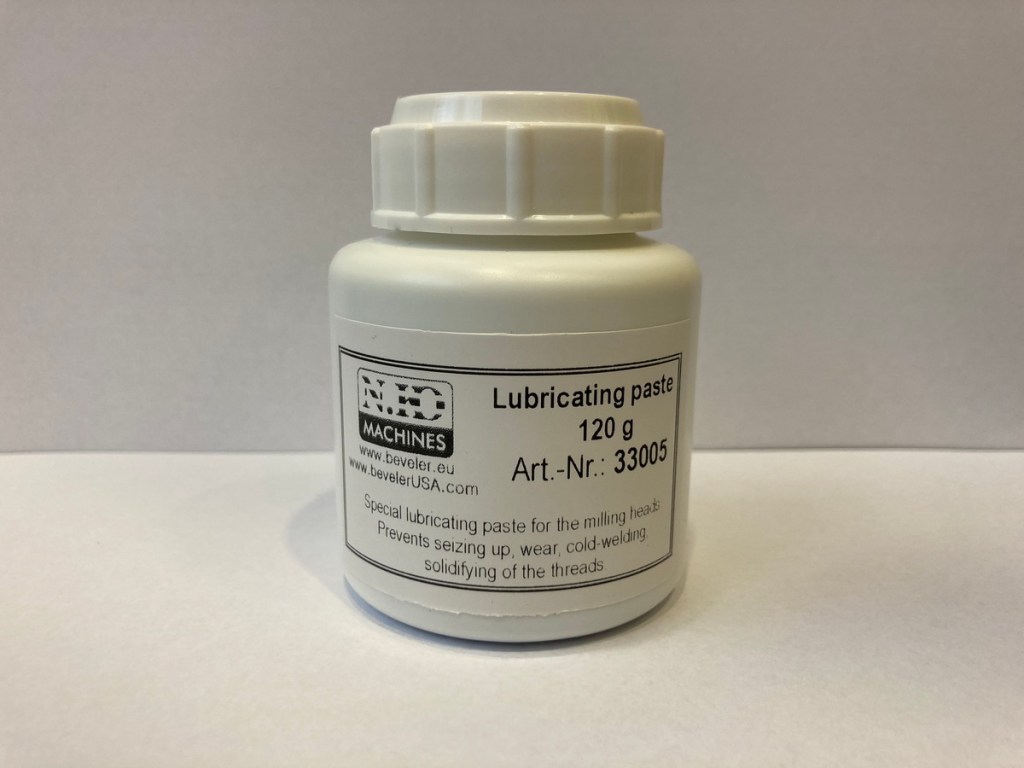

Spetsiaalne määrdepasta freespeadele 120g – hoiab ära keermete kinnikiilumise, kulumise, külmkeevituse ja tahkumist	33005
Mag Brush Maxx Large – ratastega magnetiline pühkija kõigi magnetiliste materjalide kogumiseks – töölaius 450 mm / 17,71 tolli	NMF0107

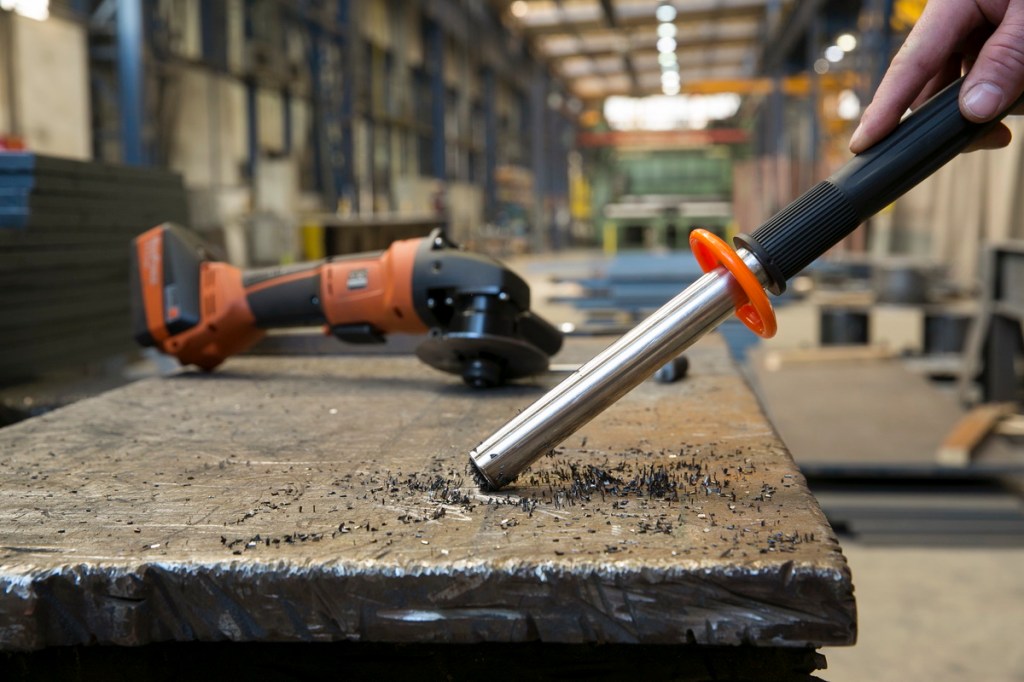

Magnethari – kogub kokku kõik magnetilised	18654

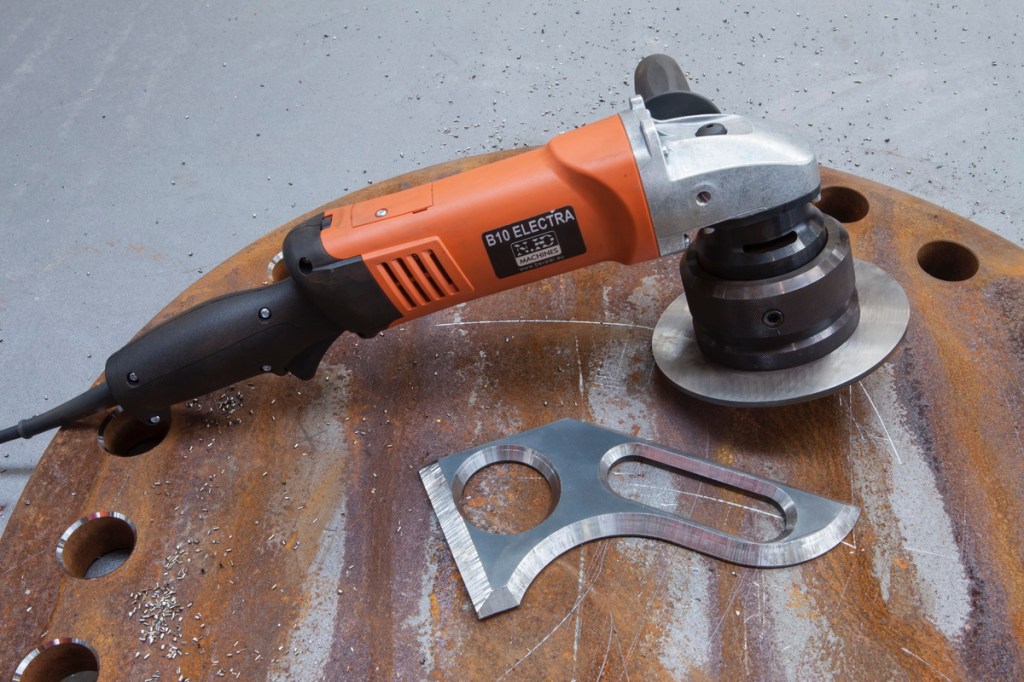

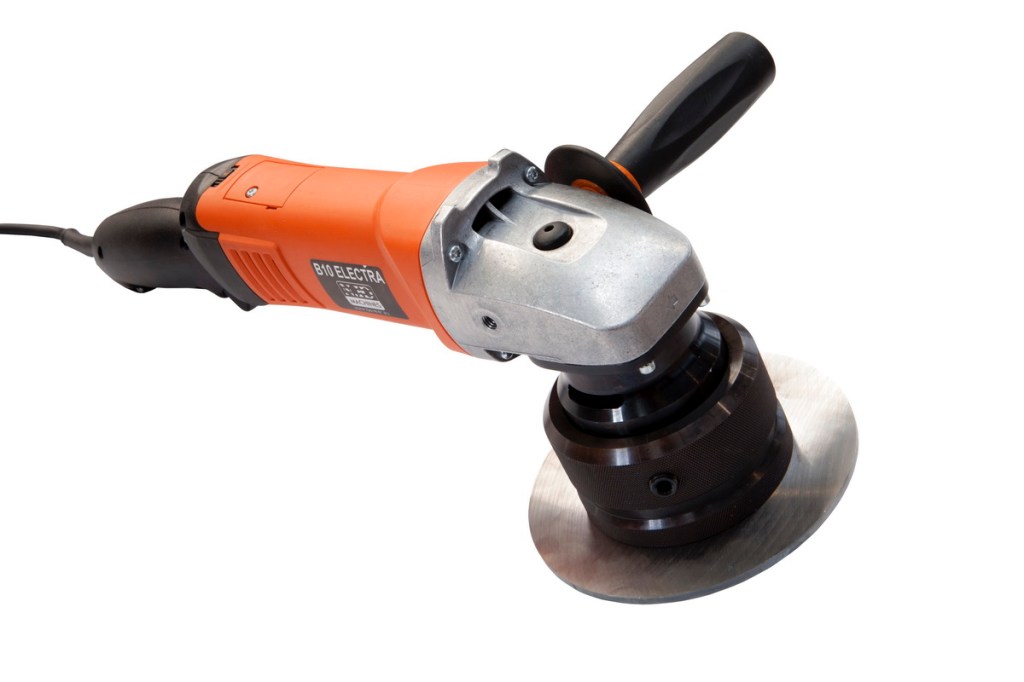

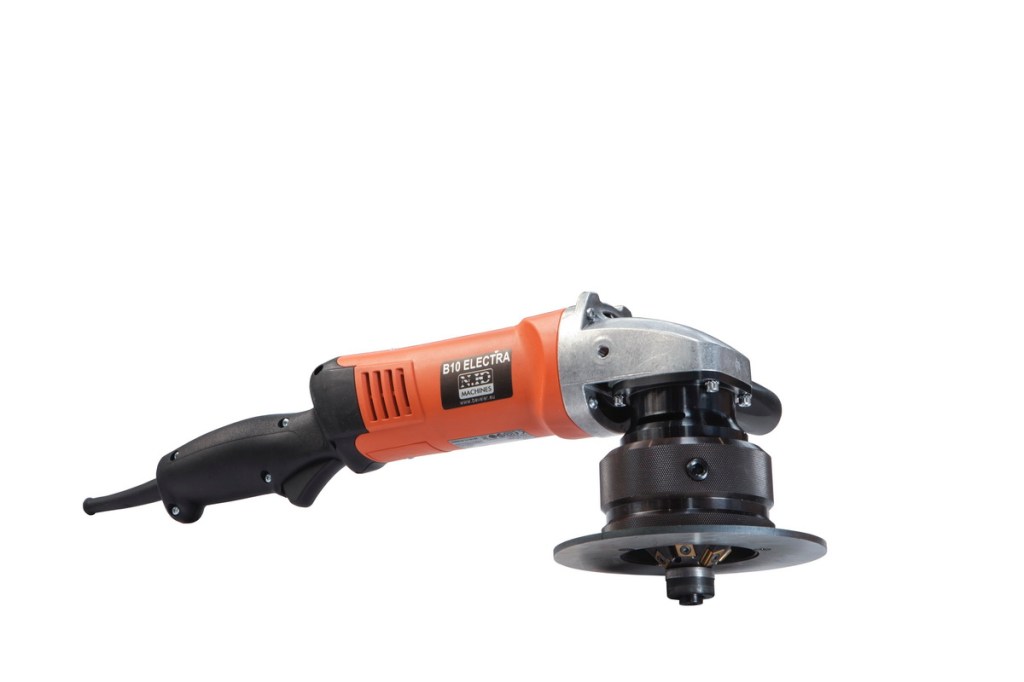

Faasimismasin B10 ELECTRA

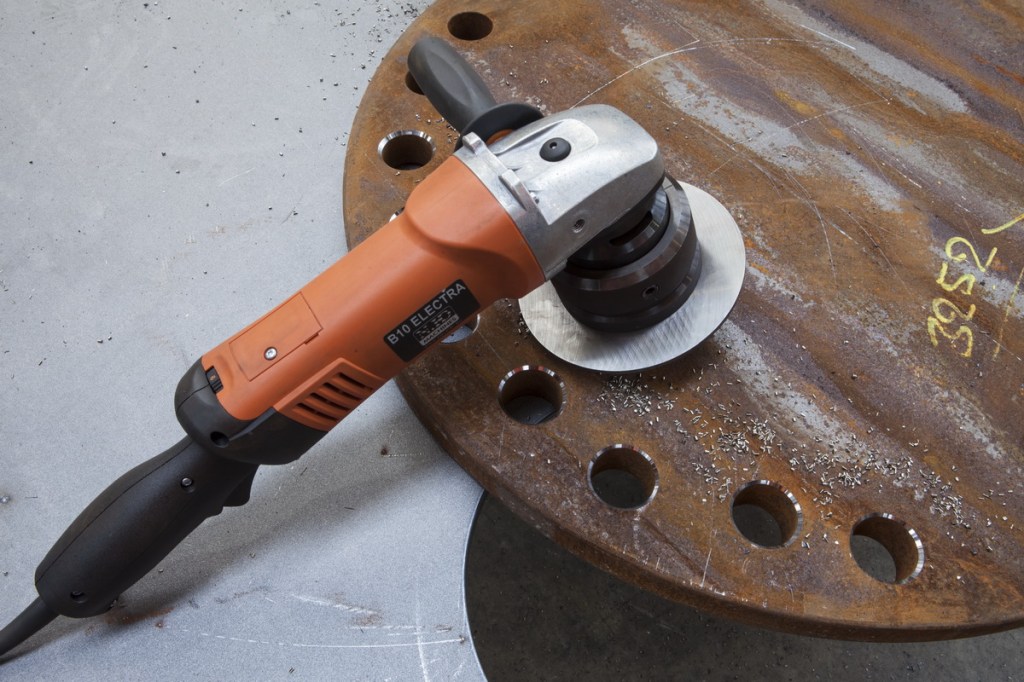

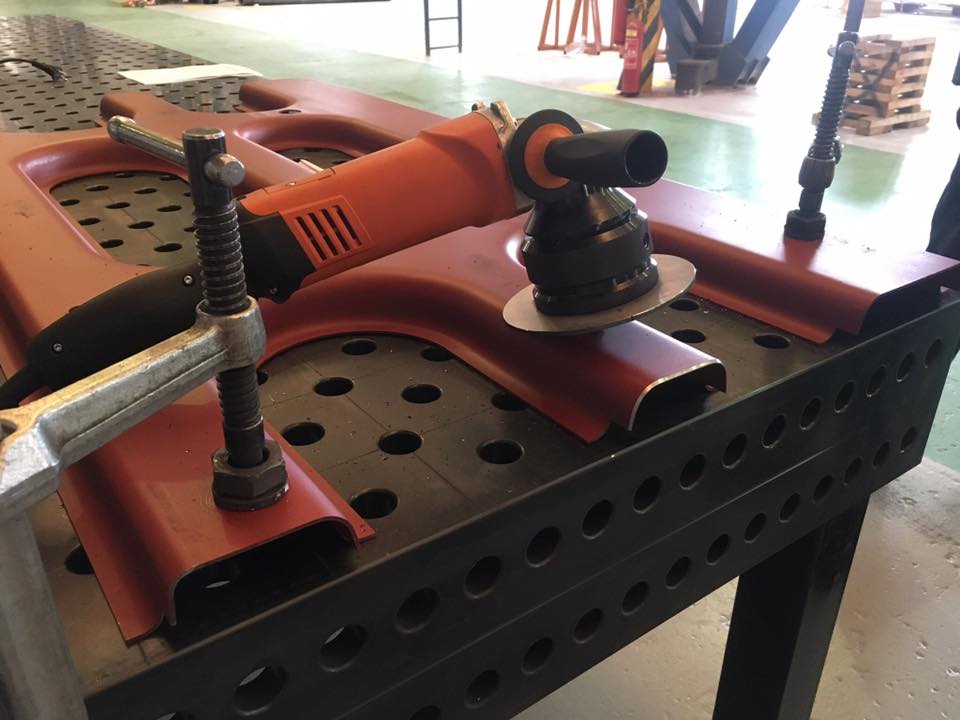

B10 ELECTRA on vastupidava ja stabiilse konstruktsiooniga käsifaasimismasin, mis on mõeldud metalli detailide faasimiseks ja servade ümardamiseks. Seade sobib nii sise- kui välisraadiuste ning avade töötlemiseks. Tänu spetsiaalsele lõikepea disainile on võimalik kuni 8 mm faasi laiuse juures säästa poole lõikeplaatide kulust.

Masin võimaldab täpset nurga seadistust skaalal, lisaks saab lõikepead vahetada vastavalt soovitud faasinurgale. Varustatud elektroonilise pöörlemiskiiruse juhtimisega, ülekoormuskaitsega ja servade ümardamise funktsiooniga, mis on vajalik enne pinnatöötlust.

Valmistatud Tšehhis, varustatud Saksamaa kvaliteetse mootoriga. Sobib terase, alumiiniumi ja teiste metallide töötlemiseks.

Faasimismasin B10 ELECTRAle sobivad lisaseadmed

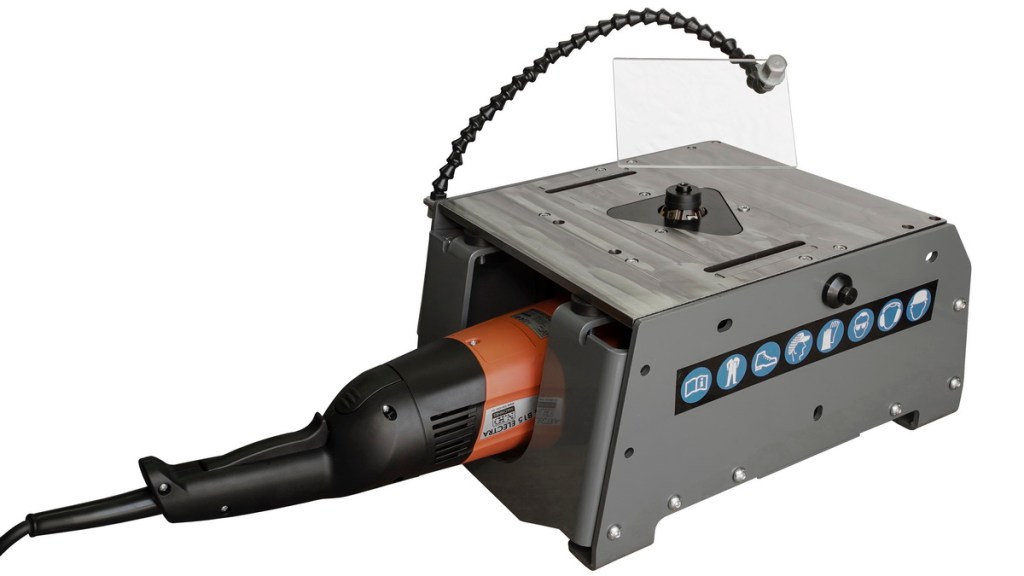

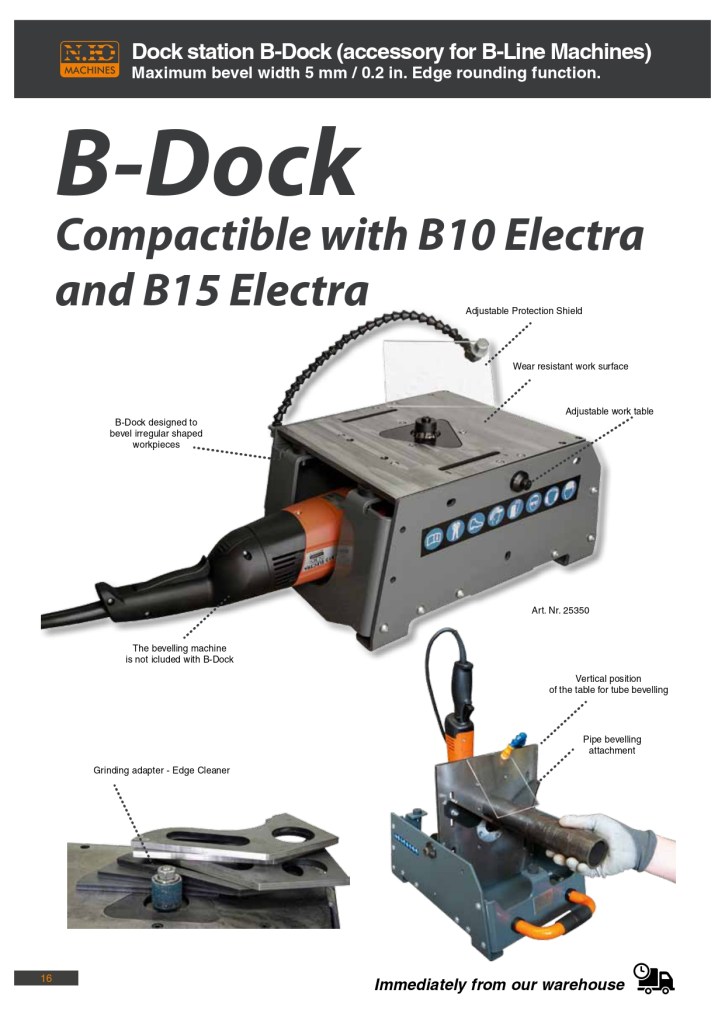

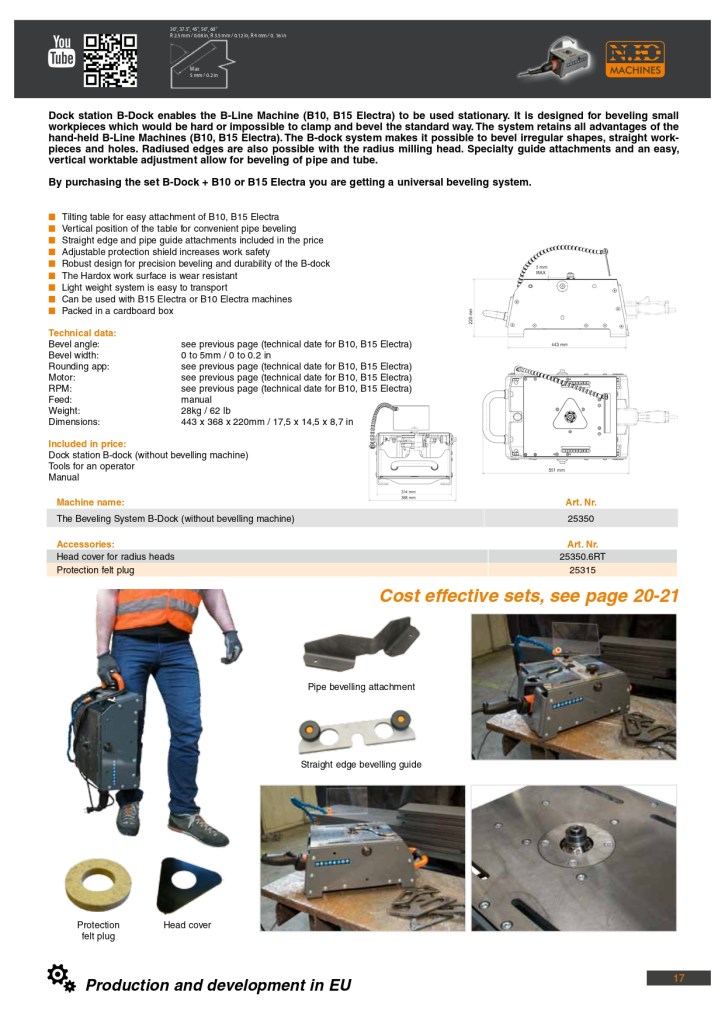

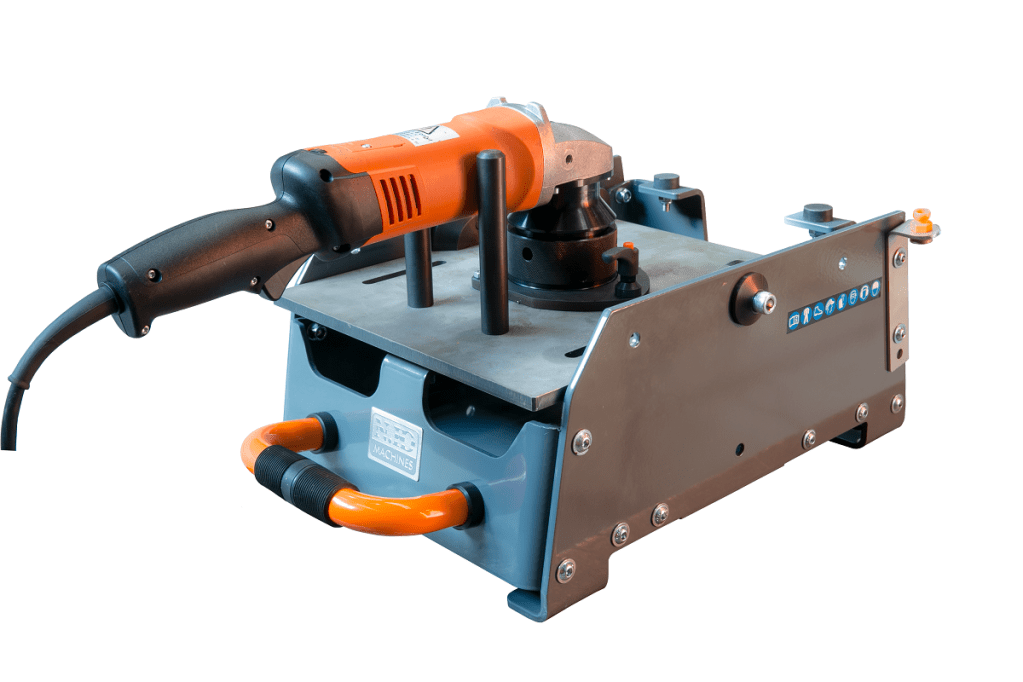

1. B-Dock dokkimisjaam
B-Dock muudab B10 ELECTRA masina statsionaarseks tööriistaks, võimaldades mugavalt ja täpselt faaside lõikamist ka väikestel või ebakorrapäraste kujude toorikutel. Vertikaalselt reguleeritav laud ja tugev disain tagavad stabiilse töö ning raadius freesimispeaga saab lõigata ka ümardusservi, säilitades masina kõik käsitsemise eelised.

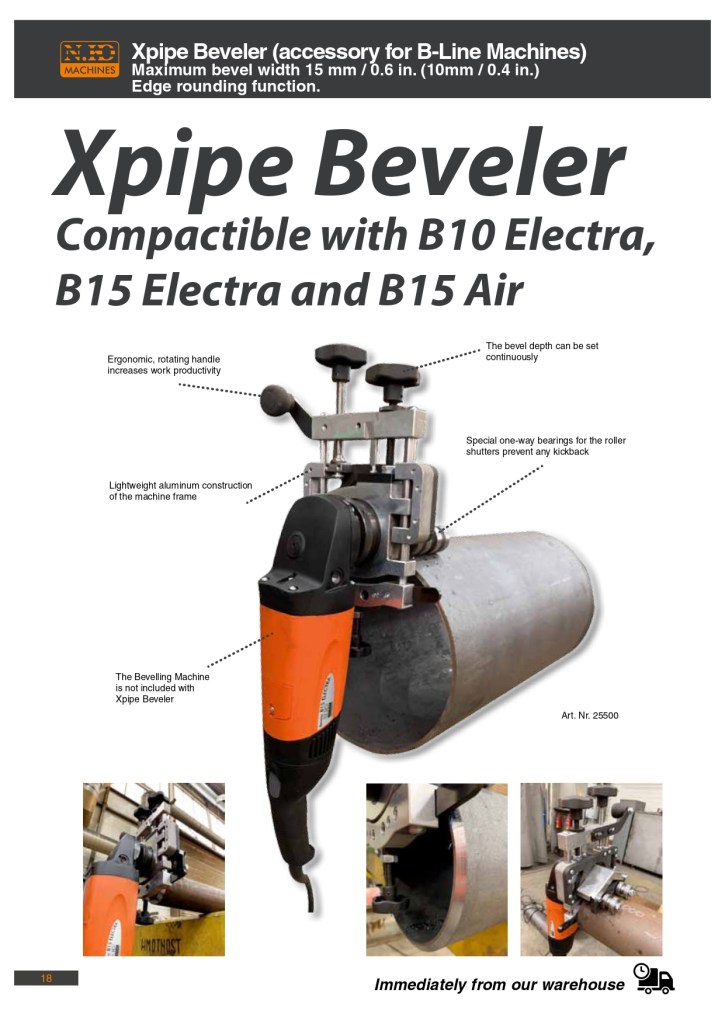

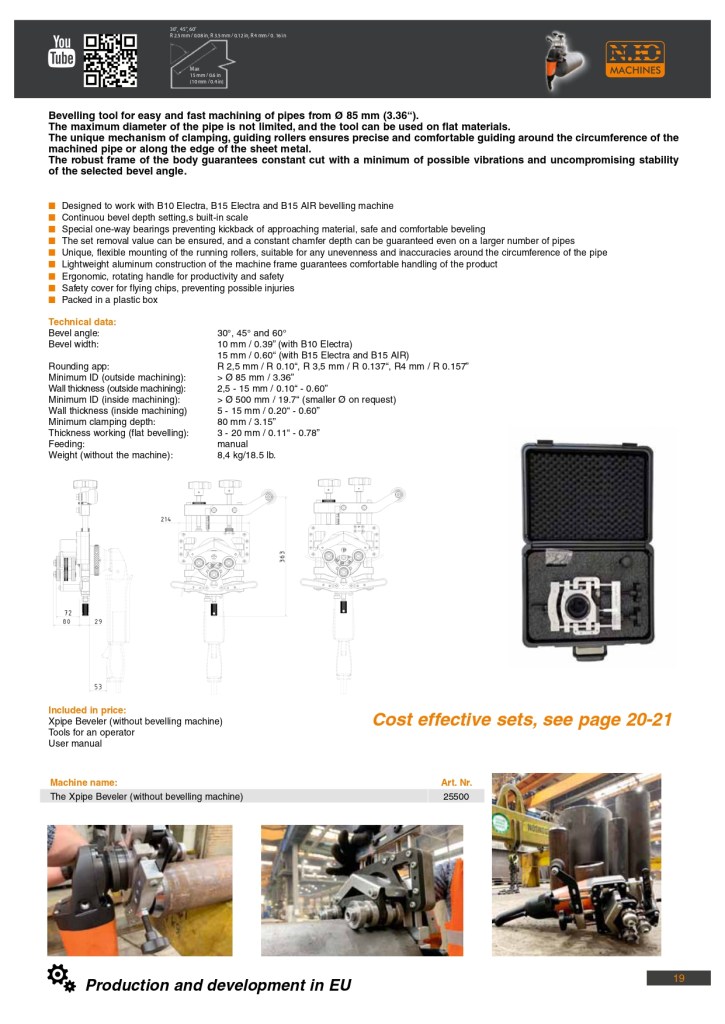

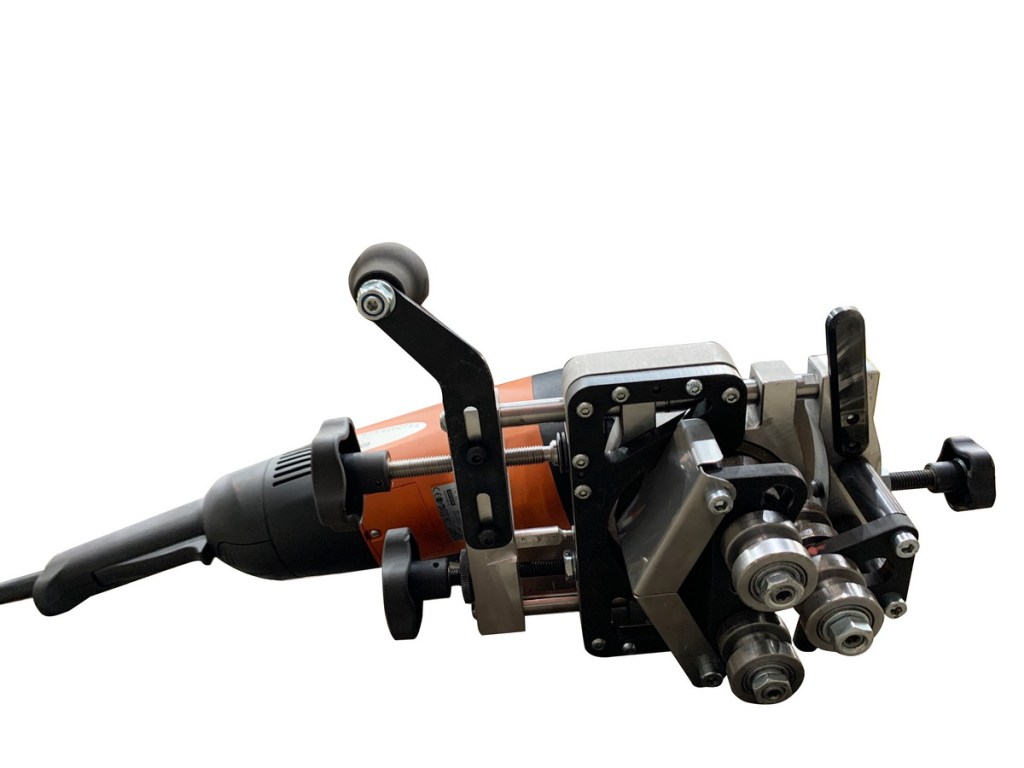

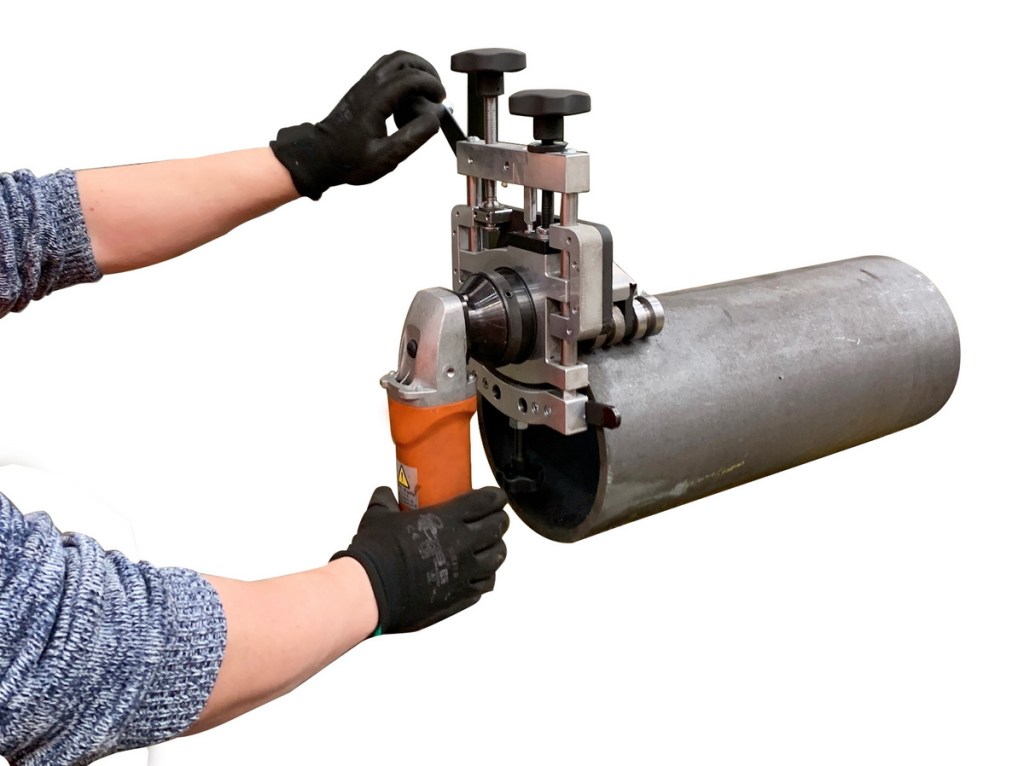

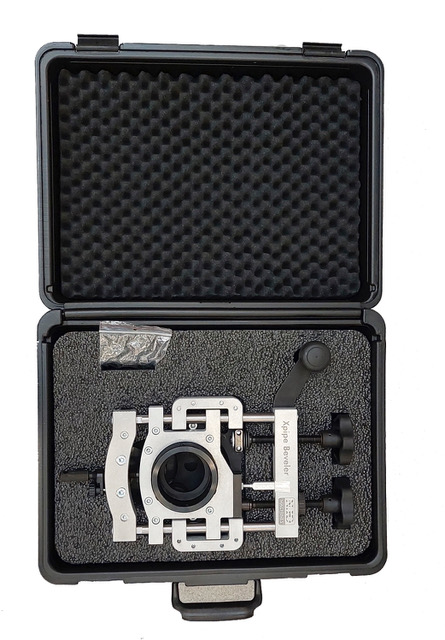

2. Xpipe Beveler
Xpipe Beveler võimaldab B10 ELECTRA-ga töötada torude ja voolikute kallutatud servadega alates Ø 85 mm. Tänu tugevale raamile, spetsiaalsetele rullidele ja sujuvalt reguleeritavale kaldteele saab teha täpseid faase ebatasastele torudele või lehtmetalli servadele, suurendades masina mitmekülgsust tööstuslikes tingimustes.

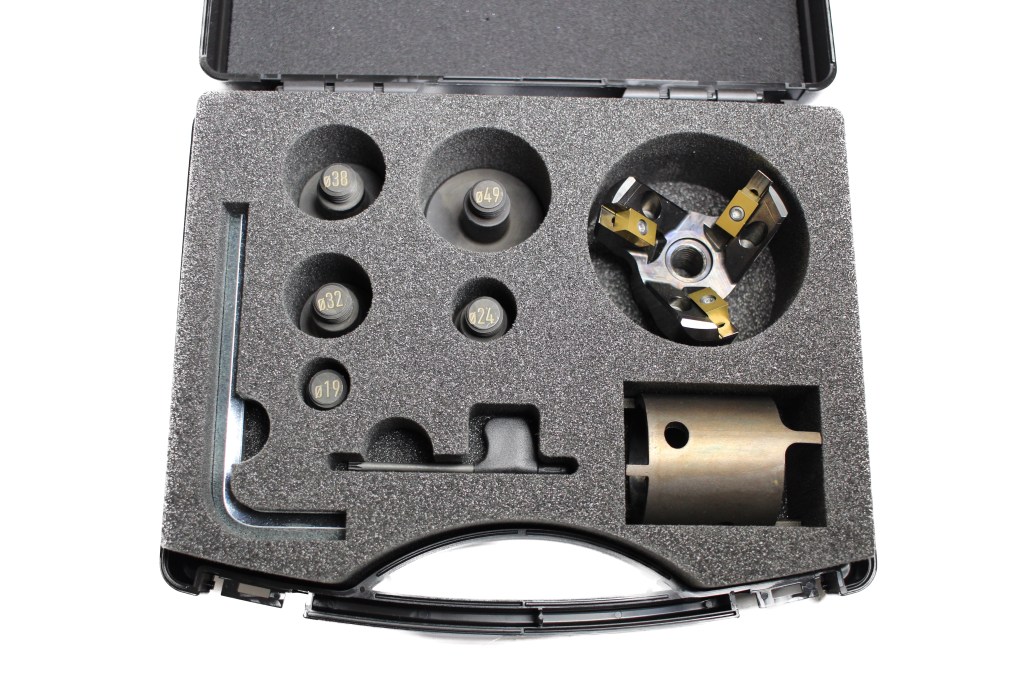

3. Twister torufaasimismasin
Twister täiendab B10 ELECTRA faasimasinat väikeste torude (Ø 19,5–70 mm) servade ja keevispindade ettevalmistamisel. Kerge ja ergonoomiline tööriist võimaldab täpset faasimist kuni 45° nurga all, sobides erinevate metallide ja plastide töötlemiseks ning tagades ohutu ja efektiivse torude faasimise.
