B-DOCK faasimismasina tööjaam

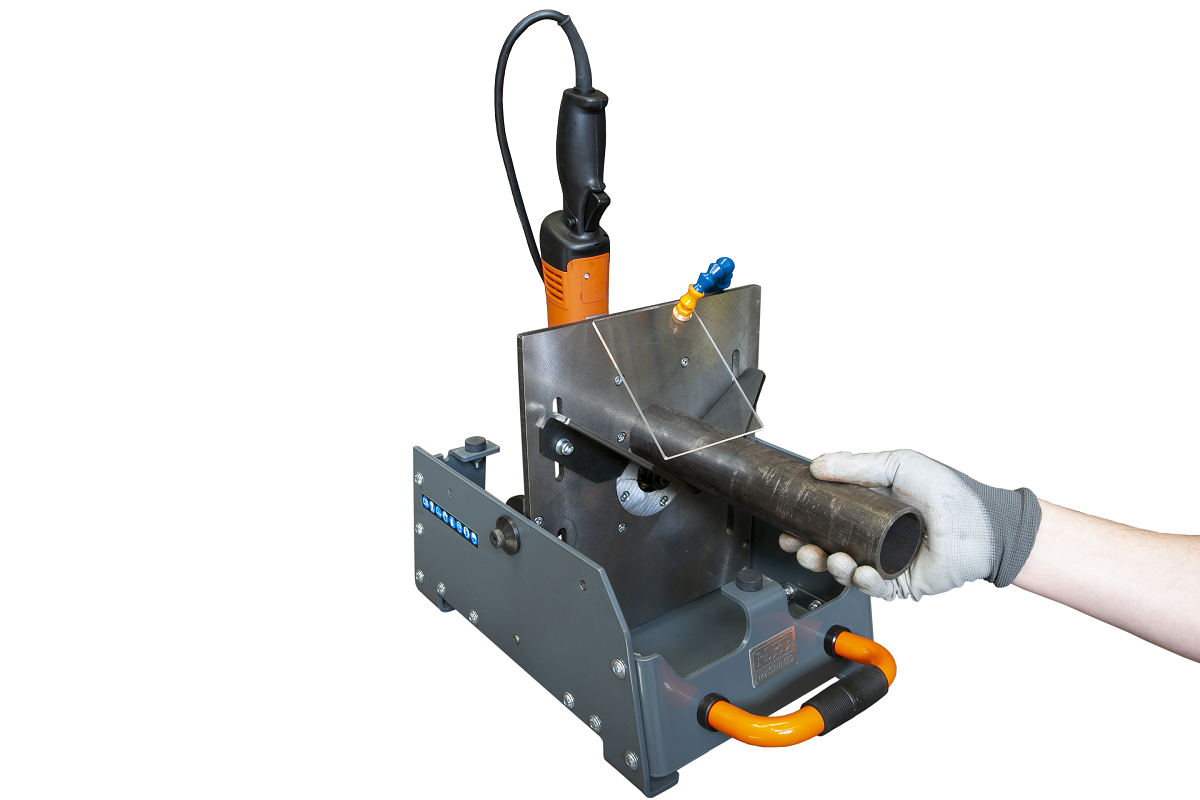

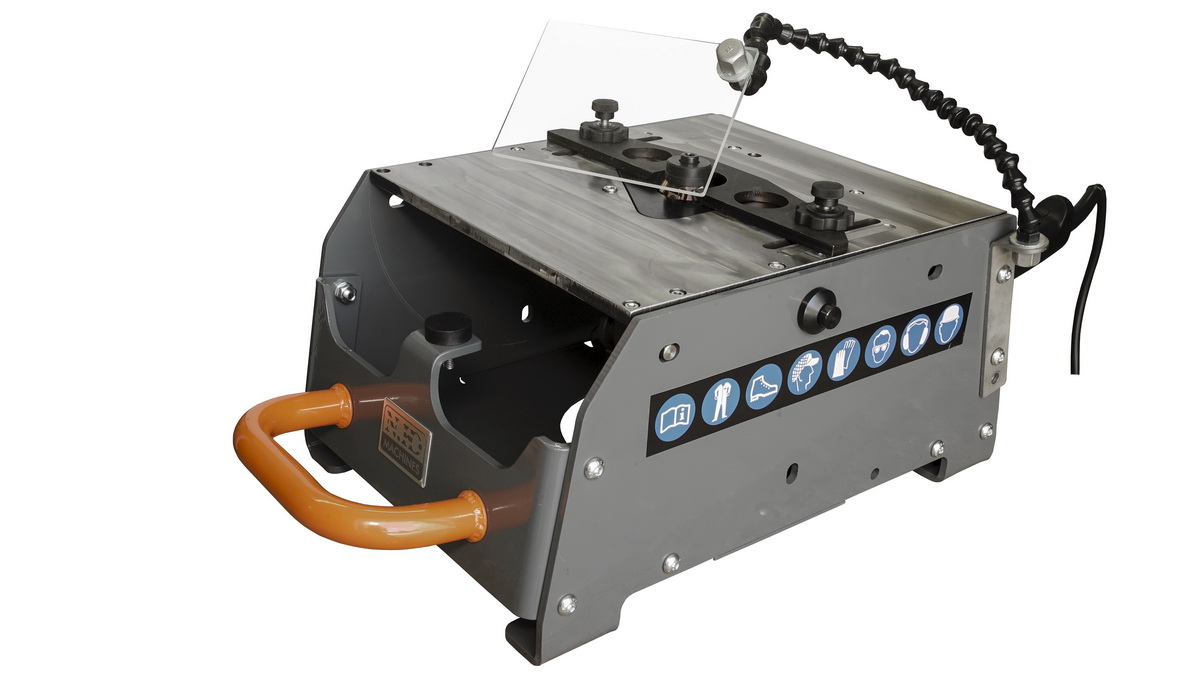

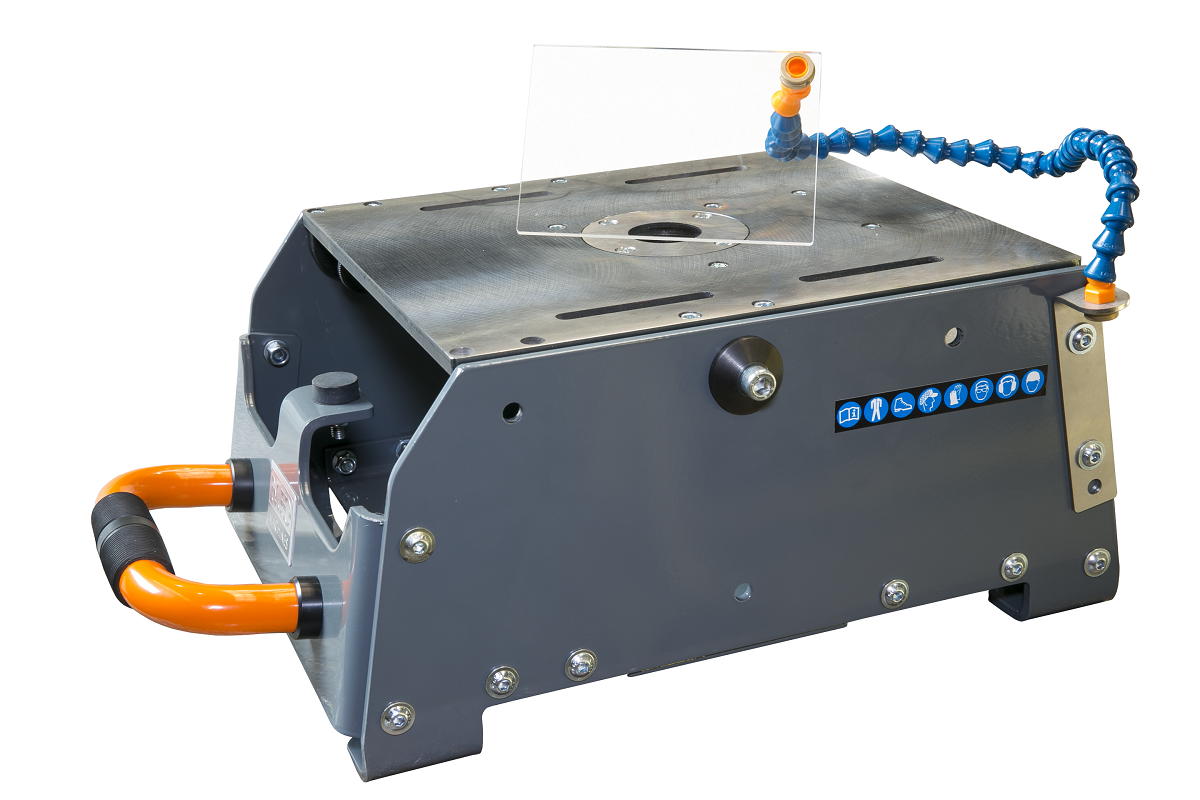

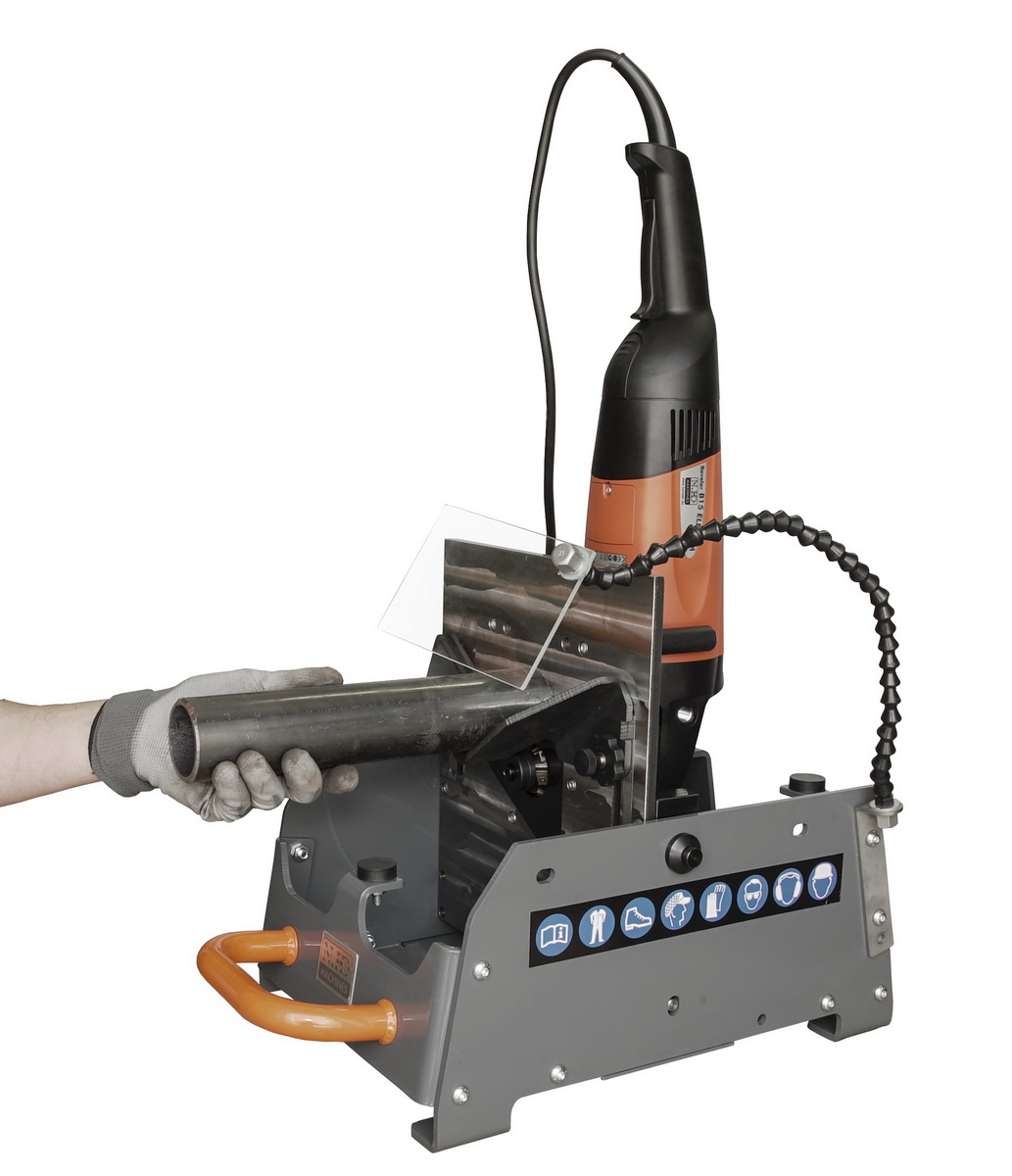

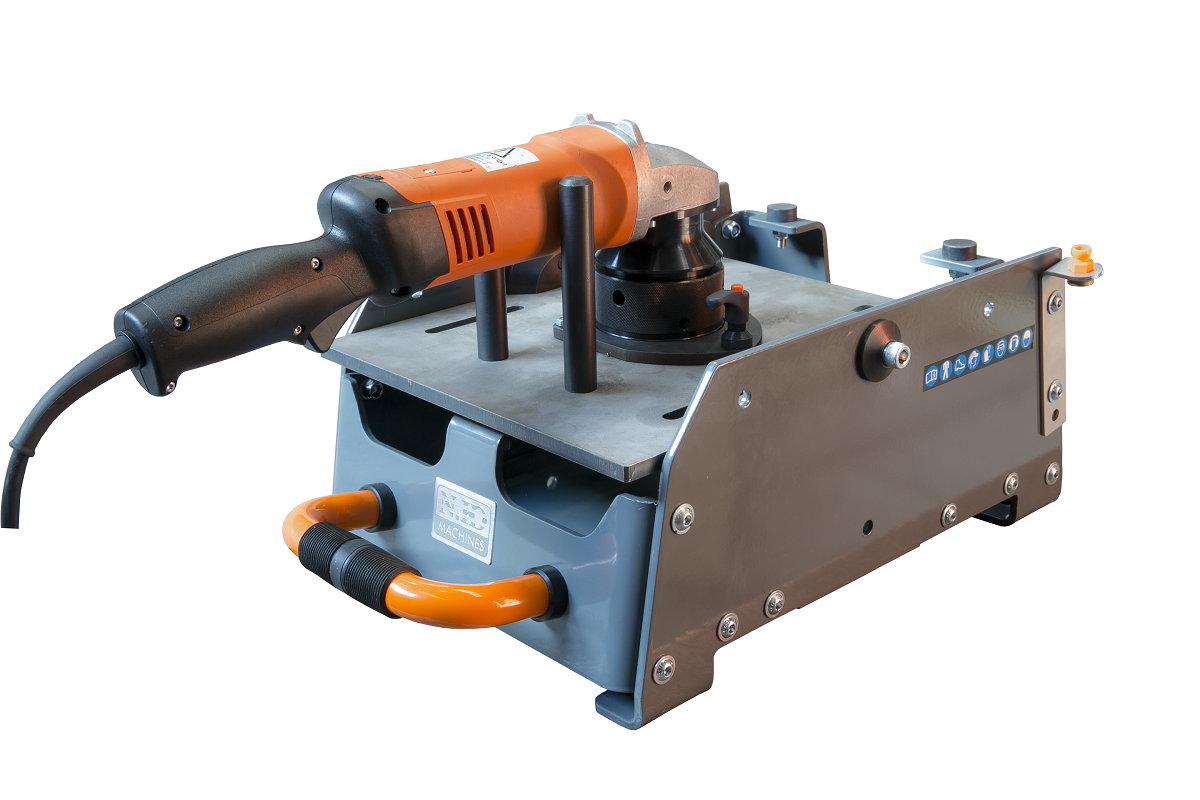

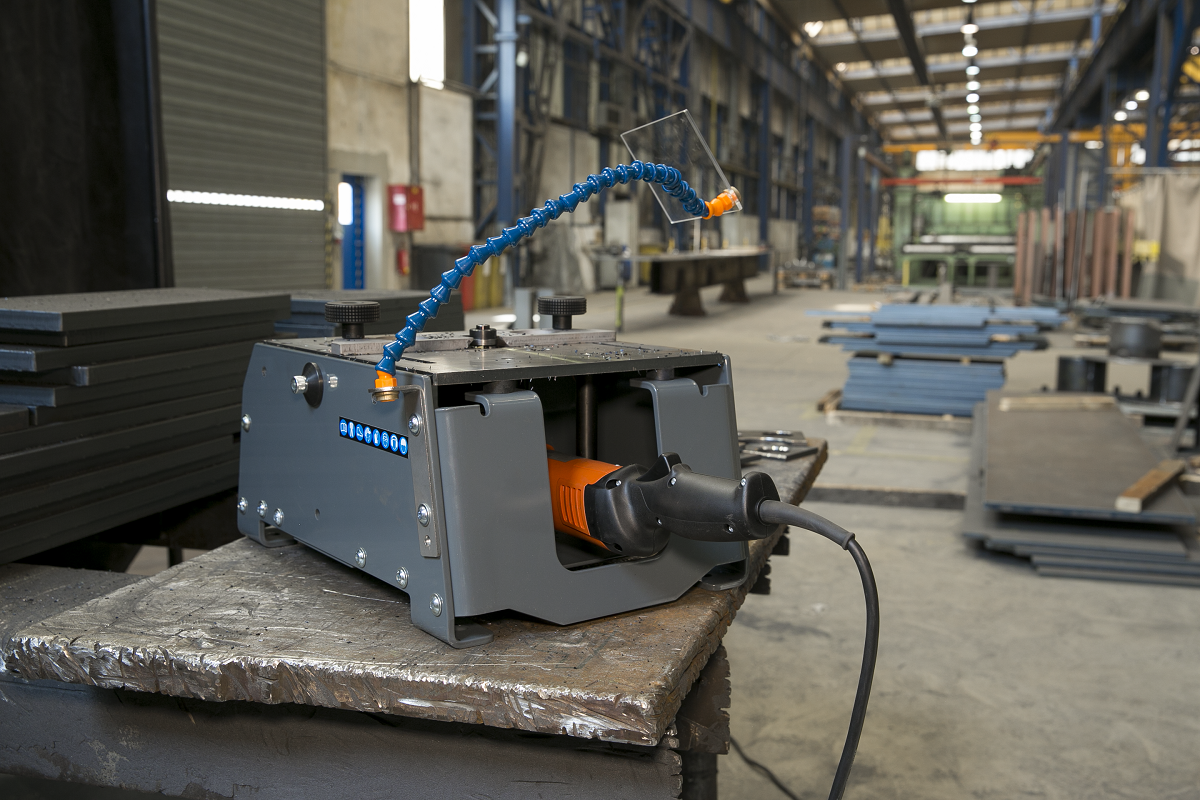

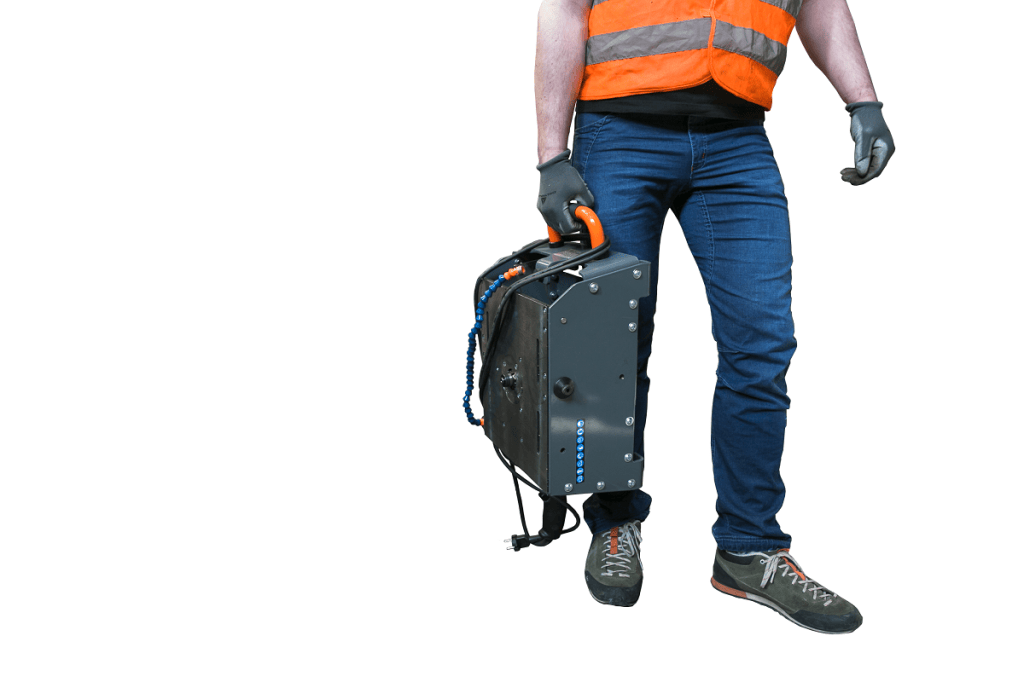

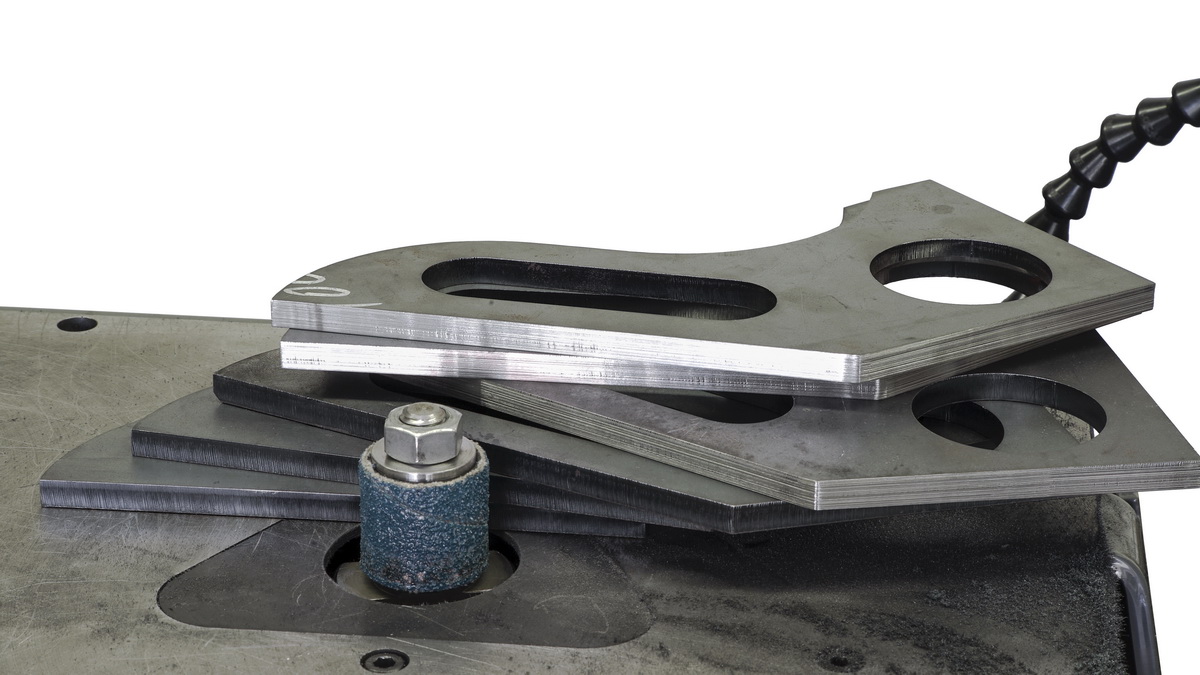

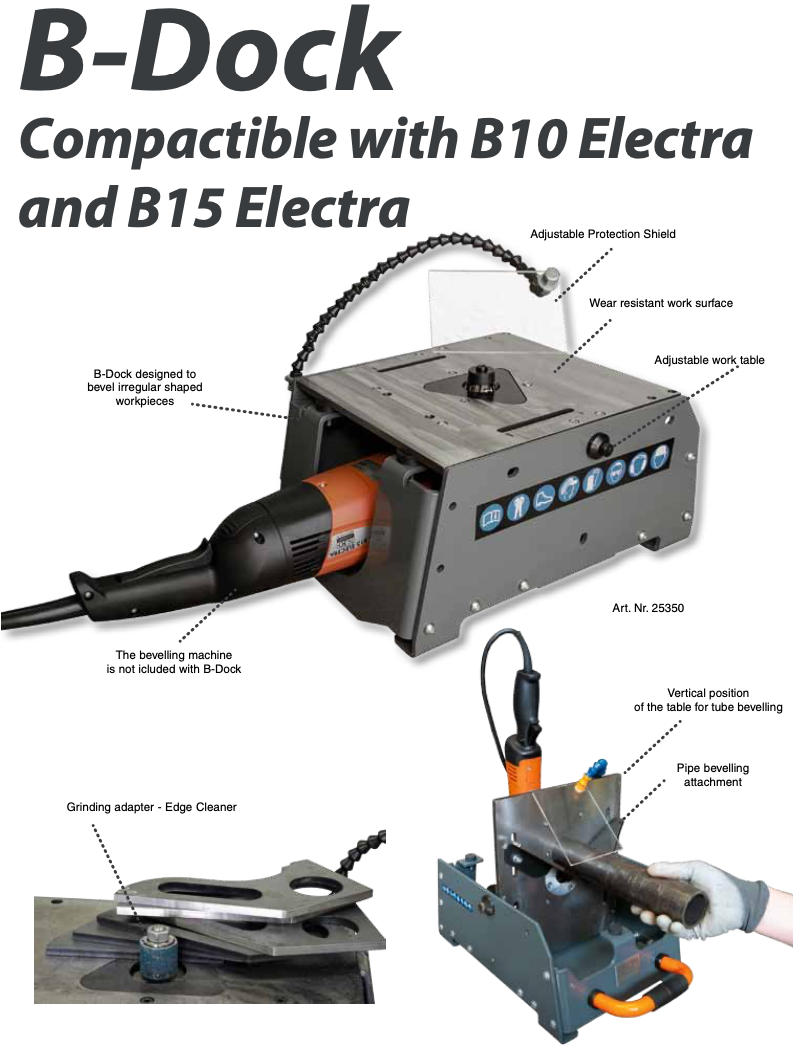

B-Dock tööjaam võimaldab muuta B10 Electra ja B15 Electra käsifaasmismasinad statsionaarseks süsteemiks. See sobib suurepäraselt väikeste ja keerukate detailide täpseks faasimiseks, torude töötlemiseks ja servade ümardamiseks. Vastupidav Hardox-tööpind, reguleeritav töölaud ja kerge konstruktsioon tagavad mugava kasutuse ja kvaliteetse tulemuse.

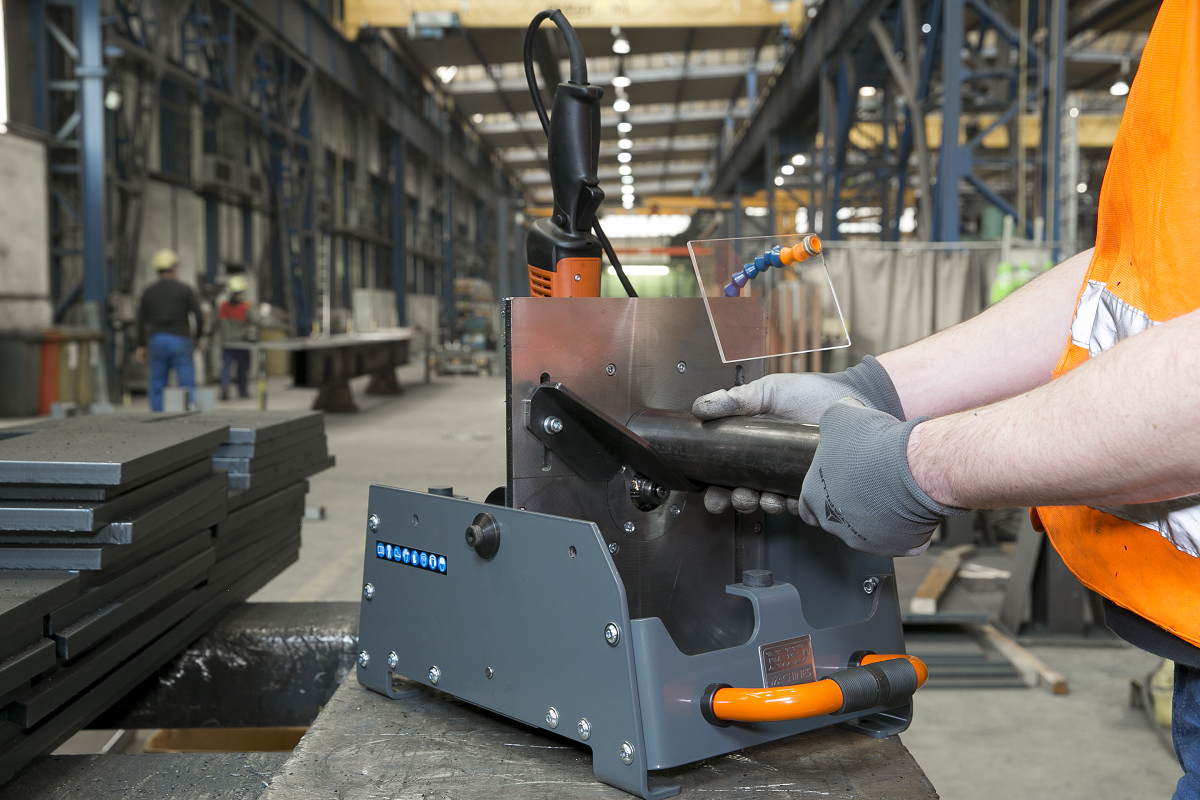

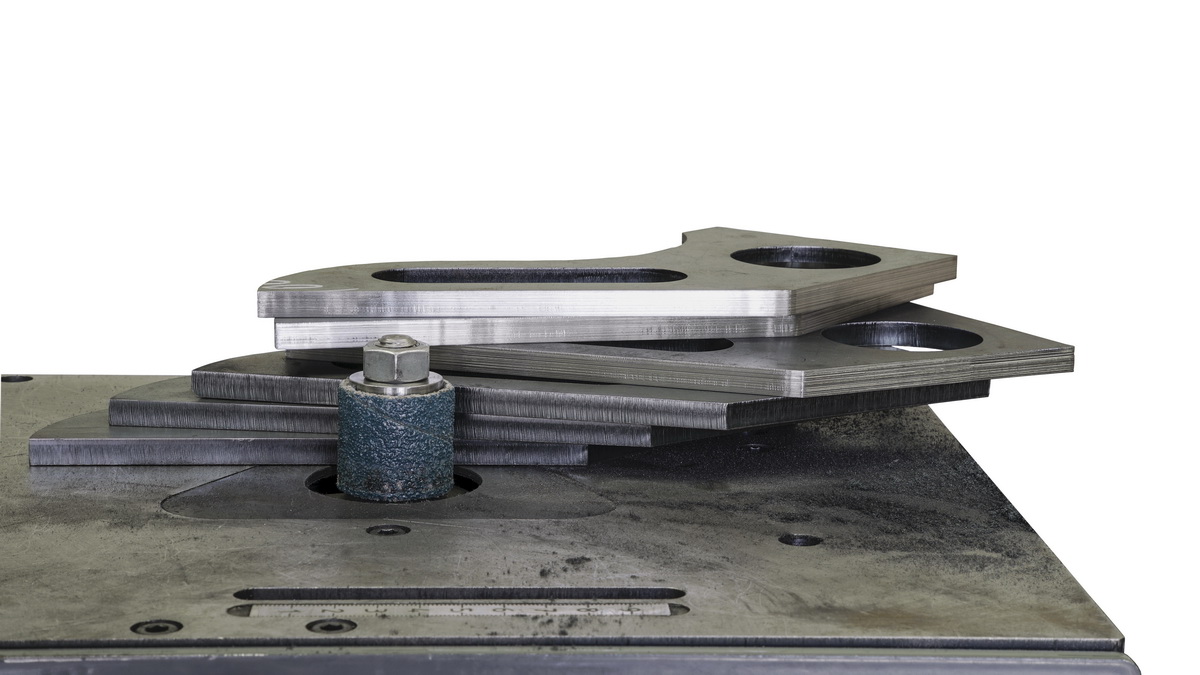

Universaalne kasutus – sobib väikeste detailide, torude ja ebakorrapäraste kujude statsionaarseks faasimiseks.
Täpsus ja vastupidavus – tugev Hardox-tööpind ja reguleeritav töölaud tagavad täpse tulemuse ja pika tööea.
Ohutus ja mugavus – kaitsekraan, juhikud ja kerge konstruktsioon muudavad töö turvaliseks ja lihtsaks.
UZ15 RAPID faasimiseseade
Peamised omadused

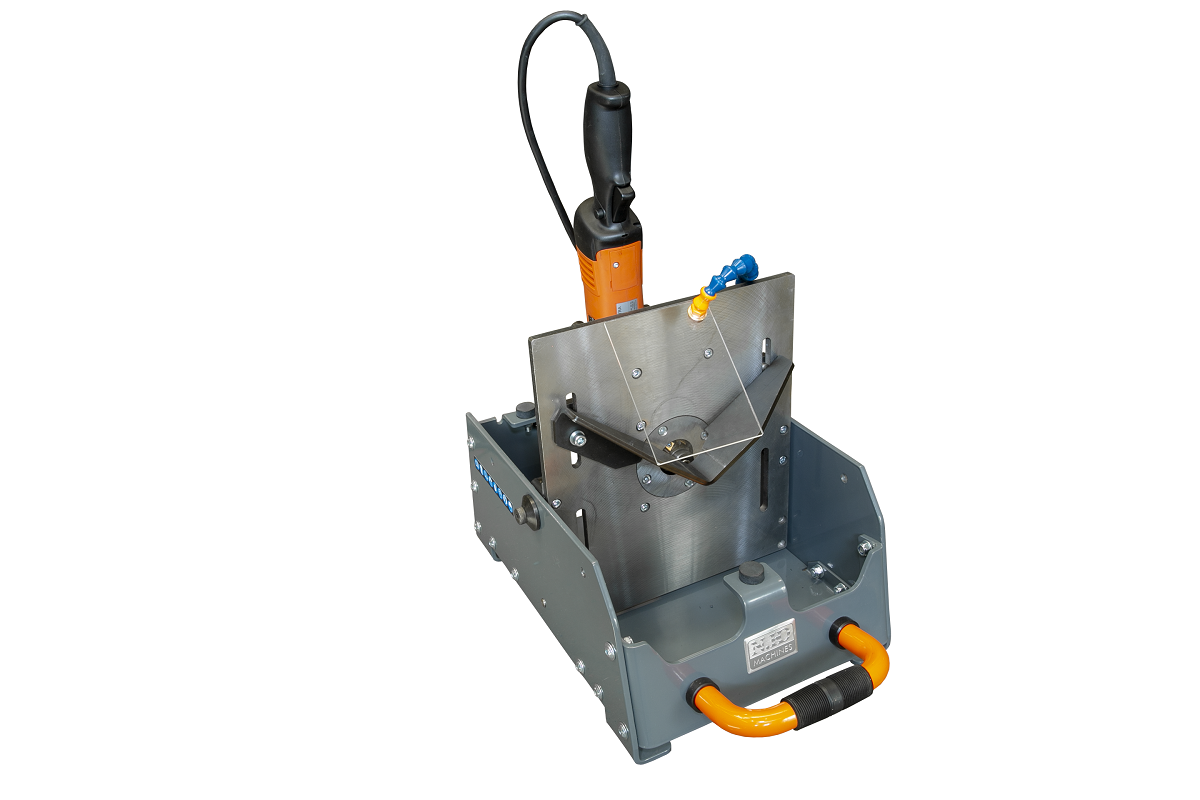

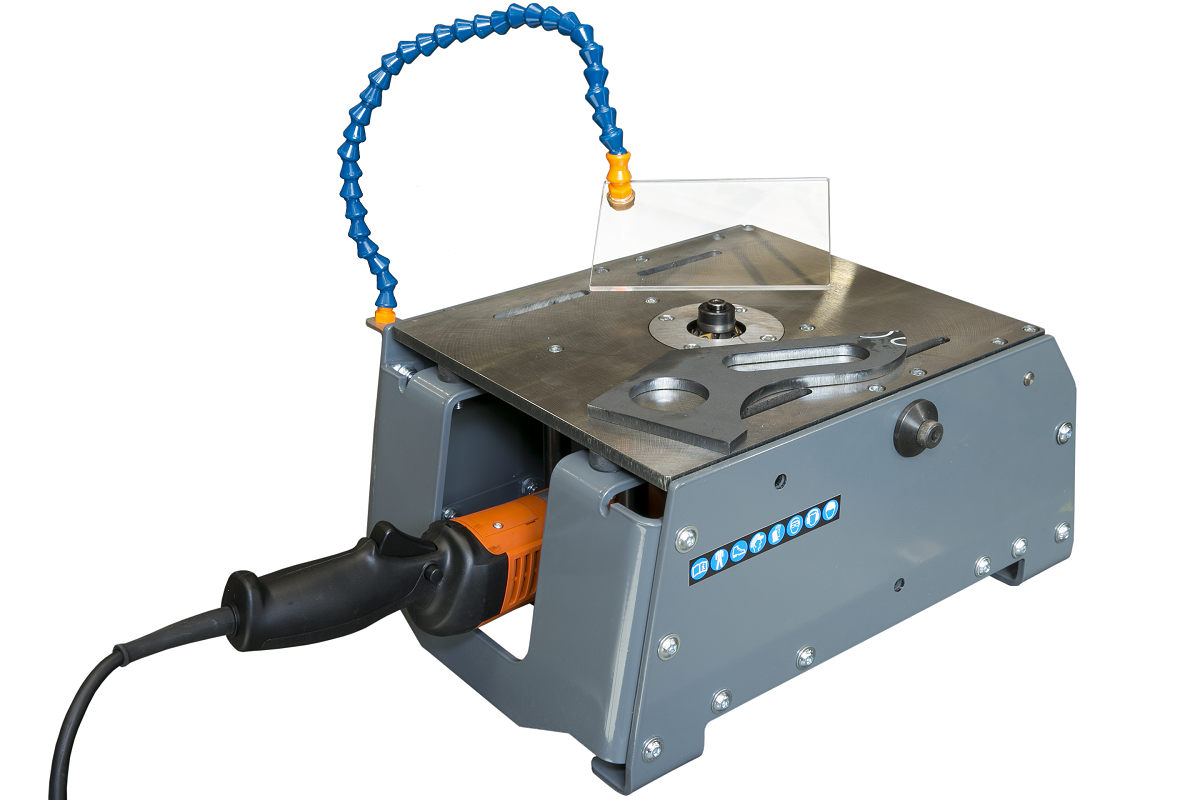

Kallutatav laud B10 Electra või B15 Electra hõlpsaks kinnitamiseks

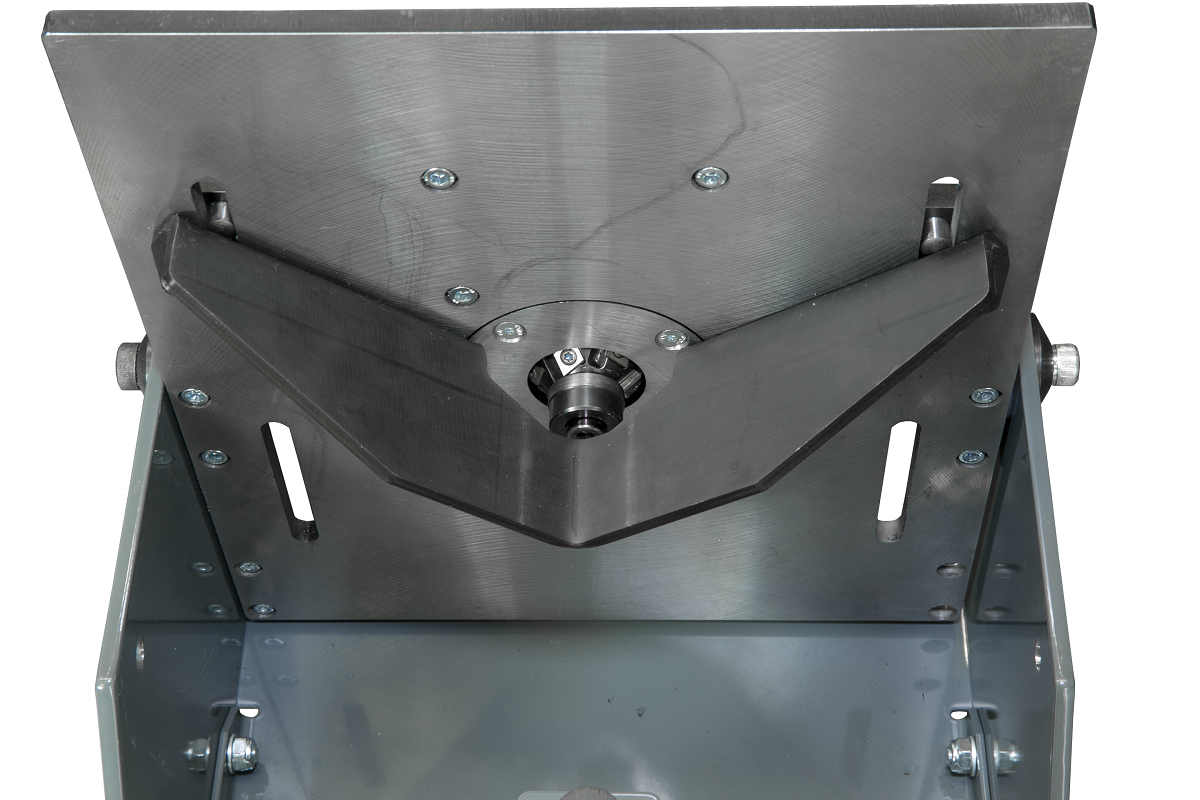

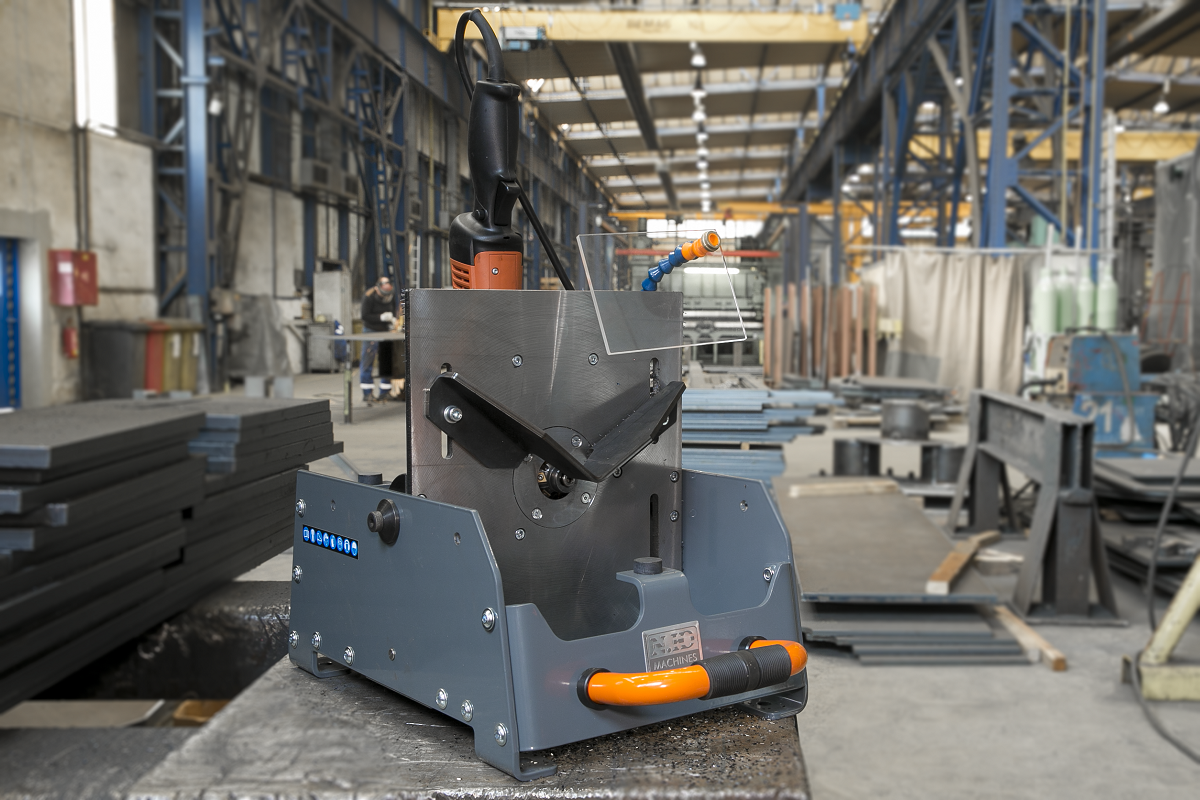

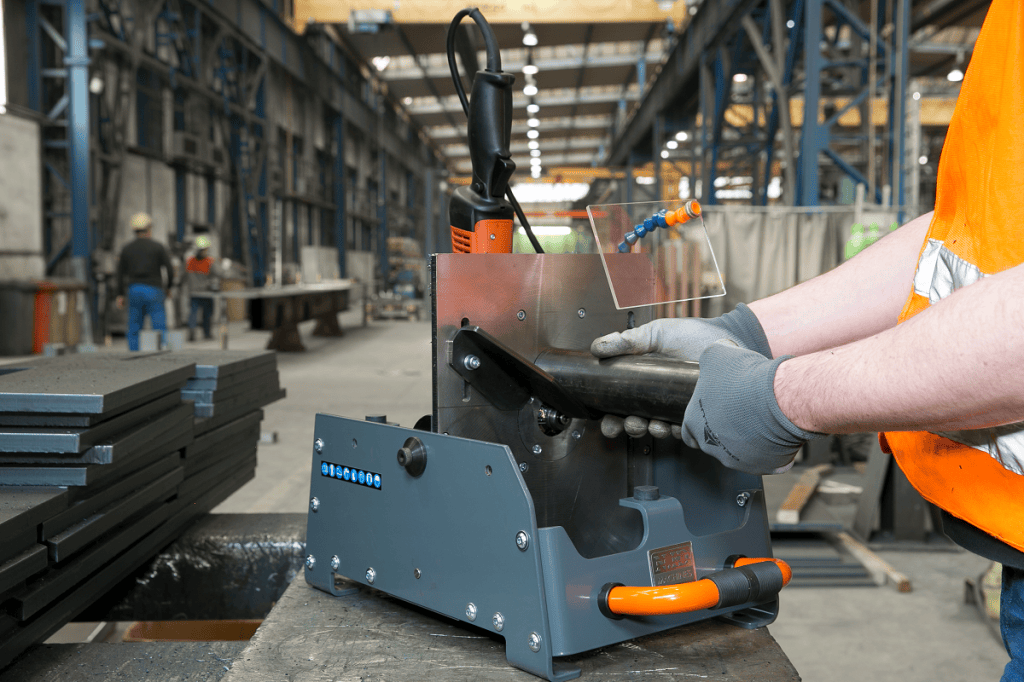

Laua vertikaalne asend torude mugavaks faasimiseks

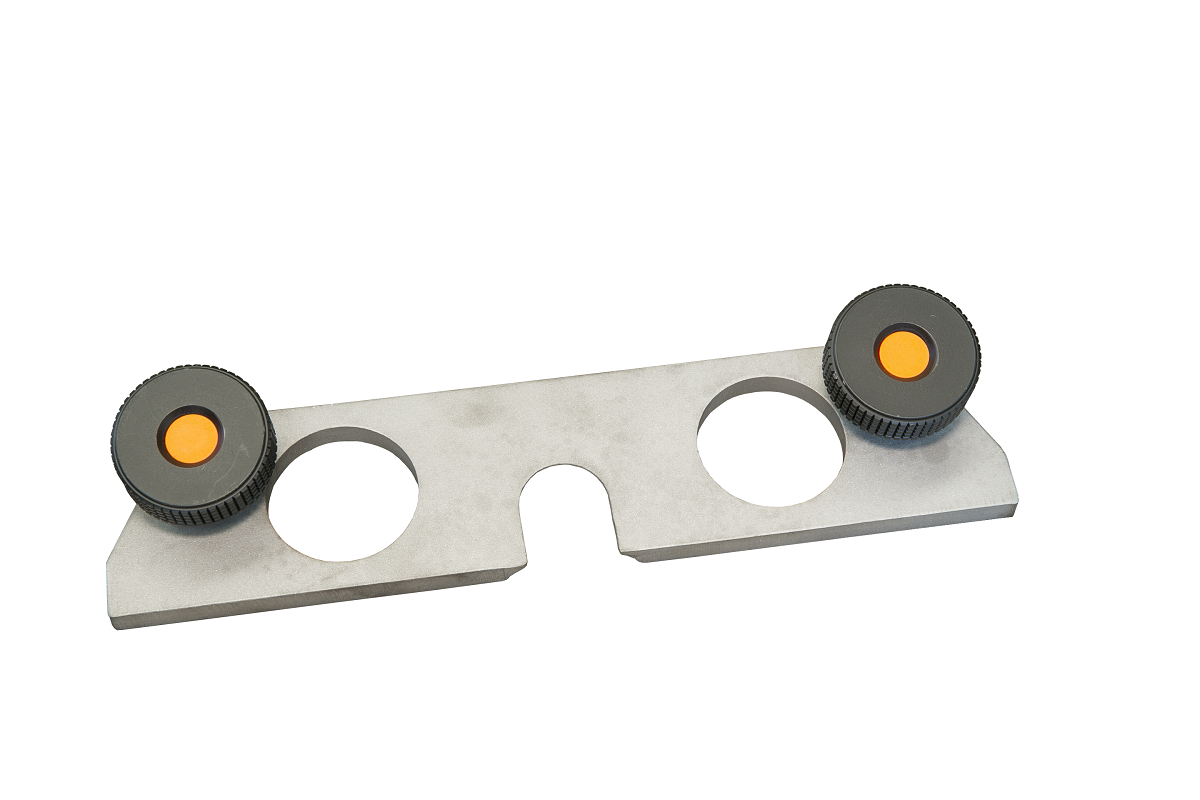

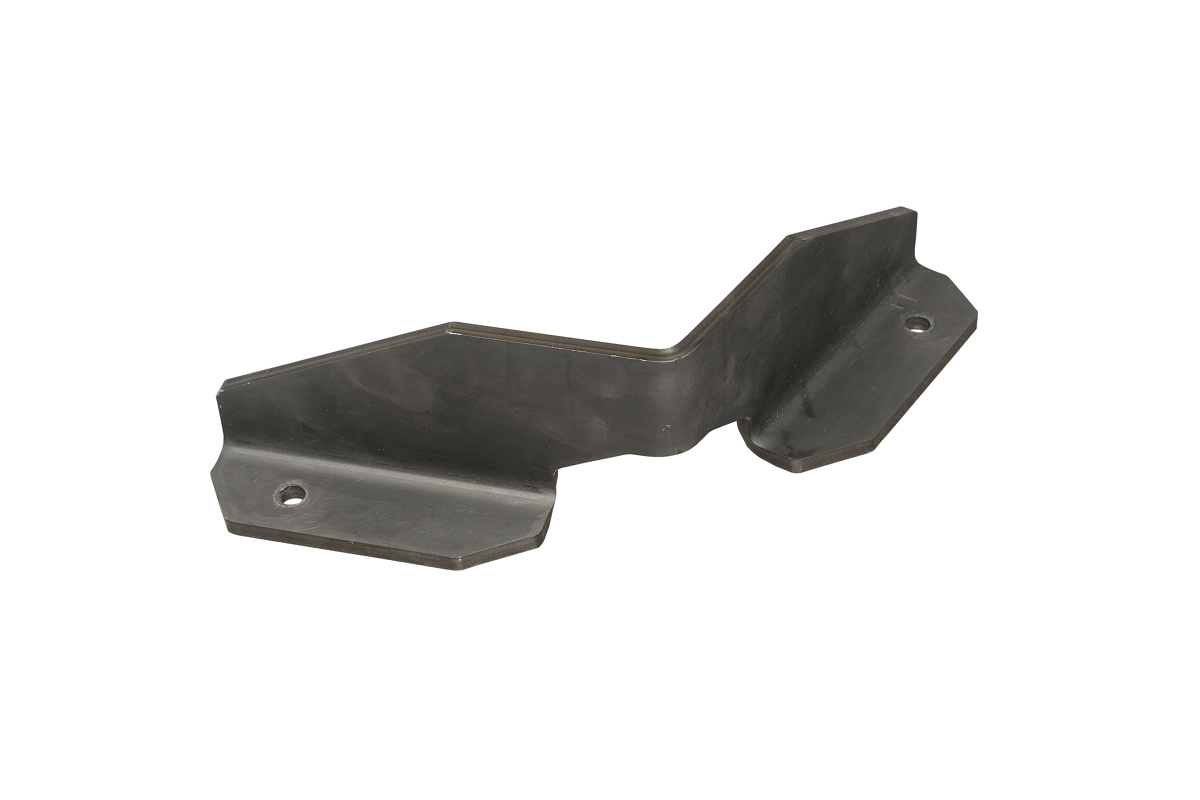

Sirge serva ja torujuhiku kinnitused on komplektis
Reguleeritav ekraan suurendab tööohutust
Tugev disain tagab B-Docki täpsefaasimise ja vastupidavuse

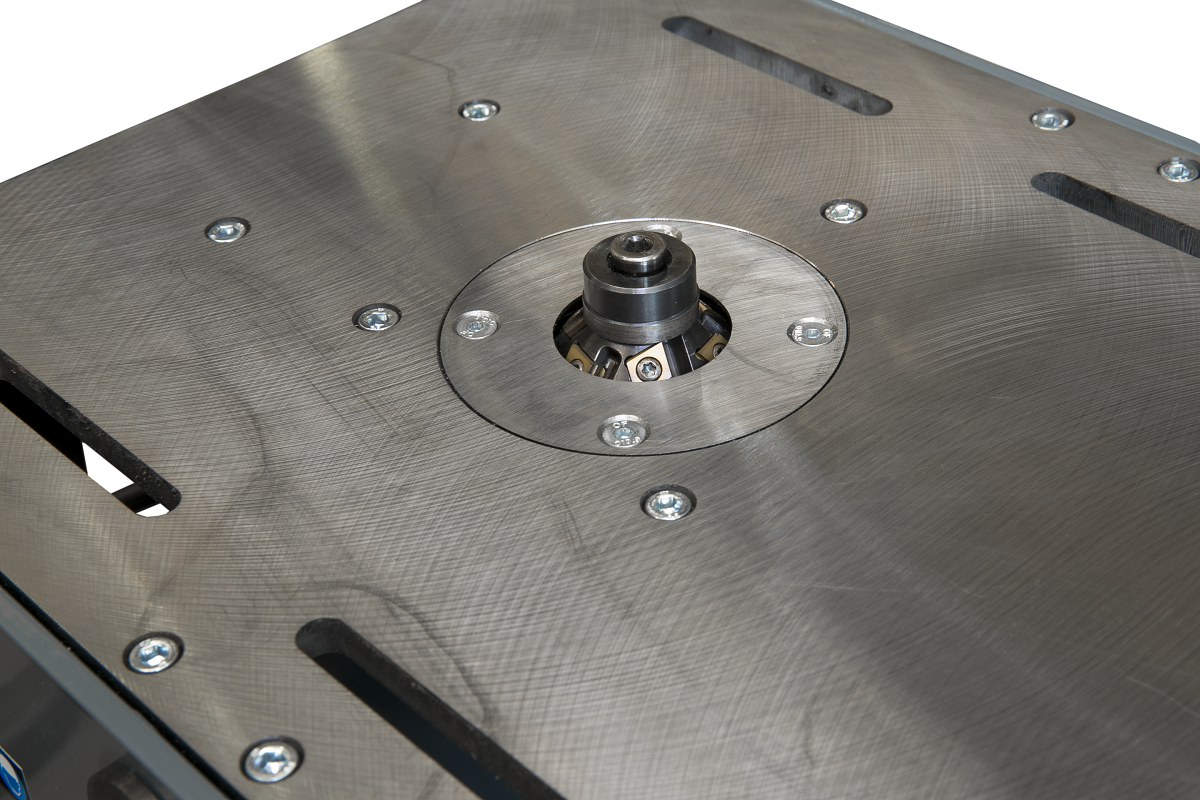

Hardoxi tööpind on kulumiskindel

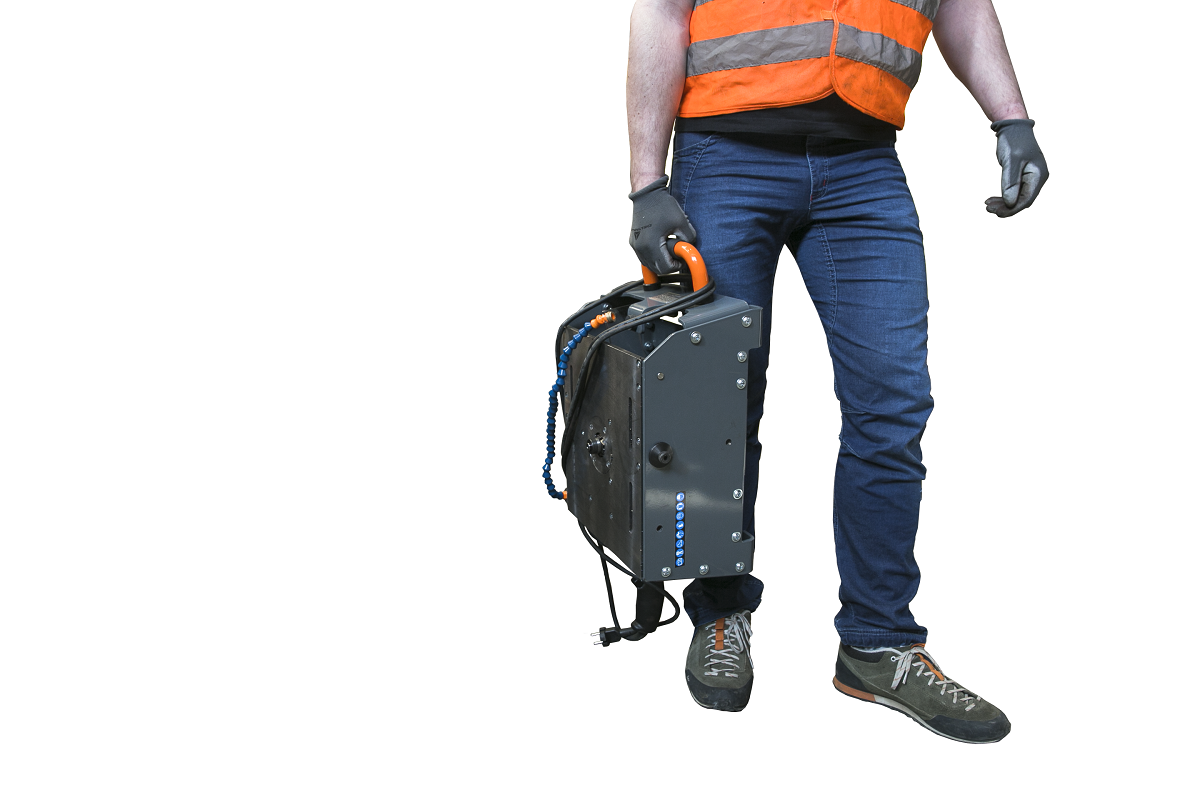

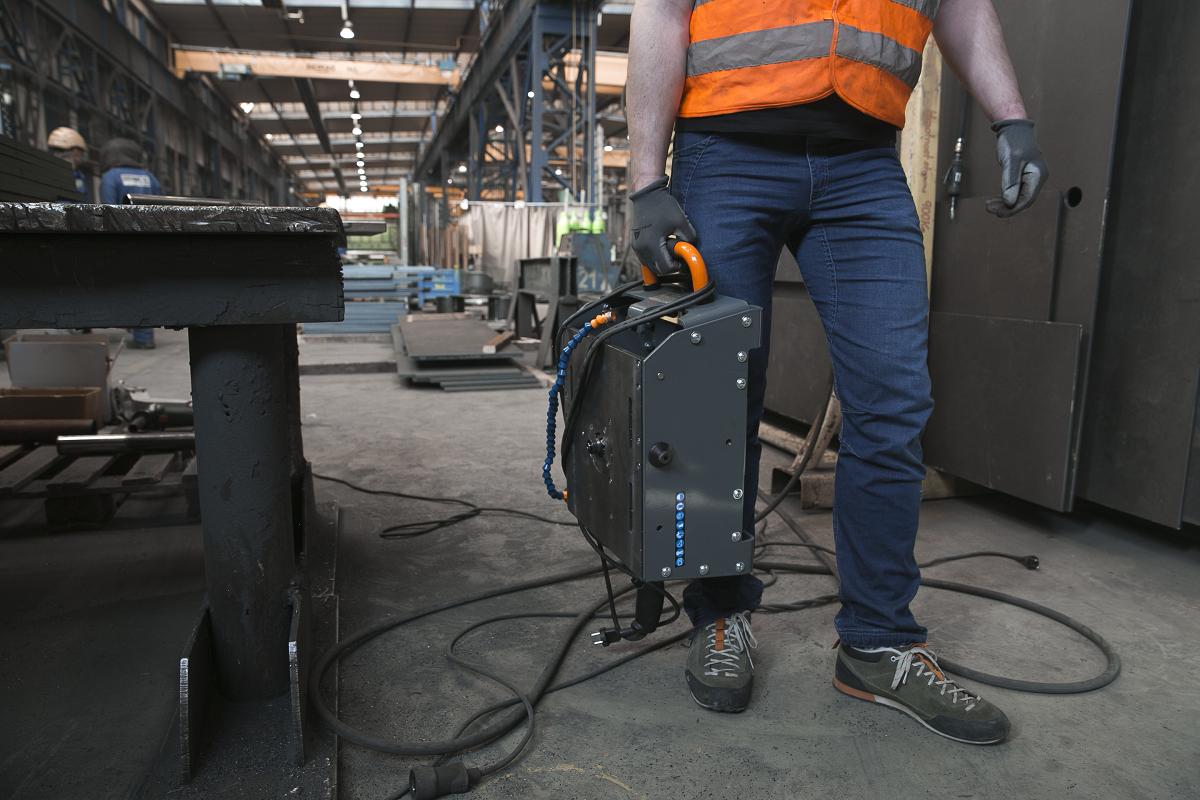

Kerget süsteemi on lihtne transportida
Sobib kasutamiseks B10 Electra või B15 Electra masinatega
Valmistatud Tšehhi Vabariigis
Tehnilised andmed
Maksimaalne faasimislaius B-Dock + B10 Electra või B15 Electra:
0 kuni 5 mm / 0 kuni 0,2 tolli
- Faasi nurk:
Vahetatav pea 0° / 30° / 37,5° / 45° / 50° / 60° – muud nurgad soovi korral
- Ümardusraadius:
2,5 mm / 3,5 mm / 4 mm
0,08″ / 0,12″ / 0,16″
B-doki kaal: 28 kg / 62 naela
Mootor: vastavalt valitud masinale
Kiirus: vastavalt valitud masinale
Söötmine: käsitsi
Komplekti kuulub
B-Dock tööjaam faasimasinale
Kasutusjuhend
Pakend
Tööriistad
Lisatarvikud
| Masina nimi: | 1-faasiline-230V | 1-faasiline-120V |
| Dokkimisjaam B-Dock (faasilõikur B10 Electra / B15 Electra ei kuulu komplekti) | 25350 | 25350 |

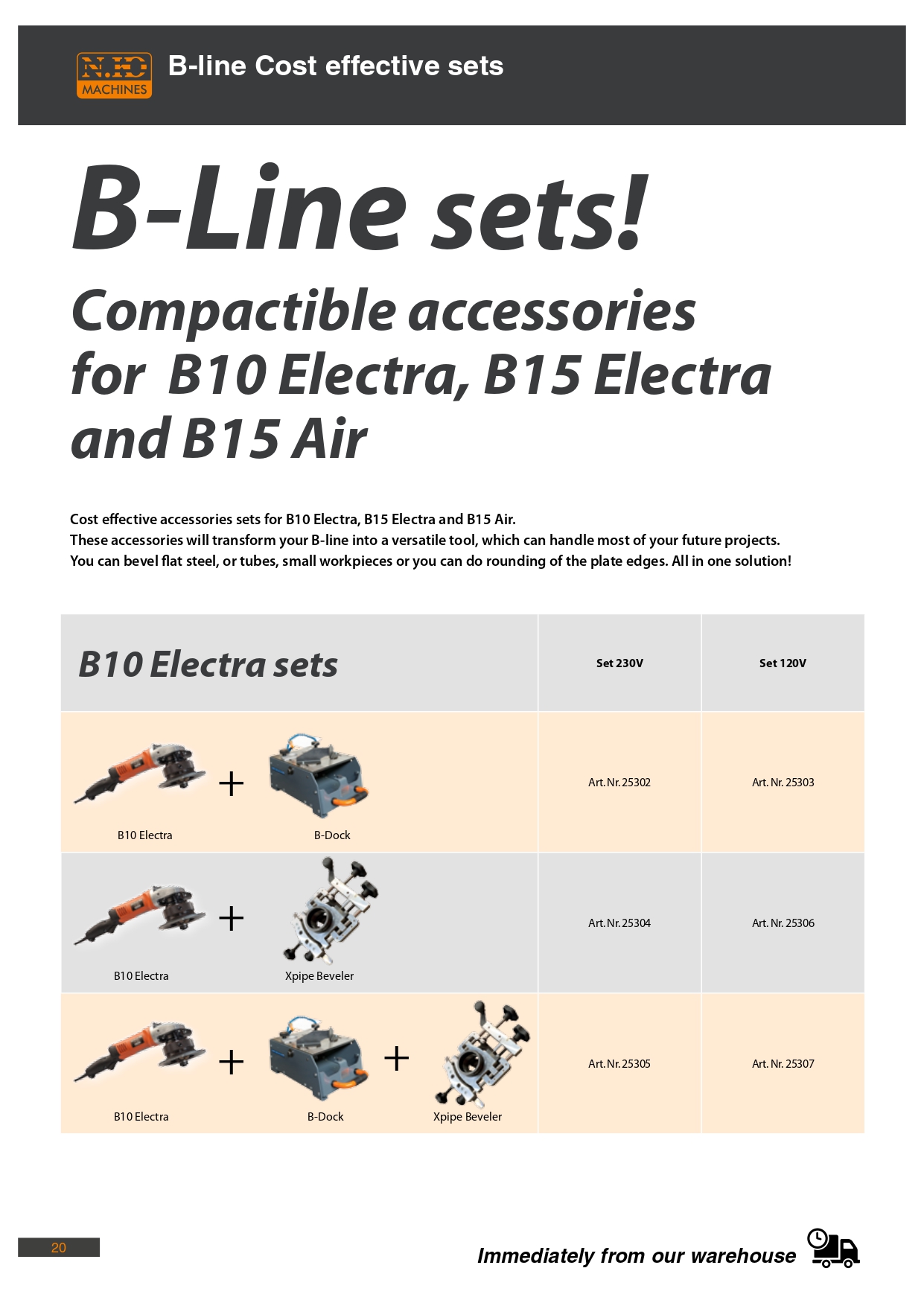

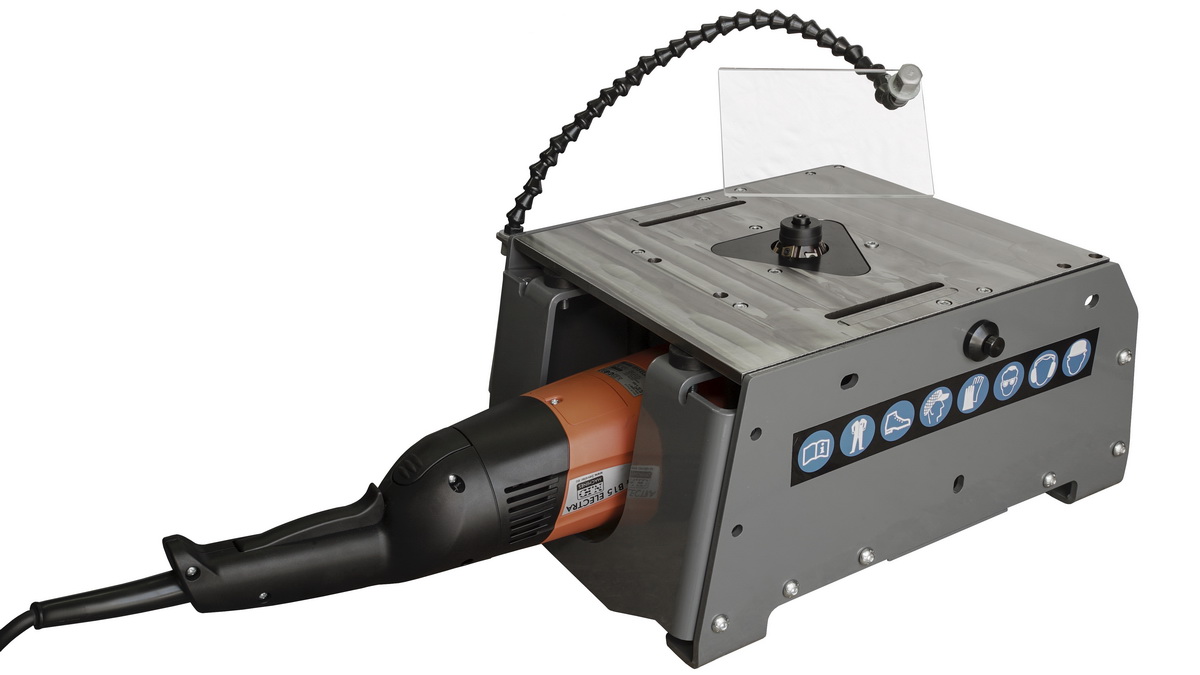

| Komplekt faasimissüsteem B10 ELECTRA + dokkimisjaam B-Dock (ilma freespeata) | 25302 | 25303 |
| Komplekt faasimisssüsteem B15 ELECTRA + dokkimisjaam B-Dock (ilma freespeata) | 25252 | 25253 |

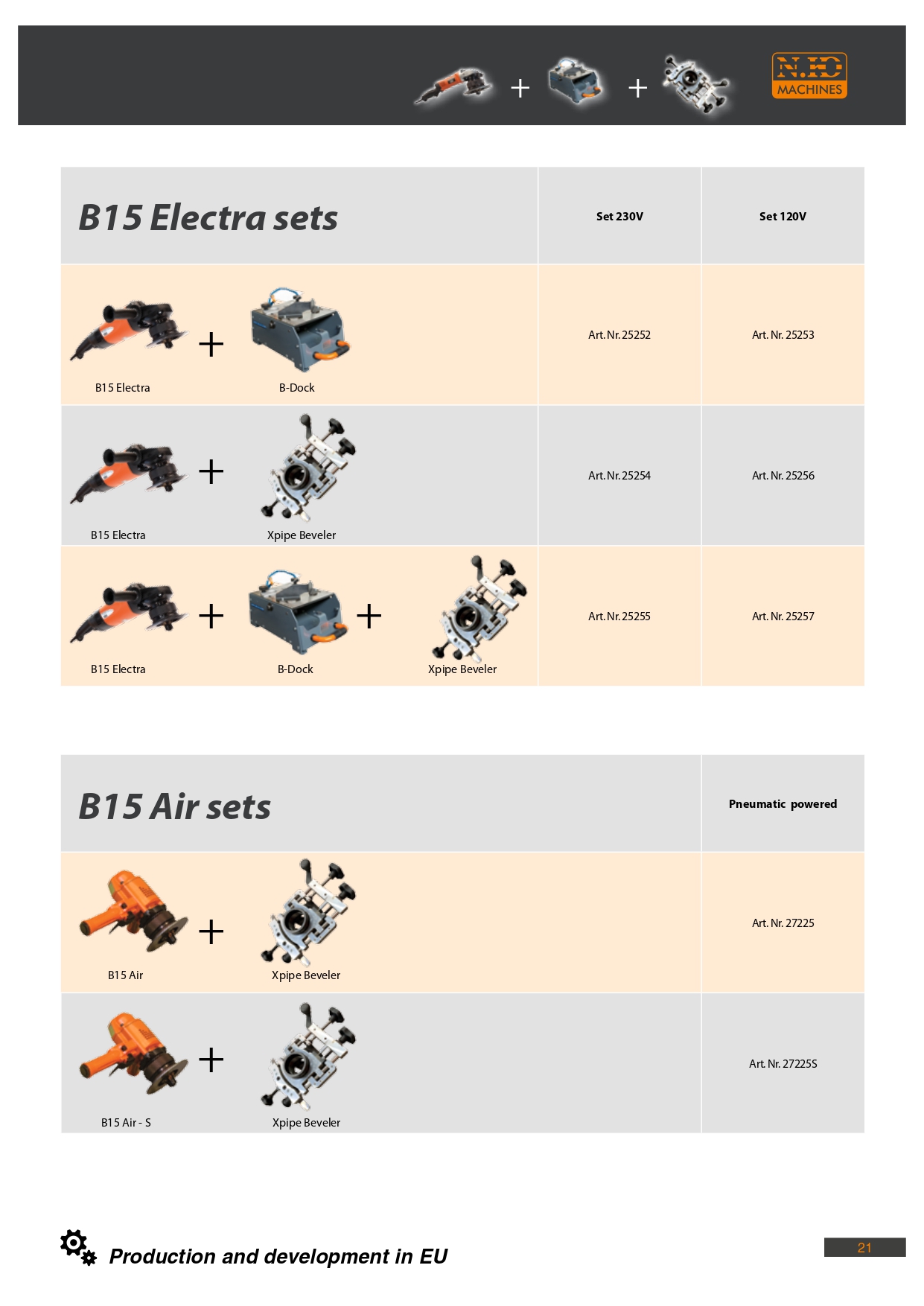

| KOMPLEKT: faasilõikur B10 ELECTRA + dokkimisjaam B-Dock + Xpipe faasilõikur (ilma freespeata) | 25305 | 25307 |
| KOMPLEKT: faasiservade freesimissüsteem B15 ELECTRA + dokkimisjaam B-Dock + Xpipe faasiservade freesimisseade (ilma freespeata) | 25255 | 25257 |
| Lisatarvikud – PREMIUM-freespead: | Art.nr. |

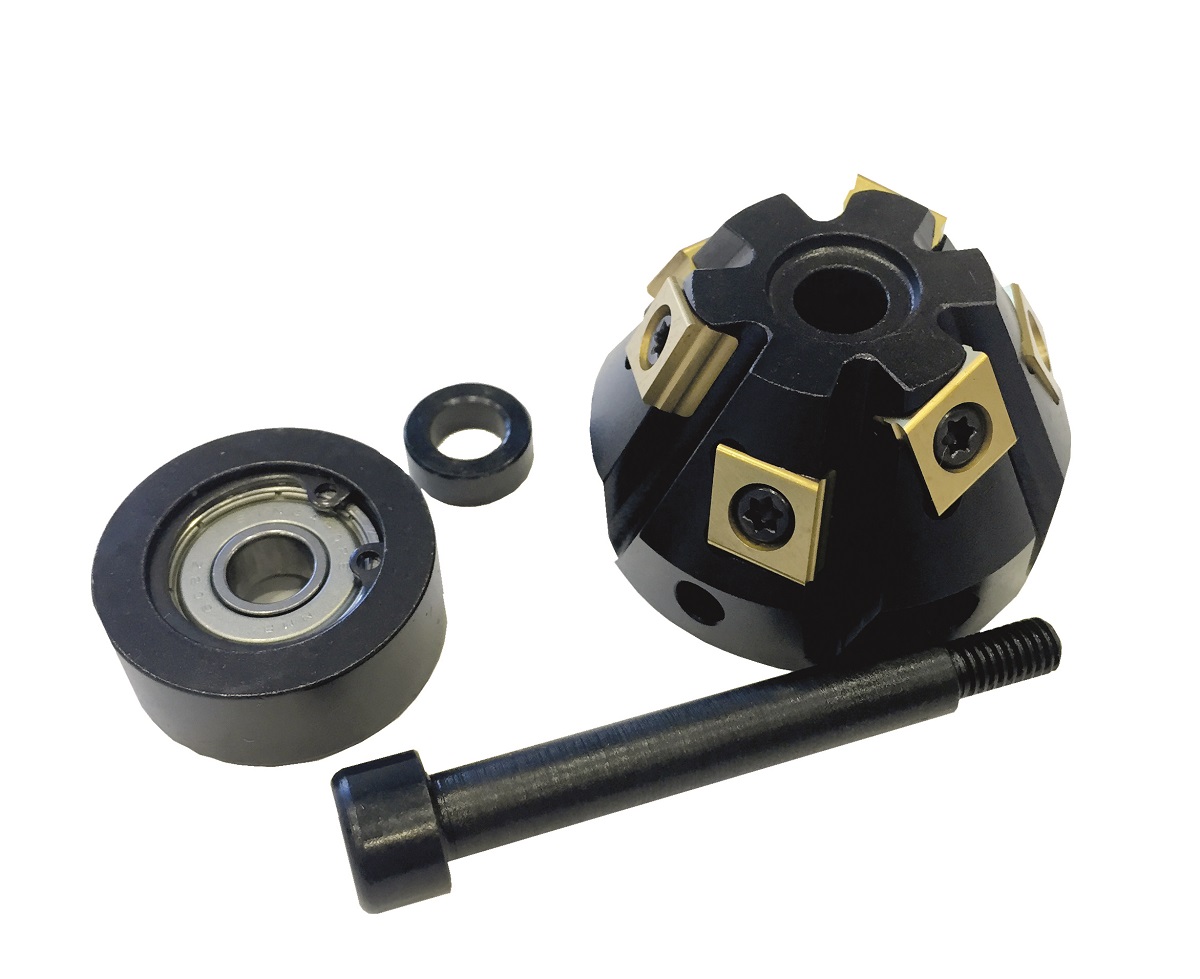

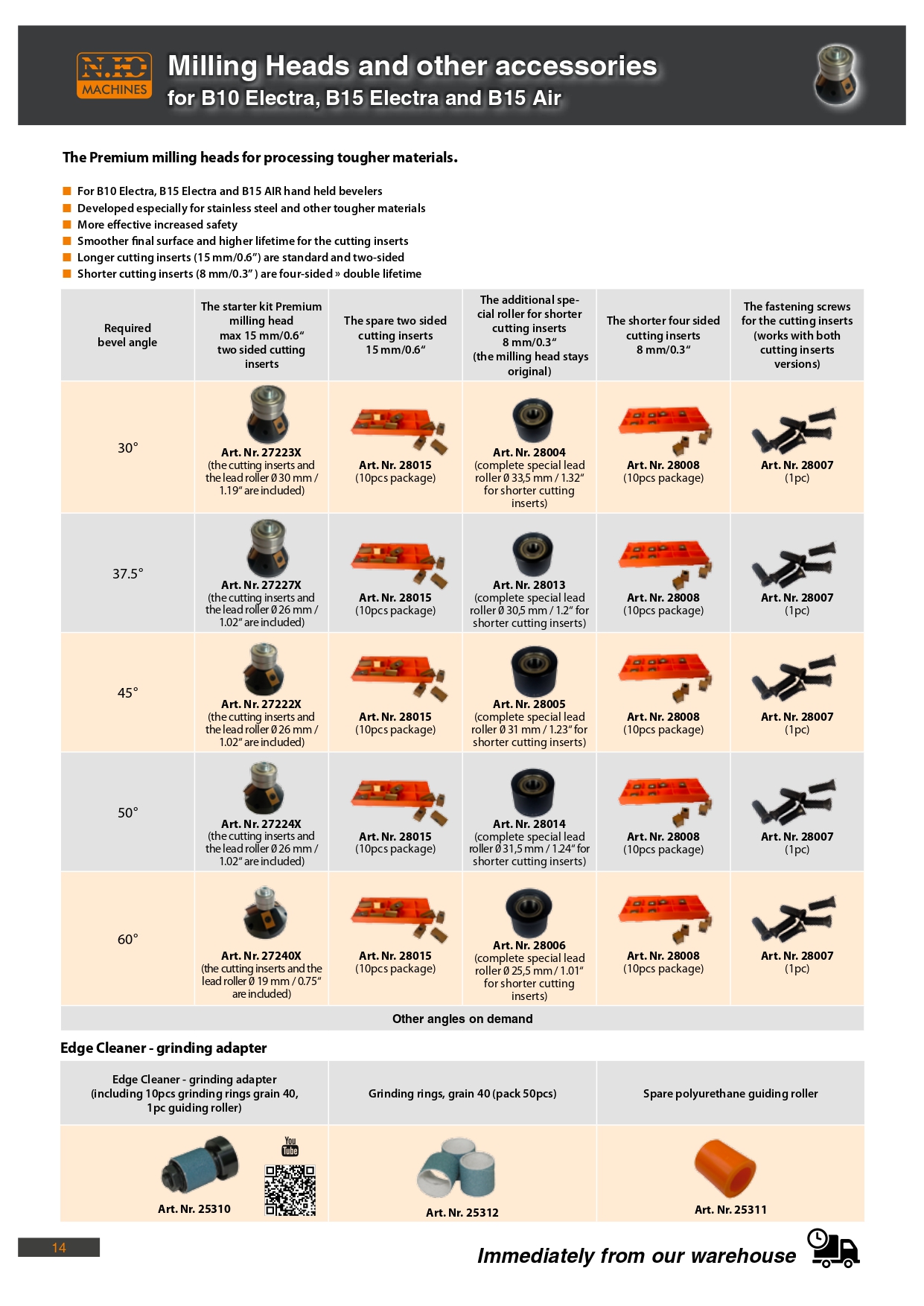

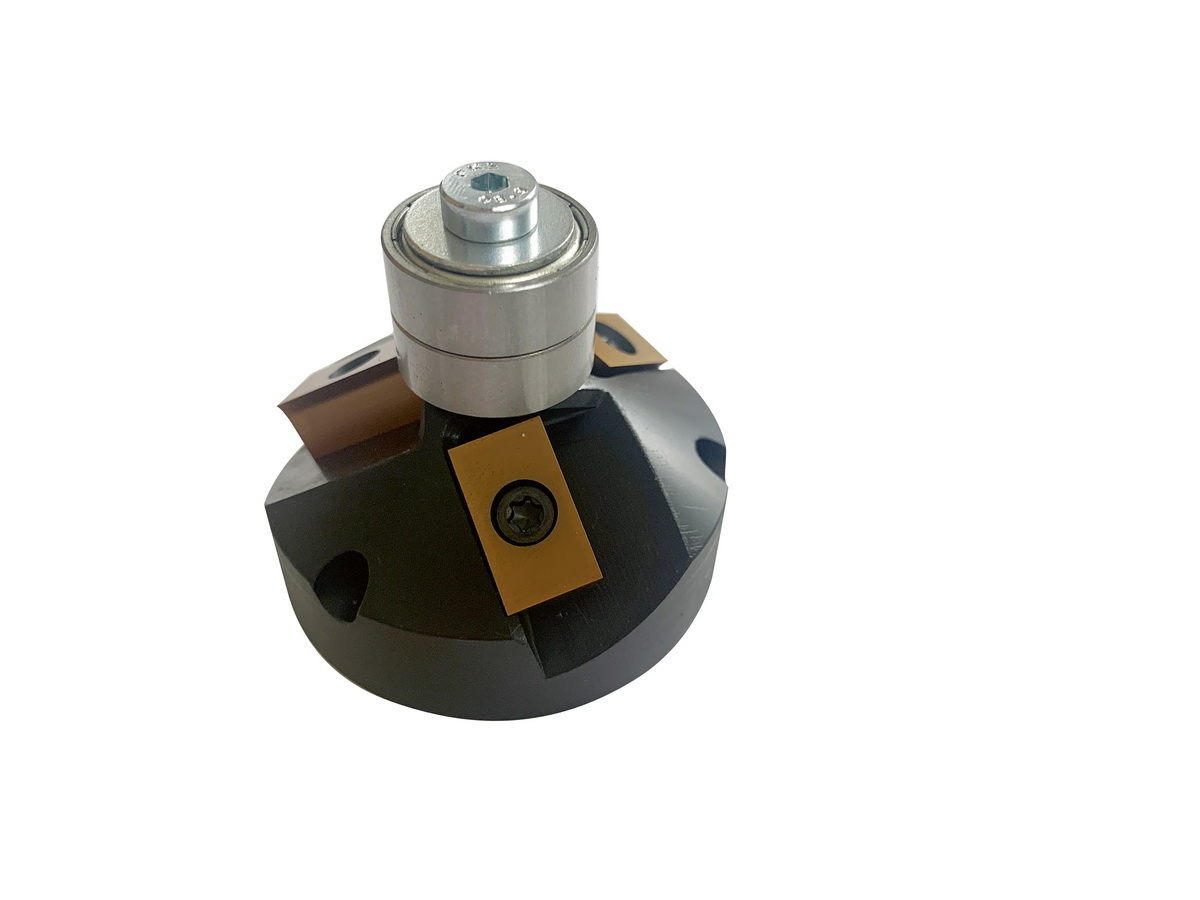

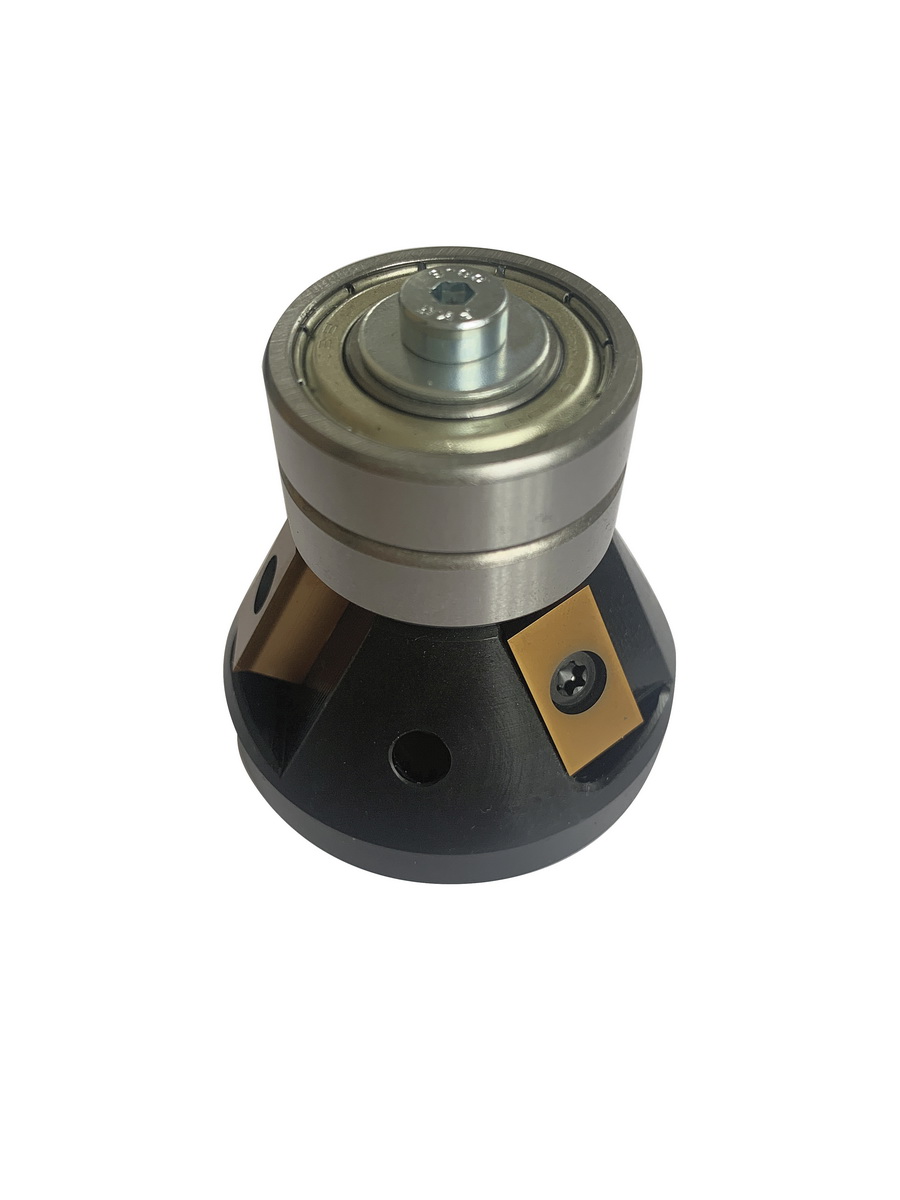

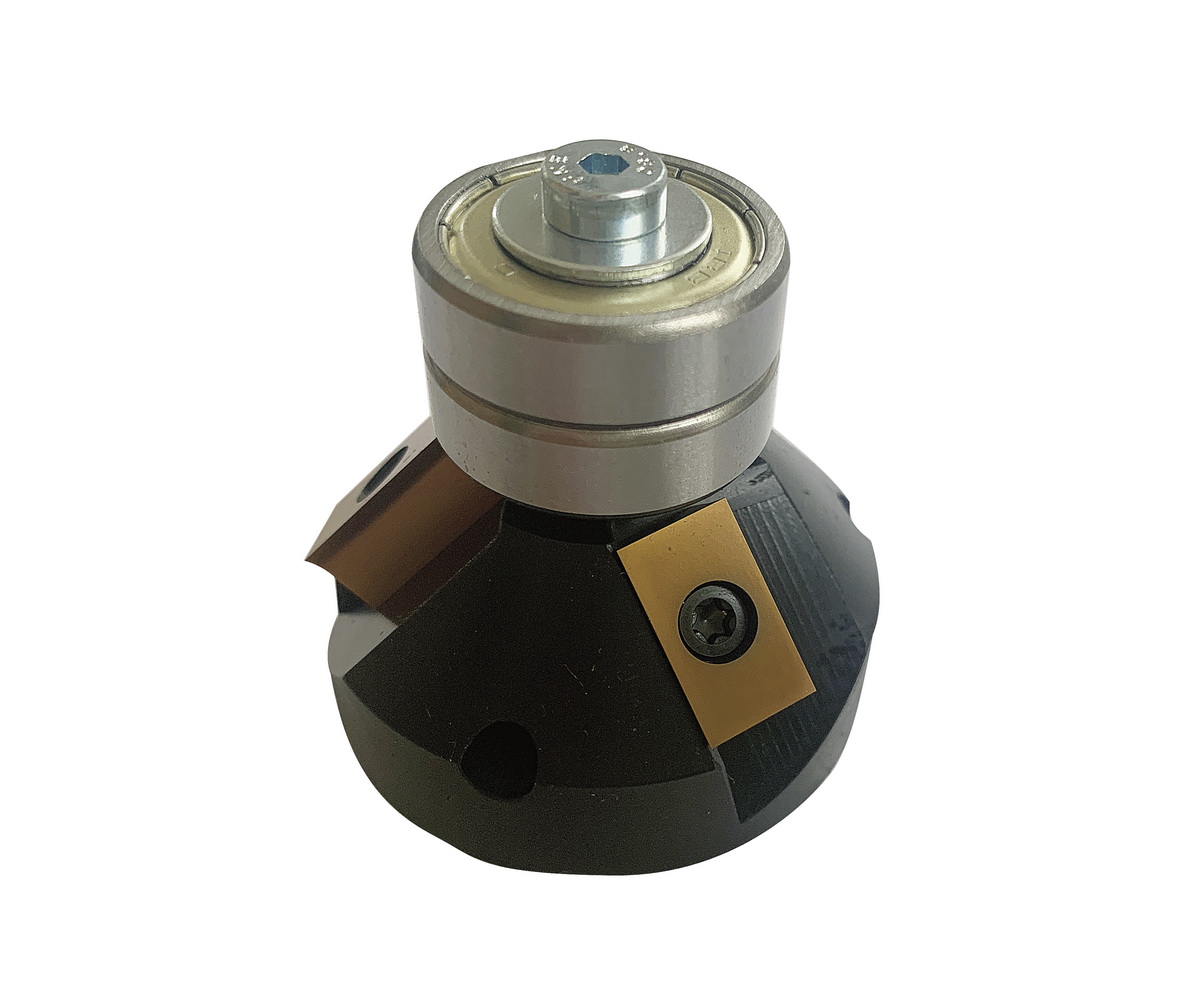

| 30° freespea PREMIUM – lõikekettad ja juhtrullik Ø 30 mm / 1,19“ on komplektis | 27223X |
| 37,5° freespea PREMIUM – lõikekettad ja juhtrullik Ø 26 mm / 1,02“ on komplektis | 27227X |
| 45° freespea PREMIUM – lõikekettad ja juhtrullik Ø 26 mm / 1,02“ on komplektis | 27222X |
| 50° freespea PREMIUM – lõikekettad ja juhtrullik Ø 26 mm / 1,02“ on komplektis | 27224X |
| 60° freespea PREMIUM – lõikekettad ja juhtrullik Ø 19 mm / 0,75“ on komplektis | 27240X |
| Lühemate lõiketerade jaoks, läbimõõduga 8 mm / 0,3“ – Ø 33,5 mm / 1,32 “ – spetsiaalne 30° rull | 28004 |
| Lühemate lõiketerade (8 mm / 0,3“) jaoks on spetsiaalne täiendav 37,5° rull. | 28013 |

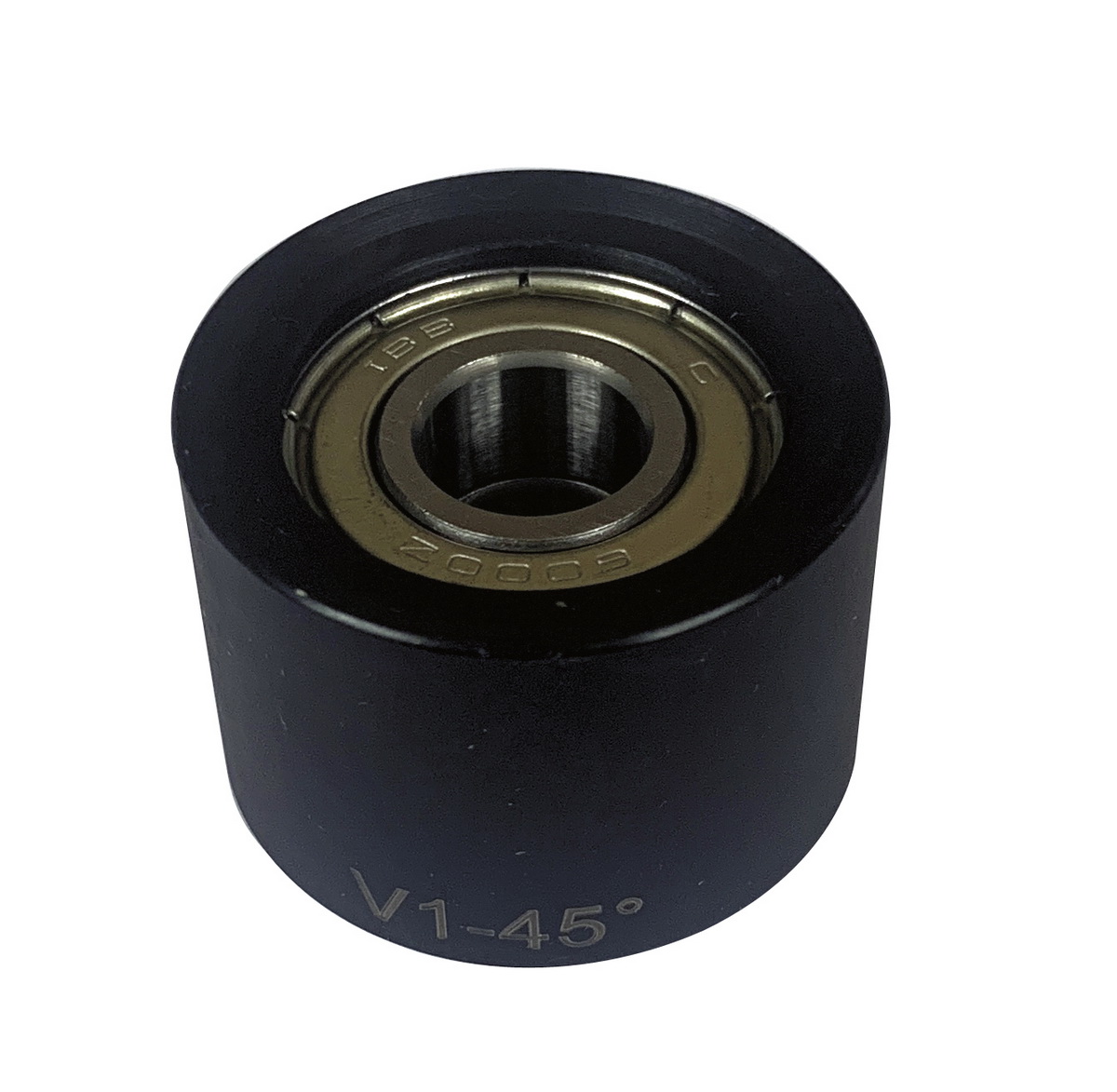

| Lühemate lõiketerade jaoks, läbimõõduga 8 mm / 0,3“ – Ø 31 mm / 1,23 “ – spetsiaalne 45° rull . | 28005 |
| Lühemate lõiketerade (8 mm / 0,3“) jaoks on spetsiaalne 50° rull. | 28014 |

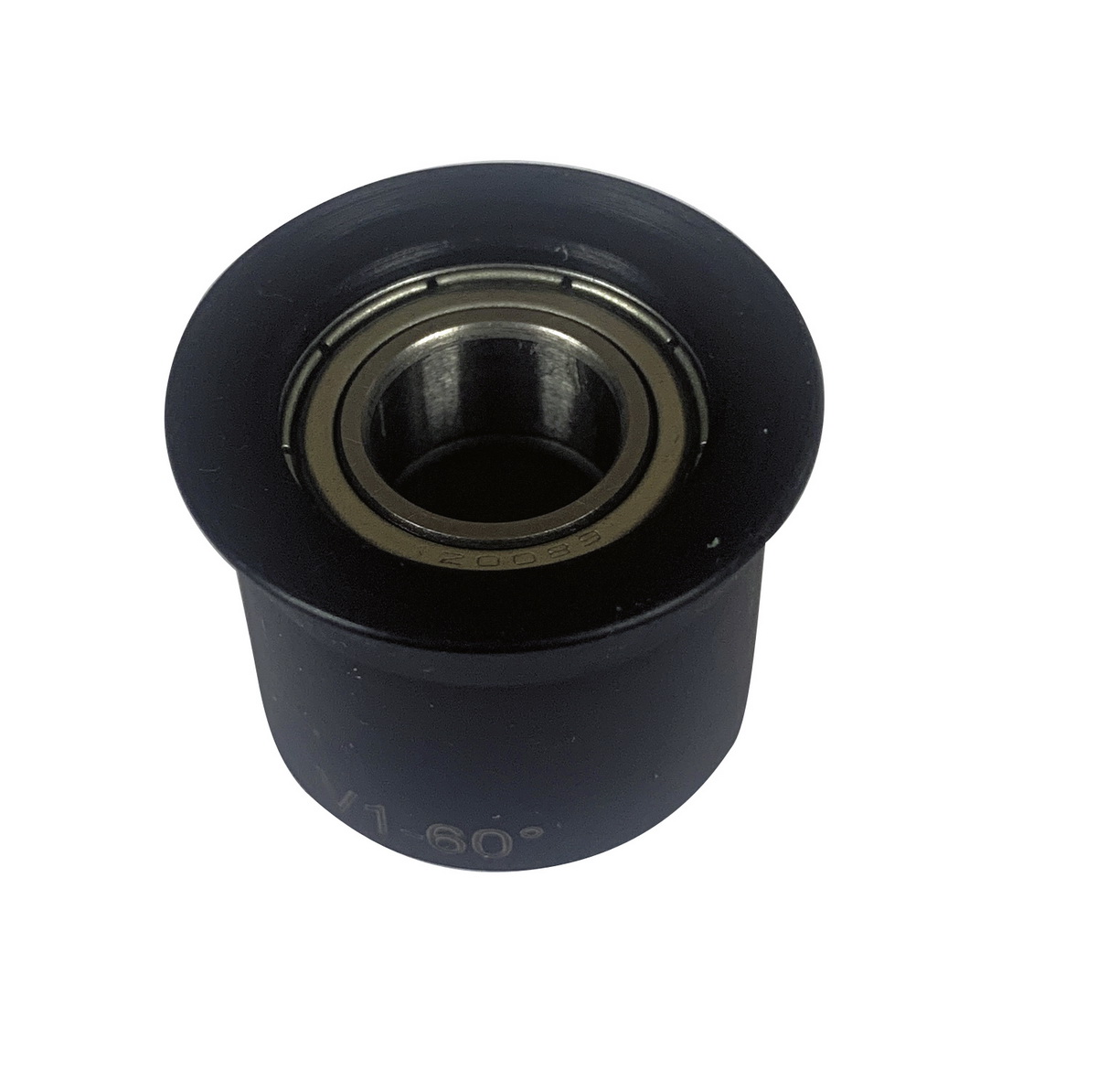

| Lühemate lõiketerade jaoks, läbimõõduga 8 mm / 0,3“ – Ø 25,5 mm / 1,01 “ – spetsiaalne 60° rull. | 28006 |

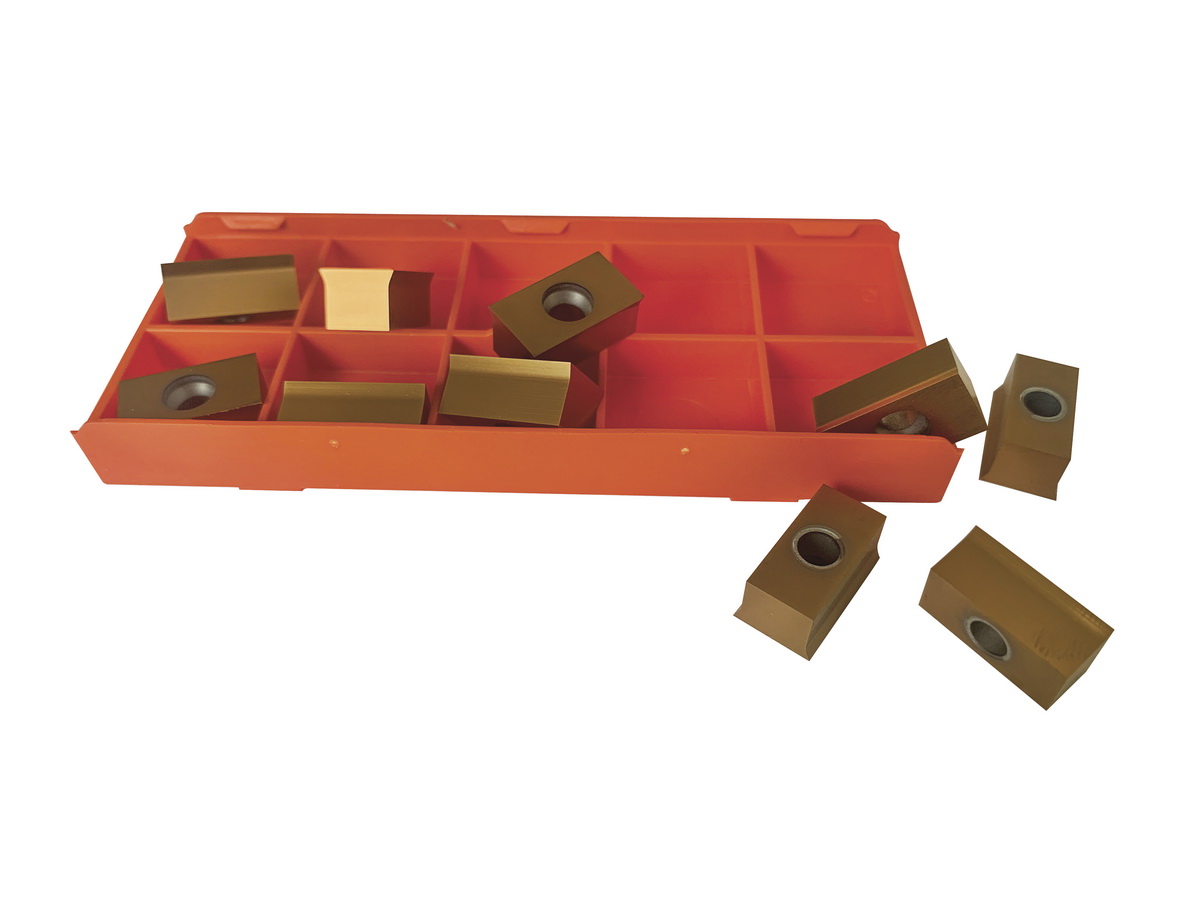

| Varu kahepoolsed lõikekettad 15 mm / 0,6“ – kahepoolsed, kaetud – 10 tk pakendis – ainult premium-freespeadele | 28015 |

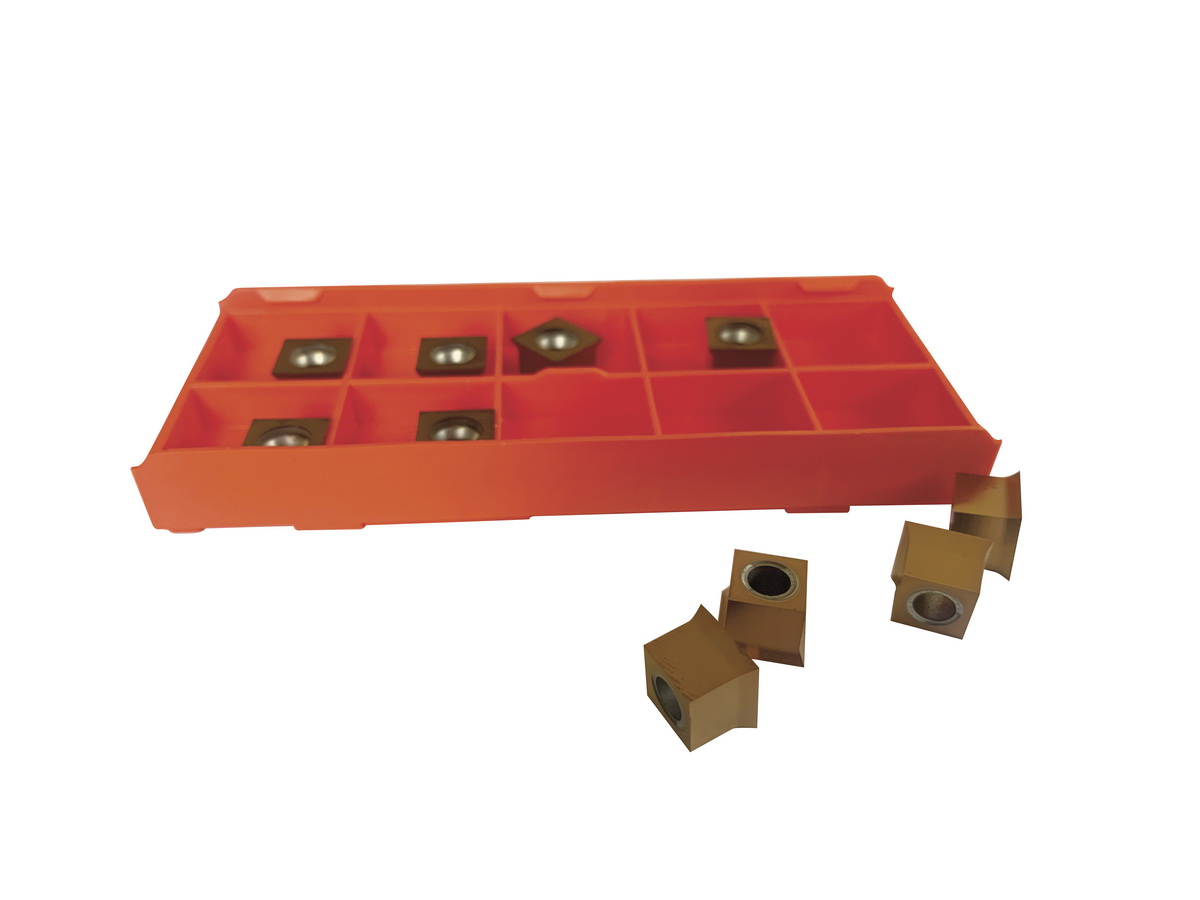

| Lühemad neljaküljelised lõikekettad 8 mm / 0,3“ – neljaküljelised, kaetud – 10 tk pakendis – ainult premium-freespeadele, millel on täiendav spetsiaalne rull | 28008 |

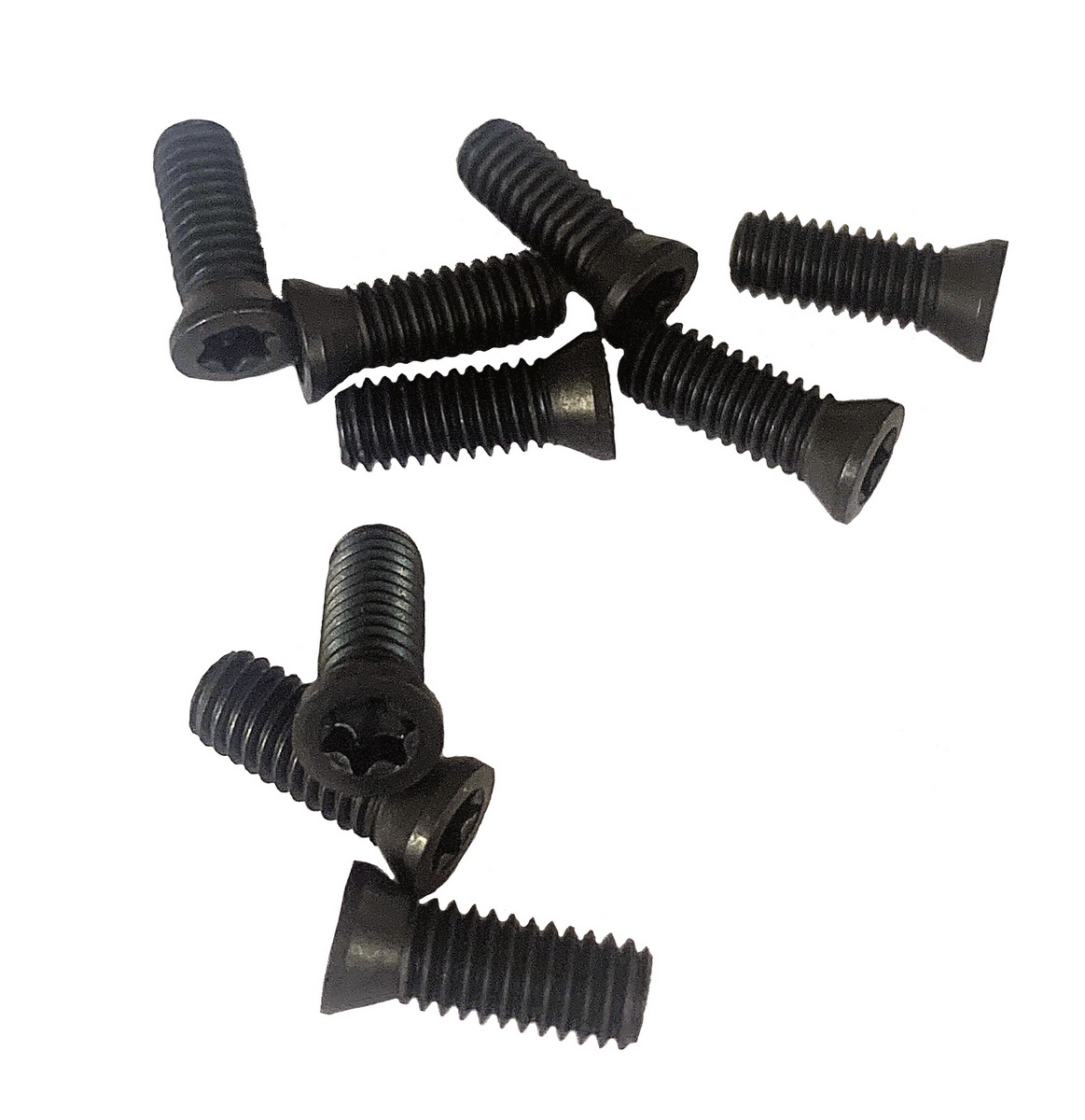

| Lõiketerade kinnituskruvid ( sobivad mõlema lõiketera versiooniga) – ainult premium-freespeade jaoks | 28007 |
| Tarvikud – servapuhastusvahend – lihvimisadapter: | Art.nr. |

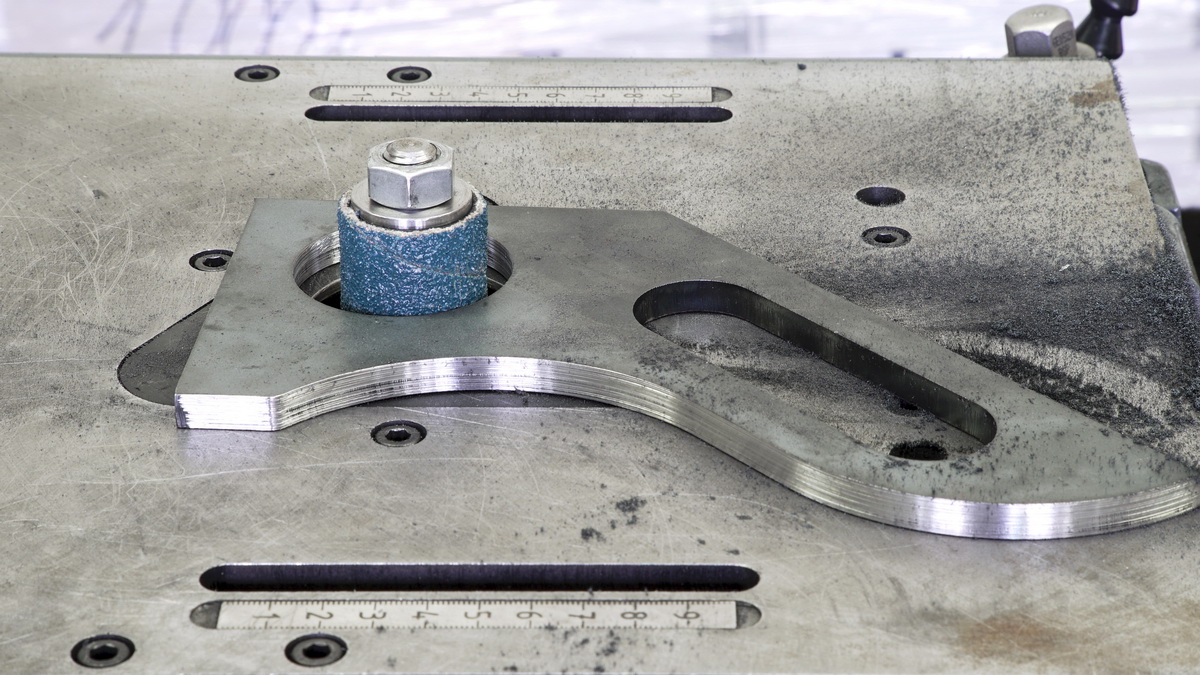

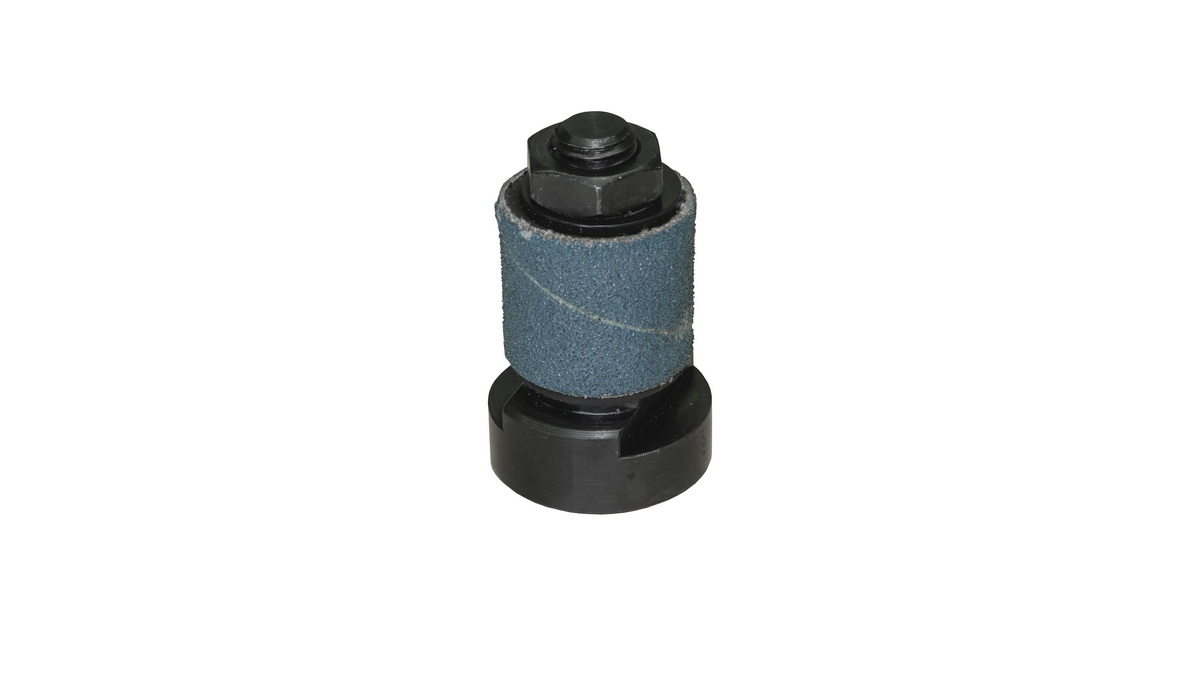

| Servapuhastaja – lihvimisadapter – sisaldab 10 tk lihvkettaid teraga 40, 1 tk juhtrullikut | 25310 |

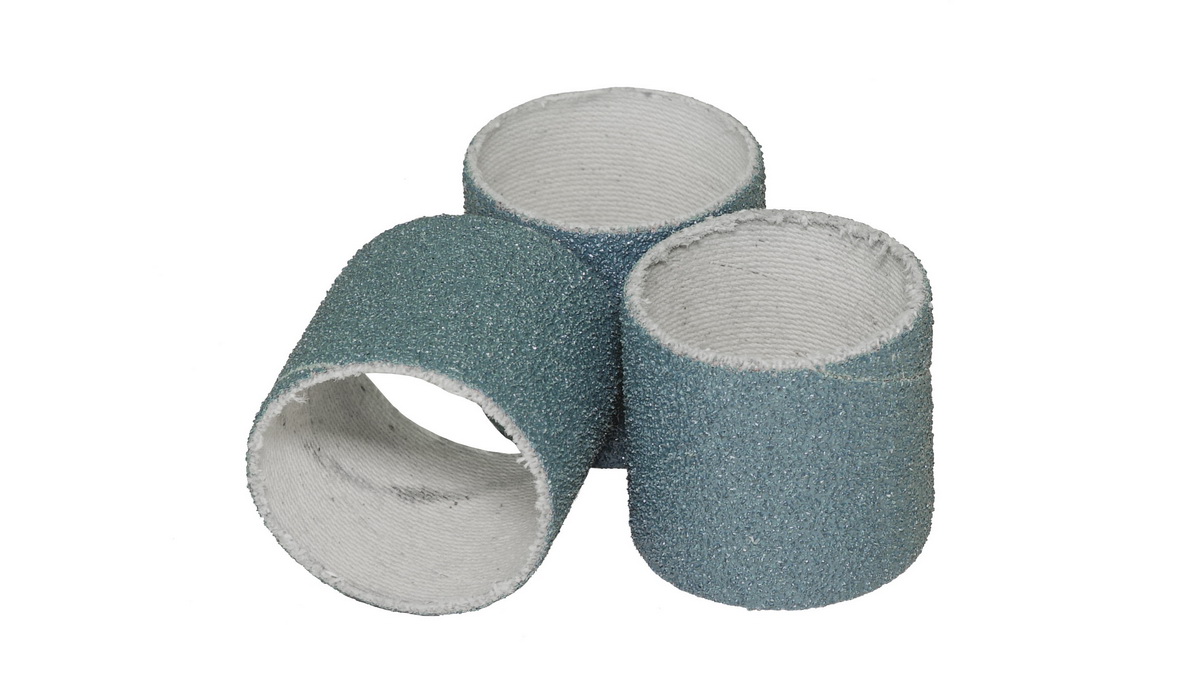

| Lihvkettad teraga 40 servapuhastajale – 50 tk pakendis | 25312 |
| Servapuhastaja polüuretaanist varujuhtrullik | 25311 |

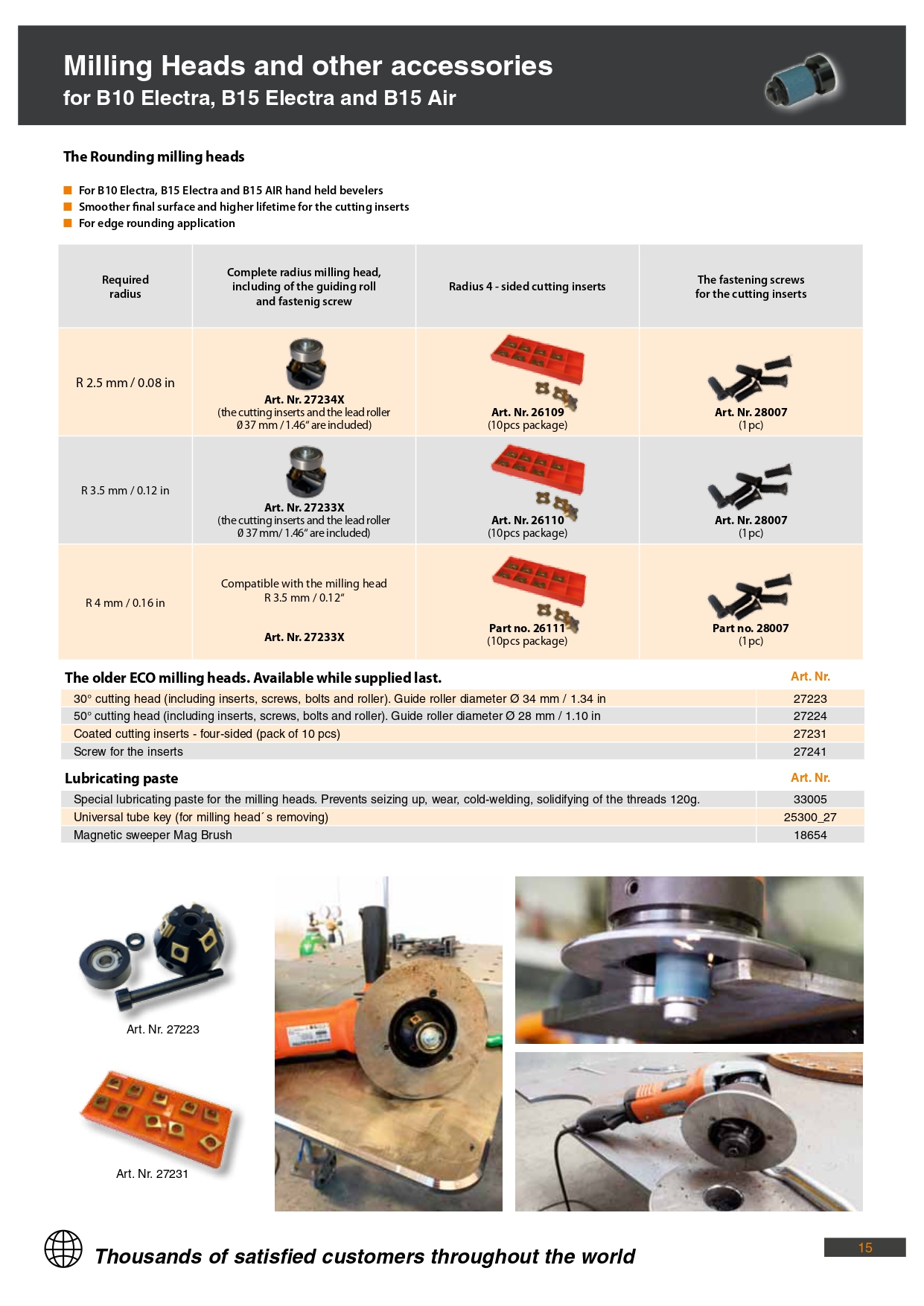

| Lisatarvikud – ümardusfreespead: | Art.nr. |

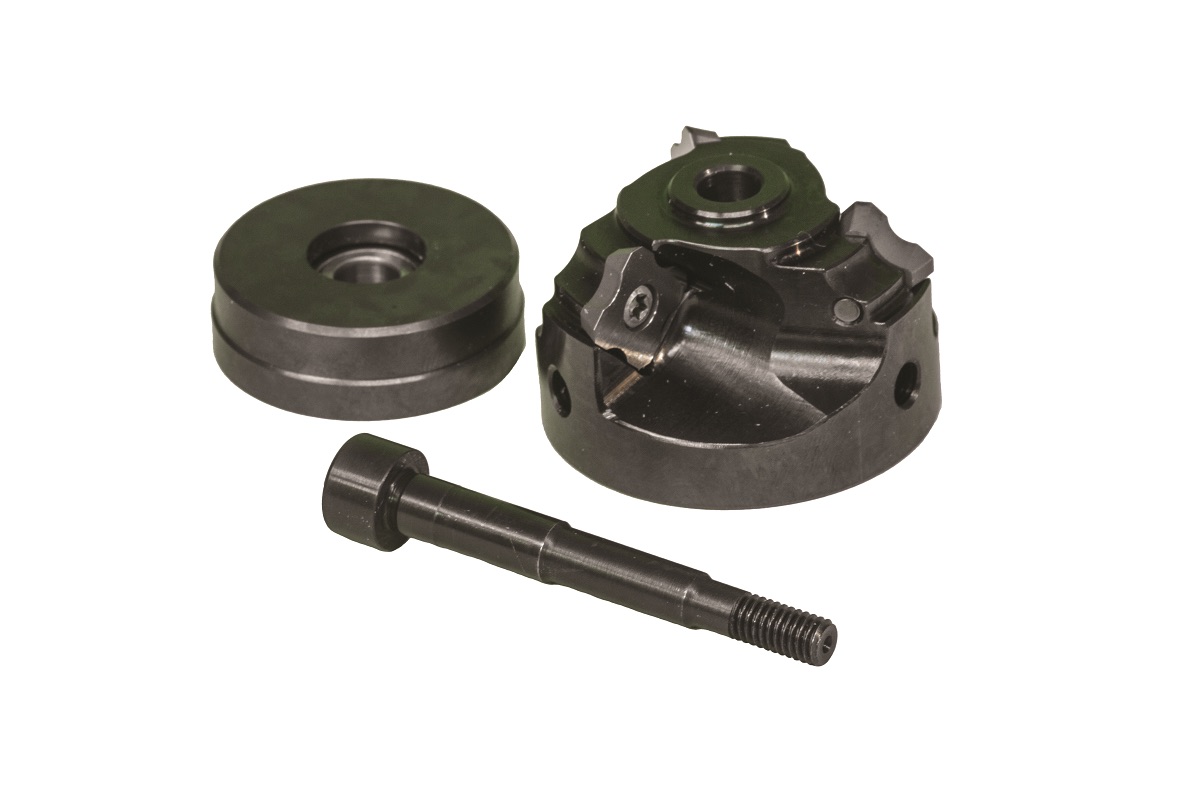

| Komplektne raadiusega freespea R2,5 mm / 0,08“ – koos juhtrulli ja kinnituskruviga, lõikekettad on komplektis – juhtrulli läbimõõt Ø 30 mm / 1,19“ | 27234 |
| Komplektne raadiusega freespea R3,5 mm / 0,12“ ja R4 mm / 0,16“ – sisaldab juhtrulli ja kinnituskruvi, lõikekettad R3,5 mm / 0,12“ on komplektis – juhtrulli läbimõõt Ø 39,5 mm / 1,55“ | 27233 |

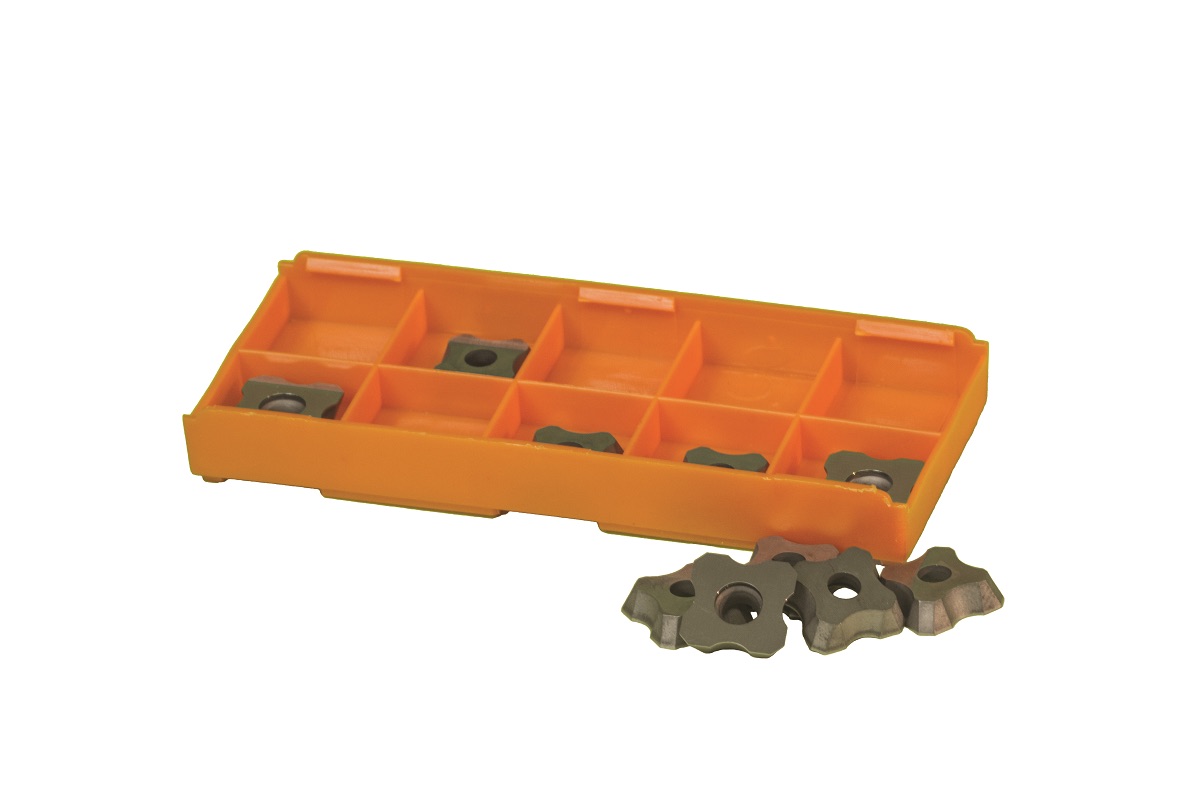

| Lõiketera servade ümardamiseks R2,5 mm / 0,08“ – neljakülgsed – 10 tk pakendis | 26109 |
| Kaetud lõikekettad servade ümardamiseks R3,5 mm / 0,12“ – neljakülgsed – 10 tk pakendis | 26110 |
| Kaetud lõikekettad servade ümardamiseks R4 mm / 0,16“ – neljakülgsed – 10 tk pakendis | 26111 |
| Lõiketerade kinnituskruvid – ainult ümarfreespeade jaoks | 27242 |
| Lisatarvikud – vanemad ECO freespead. Saadaval kuni kaupa jätkub. | Art.nr. |
| 30° lõikepea – koos vahetükkide, kruvide, poltide ja rulliga – juhtrulli läbimõõt Ø 34 mm / 1,34“ | 27223 |
| 37,5° lõikepea – koos lõiketerade, kruvide, poltide ja rullikuga – juhtrulliku läbimõõt Ø 28 mm / 1,10“ | 27227 |
| 45° lõikepea – koos vahetükkide, kruvide, poltide ja rulliga – juhtrulli läbimõõt Ø 28 mm / 1,10“ | 27222 |
| 50° lõikepea – koos vahetükkide, kruvide, poltide ja rulliga – juhtrulli läbimõõt Ø 28 mm / 1,10“ | 27224 |
| 60° lõikepea – koos vahetükkide, kruvide, poltide ja rulliga – juhtrulli läbimõõt Ø 27 mm / 1,06“ | 27240 |
| Lõikepea mittestandardse nurga all – koos sisetükkide, kruvide, poltide ja rulliga | 27XXX |

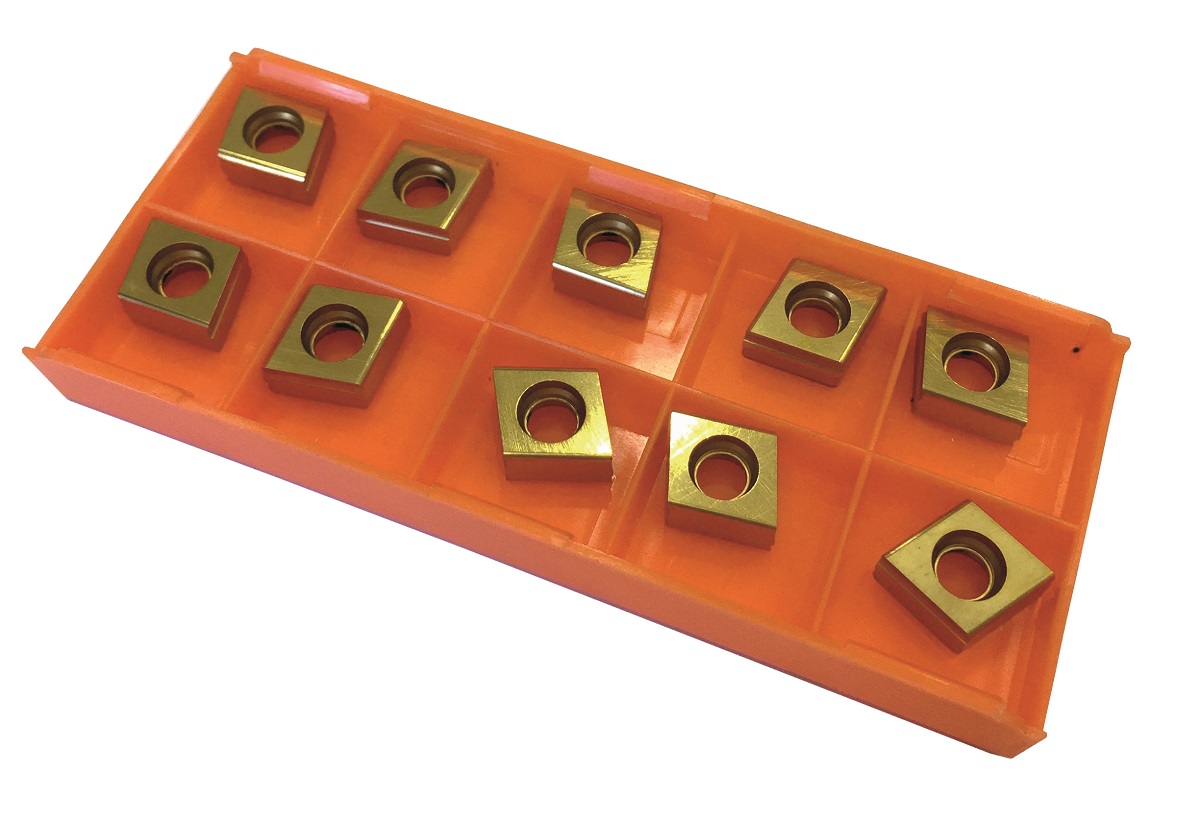

| Kattega lõikekettad – neljaküljelised – 10 tk pakis – ainult ECO freespeadele | 27231 |
| Lõiketerade kruvi – ainult ECO freespeade jaoks | 27241 |
| Lisatarvikud – muud: | Art.nr. |
| Dokkimisjaam B-Dock (faasilõikur B10 Electra / B15 Electra ei kuulu komplekti) | 25350 |

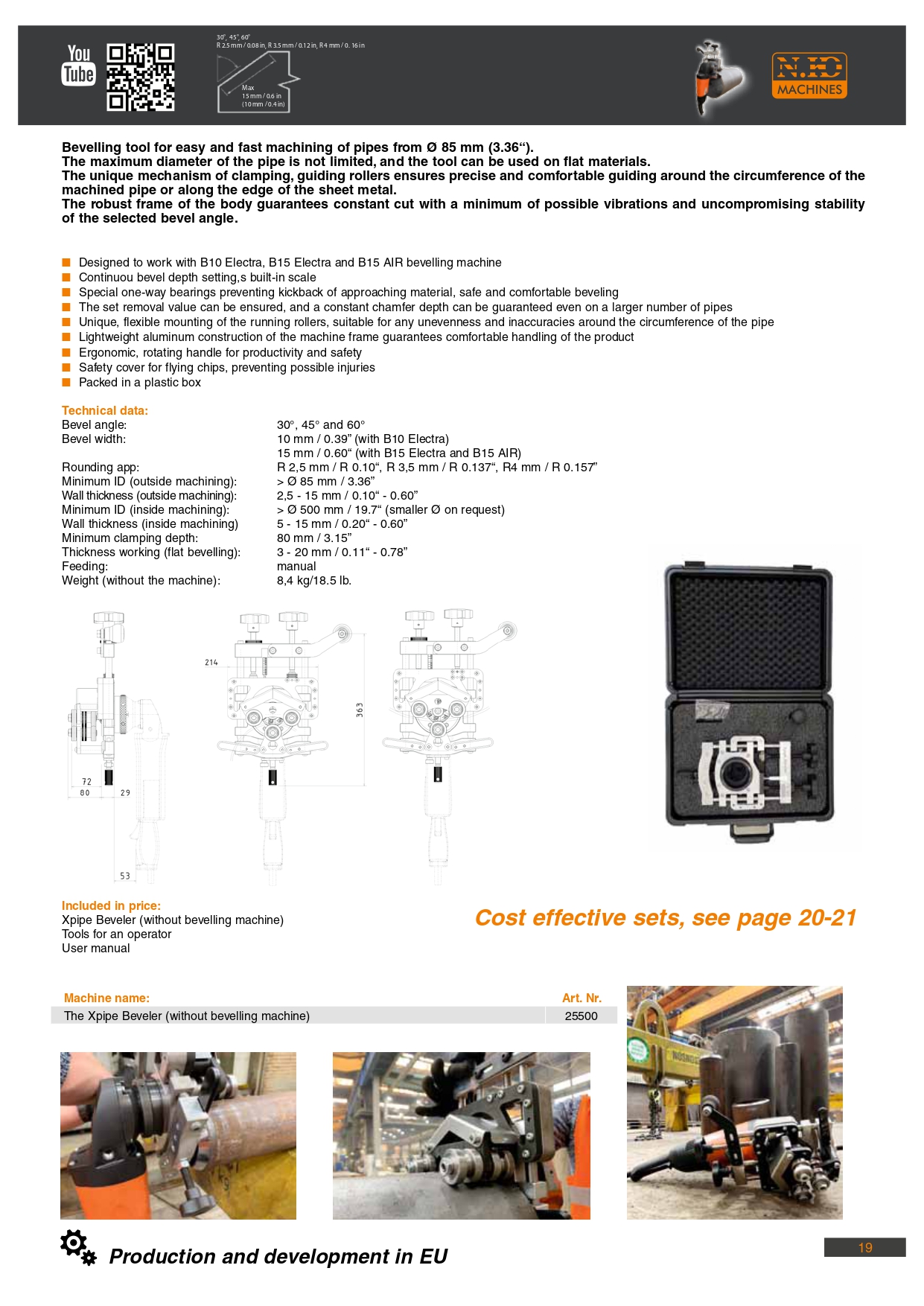

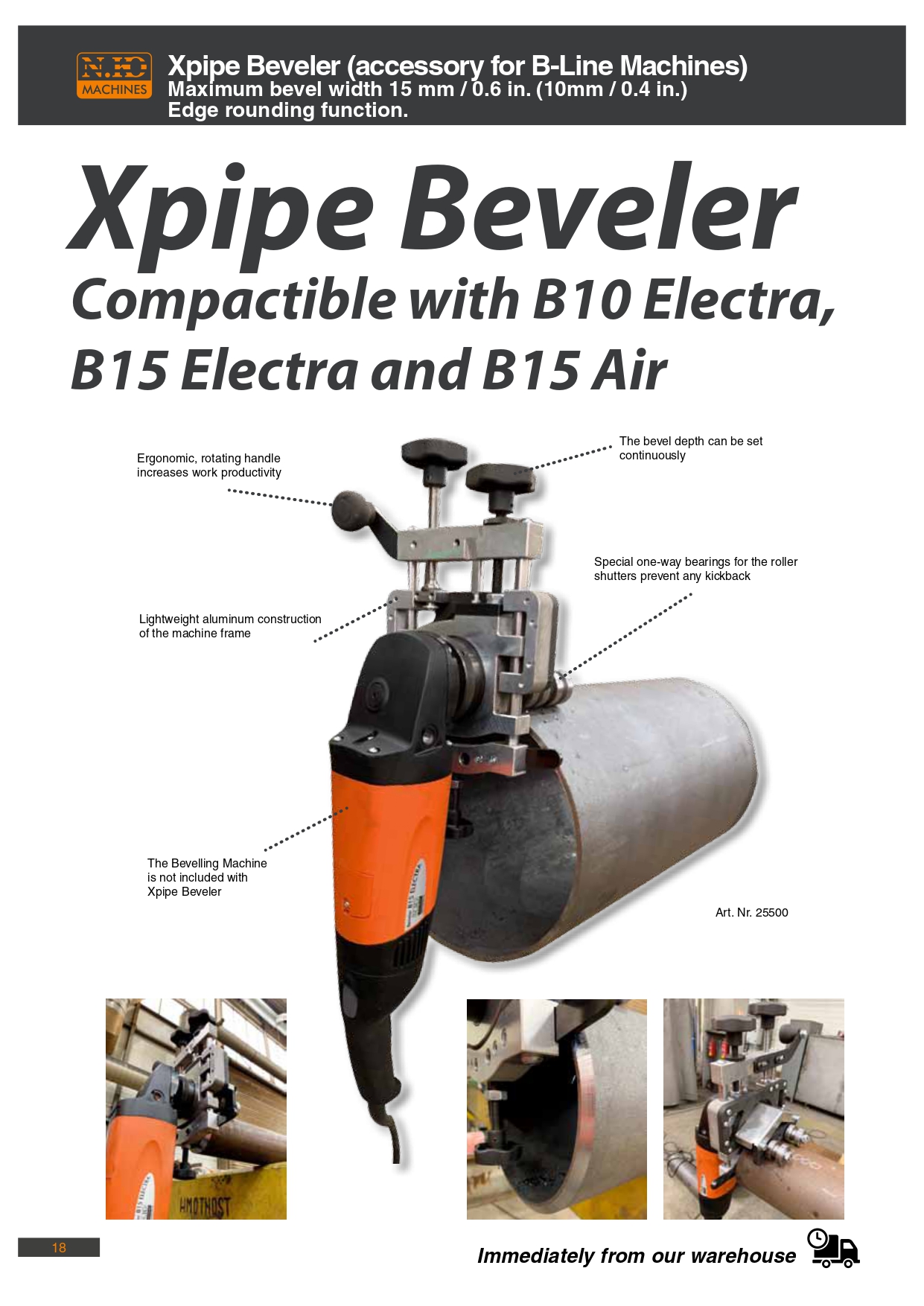

| Xpipe Beveler – faasilõikur torude töötlemiseks alates Ø 85 mm / 3,36“ (faasilõikur B10 Electra / B15 Electra / B15 AIR ei kuulu komplekti) | 25500 |

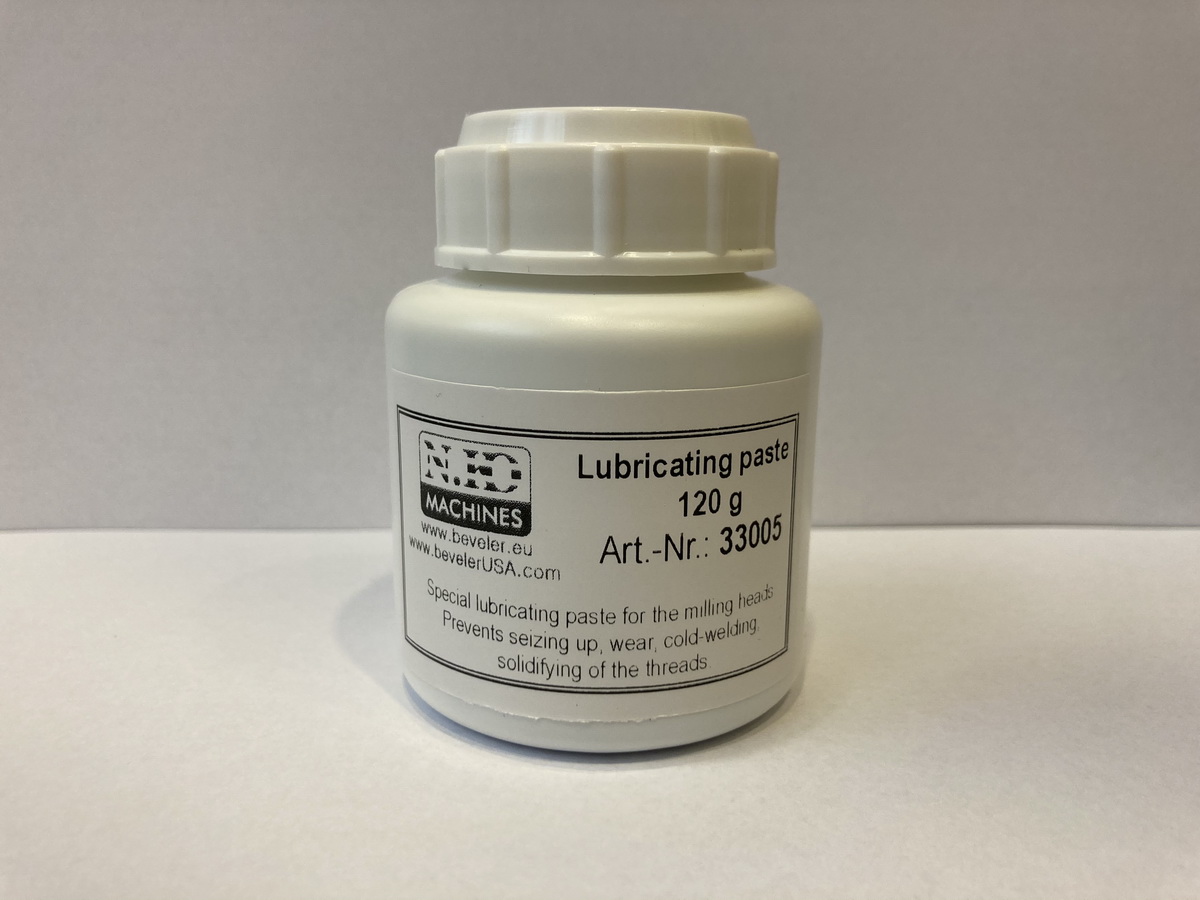

| Spetsiaalne määrdepasta freespeadele 120g – hoiab ära keermete kinnikiilumise, kulumise, külmkeevituse ja tahkumist | 33005 |

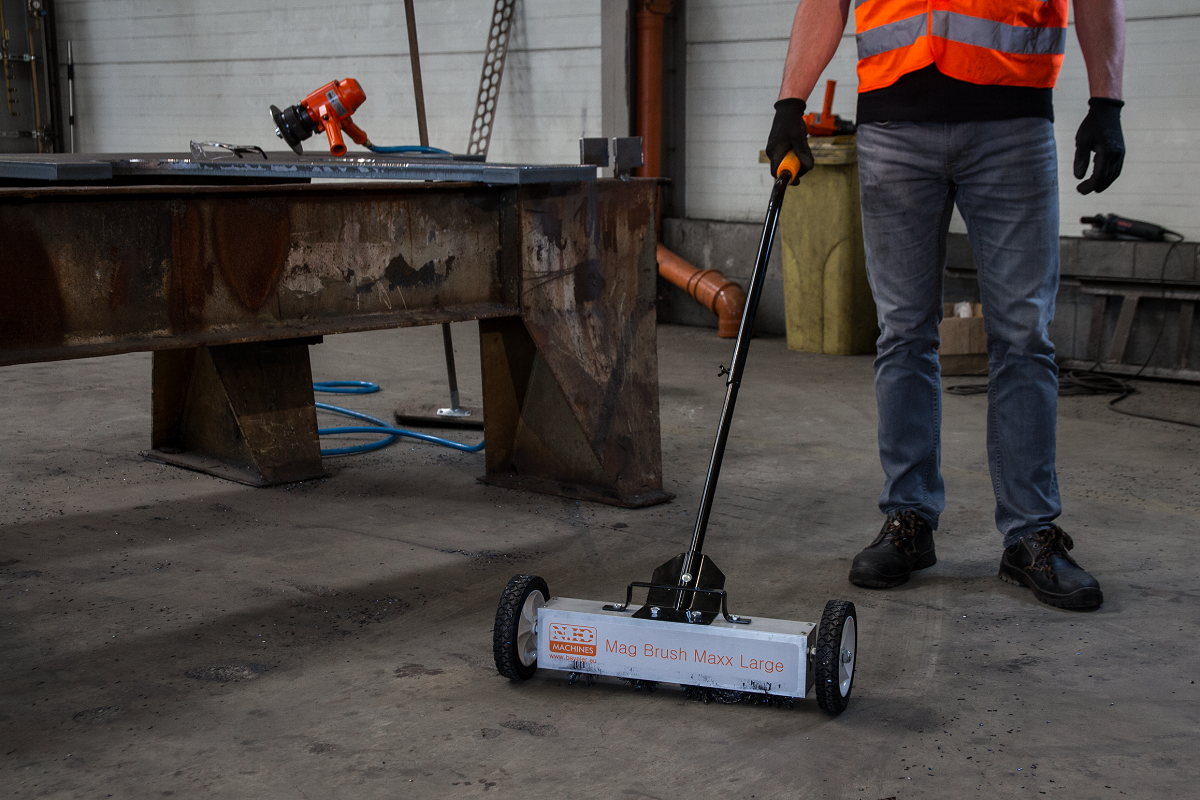

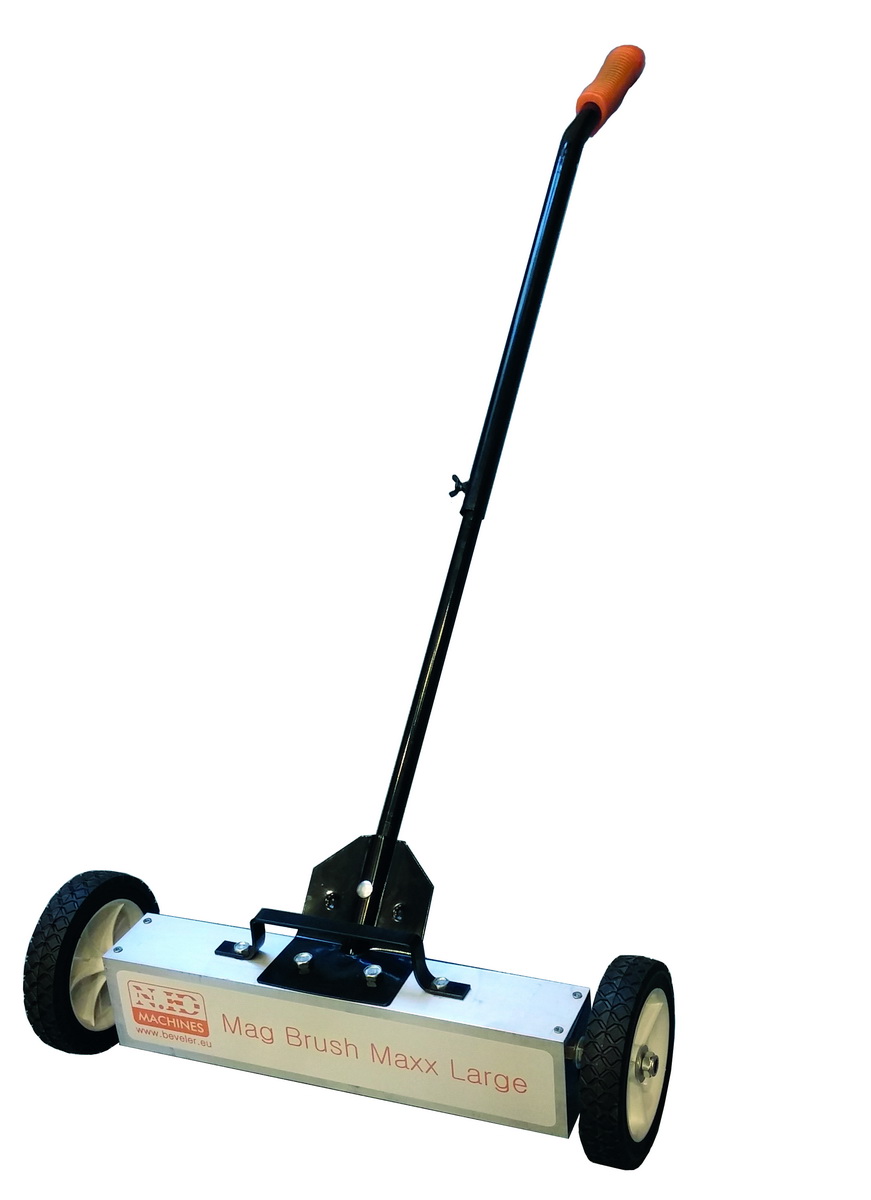

| Mag Brush Maxx Large – ratastega magnetiline pühkija kõigi magnetiliste materjalide kogumiseks – töölaius 450 mm / 17,71 tolli | NMF0107 |
| Magnethari – kogub kokku kõik magnetilised jäägid. | 18654 |

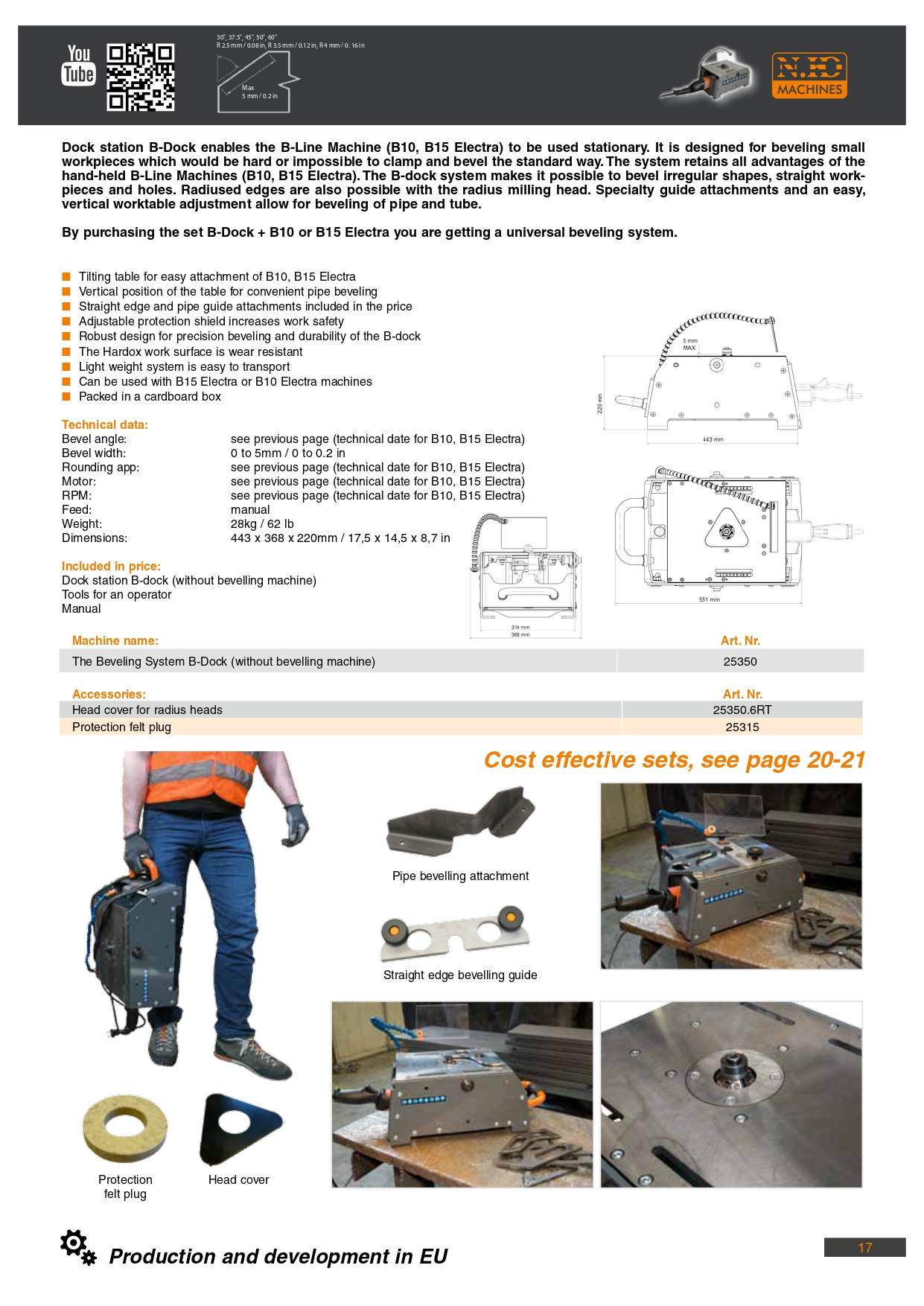

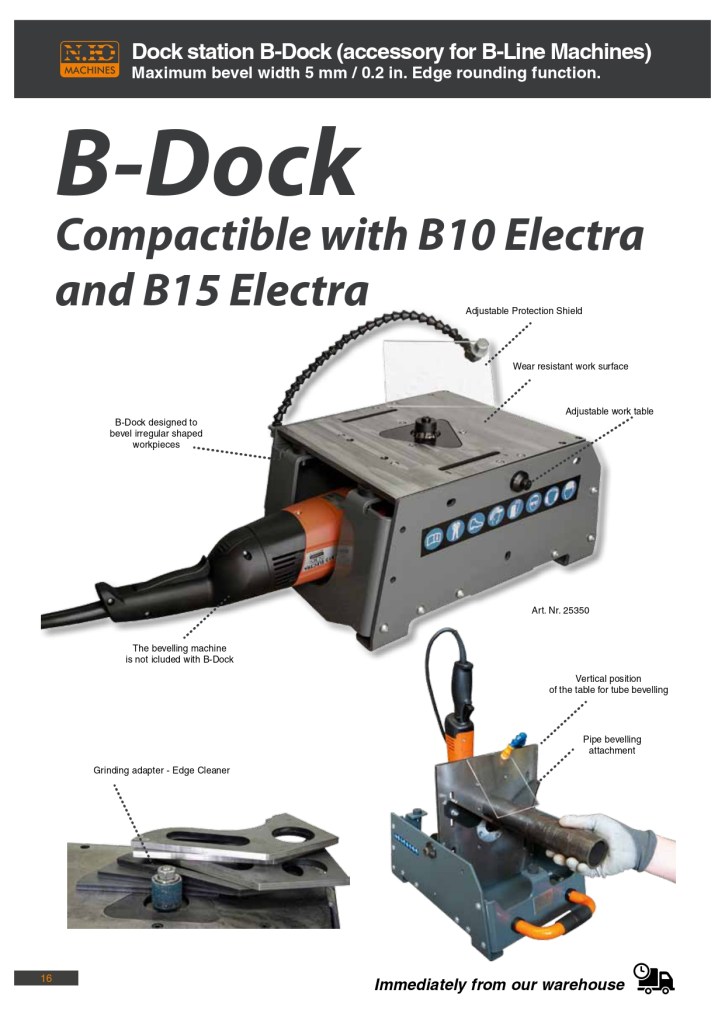

B-DOCK tööjaam

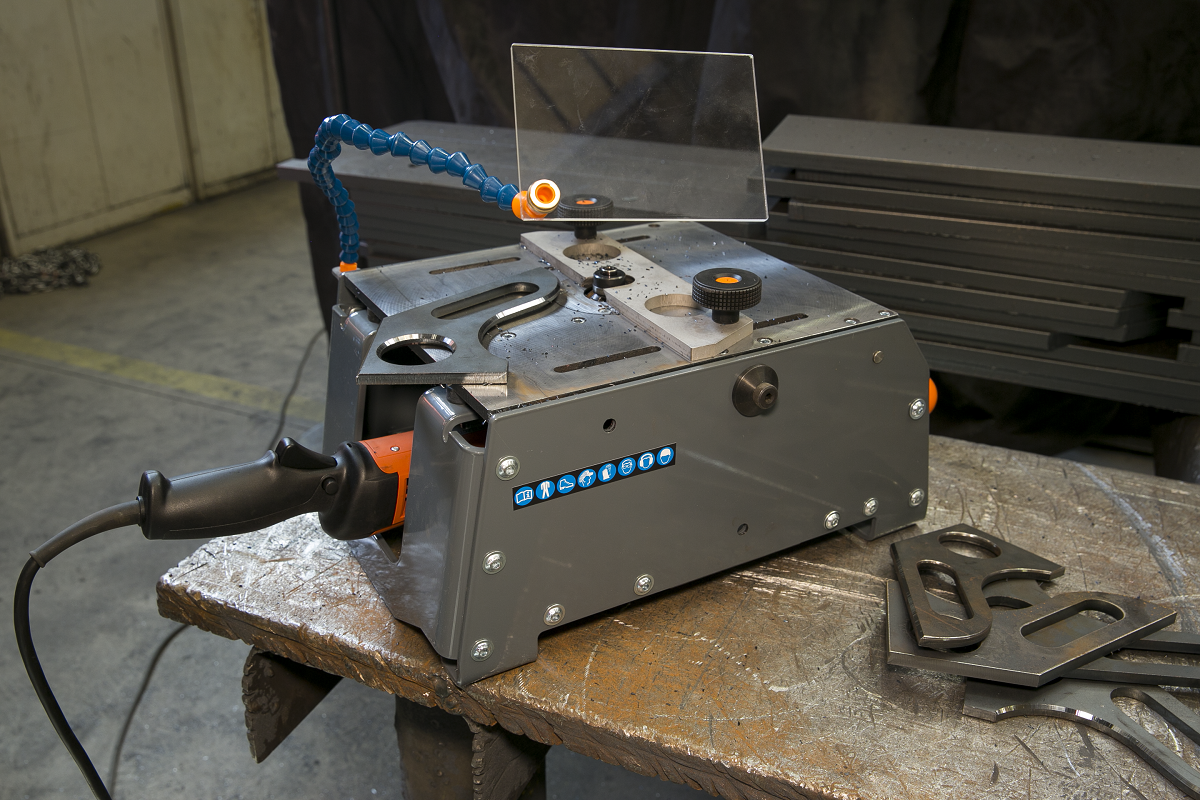

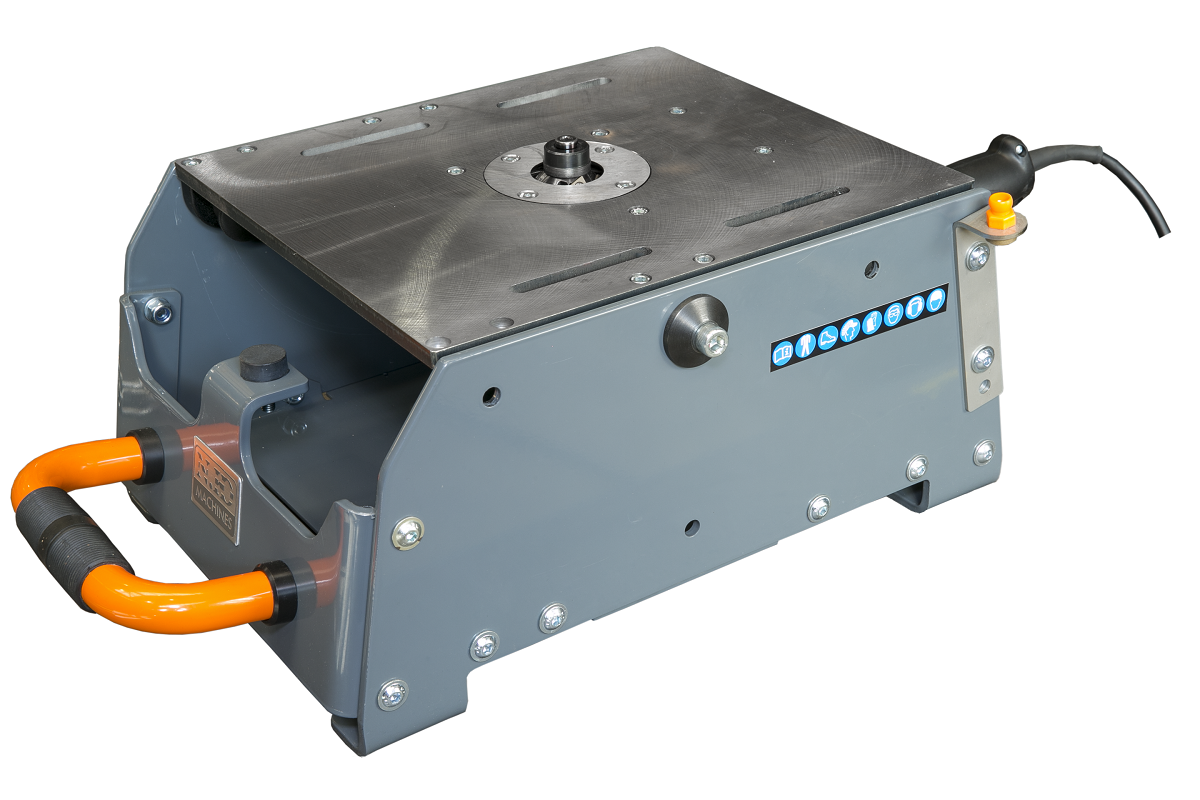

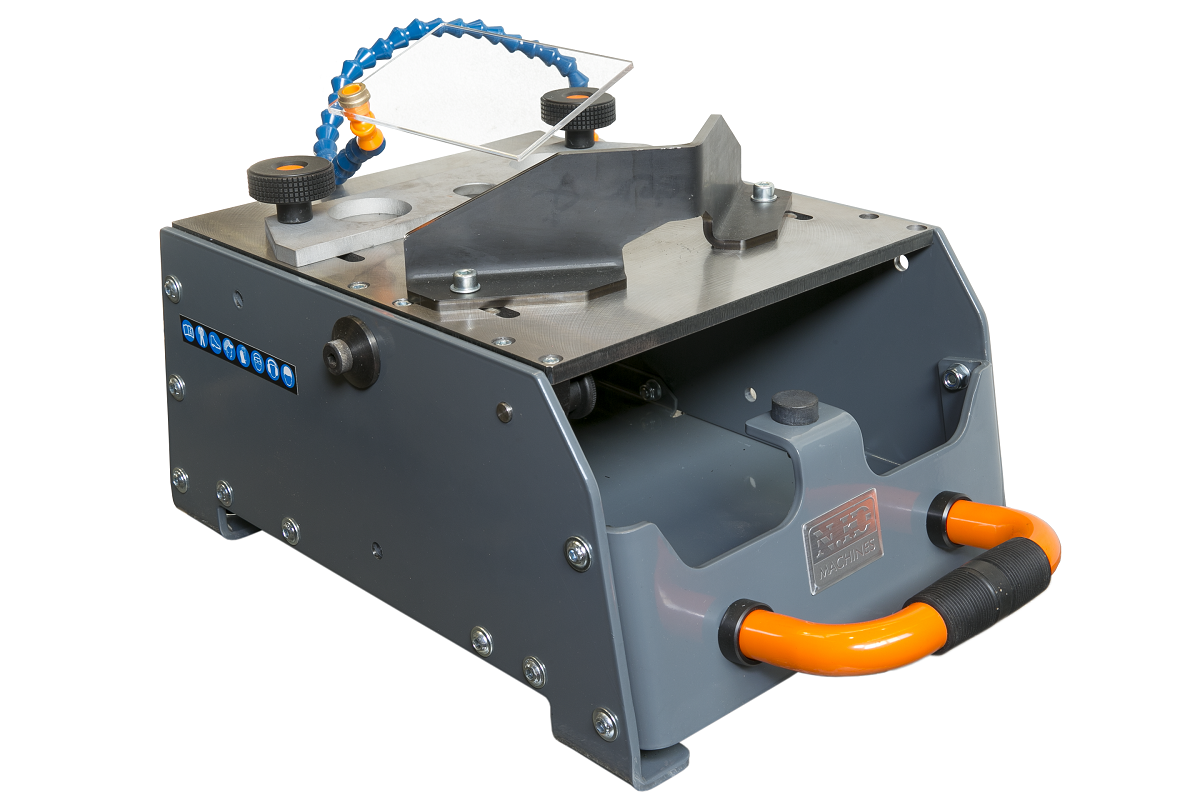

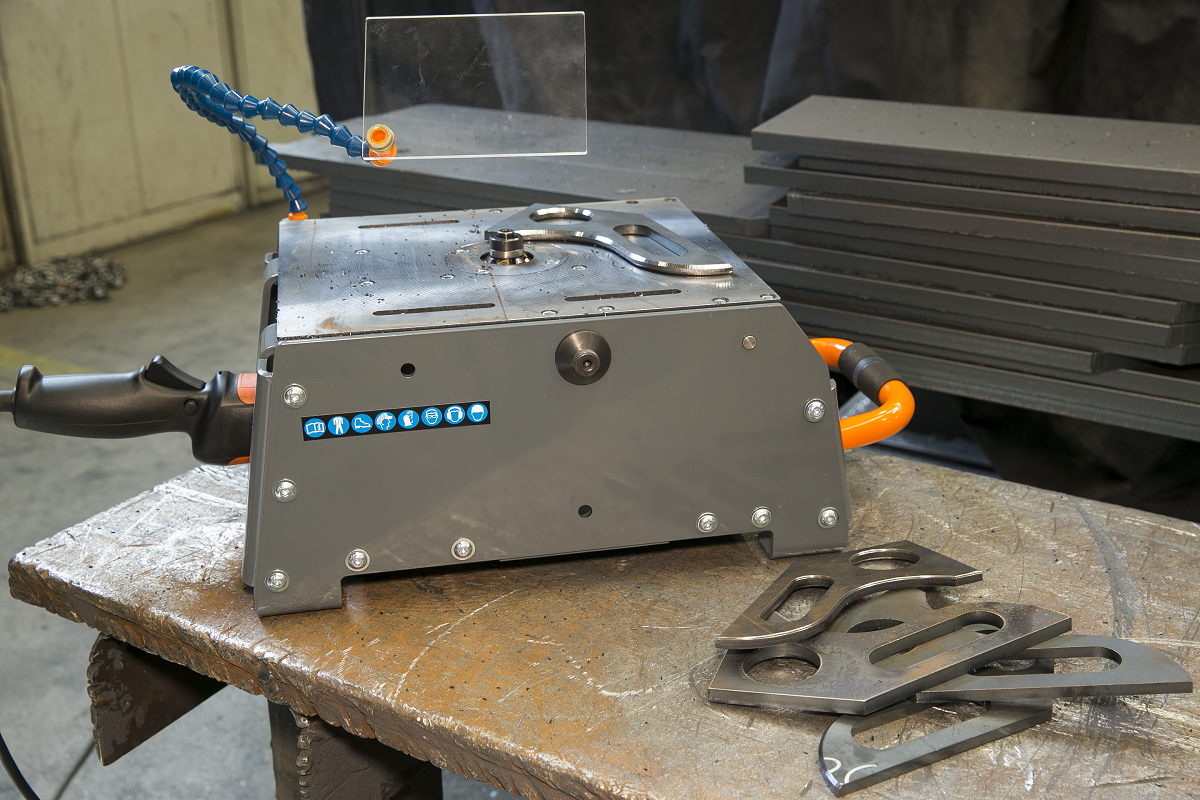

B-DOCK tööjaam muudab käsifaasmasinad B10 Electra ja B15 Electra stabiilseks ja täpseks statsionaarseks süsteemiks. See on loodud väikeste või ebakorrapäraste detailide töötlemiseks, mida on keeruline tavalises seadistuses kinnitada ja faasida.
Tööjaam säilitab kõigi faasikäsimasinate eelised ning võimaldab töödelda sirgeid servasid, torusid, avasid ja ümardatud servi spetsiaalse raadiustreipingiga.
Tänu kallutatavale ja reguleeritavale tööpinnale ning vastupidavale Hardox tööpinnale on töö mugav, ohutu ja täpne.
Kombineerides B-DOCK tööjaama ja B10/B15 Electra faasmasina, saab kasutaja universaalse süsteemi, kus masinat saab kasutada nii tööjaamal kui ka eraldiseisvalt käsiseadmena.
